Dopage (semi-conducteur)

Un dopant, dans le domaine des semi-conducteurs, est une impureté ajoutée en petites quantités à une substance pure afin de modifier ses propriétés de conductivité.

Les propriétés des semi-conducteurs sont en grande partie régies par la quantité de porteurs de charge qu'ils contiennent. Ces porteurs sont les électrons ou les trous. Le dopage d'un matériau consiste à introduire, dans sa matrice, des atomes d'un autre matériau. Ces atomes vont se substituer à certains atomes initiaux et ainsi introduire davantage d'électrons ou de trous.

Les atomes de matériau dopant sont également appelés impuretés, et sont en phase diluée : leur concentration reste négligeable devant celle des atomes du matériau initial.

Un semi-conducteur est un solide cristallin dont les propriétés de conduction électrique sont déterminées par deux bandes d'énergie particulières : d'une part, la bande de valence, qui correspond aux électrons impliqués dans les liaisons covalentes ; d'autre part, la bande de conduction, comprenant les électrons dans un état excité, qui peuvent se déplacer dans le cristal.

Ces deux bandes sont séparées par un gap, une bande interdite que les électrons ne peuvent franchir que grâce à une excitation extérieure (par exemple, l'absorption d'un photon). La bande interdite correspond à une barrière d'énergie, dont l'ordre de grandeur est l'électron-volt.

Les électrons présents dans la bande de conduction permettent la conduction du courant. La conduction du courant peut être considérée de façon tout à fait équivalente en termes de trous d'électron se déplaçant dans la bande de valence. La densité d'électrons (concentration par unité de volume) est notée n, celle des trous p.

Dans un semi-conducteur intrinsèque, ou pur, il n'y a aucun atome dopant. Tous les électrons présents dans la bande de conduction proviennent donc de la bande de valence. Il y a donc autant d'électrons que de trous : n = p = n_i ; n_i est la concentration intrinsèque. Tout dopage sert à modifier cet équilibre entre les électrons et les trous, pour favoriser la conduction électrique par l'un des deux types de porteurs.

On a toujours la loi d'action de masse: $\bar{p}\bar{n}=n_i^2$

Il existe deux types de dopage :

• le dopage de type N, qui consiste à produire un excès d'électrons, qui sont négativement chargés ;
• le dopage de type P, qui consiste à produire un déficit d'électrons, donc un excès de trous, considérés comme positivement chargés.

Les schémas suivants présentent des exemples de dopage du silicium respectivement par du phosphore (dopage N) et du bore (dopage P). Dans le cas du phosphore (à gauche), un électron supplémentaire est amené. Dans le cas du bore (à droite), il manque un électron ; c'est donc un trou d'électron qui est amené.

Dopage de type N

Dopage de type P

L'atome d'impureté provoque des effets qui dépendent de la colonne qu'il occupe dans la classification périodique de Mendeleïev, par rapport à la colonne de l'atome qu'il remplace.

• Si l'atome dopant appartient à la même colonne que l'atome qu'il remplace, ils sont isovalents (ou isoélectriques). Les électrons de valence de l'atome d'impureté remplacent exactement les électrons de l'atome initial. Les propriétés de conduction électrique du matériau ne sont pas modifiées.

• Si l'atome dopant appartient à la colonne précédente, il manque alors un électron périphérique pour rétablir l'ensemble des liaisons covalentes initiales. Il apparaît alors une carence en électron, autrement dit un trou. L'atome inséré est dit accepteur (d'électron), car il est capable de recevoir un électron supplémentaire, provenant de la bande de valence. C'est un dopage P.

• Si l'atome dopant appartient à la colonne suivante, il possède un électron supplémentaire par rapport à l'atome initial. Les liaisons covalentes initiales sont restaurées, mais un des électrons n'est pas utilisé dans ces liaisons. Il est donc sur un état libre du système. L'atome inséré est dit donneur (d'électron). C'est un dopage N.

Un même atome dopant peut être à la fois donneur et accepteur : il est alors dit amphotère. C'est par exemple le cas du Silicium (Si, colonne IV), qui est un dopant de l'Arséniure de gallium (AsGa) : si le Si se met en substitution d'un atome de Gallium (colonne III), il est donneur d'électron. S'il est en substitution d'un atome d'Arsenic (colonne V), il est accepteur.

Si l'énergie d'ionisation ΔE est inférieure à l'énergie thermique ambiante k**T (où k est la constante de Boltzmann et T la température), alors les atomes d'impuretés sont ionisés à température ambiante.

Le dopage provoque l'apparition de nouveaux niveaux accepteurs et donneurs d'électrons dans la structure de bande du matériau dopé. Ces niveaux apparaissent dans le gap, entre la bande de conduction et la bande de valence.

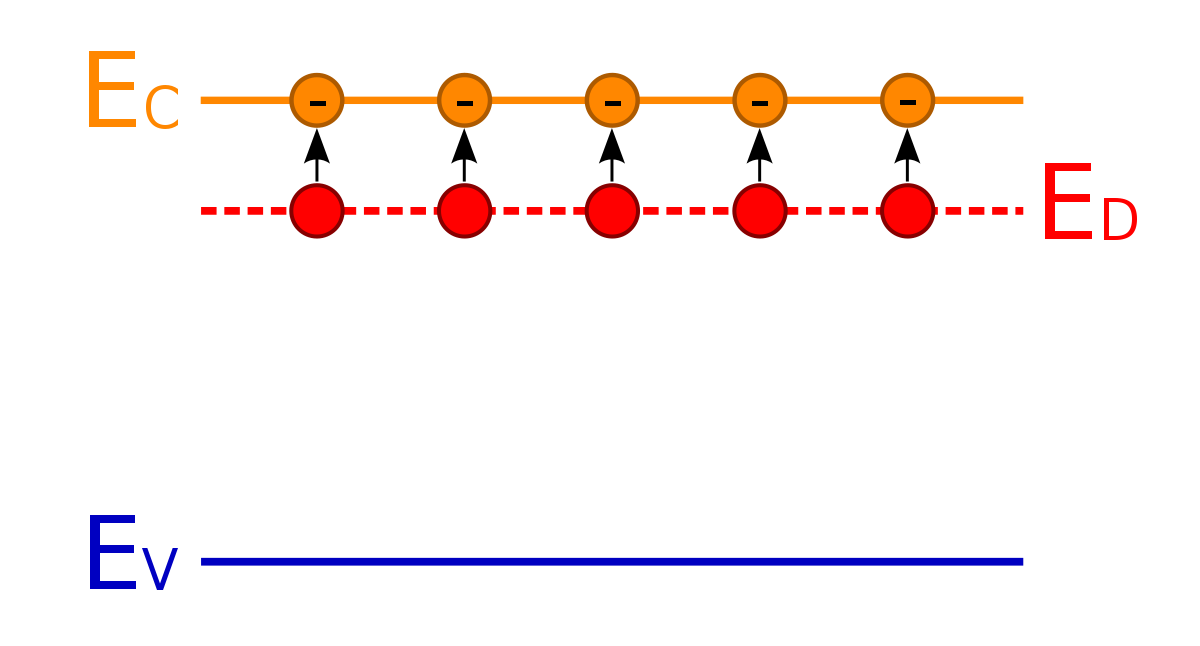

Lors d'un dopage N (schéma de gauche), l'introduction d'atomes donneurs d'électrons entraîne l'apparition d'un pseudo niveau d'énergie situé juste sous la bande de conduction. Ainsi, l'énergie nécessaire pour que les électrons passent dans la bande de conduction est bien plus facilement atteinte que dans un semiconducteur intrinsèque.

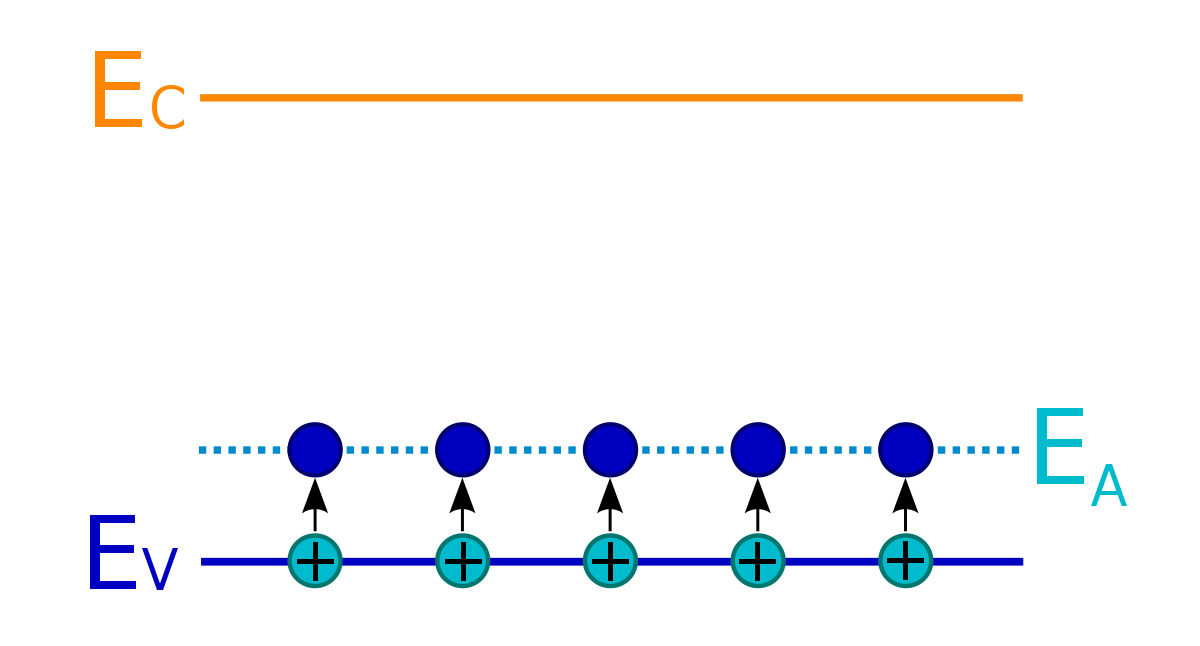

Lors d'un dopage P (schéma de droite), l'introduction d'atomes accepteurs d'électrons entraîne, de manière analogue, l'apparition d'un pseudo niveau situé au-dessus de la bande de valence. L'énergie à fournir aux électrons de valence pour passer sur ce niveau accepteur est faible, et le départ des électrons entraîne l'apparition de trous dans la bande de valence.

Dopage N

Dopage P

Il existe plusieurs méthodes pour effectuer le dopage d'un matériau :

• le dopage par diffusion ;
• l'implantation ionique ;
• le dopage par transmutation nucléaire.

Dopage par diffusion

Le dopage par diffusion peut être fait à partir :

• d'une source solide : l'échantillon à doper est placé dans l'enceinte. L'impureté est transportée jusqu'au matériau par un gaz vecteur inerte, à partir d'un composé solide qui se sublime. Exemple : P₂O₅ (dopage N du Silicium).

• d'une source liquide : le gaz vecteur barbote dans le liquide ou frôle sa surface à une température choisie. La pression partielle du composé dans le gaz est égale à la tension de vapeur du liquide. Exemple : POCl₃ (dopage N du Silicium).

• d'une source gazeuse : le gaz contenant l'espèce dopante est introduit dans l'atmosphère. Exemples : PH₃ (dopage N du Silicium), B₂H₆ (dopage P du Silicium), AsH₃ (dopage N du Silicium).

Le dopage a lieu dans un four à diffusion, à une température comprise entre 850 °C et 1 150 °C, afin de permettre la diffusion des espèces dopantes dans le matériau.

Dopage par implantation ionique

Le dopage par implantation ionique consiste à accélérer des impuretés ionisées avec un champ électrique, afin de leur conférer l'énergie nécessaire pour rentrer dans le matériau à doper. Cette méthode permet d'utiliser une grande variété d'éléments dopants. Le faisceau mono-énergétique et la chambre sous vide rendent possible une grande reproductibilité et des dopages localisés.

Plus un ion est accéléré, plus son énergie cinétique est grande, et donc plus il s'enfoncera profondément dans le réseau cristallin du substrat que l'on dope. Ainsi, en contrôlant la dose et l'énergie, on détermine le profil de dopage.

L'un des inconvénients du dopage par implantation ionique est le fort desordre cristallin engendré par les chocs entre les ions incidents et les atomes du matériau. Cela engendre des défauts qui augmentent les probabilités de collision, et diminuent la mobilité des porteurs de charge.

Modulation des concentrations de porteurs

Le dopage de substrats semi-conducteurs permet de moduler leur conductivité électrique sur une large gamme. Ainsi, des semi-conducteurs fortement dopés (appelés N++ et P++) ont une conductivité proche de celle des métaux. Ces zones fortement dopées sont notamment rencontrées lorsque l'on souhaite réaliser des contacts ohmiques.

Dispositifs et composants

Le dopage des semi-conducteurs intervient dans la réalisation de nombreux dispositifs électroniques : jonction P-N, transistor, DEL, diode laser, photodiode, hétérojonction à modulation de dopage
