Le pont de Sully-sur-Loire est un pont en poutre français qui franchit la Loire entre Sully-sur-Loire et Saint-Père-sur-Loire dans le département du Loiret et la région Centre.
Ce pont remplace un pont suspendu qui s'est effondré en 1985. Il est situé dans le périmètre du Val de Loire inscrit au patrimoine mondial de l'UNESCO.
Géographie
Le pont est situé sur la Loire à 25 km en aval du viaduc de Gien et à 19 km en amont du pont de Châteauneuf-sur-Loire. Il supporte la route départementale D 948 qui relie les communes de Sully-sur-Loire en rive gauche et Saint-Père-sur-Loire en rive droite.
Histoire
Le pont de pierre
La première mention connue d'un franchissement de la Loire à Sully-sur-Loire remonte à 1189, date à laquelle Archambaud de Sully fait donation à une abbaye des coutumes et du péage lui appartenant, en particulier sur le pont.
La crue extraordinaire de la Loire en 1363 entraîna sans doute la ruine de l'ouvrage. En effet, un compte des aides octroyées par le Roi, datant de 1364-1366 permet de fixer l'état de ruine totale en 1364 : le seigneur de Sully autorisant les habitants à prélever des pierres des « arches chues du pont ».
Le pont suspendu
L'ancien pont suspendu
La construction d'un pont suspendu n'intervient que dans la première moitié du XIX siècle. Cet ouvrage comportait trois travées et fut mis en service en 1836.
Une reconstruction intervint en 1859 suite à la crue de 1856 qui provoqua l'effondrement de la culée rive droite et de l'arche adjacente. Il en résulta un pont plus long avec l'allongement de la dernière arche rive droite et la construction d'une pile supplémentaire rive gauche.
Après sa destruction durant la Seconde Guerre mondiale, il fut reconstruit en 1947.
En 1985, il ne résista pas à un froid intense et s'effondra sur toute sa longueur dans le lit du fleuve.
Le nouveau pont
Après étude comparative entre la reconstruction à l'identique, la construction d'un tablier nouveau sur les piles existantes et la construction d'un pont nouveau, le Conseil général du Loiret, par délibération du 26 février 1985 décida la construction d'un pont entièrement nouveau.
Le coût de l'opération s'éleva à 40 MF. Le Conseil régional du Centre décida par délibération du 20 février 1985, de participer financièrement à cette opération pour un montant de 13,5 MF.
En attendant le nouvel ouvrage, un pont Bailey lancé sur les piles du pont ferroviaire de Sully-sur-Loire, fut ouvert à la circulation dès le 15 mars 1985.
L'appel d'offres fut lancé dès le mois d'avril et, par délibération du bureau du conseil général du 10 juin 1985, les travaux de l'ouvrage furent confiés à l'entreprise Baudin-Sully pour un montant de 30 113 000 F. L'ordre de service de commencer les travaux était donné le 20 juin 1985 pour un délai de 18 mois.
L'ouvrage a été inauguré et mis en service le 23 septembre 1986.
Descriptif
Vue à partir de la rive gauche aval
Cet ouvrage est un pont en poutre à ossature mixte de longueur totale 378 mètres comportant six travées : deux travées de rive de 49 mètres et quatre travées centrales de 70 mètres. L’ouvrage repose sur cinq piles nouvelles en Loire et deux culées anciennes.
Le tablier à ossature mixte, se compose de deux poutres métalliques continues connectées à une dalle en béton armé.
Le profil en long de l'ouvrage présente un rayon de 10 000 m axé sur la pile centrale.
Piles et culées

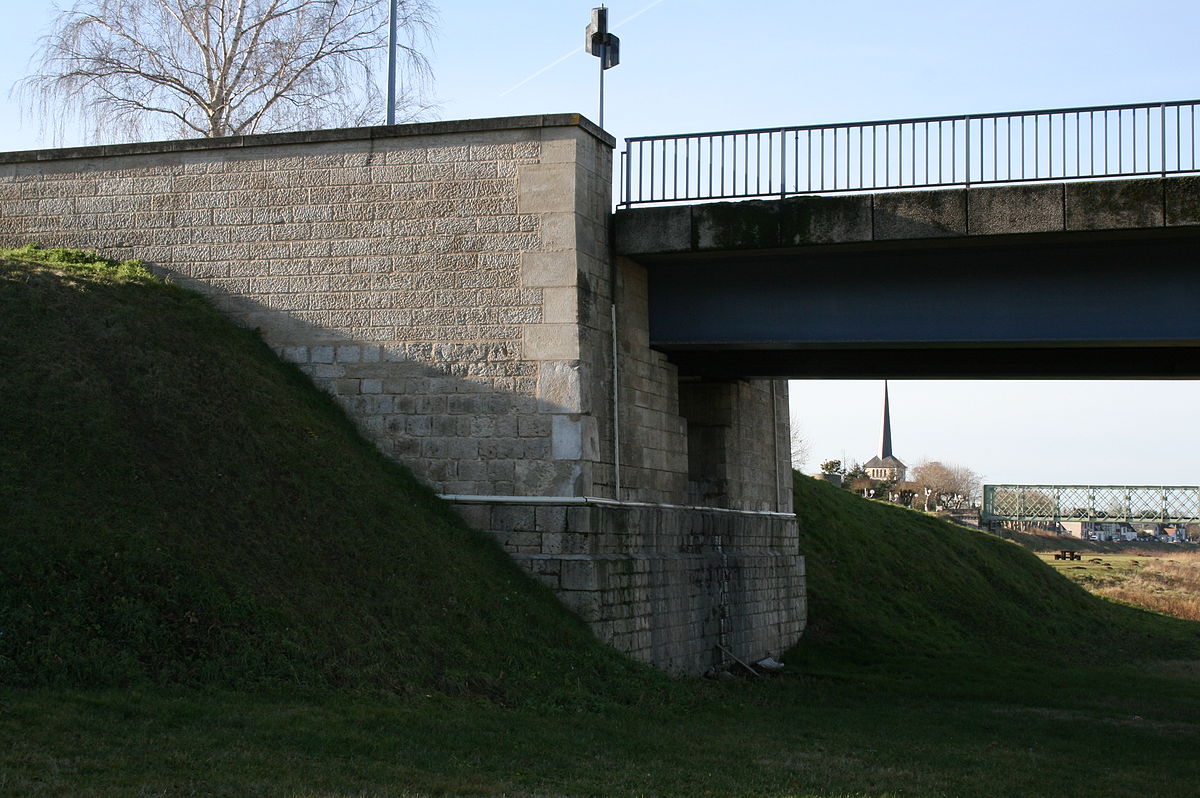

Culée rive gauche
Les deux culées de l'ancien ouvrage ont été réutilisées après protection par un batardeau de palplanches et injection du sol de fondation.
Les cinq piles ont été fondées superficiellement à l'abri d'un batardeau de palplanches, sur un massif de béton immergé. La semelle en béton armé possède une épaisseur de 1,20 mètre et les raidisseurs ont des hauteurs variables de 0,2 à 1,30 mètre. Les fûts de pile ont une hauteur constante de 8,45 mètres et comportent une remontée de 2,40 mètres de part et d'autre des poutres. Les piles ont été coffrées par des plaques préfabriquées de 10 cm d'épaisseur en béton armé avec un parement de gravillons lavés.
Tablier

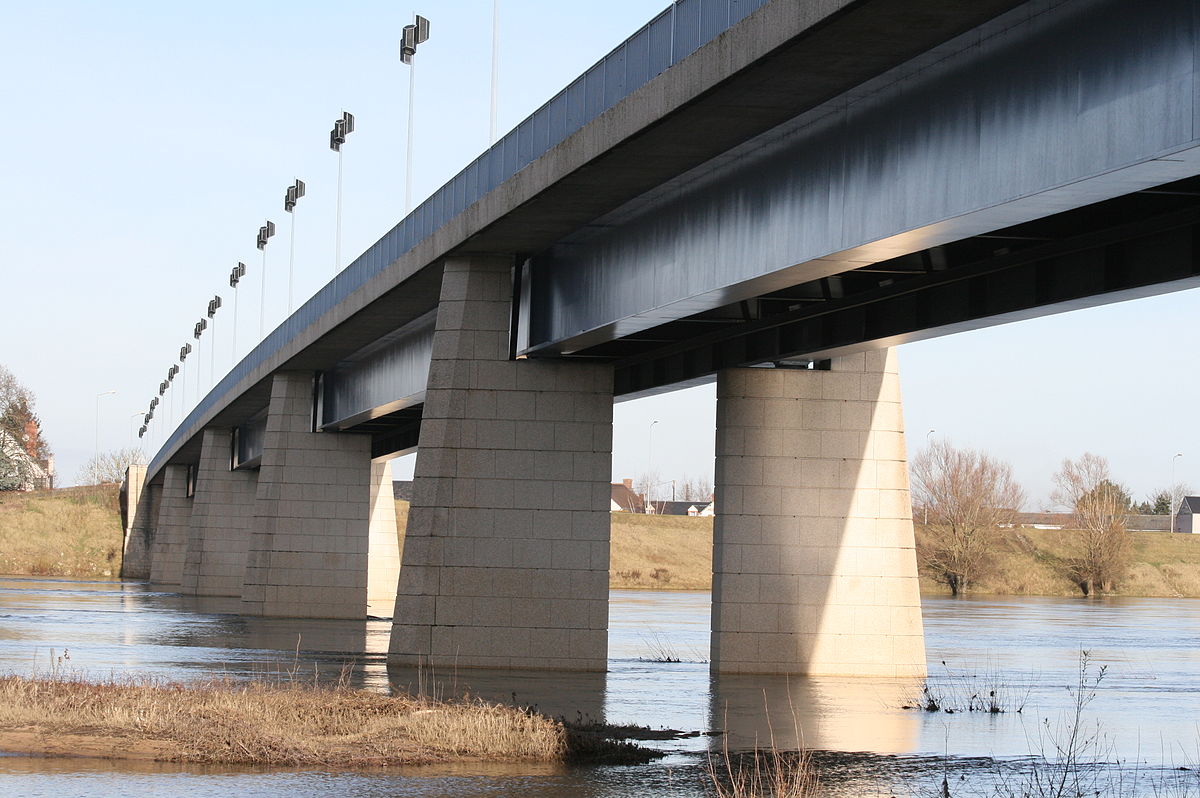

Dessous du tablier
Le tablier possède une ossature mixte acier-béton. Il repose sur deux poutres métalliques de hauteur constante 2,20 mètres sur les travées centrales et de hauteur variable de 2,20 mètres sur pile à 1,22 mètre sur culées pour les travées de rive.
L’espacement entre les poutres est de 5,60 mètres. Elles sont rigidifiées par des entretoises espacées de 10 mètres, avec des pièces de pont sur les piles et les culées.
Les poutres furent lancées du 7 novembre 1985 date du premier approvisionnement au 31 janvier 1986 date de l'accostageculée rive gauche.
Une nacelle de visite permet le contrôle et l'entretien de toute la structure métallique y compris les parties extérieures des poutres. Elle est calculée pour supporter une charge de 450 kg excentrée en extrémités.
La dalle du tablier est en béton armé connectée aux poutres et aux pièces de pont par des gougeons Nelson (0 19 x 125). Elle présente une épaisseur en axe de 30 cm. L’intrados est horizontal et l’extrados est déversé à 2,5 % à partir de l'axe. La structure de chaussée est une chape épaisse constituée d’asphalte pur 8 mm et d’asphalte porphyré sur 22 mm.
