Réseau de Petri

Un réseau de Petri (en français on prononce [petʁi̩] ) est un modèle mathématique servant à représenter divers systèmes (informatiques, industriels,…) travaillant sur des variables discrètes.

Les réseaux de Petri sont apparus en 1962, dans la thèse de doctorat de Carl Adam Petri.

Un réseau de Petri est un 6-uplet $(S,T,F,M_0,W,K)$, où (cf. Desel et Juhás)

• S définit une ou plusieurs places.
• T définit une ou plusieurs transitions.
• F définit un ou plusieurs arcs (flèches).

Un arc ne peut pas être connecté entre 2 places ou 2 transitions ; plus formellement : $F\subseteq (S\times T)\cup (T\times S)$.

• $M_0:S\to \mathbb{N}$ appelé marquage initial, où, pour chaque place $s\in S$, il y a $n\in \mathbb{N}$ jetons.
• $W:F\to {\mathbb{N}}^{+}$ appelé ensemble d'arcs primaires , assignant à chaque arc $f\in F$ un entier positif $n\in {\mathbb{N}}^{+}$ qui indique combien de jetons sont consommés depuis une place vers une transition, ou sinon, combien de jetons sont produis par une transition et arrivent pour chaque place.
• $K:S\to {\mathbb{N}}^{+}$ appelé limite de capacité, faisant correspondre à chaque place $s\in S$ un nombre positif $n\in {\mathbb{N}}^{+}$ représentant le nombre maximum de jetons qui peuvent occuper une place.

De nombreuses définitions formelles existent. Cette définition concerne un réseau place-transition (ou P-T). D'autres définitions n'incluent pas la notion d'arc primaire ou la limite de capacité.

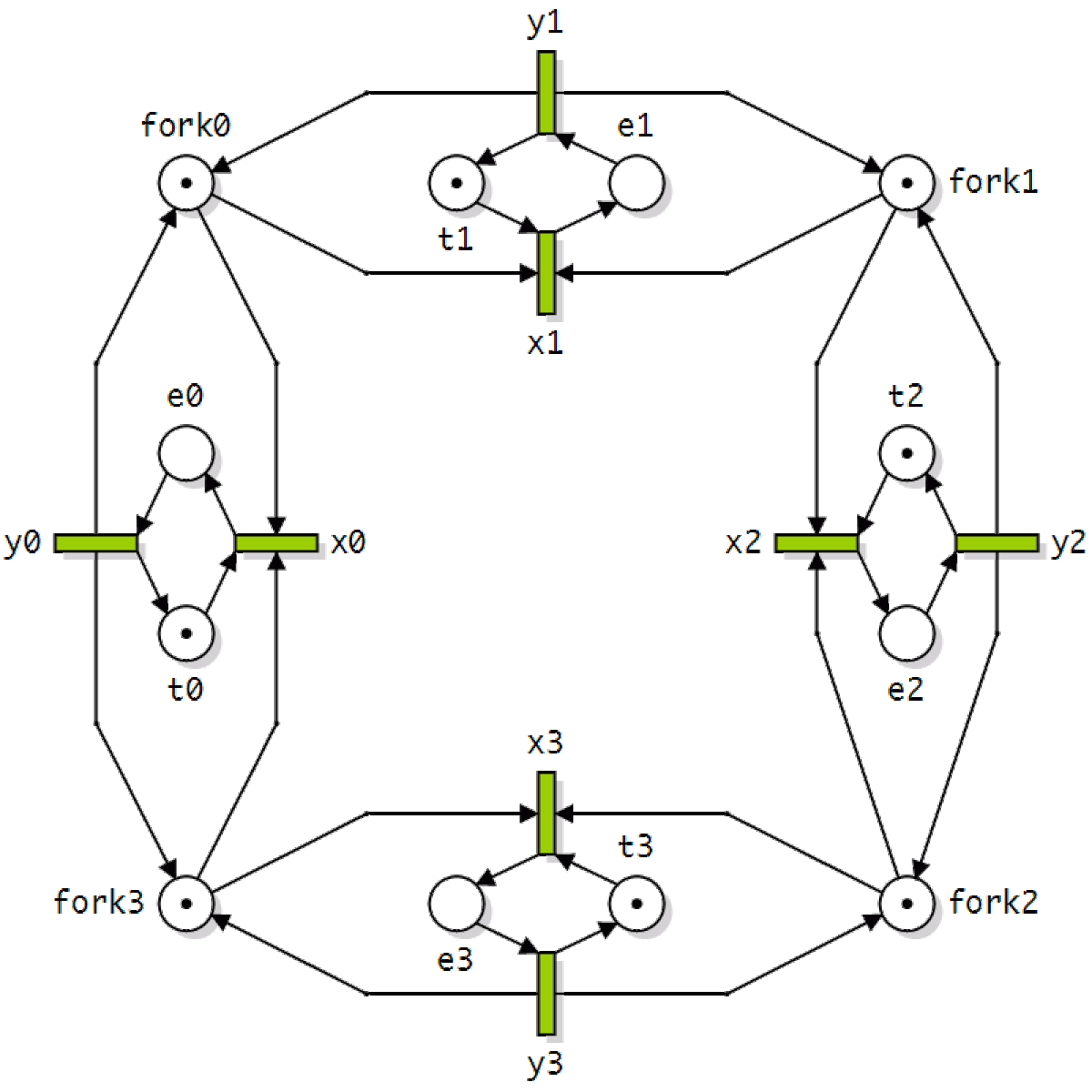

Un réseau de Petri se représente par un graphe biparti (composé de deux types de nœuds et dont aucun arc ne relie deux nœuds de même type) orienté (composé d'arc(s) ayant un sens) reliant des places et des transitions (les nœuds). Deux places ne peuvent pas être reliées entre elles, ni deux transitions. Les places peuvent contenir des jetons, représentant généralement des ressources disponibles.

La distribution des jetons dans les places est appelée le marquage du réseau de Petri.

Les entrées d'une transition sont les places desquelles part une flèche pointant vers cette transition, et les sorties d'une transition sont les places pointées par une flèche ayant pour origine cette transition.

Représentation matricielle

La définition matricielle introduit les matrices $PRE\in {\mathcal{M}}_{mn}$ et $POST\in {\mathcal{M}}_{mn}$.

• PRE_p**t = W(p,t)
• POS**T_p**t = W(t,p)

Ces matrices de même dimension représentent en ligne les places, et en colonne les transitions. PRE contient les valuations des arcs qui vont des places vers les transitions, POS**T concerne les arcs des transitions vers les places. Une valeur nulle dans une des matrices indique l'inexistence d'un arc dans un sens ou dans l'autre.

La matrice d'incidence C est définie par C = POS**T − PRE. Étant donnée une transition t, C_p**t est le nombre de jetons qui seront ajoutés (ou retirés si le nombre est négatif) à la place p si la transition t est franchie.

Un réseau de Petri évolue lorsqu'on exécute une transition : des jetons sont retirés dans les places en entrée de cette transition et des jetons sont déposés dans les places en sortie de cette transition.

L'exécution d'une transition (pour un réseau de base ou un réseau coloré) est une opération indivisible qui est déterminée par la présence du jeton sur la place d'entrée.

L'exécution d'un réseau de Petri n'est pas déterministe, car il peut y avoir plusieurs possibilités d'évolution à un instant donné.

Si chaque transition dans un réseau de Petri a exactement une entrée et une sortie alors ce réseau est un automate fini.

Franchissement d'une transition

Le fait que la transition t est franchissable à partir du marquage M se note $M\stackrel{t}{\to }$

On dit qu'une transition t est franchissable, si chaque place p en entrée contient un nombre de jetons supérieur ou égal à la valuation de l'arc qui la relie à la transition t. C'est-à-dire :

Note : PRE_t est la t-ième colonne de PRE.

Le franchissement d'une transition permet d'atteindre un nouveau marquage M' à partir de M: $M\stackrel{t}{\to }{M}^{\prime }$ :

M' = M + C_t

Séquence de transitions

Une séquence de transitions est une séquence formée sur l'alphabet des transitions (voir Théorie des langages). Elle décrit une suite de transitions à activer.

On dit qu'une séquence de transitions σ = σ't est franchissable à partir du marquage M si:

• σ' est franchissable à partir de M et $M\stackrel{{\sigma }^{\prime }}{\to }{M}^{\prime }$
• t est franchissable à partir de M', $M^{\prime }\stackrel{t}{\to }$

A une séquence de transitions σ, on associe un vecteur commutatif $\overrightarrow{\sigma }=({\alpha }_1,...,{\alpha }_m)$ (m est le nombre de transitions). α_i est le nombre d'occurrences de la transitions i dans σ.

Exemple: Soit un réseau avec les transitions T = {t₁,t₂,t₃}. σ = t₂t₁t₃t₁, le vecteur commutatif correspondant est $\overrightarrow{\sigma }=(2,1,1)$

Si la séquence σ est franchissable à partir du marquage M, alors on peut calculer le marquage M' obtenu par $\sigma \stackrel{t}{\to }$:

Représentation graphique

Graphe de marquage

Le graphe des marquages d'un réseau (R,M₀) est un graphe orienté dont les noeuds sont les marquages de A(R,M₀), et chaque arc relie un marquage à un autre qui est immédiatement accessible par une transition : si $M_0\stackrel{t}{\to }{M}_1$, un arc est tracé de M₀ à M₁ et il est marqué avec t.

Ce type de graphe donne une vue simple de l'évolution d'un réseau, néanmoins le graphe des marquages n'est pertinent que pour les réseaux bornés : un réseau non borné a une infinité de marquages et ne pourrait être représenté.

L'algorithme de construction du graphe se définit récursivement, partant de l'état initial, on détermine de proche en proche les marquages accessibles.

• S est l'ensemble des noeuds du graphe, il est initialisé à M₀
• En entrée, l'algorithme prend un marquage M

Pour toute transition t faire Si $M\stackrel{t}{\to }{M}_1$ Alors Si $M_1\in S$ Alors $S\leftarrow S\bigcup \{M_1\}$ Créer le sommet M₁ Fin Si Créer l'arc (M,M₁) Appeler l'algorithme avec M₁ Fin Si Fin Pour

Graphe de couverture

(...)

Un réseau de Petri de haut niveau est un réseau coloré et hiérarchique.

Couleur

Pour un réseau de Petri de base, on ne distingue pas les différents jetons. Dans un réseau de Petri coloré, on associe une valeur à chaque jeton.

Pour plusieurs outils associés aux réseaux de Petri colorés, les valeurs des jetons sont typées, et peuvent être testées et/ou manipulées avec un langage fonctionnel.

Hiérarchie

Une autre extension du réseau de Petri est la hiérarchie (ou récursivité) : des éléments du réseau de Petri sont eux-mêmes composés d'un réseau de Petri.

Stochastique

Les réseaux de Petri Stochastiques ajoutent de l'indéterminisme et des probabilités de tir.
