Cerf-volant porte antenne

Restez toujours informé : suivez-nous sur Google (☆)

Introduction

Dès le début du XX siècle. Le Cerf-volant porte antenne était l'un des premiers dispositifs capables d'élever une antenne radioélectrique pour la réception des ondes radioélectriques des basses fréquences et moyennes fréquences.

Cerf-volant porte antenne.

Cerf-volant porte antenne de Guglielmo Marconi radiocommunication entre St John's et Newfoundland en Decembre 1901.

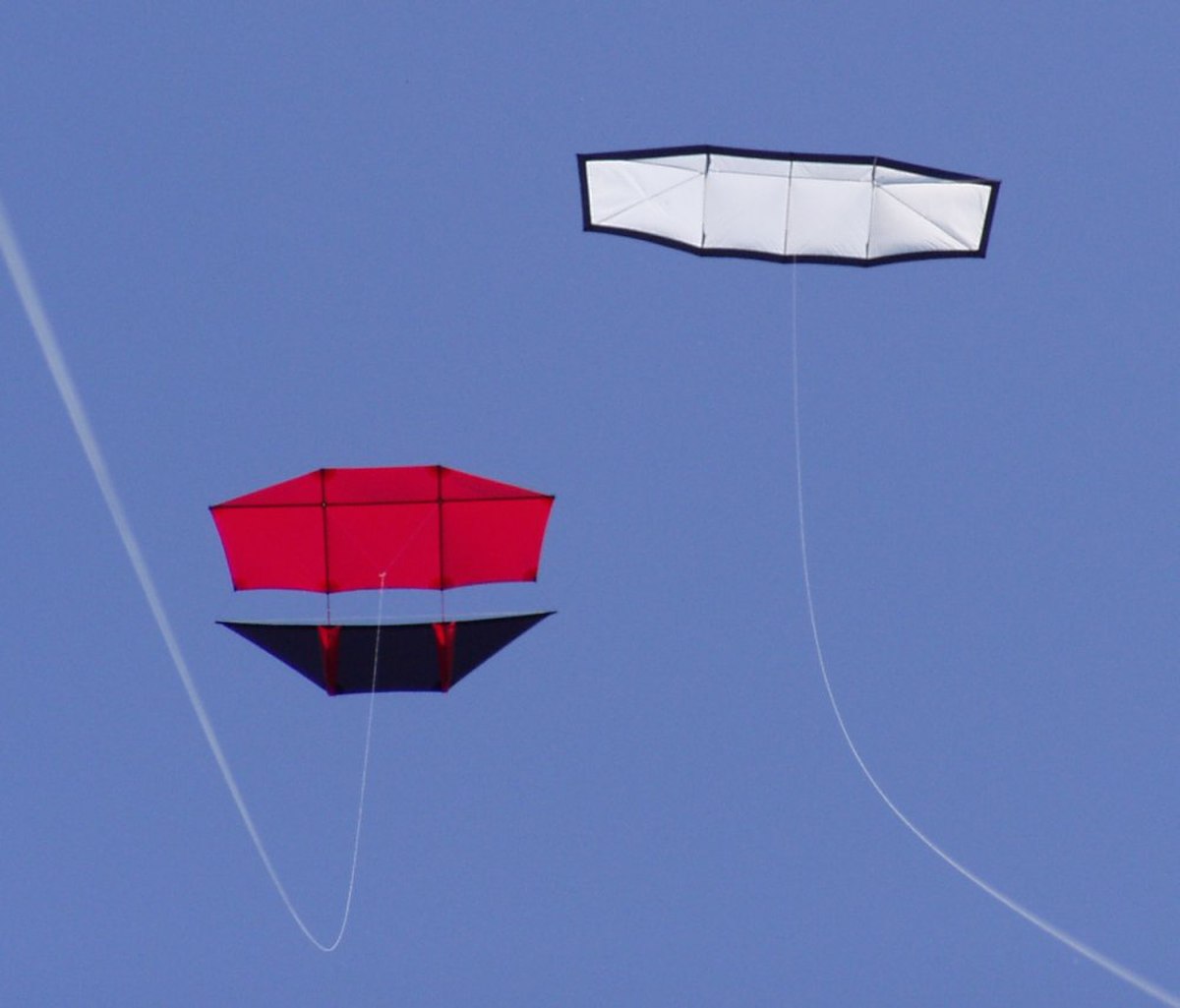

Cerf-volants captifs.

Historique

Dès le début du XX siècle. La réception puissante des postes éloignés sur les bandes radios nécessite de longues et surtout de hautes antennes radioélectriques, qu'il est impossible à l'amateur de T.S.F. de posséder, et qui désire cependant entendre les postes lointains. Un moyen simple est l'emploi du cerf-volant porte-antenne, qui permet de reculer d'une merveilleuse manière la limite des réceptions ordinaires des bandes basses, et sans modifier en rien le poste de réception à galène proprement dit. Le cerf-volant répondant le mieux pour porter l'antenne radioélectrique est le cellulaire type Chanute modifié par le militaire capitaine Sacconey.

Applications

Dès le début du XX siècle. Les stations de T.S.F. permirent la réception dans les bandes radios des signaux de la tour Eiffel.

Principe

  • L’installation doit être rapide et provisoire, on a recours comme support d'antenne, à l'emploi d'un cerf-volant de type stationnaire (ou par un Ballon porte antenne) comme support, qui donne des résultats inespérés pour l'émission des ondes radioélectriques et la réception des ondes radioélectriques des basses fréquences et moyennes fréquences.

  • Le procédé le plus simple consiste à lancer le cerf-volant en lui donnant plusieurs dizaines de mètres de corde. Dès que la stabilité semble assurée, on attache à la corde par l'intermédiaire d'un isolateur le fil électrique d'antenne radioélectrique type antenne long-fil‎; puis on déroule à nouveau la corde jusqu'à ce que le fil électrique de plusieurs dizaines de mètres soit vertical, bien tendu et de longueur convenable. Nous disposons d’une grande antenne radioélectrique verticale en basse fréquence et moyenne fréquence.

  • Le cerf-volant répondant le mieux pour porter l'antenne radioélectrique est le cerf-volant type Rokkaku (le cerf-volant type Rokkaku de 2 mètres par 1,6 mètres porte 1 kilogramme de charge utile par n'importe quel vent, il est extrêmement stable) et le cerf-volant cellulaire type Chanute modifie par le capitaine Sacconey.

Un cerf-volant porte-antenne doit réunir cinq conditions principales:

  • 1° légèreté;
  • 2° montage facile et rapide;
  • 3° stabilité parfaite;
  • 4° grand angle sur l'horizon;
  • 5° maximum de force ascensionnelle pour le minimum de surface, ce qui diminue l'effort de traction.

Réglementation aérienne

  • Sur le territoire français, (sauf zones interdites aux vols) l'ascension du cerf-volant s'effectue librement en dessous d'une hauteur de 50 mètres. Pour une hauteur comprise entre 50 et 150 mètres une autorisation spécifique peut être accordé par le directeur de l'aviation civile, (plusieurs câbles de retenue du cerf-volant peuvent être demandés).
  • Et au delà de 150 mètres, l'ascension du cerf-volant fait l'objet d'un plan de vol. Le cerf-volant fait partie des aéronefs civils qui ne transportent aucune personne à bord ( ) avec des feux réglementaires des aéronefs. Les aéronefs captifs et leur câble de retenue doivent porter des feux correspondant au balisage d’un obstacle artificiel de même hauteur ( ).

Météorologie compromettante

Météorologie compromettant le serf-volant pote antenne.
