Antenne long-fil

Simple et efficace, l’antenne long-fil est constitué d'un fil électrique accordable rayonnant dédiée à la réception et à l'émission par: des navires en mer, des radioamateurs, et des professionnelles dans le spectre allant de la moyenne fréquence jusqu'à la haute fréquence, longue d'une demi-onde à plusieurs demi-ondes généralement supporté par un mât. La configuration essentielle pour un rendement maximal est : un fil d'antenne monopôle, une boite d'accord d'antenne et un contrepoids.

Elle comprend trois parties :

• Un brin rayonnant unique.
• Une boite d'accord, ou un jeux de rallonge de Fil électrique de longueurs différentes.
• Un contrepoids, une terre (électricité).

Pour un bon rendement la longueur est d’au moins une demi-onde. (Avec un faible rendement, il existe des aériens de ce type relativement plus court). Aussi, pour travailler sur les bandes décamétriques et sur les bandes radioamateurs hectométrique et des groupes de longueurs raisonnables :

• de 76 à 84 m de fil électrique d'antenne radioélectrique pour les long-fils alimentes en tension (l'Impédance (électricité) est grande). Cette antenne long-fil fonctionne sur la bande des 160 mètres puis sur toutes les bandes décamétriques. L'antenne radioélectrique en fil électrique souple torsadé est plus courte de 10 pour 100.
• de 37 à 43 m de fil électrique d'antenne radioélectrique pour les long-fils pour ceux alimentes en intensité sur la bande des 160 mètres , en tension: sur la bande des 80 mètres et sur la bande décamétrique au delà de 7 MHz. L'antenne radioélectrique en fil électrique souple torsadé est plus courte de 10 pour 100.
• Le brin rayonnant long fil de longueur quelconque peut entrée en résonance grâce la boite de couplage.

Un seul support élève est nécessaire, le Long-fiI est commode pour le camping ou pour la station transportable.
La position du brin dans l’espace, une position oblique « Sloper » (dont une extrémité du fil est à 1 à 2 mètre au-dessus du sol et le fil et le sol forme un angle 20° à 40° ) ou une position en V inversé (non symétrique) ou une position en L renversé sont préférable pour rendre l’antenne omnidirectionnelle. Le brin d’antenne peut être soutenue par une construction par exemple un pylône, par un arbre, par un cerf-volant porte antenne ou par un ballon porte antenne.

• L'antenne radioélectrique pour être efficaces est longue d'une demi-onde.
• Des isolateurs sont indispensables aux extrémités.

Antenne long-fil NVIS

L'antenne long-fil NVIS travail dans la bande 1,6 à 8 MHz est en position horizontale, érigée seulement à quelques mètres au-dessus d'un sol artificiel métallique ou d'un fil de masse parallèle et directement sous l'antenne et légèrement plus long (5%) que cette antenne long-fil. Cela pour être bien adaptée à un rayonnement radio en direction du ciel, utilisé pour des radiocommunications locales à l’intérieur d’une zone de plusieurs dizaines de kilomètres autour de l'émetteur. Elle est accordée par une boîte de couplage.

Antenne transportable

Dans cette application, l'antenne est démontable et remontable à volonté, le déplacement s'effectuant avec l'antenne démontée.
Cette antenne monopôle est accordée par une boîte de couplage. Le brin d’antenne peut être soutenue par une construction par exemple un pylône, par un arbre, par un cerf-volant porte antenne ou par un ballon porte antenne . Une astuce pour les stations transportables, est de lancer un poids raccordé à une ficelle (éventuellement par un lance pierre ou une fronde) sur une branche d'arbre pour installer et érigée l'antenne, avec toujours un sol artificiel métallique ou un fil de masse.

Antenne Marconi

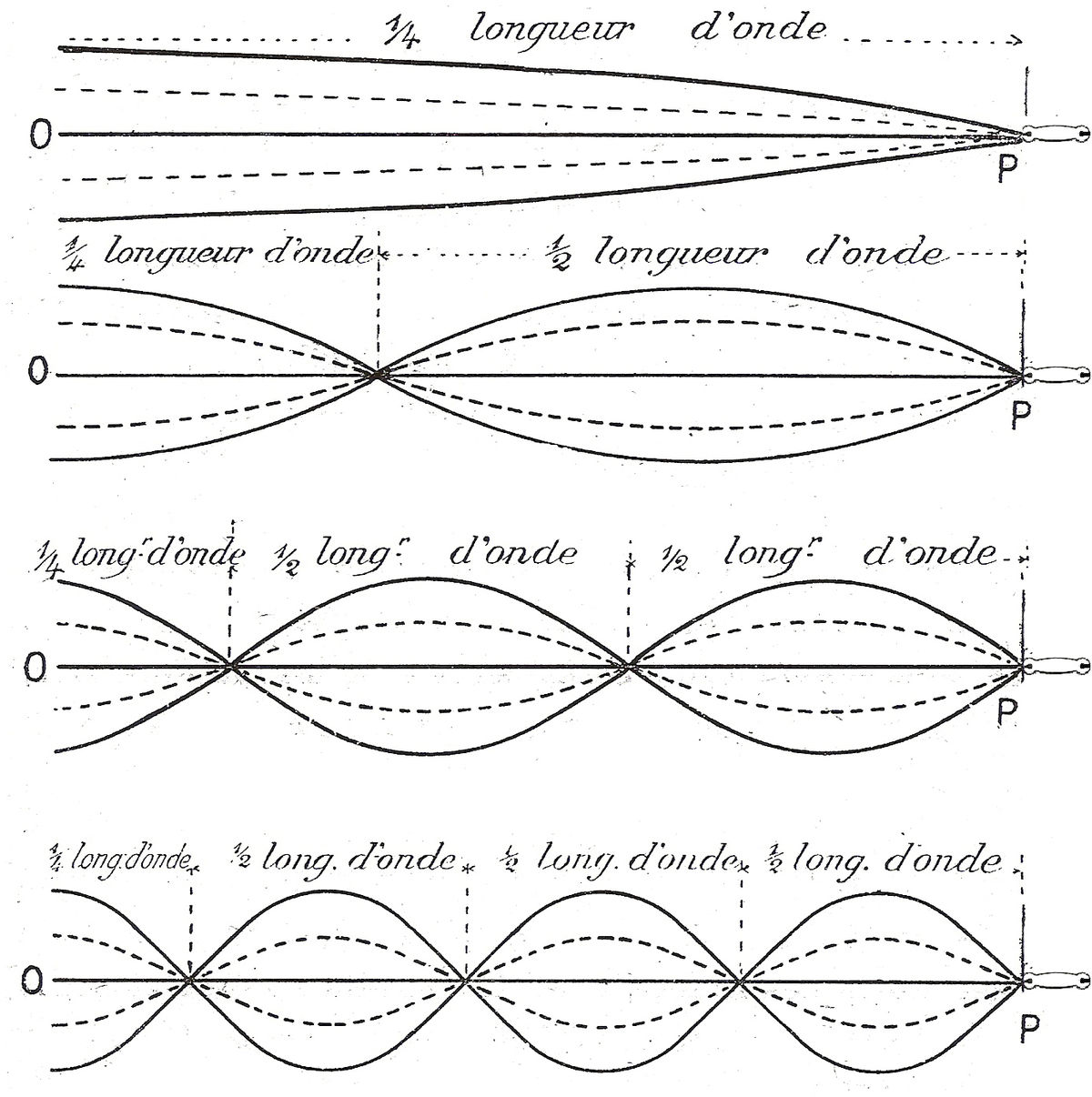

Antenne long fil utilisées en Marconi.

L'antenne Marconi, est une antenne dont la longueur doit être égale a un nombre impair de 1/4 λ. Soit: 1 fois λ/4, 3 fois λ/4, 5 fois λ/4, 7 fois λ/4, etc., dont une extrémité est reliée a l’âme du coaxial et la tresse du coaxial est mise: soit a la terre, soit a un contrepoids, soit aux deux réunis.
Il suffit donc d'allonger ou de raccourcir électriquement l’antenne long fil, par une inductance, ou un condensateur variables à air, pour fonctionner en Marconi. Et d'obtenir le maximum de courant électrique a la base car l'impédance (électricité) est faible: (sur la bande des 80 mètres : 1 A pour 20 W).
Pour les bandes décamétriques radioamateur, l’antenne en fil électrique rigide est longue de 27 mètres en forme de L renverse : 18 m horizontal et 9 m vertical. Cette base est reliée est reliée a l’âme du coaxial, dont les deux extrémités de la gaine est mise a la terre. La partie verticale rayonne dans toutes les directions, et la partie horizontale rayonne selon 4 lobes. L'antenne radioélectrique en fil électrique souple torsadé est plus cout de 10 pour 100.

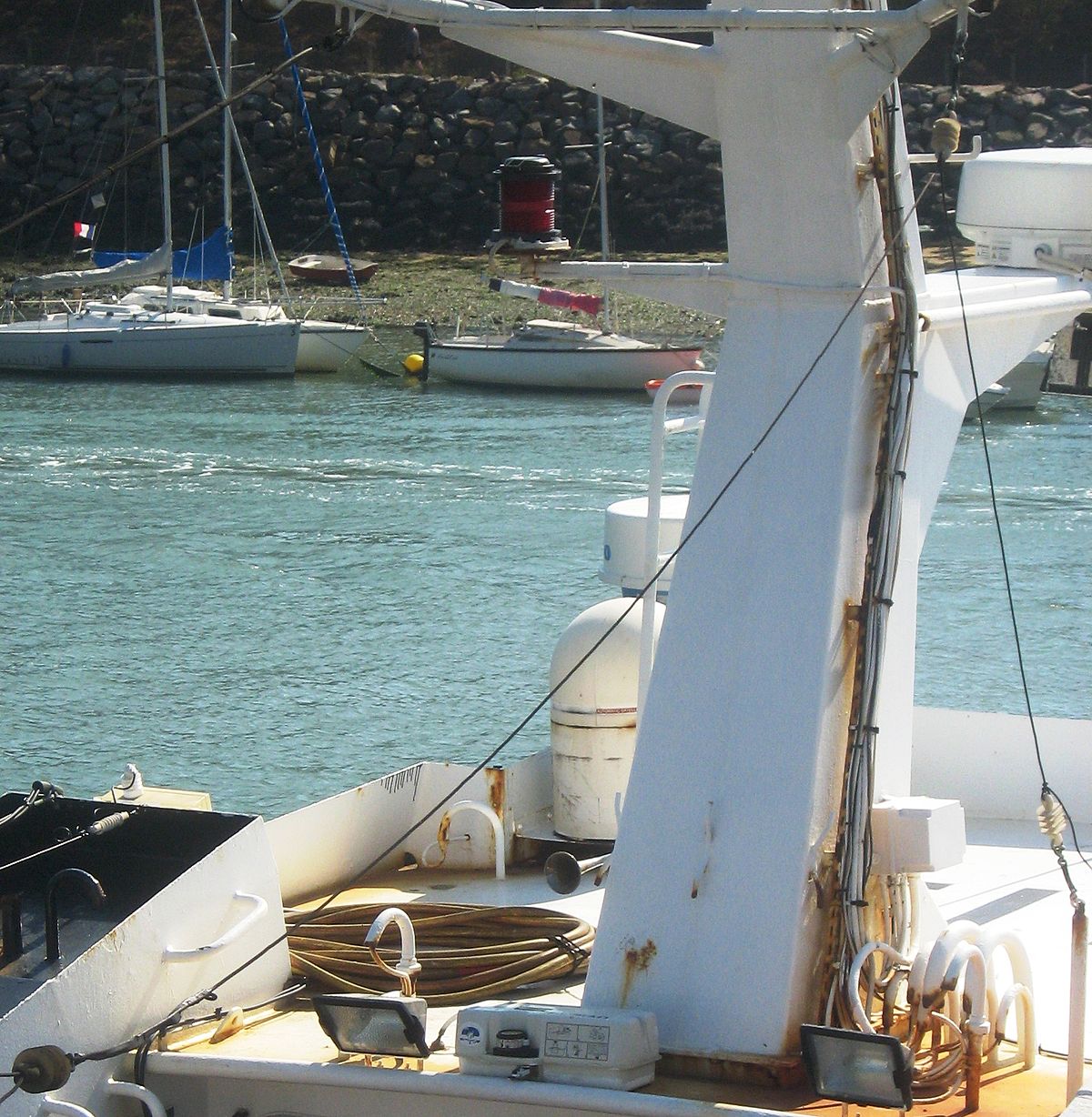

Antenne de navire

L'antenne long-fil a une longueur de 7 mètres ou plus, alimentée par une boîte de couplage automatique. L'antenne est érigée seulement à quelques mètres au-dessus du navire. Capable de fonctionner dans les Bandes marines et sur la fréquence internationale de détresse 2182 kHz.

Antenne de véhicule terrestre

Pour les véhicules, l'antenne fouet est plus courte fonctionnant en fil monopôle, fixée sur le pare-choc et couplée avec la masse de la voiture. Pour le fonctionnement en antenne long-fil, une forte réactance inductive allonge électriquement l'antenne fouet. La boîte de couplage accorde l'antenne fouet a la résonance.

Le circuit d'accord le plus simple et est le circuit en L. Comme pour tout circuit d'accord, son rôle est double :

• 1°) D'amener l’ensemble a la résonance.
• 2°) Transformer couple, adapte l'impédance caractéristique de l’antenne a la station.

Soit l’antenne rentre dans la station radio pour être raccordé à la boite de couplage manuelle.

Soit l’antenne est raccordé directement à une boite de couplage étanche en extérieure.
L'antenne monopôle a une longueur de 7 mètres ou plus, l'antenne est alimentée par une boite de couplage automatique obligatoire sur les navires pour les bandes marines.
Pour une prise d'écoute sur une fréquence, l'opérateur radio doit appuyer 5 seconde sur la touche "TUNE" ou siffler 5 secondes dans le micro de l'émetteur BLU pour l'accord du coupleur automatique.

Cette partie de l’antenne, est importante. Le courant HF qui engendre les on des dans le brin rayonnant doit revenir a la boite d'accord, par capacité avec le sol puis par conduction de ce sol.

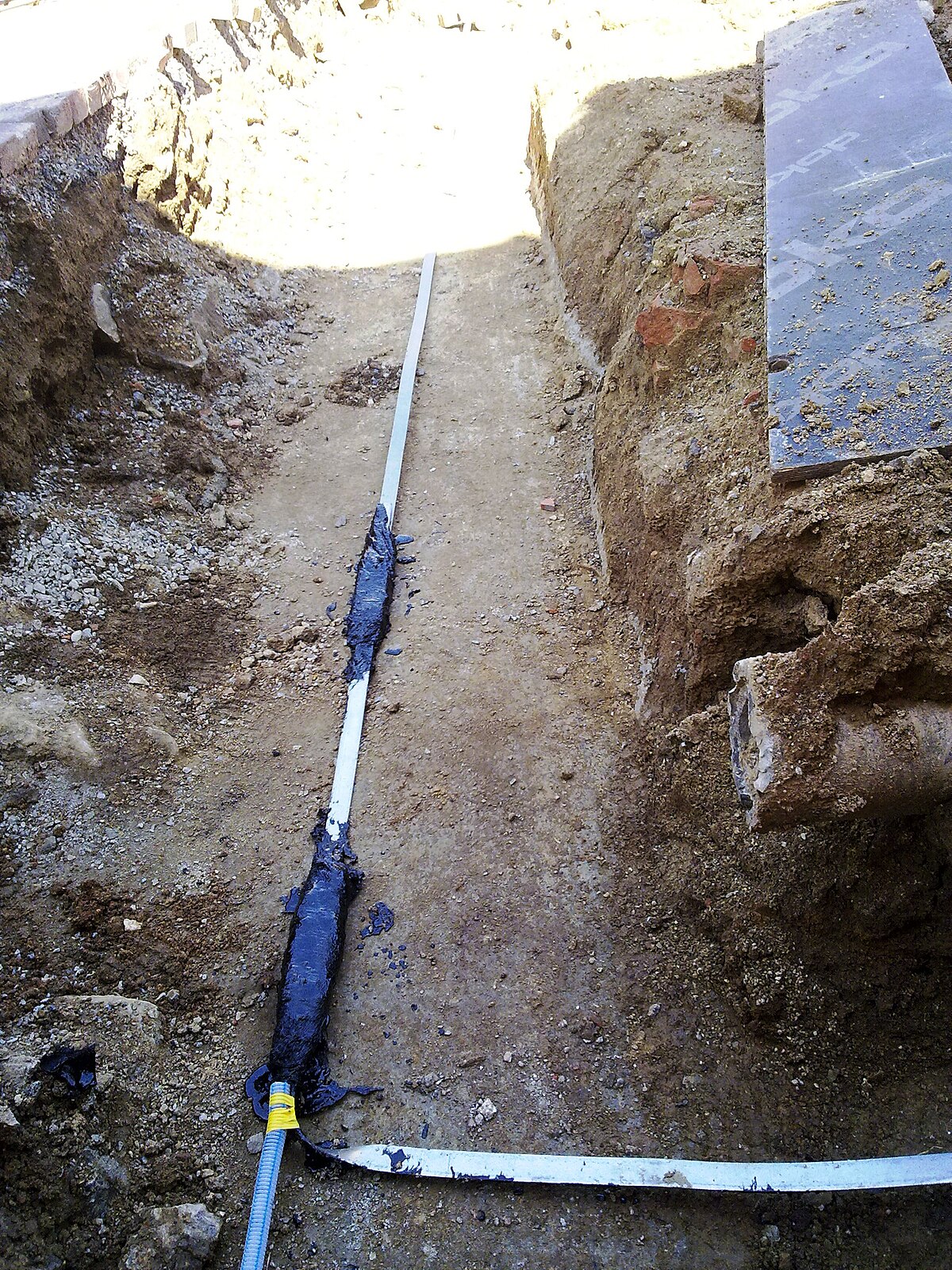

Le contrepoids peut être réalisée à l'aide d'un contact électrique dans le sol par exemple:

• une prise de terre dans un marais,
• une canalisation d'eau,
• le circuit de terre du bâtiment.
• un sol artificiel métallique par exemple en grillage de grande surface directement sous la base de l'antenne et autour de l'antenne.
• un contrepoids en fils de masse de grande longueur réparti régulièrement autour de la base de l'antenne.
• un piquet enfonce assez profondément dans le sol d'un marais; (Pour obtenir un ROS de 1/1, la connexion entre ce piquet et la masse de la boite doit être la plus courte possible),
• un fil isole de (22 m environ pour les bandes radioamateur) est déroulée à terre suivant une direction perpendiculaire à la projection du brin d'antenne, une forte capacité avec le sol, la masse de la boite de couplage est reliée a la carrosserie de la caravane ou du camping-car, un réseau de fil électrique sous le véhicule peut l'améliorer.

L'antenne long-fil est a résonance variable, d'ou un rendement optimal sans se préoccuper de sa longueur exacte quant a sa résonance, ni de sa hauteur par rapport au sol pour son impédance. Le ROS avoisine 1/1 sur toutes les fréquences de toutes les bandes.

Inconvénients du « long-fil »

• L’antenne est raccordé directement à une boite de couplage étanche en extérieure. Soit l’antenne rentre dans la station pour être raccordé à la boite de couplage, donc une partie de la puissance est rayonnée à l'intérieur de la station.

• L’antenne long-fil est asymétrique donc :

En émission : le champ crée par le retour des courants HF est responsable d'un brouillage des récepteurs radios et des télévisions dans l’entourage immédiat de l’antenne.

En réception : l’antenne reçoit une multitude de parasites et de brouillages créant un niveau important de bruit reçu. L’antenne long-fil est donc inutilisable pour recevoir des faibles signaux en zone tropicale et équatoriale (L’antenne repliée ou folded est insensible aux parasites tropicale et équatoriale).

Une amélioration est obtenue par l’utilisation d'un contrepoids symétrique pour créé une antenne dipolaire, ainsi installée l’antenne est une fausse Levy.

Sur 2 182 kHz des essais de radiotélécommunication de catastrophe ont donné une portée de 250 km avec un émetteur de 60 W et une antenne mono-pôle (fil unique) de 7 à 10 mètres alimentée par une boîte de couplage automatique .
