Une fonction est représentée par une "boîte" ou "module" SADT (datagramme ou actigramme). Une boite SADT estsituée dans son contexte avec les autres boites ou modules, par l'intemédiaire de flèches de relation. Ces flèches symbolisent les contraintes de liaisons entre boites. Elles ne font pas office de commande ou de séquencement au sens strict.

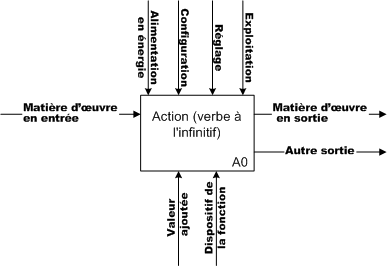

Une boite SADT se représente par un rectangle contenant :
- un verbe à l'infinitif définissant l'action et la valeur ajoutée de la fonction ainsi que
- son label Aijk d'identification (ex: A253: "Dimensionner un roulement à billes"), la lettre A du label signifiant "Activité",
Sur cette boite aboutissent ou partent :
- des flèches d'entrée horizontales représentant la matière d'œuvre (souvent à caractère informationnel et immatériel),
- des flèches d'entrée verticales descentantes représentant les contraintes de contrôle (souvent à caractère informationnel et immatériel),
- des flèches d'entrée verticales remontantes représentant les contraintes (souvent à caractère physique et matériel) de la boite,
- des flèches de sortie horizontales représentant la valeur ajoutée de la fonction (souvent à caractère informationnel et immatériel).
(Les sorties d'une boite peuvent bien entendu, être les entrées matière d'oeuvre ou les contrôles d'une (ou plusieurs) autre boite).
La fonction courante Aijk peut ensuite être décomposée au niveau inférieur, noté Aijk+, pour faire apparaître les sous-fonctions constituantes (ex: activité A253+ comprenant 3 sous-fonctions: A2531: "Choisir les plages de vitesses et les efforts de fonctionnement du roulement à billes", A2532: "Identifier les types de roulements à billes possibles (à billes, à rouleaux coniques, à rouleaux cylindriques, ...)", A2533: "Choisir les paramètres géométriques du roulement dans le catalogue fabriquant").
