Introduction
Un démultiplexeur, aussi appelé décodeur, est un circuit combinatoire à N entrées et 2 sorties. Les entrées permettent d'activer une des sorties.
Démultiplexeur
Table de vérité
Table de vérité d'un démultiplexeur 2 vers 4, les entrées sont C1C0 et les sorties S1, S2, S3, S4.
| C1 | C0 | S1 | S2 | S3 | S4 | |
|---|---|---|---|---|---|---|
| 0 | 0 | 1 | 0 | 0 | 0 | |
| 0 | 1 | 0 | 1 | 0 | 0 | |
| 1 | 0 | 0 | 0 | 1 | 0 | |
| 1 | 1 | 0 | 0 | 0 | 1 |
Schéma logique

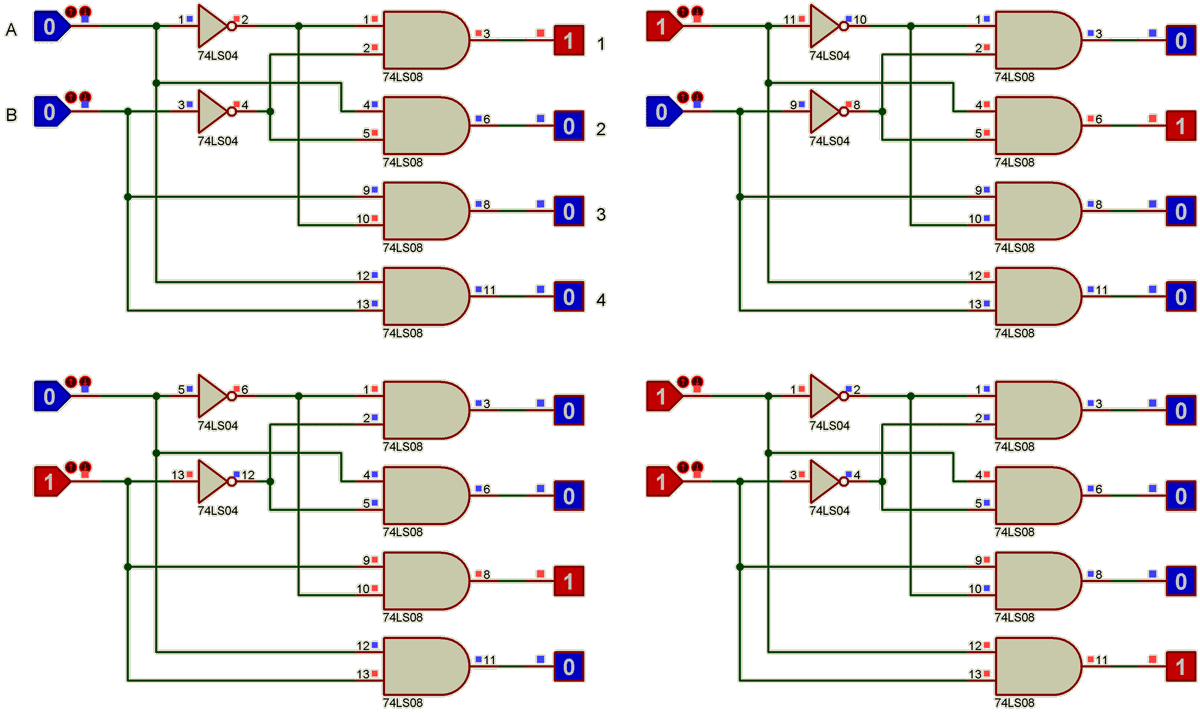

Ci dessous, un démultiplexeur à 2 entrées et 4 sorties. La construction (voir les entrées des portes ET) suit la progression binaire : 00, 01, 10, 11.
Un démultiplexeur de 2 vers 4, montré dans les 4 états possibles.
