Diagramme circulaire

Un diagramme circulaire (aussi appelé un diagramme « en camembert » et pie-chart en anglais car en forme de tarte) est un type de diagramme utilisé en statistiques. Il permet de représenter un petit nombre de valeurs par des angles proportionnels à ces valeurs.

D'usage courant en économie et le monde des affaires (pour leur présentation « élégante ») ou dans les médias (presse/magazines, télévision, Web, résultats de sondages...), ils le sont moins dans le milieu scientifique car ils représentent moins bien les données et facilitent moins la comparaison de données que d'autres types de diagrammes. En informatique, ils sont notamment utilisés pour représenter l'espace disque occupé/disponible. La représentation de nombre négatifs est impossible avec ce type de diagramme.

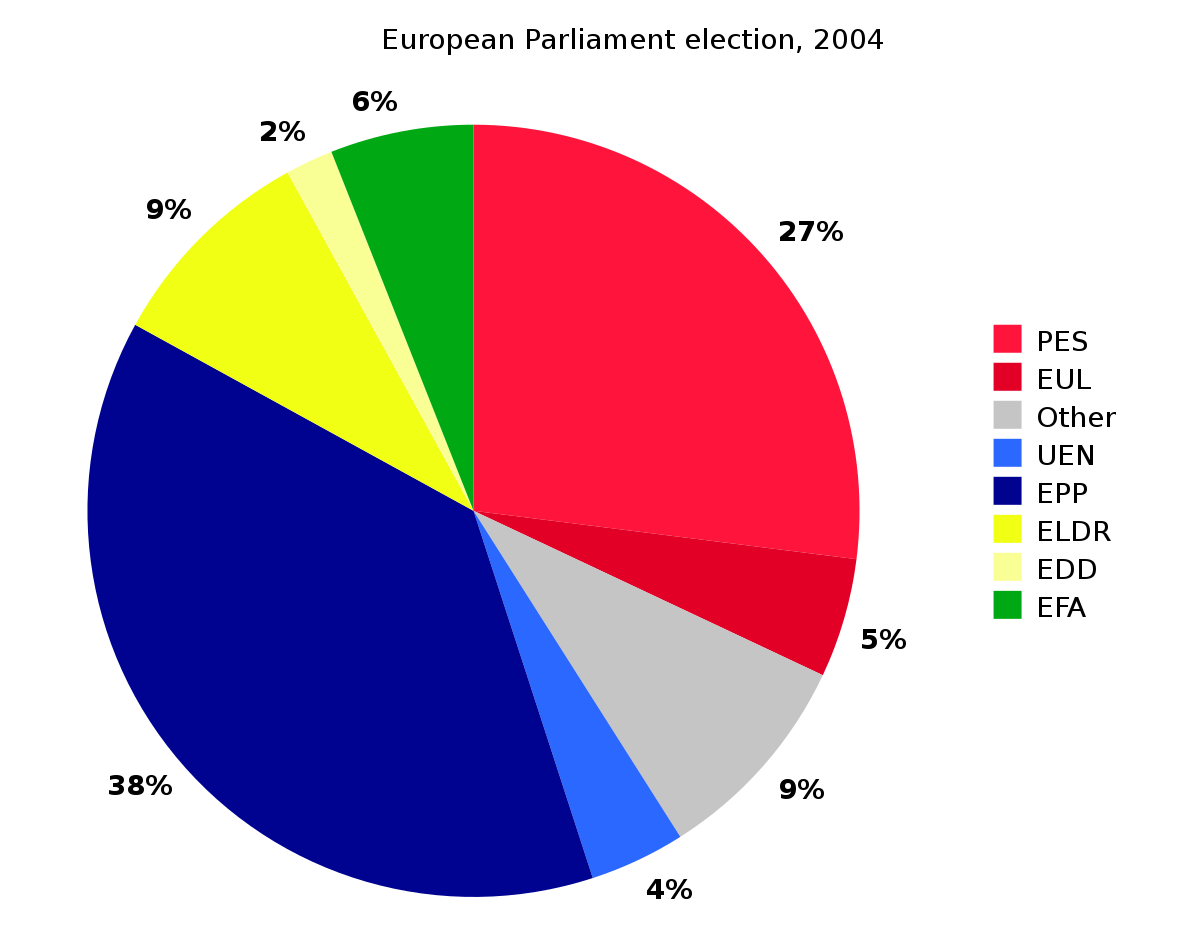

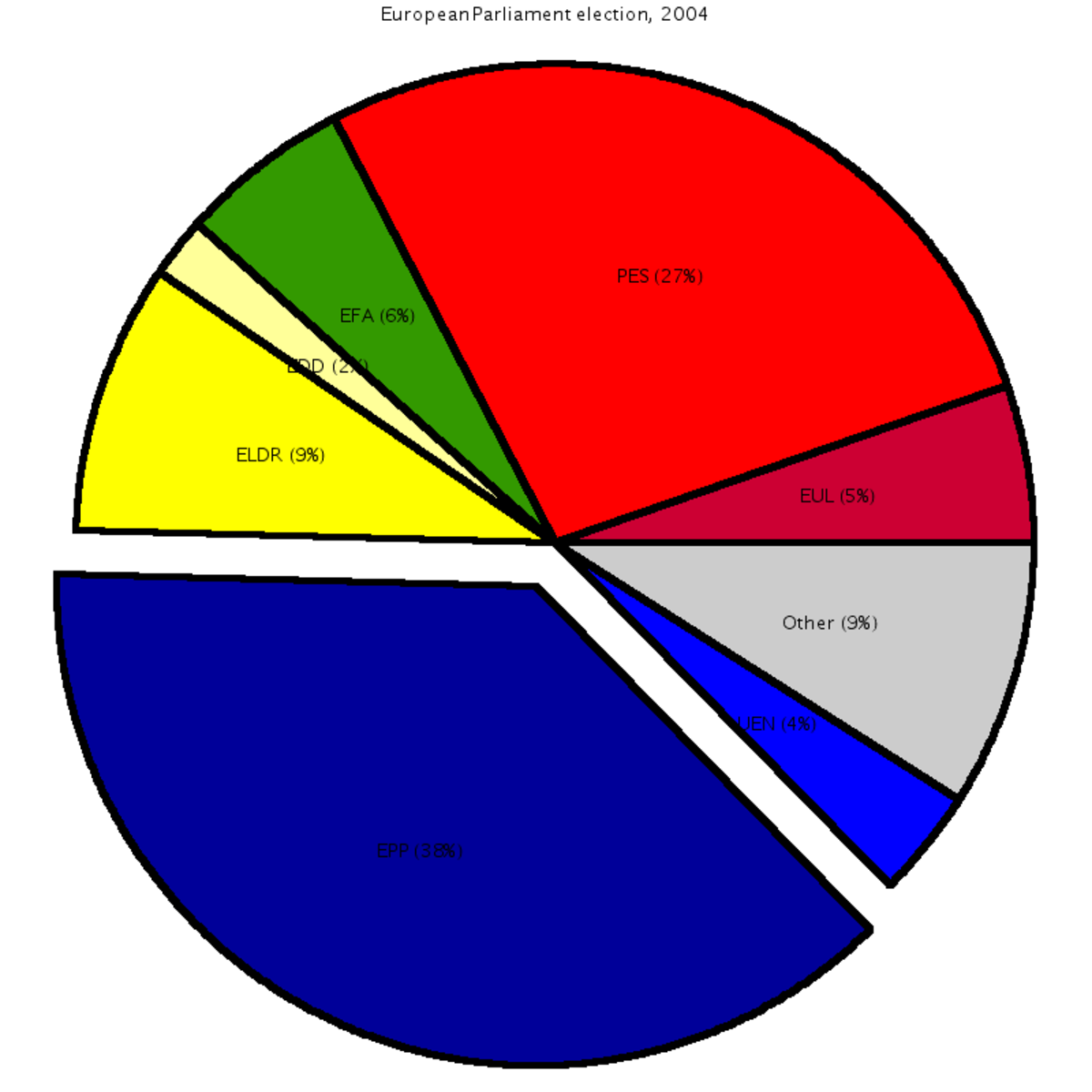

Les données qui suivent sont basées sur les résultats préliminaires de l'élection au Parlement européen de 2004. Le tableau liste le nombre de sièges alloués à chaque parti, ainsi que le pourcentage associé. Les valeurs dans la dernière colonne sont obtenues en multipliant les pourcentages par 360°.

*À cause d'erreurs d'arrondis, la somme des pourcentages ne donne pas 100, tout comme la somme des angles au centre ne donne pas 360°.

La valeur de chaque angle au centre est proportionnelle à la valeur au pourcentage en vis-à-vis. Dans un cercle, l'angle au centre fait au plus 360°, donc l'angle au centre pour chaque pourcentage vaut (Pourcentage × 3.6). Par exemple, l'angle au centre pour le parti EPP est 135.7° car (37.7 x 3.6), arrondi à la première décimale, égale 135.7°.

Il est possible de créer ce type de diagramme à l'aide de logiciels gratuits ou répandus, tels OpenOffice.org Calc, KChart et Microsoft Excel.

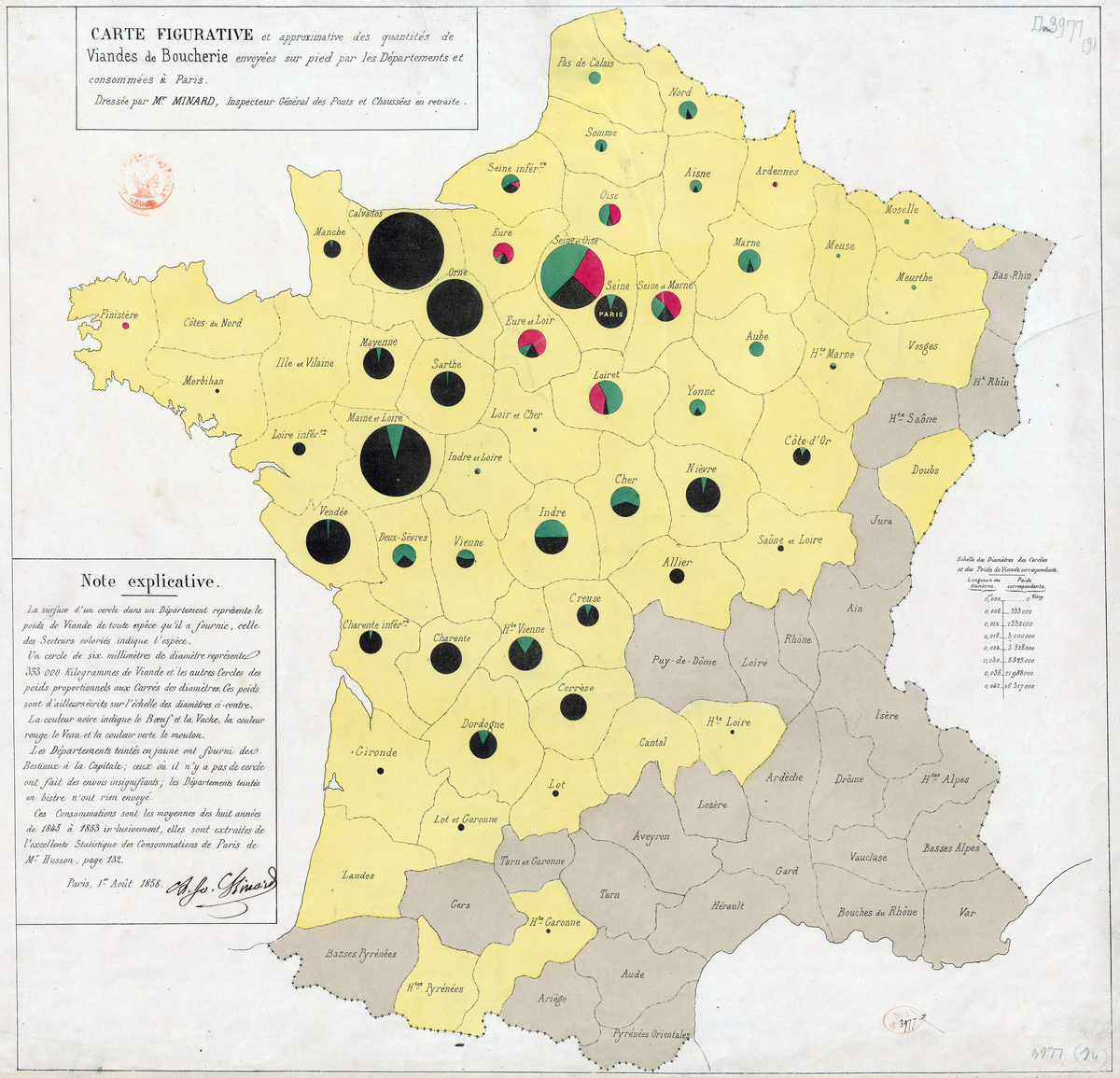

Deux diagrammes figurent dès 1801 dans l'ouvrage Statistical Breviary de William Playfair, mais il y aura très peu d'usages à cette époque. En 1858, Charles Joseph Minard en utilise sur des cartes.

Les effets en trois dimensions sont souvent utilisés pour embellir les diagrammes. Le résultat est cependant encore plus difficile à interpréter visuellement à cause de l'effet de la perspective. En effet les parts situées en arrière paraissent agrandies par rapport aux parts situées à l'avant du diagramme. Une correction de perspective ne peut pas être appliquée de façon précise car elle dépend de la distance du spectateur par rapport au diagramme.

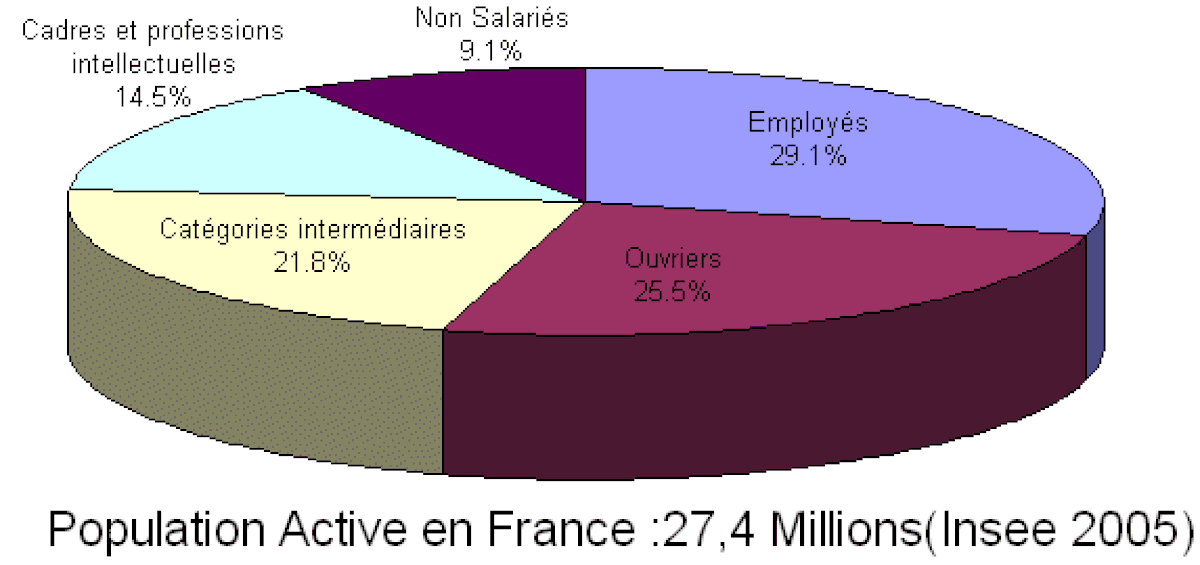

Dans le diagramme circulaire ci-dessous par exemple, la part des cadres (14,5%) apparait un peu plus grande que celle des non-salariés (9,1%), alors qu'elle est en fait beaucoup plus grande (+54%). De même si on compare visuellement la part des non-salariés à celle des catégories intermédiaires (21.8%), la différence de +140% n'est pas mise en évidence.
