Dislocation

En science des matériaux, une dislocation est un défaut linéaire correspondant à une discontinuité dans l'organisation de la structure cristalline. Une dislocation peut être vue simplement comme un "quantum" de déformation élémentaire au sein d'un cristal possédant un champ de contrainte à longue distance.

Elle est caractérisée par :

• la direction de sa ligne ;
• un vecteur appelé « vecteur de Burgers » dont la norme représente l'amplitude de la déformation qu'elle engendre.

Les dislocations ont une importance capitale pour les propriétés physiques des matériaux cristallins :

• ce sont elles qui, en se déplaçant, propagent la déformation plastique. Elles permettent ainsi la mise en forme des pièces métalliques.
• les déformations du réseau cristallin qu'elles induisent facilitent la diffusion des atomes. Elles peuvent ainsi piéger des défauts autour d'elles (nuage de Cottrell).
• elles influencent les propriétés électroniques des semi-conducteurs.

Le paradoxe de la déformation

Il est clair que la déformation plastique nécessite un réarrangement important de la matière. Pourtant cette situation semble paradoxale dans les métaux, où la structure interne (celle d’un cristal où les atomes sont répartis sur un réseau périodique tridimensionnel) doit être conservée malgré les changements de forme extérieure. La façon la plus intuitive d’imaginer la déformation est de considérer qu’elle procède par une série de glissements élémentaires le long de plans atomiques, à la manière des feuilles d’une rame de papier qui glissent les unes sur les autres. Ceci est appelé un cisaillement. Les métallurgistes du début du siècle avaient compris que la déformation s’effectuait par de tels « glissements ». Ils avaient remarqué en particulier que les cristaux fragiles se brisaient le long de certains plans en formant des facettes bien particulières, appelées surfaces de clivage, et que l’on observe si facilement dans les minéraux (quartz, diamant…).

Lorsque l’on déforme un cristal, on peut observer dans certaines conditions de petites marches sur leurs surfaces. Il est facile de comprendre que lorsqu’on fait glisser un plan d’atomes l’un sur l’autre (on parle d’un plan de glissement), on crée un décalage qui forme une marche en surface. Dans ce processus, la structure du cristal reste préservée si le cisaillement est un multiple de la période du réseau cristallin.

Si on calcule la contrainte nécessaire pour cisailler un cristal parfait (sans défauts), on s'aperçoit qu'elle serait de 1000 à 10 000 fois la contrainte réelle observée. Si un tel cristal parfait existait, on pourrait suspendre une voiture à un fil d'acier de 1 mm de diamètre.

L'énigme expliquée

Dans les années 1930, Orowan, Polanyi et Taylor proposèrent que le cisaillement pouvait se produire par la propagation de défauts linéaires élémentaires appelés dislocations.

Supposons qu’un cisaillement élémentaire d’une distance inter-atomique b se produise uniquement le long d’une partie du plan de cisaillement. La ligne qui sépare la partie qui a été cisaillée de celle qui ne l’est pas, est la ligne de dislocation. Elle apparaît ici comme la limite d’un demi plan atomique qui distord fortement les plans voisins.

Bien qu'observées dans les cristaux liquides au début du siècle par G. Friedel, il aura fallu attendre les années 1950 et l'invention du microscope électronique en transmission pour les observer dans les métaux.

Le concept de dislocation dans un milieu « continu » est bien connu depuis les travaux du mathématicien Volterra au début du XX siècle. La construction dite « de Volterra » permet de créer formellement une dislocation. Elle consiste :

• dans un premier temps à couper un volume selon une surface quelconque s'appuyant sur une ligne L ;
• puis à déplacer l'une des lèvres de coupure par rapport à l'autre selon un vecteur $\vec{b}$ (appelé « vecteur de Burgers ») ; dans les solides cristallins (un milieu discontinu), ce vecteur est toujours une translation du réseau ;
• enfin, dans une dernière étape, il s'agit de recoller les deux lèvres de la coupure et de relaxer les contraintes nécessaires au déplacement.

Lorsque ce déplacement est en dehors du plan de coupe, le recollement nécessite l'ajout de matière.

Cette construction aboutit à la formation d'une discontinuité linéaire (purement élastique dans un milieu continu) bordant la surface. La dislocation ainsi créée est définie par la position géométrique de la ligne L et de la force nécessaire au déplacement relatif des deux lèvres. Elle ne dépend pas de la position de la surface de coupure. Dans un milieu discontinu, la ligne L marque le « cœur » de la dislocation. Dans cette région, le déplacement des atomes de leur position initiale ne peut pas être défini par une déformation élastique.

La ligne de dislocation ne peut s'arrêter à l'intérieur du cristal mais doit soit émerger sur une imperfection (surface, joint de grain, autre dislocation) soit se refermer sur elle même. Deux cas particuliers de dislocations rectilignes sont intéressants : la dislocation coin ($\vec{b}$ perpendiculaire à $\vec{u}$, vecteur unitaire de la ligne L) et la dislocation vis ($\vec{b}$ parallèle à $\vec{u}$).

Dislocation coin

Elle peut être visualisée aisément si on effectue le processus de Volterra en insérant un demi-plan atomique supplémentaire dans la structure parfaite, à la manière dont on enfoncerait un coin dans une pièce de bois.

Ce mode d'adaptation est utilisé par certaines plantes lorsque des lignes parallèles suivent une forme de largeur variable, comme par exemple les lignes de grains sur un épis de maïs ou les lignes d'aiguilles sur un cactus.

Dans une dislocation coin, la force est perpendiculaire à la dislocation

Dislocation vis

La dislocation vis tire son nom du fait que chaque point sur le « plan » atomique perpendiculaire à la ligne de dislocation monte d’un pas égal à $\vec{b}$ à chaque tour d’une trajectoire qui enroule la dislocation. La topologie du champ de contrainte autour de la dislocation est donc celle d’une hélice, ou encore, si on fait le tour de la ligne en sautant d'atome en atome, on monte de $\vec{b}$ lorsque l'on fait un tour.

Dislocation réelle

Dans le cas général, la dislocation a un caractère dit mixte, où le vecteur de Burgers $\vec{b}$ et le vecteur unitaire $\vec{u}$ de la ligne forment un angle quelconque.

La ligne de dislocation est de manière générale courbe, la dislocation présente de fait des portions à caractère mixte.

Il existe deux types de mouvement :

• le glissement, correspondant au mouvement de la dislocation dans le plan défini par son vecteur de Burgers et la direction de sa ligne
• la montée correspondant au mouvement en dehors du plan de glissement.

Le glissement

Ce mouvement est dit « conservatif » car il ne nécessite pas de transport de matière. Il s'effectue de proche en proche par la rupture et le recollement des liaisons atomiques à la manière dont on ferait glisser une double fermeture éclair. Ce type de mouvement est particulièrement efficace pour propager la déformation, et se produit généralement sans autre apport énergétique qu'une faible contrainte extérieure. De façon imagée, on s'imagine très bien qu'il est plus facile de traîner un tapis sur le sol en faisant propager une série de petites bosses plutôt que de tirer l'ensemble du tapis.

La montée

Pour déplacer une dislocation en dehors de son plan de glissement, il est nécessaire de déplacer des atomes sur de longues distances : le processus est non conservatif et a lieu grâce à la diffusion des lacunes ou d'atomes interstitiels dans le matériau vers le cœur de la dislocation. Comme la quantité des lacunes/interstitiels et leur diffusion est un processus thermiquement actif, la montée apparaît généralement à haute température.

Vecteur de Burgers

Le vecteur de Burgers se définit comme étant le vecteur nécessaire à boucler un circuit initialement fermé dans le cristal parfait et qui se trouve ouvert lorsqu'il enlace la ligne de dislocation. Ce vecteur n'est pas quelconque dans un cristal mais représente une translation du réseau. Par exemple dans l'aluminium cubique faces centrées, le vecteur de Burgers traditionnellement rencontré est b= a/2 [110], de norme |b|= 0.29 nm. En termes plus mathématiques, il s'agit de l'intégrale du déplacement sur un circuit fermé enlaçant la ligne de dislocation u : b= int du

Physiquement, le vecteur de Burgers représente l'amplitude de la déformation transportée par une dislocation. Comme les dislocations sont des objets flexibles, deux dislocations peuvent interagir pour former une troisième dislocation si et seulement si la quantité de déformation est conservée : on parle de jonction attractive. Il s'ensuit qu'à un nœud entre plusieurs dislocations, la somme des vecteurs de Burgers est nulle (analogue de la loi de Kirchhoff).

Champ de contrainte élastique

Comme une dislocation isolée est une singularité élastique, elle développe un champ de contrainte à longue distance, de la même façon qu'un électron est entouré d'un champ électromagnétique de portée infinie. Dans le cas d'une dislocation vis, il est de la forme : $\sigma =const.\mu \frac{b}{2\pi r}$ (il s'agit en réalité d'un tenseur dont les seules composantes non nulles correspondent à des cisaillements purs dans les plans radiaux parallèles à u et dans les plans horizontaux perpendiculaires à un rayon autour de la dislocation)

On voit qu’il est proportionnel au vecteur de Burgers (ce qui est analogue à la charge électrique), au module de cisaillement (analogue à la permittivité électrique du milieu), et inversement proportionnel à la distance. Ainsi, une dislocation peut être vue comme un quantum de déformation élémentaire.

Interaction avec une contrainte extérieure

Comme les dislocations possèdent un champ élastique, elles peuvent interagir avec un champ extérieur.

Interaction avec une autre dislocation

Interaction avec le réseau

Le réseau cristallin étant périodique, il y a des positions où la dislocation a une énergie élastique plus importante que d'autres. Le déplacement de la dislocation nécessite de vaincre ces « barrières énergétiques » ; on a donc un phénomène similaire au frottement. Cette force de frottement induite est appelée « force de Peierls-Nabarro ».

De fait, lorsqu'un métal subit une déformation plastique, il s'échauffe.

Interaction avec des défauts ponctuels

Les dislocations attirent les atomes ne faisant pas partie du réseau (atomes étrangers : impuretés ou éléments d'alliage). Si ces atomes étrangers sont mobiles, ils migrent vers les dislocations et constituent un « nuage de Cottrell ». Ce nuage de Cottrell gêne le mouvement des dislocations, ceci explique que les métaux purs sont plus ductiles que les métaux alliés.

Lorsque la force de déformation (la contrainte) est suffisante pour arracher la dislocation à son nuage, la mobilité augmente subitement ; ceci explique le décrochement observé parfois sur les courbes de traction (voir l'article Essai mécanique).

Si les atomes sont mobiles (température suffisante pour permettre la diffusion) et que la dislocation ne bouge pas trop vite (vitesse de déformation modérée), les atomes peuvent rejoindre la dislocation et l'épingler à nouveau. On constate donc des oscillations sur la courbe de traction, c'est le « phénomène de Portevin-Lechatelier ».

Lorsque la dislocation est fortement épinglée sur des atomes immobiles, seule la partie centrale va bouger, elle va donc se courber. Si elle se courbe jusqu'à ce que ses branches se touchent, il se forme une dislocation circulaire qui va bouger librement. On a ainsi un phénomène de multiplication des dislocations, le « mécanisme de Frank et Read », qui explique l'écrouissage.

Dislocation et polycristal

Dépendance de la limite élastique avec la taille de cristallite.

Interaction avec des précipités

Deux cas différents peuvent se produire lorsqu'une dislocation rencontre un précipité et tente donc de le cisailler pour passer au-travers:

1. Le précipité est suffisamment petit pour pouvoir être cisaillé par la dislocation. Cependant, le précipité va exercer une force de rappel sur la dislocation qui tente de le cisailler en se déplaçant et cette force sera d'autant plus grande que le précipité est gros. Cette force est notamment due au champ de contraintes entourant le précipité du fait de sa non-homogénité avec la matrice. De ce fait, la dislocation aura de plus en plus de mal à progresser et se déformera de plus en plus. Au plus difficilement la dislocation passera à travers le précipité, au plus dur sera le matériau concerné puisque c'est justement la difficulté de mouvement des dislocations au sein d'un matériau qui est responsable de sa dureté.
2. Le précipité est trop gros que pour que la dislocation puisse le cisailler. Dans ce cas, la dislocation va se refermer de plus en plus sur elle-même en tentant de cisailler et contourner le précipité jusqu'à se refermer totalement, formant ainsi une nouvelle ligne de dislocation devant le précipité tout en laissant une petite dislocation autour du précipité: c'est ce qu'on appelle le mécanisme d'Orowan et c'est un des mécanismes de multiplication des dislocations. Dans ce cas-ci, la dureté de l'échantillon va diminuer avec la taille du précipité.

En résumé, on peut dire que la dureté du matériau va d'abord augmenter avec la taille des précipités puis diminuer, en passant par un maximum, un pic de dureté correspondant à un état du matériau dit état T6. En général, on favorisera les échantillons comportant des précipités légèrement plus gros que ceux que l'on trouverait à l'état T6 pour éviter tout mécanisme de cisaillement, ce qui aurait pour effet de réduire la taille des précipités, et donc de réduire la dureté du matériau.

Dans le cas ou l'échantillon contient plusieurs familles de précipités de tailles différentes, deux par exemple, la dureté du matériau dépendra de la taille relative et de la position des pics de dureté correspondant à chaque famille de précipités:

Si un des deux pics est clairement plus petit que l'autre (i.e: une des deux courbes de dureté est toujours inférieure à l'autre), la dureté du matériau sera celle qui est donnée par la courbe la plus haute.

Si par contre les deux pics sont de hauteur voisine mais correspondent à différents diamètres de précipités, la dureté suivra l'enveloppe des deux courbes de dureté, c'est-à-dire qu'elle prendra le maximum des deux valeurs donnés par les courbes pour chaque diamètre de précipités. On aura alors une courbe globale de dureté divisée en 4 phases: une croissante (mécanisme de cisaillement) jusqu'au premier pic, puis décroissante (mécanisme d'Orowan) jusqu'à l'intersection des deux courbes; à nouveau croissante jusqu'au second pic et enfin une deuxième fois décroissante.

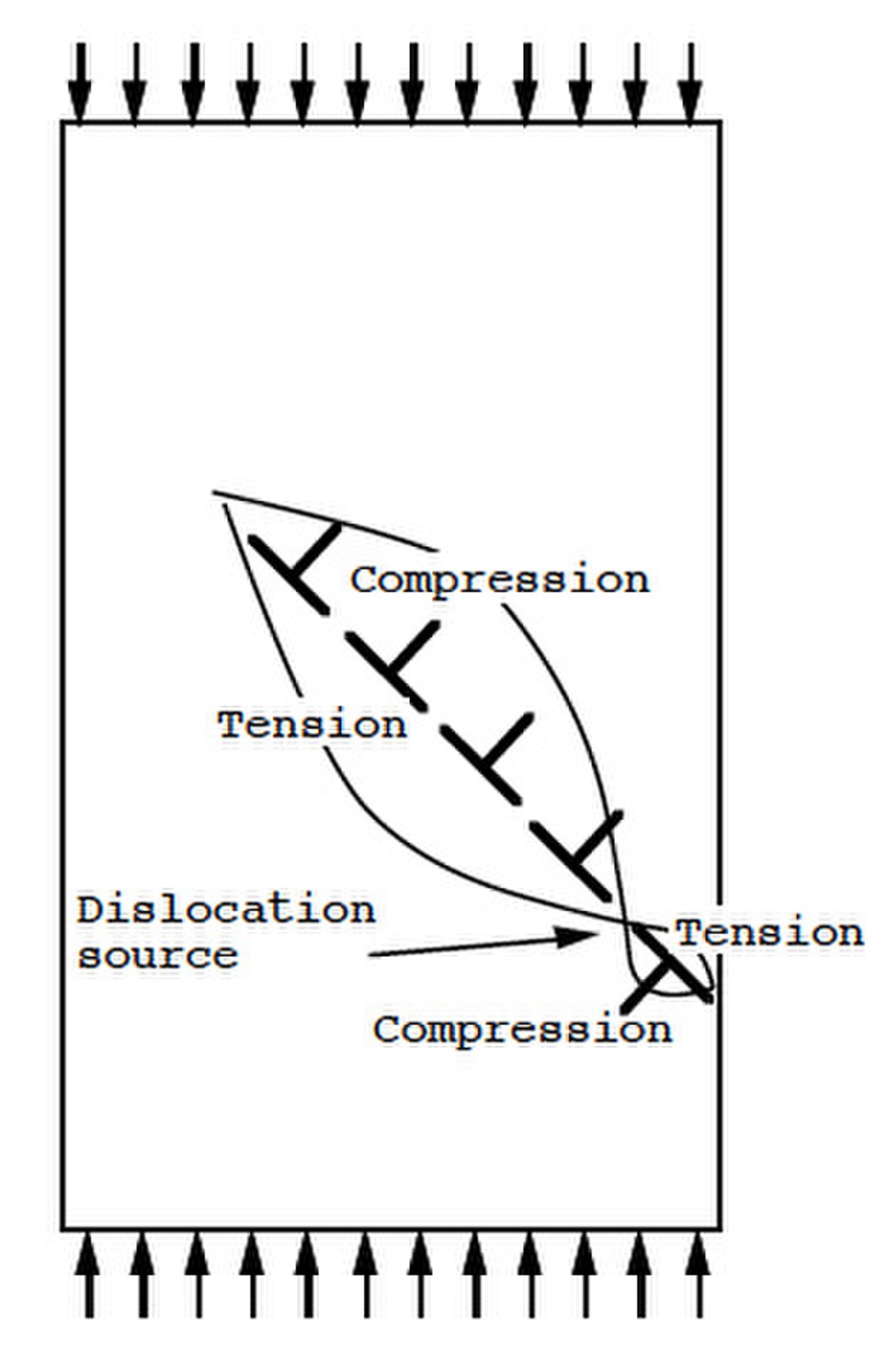

Empilement de dislocations dans un cristal de fluorure de lithium déformé par compression verticale. Les compressions, parallèles au plan de glissement, sont en vert et les tractions en rouge.

Le point d'inversion des couleurs correspond à un changement de signe des dislocations coin, c'est-à-dire à une source de dislocations coin. Le vecteur de Burgers des dislocations est incliné à 45°. Les dislocations individuelles peuvent être observées grâce aux figures d'attaque qui se traduisent par des petites pyramides à la surface du cristal le long du plan de glissement.

La largeur de l'éprouvette est de quelques millimètres et le nombre total de dislocations dans le plan de glissement de quelques milliers. Le cristal de LiF étant un cristal ionique analogue au sel NaCl, on observe des charges électriques négatives sur la source et positives à l'intersection du plan de glissement et de la surface.

En général, il y a de nombreux plans de glissement. Il est exceptionnel de n'en avoir qu'un seul comme sur la photo.
