Pipeline (informatique)

Un pipeline est un élément d'un circuit électronique dans lequel les données avancent les unes derrière les autres, au rythme du signal d'horloge. Dans la microarchitecture d'un microprocesseur, c'est plus précisément l'élément dans lequel l'exécution des instructions est découpée en étages. Le premier ordinateur à utiliser cette technique est l'IBM Stretch, conçu en 1958.

Soit un processeur où 5 cycles sont nécessaires pour accomplir une instruction :

1. IF (Instruction Fetch) charge l'instruction à exécuter dans le pipeline.
2. ID (Instruction Decode) décode l'instruction et adresse les registres.
3. EX (Execute) exécute l'instruction (par la ou les unités arithmétiques et logiques).
4. MEM (Memory), dénote un transfert depuis un registre vers la mémoire dans le cas d'une instruction du type STORE (accès en écriture) et de la mémoire vers un registre dans le cas d'un LOAD (accès en lecture).
5. WB (Write Back) stocke le résultat dans un registre. La source peut être la mémoire ou bien un registre.

En supposant que chaque étape met 1 cycle d'horloge pour s'exécuter, il faut normalement 5 cycles pour exécuter une instruction, 15 pour 3 instructions :

Si l'on insère des registres tampons (pipeline registers) entre chaque unité à l'intérieur du processeur, celui-ci peut alors contenir plusieurs instructions, chacune à une étape différente.

Les 5 instructions s'exécuteront en 9 cycles, et le processeur sera capable de terminer une instruction par cycle à partir de la cinquième, bien que chacune d'entre elles nécessite 5 cycles pour s'exécuter complètement.

Au 5 cycle, tous les étages sont en cours d'exécution.

Une architecture superscalaire contient plusieurs pipelines en parallèle. Il est possible d'exécuter plusieurs instructions simultanément. Sur un processeur superscalaire de degré 2, deux instructions sont chargées depuis la mémoire simultanément. C'est le cas des processeurs récents conçus pour maximiser la puissance de calcul. Notons toutefois qu'en général, chaque pipeline est spécialisé dans le traitement d'un certain type d'instruction : aussi seules des instructions de types compatibles peuvent être exécutées simultanément.

Certaines architectures ont largement augmenté le nombre d'étages, celui-ci pouvant aller jusqu'à 31 pour la microarchitecture Prescott d'Intel. Une telle architecture sera appelée superpipelinée. Voici par exemple le pipeline des premiers Pentium 4, à 20 étages :

Sur de tels processeurs, une instruction va s'appliquer à un ensemble de données, appelé vecteur. Une seule instruction va donc exécuter la même opération de façon parallèle sur tout le vecteur. Ce genre d'architecture est efficace pour les applications de calcul scientifique et s'est notamment trouvée dans les superordinateurs comme les Cray.

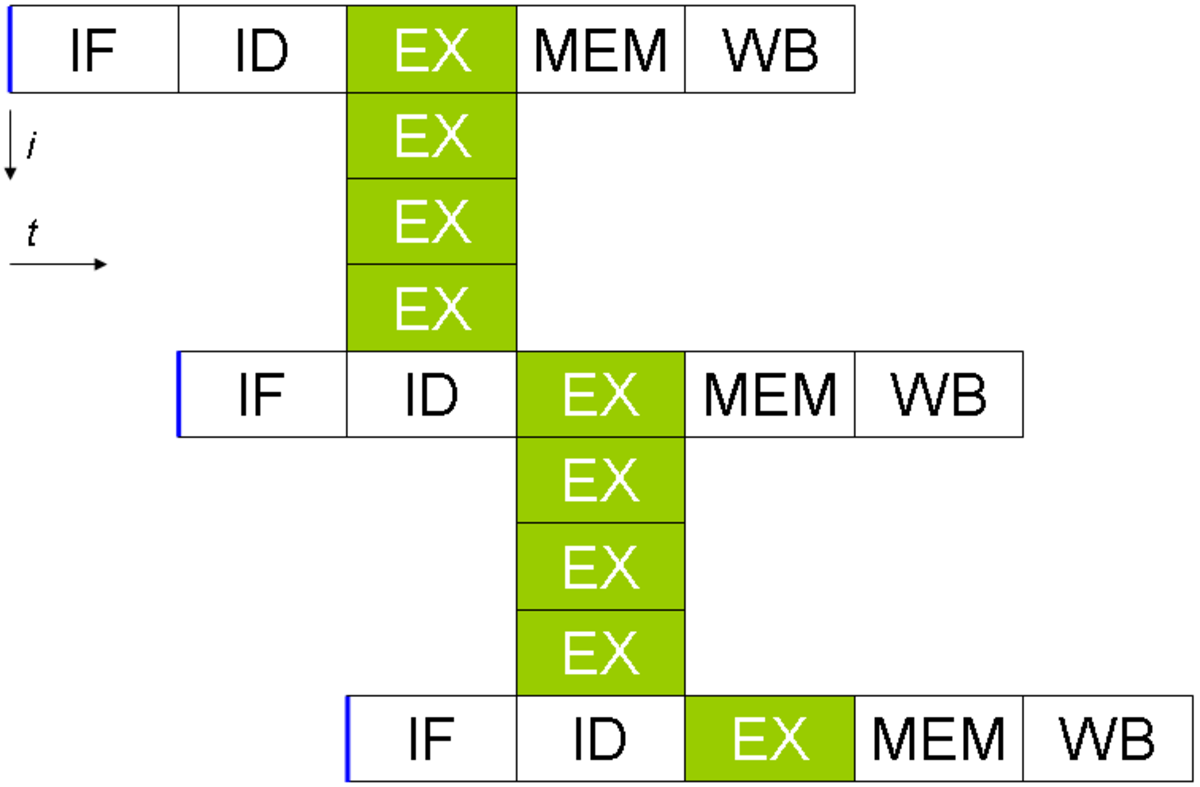

Dans les architectures VLIW (Very Long Instruction Word, ou Mot d'instruction très long), l'instruction va contenir les opérations pour chaque unité de calcul disponible dans le processeur. De ce fait chaque instruction peut être définie sur 256 bits, voire plus (512, 1024,...).

Aujourd'hui tous les microprocesseurs sont pipelinés :

Les pipelines provoquent de nouveaux problèmes, en particulier d'interdépendance, ils ne sont pas tous listés ci dessous, juste deux cas simples sont abordés.

Interdépendance des données

Une instruction ne peut récupérer le résultat de la précédente car celui-ci n'est pas encore disponible. Ainsi, la séquence :

ADD R1, R2, R3 // R1 = R2 + R3 STORE R1, 1000 // C(1000) = R1

Ne stocke pas à l'emplacement mémoire 1000 la valeur de R1 contenant la somme R2 + R3, mais la valeur de R1 contenue avant l'instruction ADD. Pour résoudre ce problème particulier, il est parfois possible de créer des courts-circuits pour amener le résultat de l'étape précédente vers l'unité qui en a besoin directement, sans passer par les registres de pipeline.

Interdépendance procédurale

Se pose le même problème avec les sauts :

MOV R1, #1000 // R1 = 1000 JUMP R1 // Saut inconditionnel

R1 ne contient pas encore la valeur 1000 au moment où l'instruction de saut va s'exécuter.

Une solution possible à ces deux problèmes est d'insérer une instruction entre les deux qui sont interdépendantes. Prenons par exemple la séquence suivante :

1: A = B + C 2: D = A + C 3: E = F + B

qui comporte une dépendance directe simple, A ne pouvant être disponible pour la partie droite de la seconde instruction.

• la première solution, triviale, est d'insérer des NOP (No Operation), c'est ce que font les compilateurs quand on ne précise pas d'option d'optimisation du code :

1: A = B + C 1b: NOP 2: D = A + C 3: E = F + B

• la seconde solution consiste à réarranger les instructions. Dans cet exemple, l'opération de la ligne 3 n'a aucune interdépendance avec les deux précédentes. Le code modifié sera :

1: A = B + C 2: E = F + B 3: D = A + C
