Propergol liquide

En astronautique, on appelle propergol liquide tout système chimique composé d'un ou plusieurs ergols stockés à l'état liquide pour produire, par décomposition ou par combustion, un mélange gazeux dont la détente à travers une tuyère fournit une force de poussée. De tels propergols ne permettent pas d'atteindre des vitesses très élevées mais offrent une poussée suffisante pendant le temps nécessaire pour s'affranchir de la pesanteur et placer des charges utiles en orbite. Ils sont donc couramment utilisés pour fournir l'impulsion nécessaire au décollage des lanceurs et pour les manœuvrer dans l'espace.

Ces grandeurs sont introduites dans l'article "Moteur-fusée".

Impulsion spécifique

Notée I_sp et mesurée en secondes, l'impulsion spécifique indique la durée pendant laquelle une masse d'un kilogramme de propergol peut fournir une force de poussée d'un kilogramme-force, soit 9,80665 N :

$F_{prop}=g_0\cdot \dot{m}\cdot I_{sp}$, d'où $I_{sp}=\frac{F_{prop}}{g_0\cdot \dot{m}}$

avec :

• I_sp l'impulsion spécifique exprimée en secondes
• F_prop la force de poussée du propergol, mesurée en Newton
• g₀ l'accélération de la gravité à l'équateur, soit 9,80665 m/s
• $\dot{m}$ le débit massique d'éjection des gaz d'échappement, mesuré en kilogrammes par seconde

Cette équation souligne que, à poussée égale, l'impulsion spécifique sera d'autant plus élevée que le débit massique sera faible, ce qui signifie qu'on privilégiera des ergols dont les produits de combustion ont une masse molaire faible.

L'impulsion spécifique n'est pas une grandeur absolue d'un propergol, mais dépend des performances du moteur-fusée, et tout particulièrement de la pression atteinte dans la chambre de combustion, qui peut affecter les performances du système de 10 à 15 %. Elle dépend également de la détente des gaz d'échappement dans la tuyère, dont la géométrie doit être optimale pour maximiser la poussée, et elle dépend donc aussi de la pression à l'extérieur de la fusée : l'impulsion spécifique est maximale dans le vide, mais est inférieure près de 15 % au décollage au niveau de la mer.

Dans la littérature, les valeurs d'impulsion spécifique sont données dans le vide et dans les conditions thermodynamiques idéales, de sorte qu'elles constituent des bornes supérieures auxquelles les valeurs pratiques sont généralement inférieures de 5 à 10 %.

Vitesse d'éjection des gaz d'échappement

Dans la mesure où le rapport de la force de poussée au débit massique est égal à la vitesse d'éjection des gaz d'échappement, on peut également exprimer l'impulsion spécifique d'un propergol au moyen de la vitesse d'échappement, exprimée en mètres par seconde, selon l'égalité :

avec :

• v_e la vitesse d'éjection des gaz d'échappement, exprimée en m/s
• g₀ l'accélération de la gravité à l'équateur, soit 9,80665 m/s
• I_sp l'impulsion spécifique mesurée en secondes

Fraction massique du propergol, delta V, densité d'impulsion

Fraction massique

On appelle fraction massique du propergol le rapport entre la masse finale du lanceur (après combustion du propergol) et sa masse initiale (avec le propergol avant sa combustion) :

avec :

• f_mass la fraction massique du propergol consommé, exprimée en kg
• m_prop la masse de propergol consommé, mesurée en kg
• M₀ la masse initiale de l'engin spatial (avec le propergol consommé), mesurée en kg

C'est une grandeur qui dépend à la fois de la conception du lanceur et de la densité du propergol employé.

Delta v

Par ailleurs, on désigne couramment par « delta v » le surcroît de vitesse imprimé à un engin spatial par la combustion d'une quantité donnée de propergol. En l'absence de champ de gravité et de frottements, l'équation de Tsiolkowski permet d'exprimmer simplement le delta V à partir de la fraction massique du propergol :

avec :

• Δv la variation de vitesse de l'engin spatial exprimée en m/s
• v_e la vitesse d'éjection des gaz d'échappement, mesurée en m/s
• M_plein la masse de l'engin spatial au décollage, mesurée en kg
• M_vide la masse hors propergol de l'engin spatial, mesurée en kg

On voit clairement avec cette expression que, pour maximiser le delta v, il faut :

1. utiliser un propergol qui permette d'éjection des gaz d'échappement à une vitesse v_e aussi élevée que possible
2. maximiser le rapport M_plein / M_vide, ce qui signifie :

• construire un astronef aussi léger que possible
• utiliser un propergol aussi dense que possible

Le delta v dépend donc à la fois de la masse du véhicule spatial et des qualités intrinsèques (masse volumique et vitesse d'éjection) du propergol utilisé.

Densité d'impulsion

La densité apparente du propergol étant une donnée aussi déterminante que son impulsion spécifique, on définit l'impulsion-densité (ou densité d'impulsion) comme le produit de ces deux grandeurs :

avec :

• I_d l'impulsion-densité exprimée en s•kg/m
• d_prop la densité apparente du propergol mesurée en kg/m
• I_sp l'impulsion spécifique mesurée en secondes

C'est parfois le couple (I_sp, I_d) plutôt que le couple (v_e, d_prop) qui est indiqué dans les tables de valeurs numériques sur les propergols liquides.

Hypergolique / non-hypergolique

On qualifie d'hypergolique un couple d'ergols qui, lorsqu'ils sont mis en contact l'un avec l'autre, autocatalysent leur propre oxydoréduction : la combustion s'initie spontanément, sans qu'il y ait besoin d'un système d'allumage, ce qui simplifie la réalisation du moteur-fusée. La fiabilité de la propulsion s'en trouve améliorée, car il devient possible de contrôler la poussée à l'aide de deux valves (une par ergol) sans devoir recourir à des systèmes de contrôle d'allumage complexes et fragiles. De plus, la nature même des ergols empêche qu'ils ne s'accumulent sous forme d'un mélange explosif à l'origine de surpressions dommageables au moment de l'allumage (hard start). En contrepartie, de tels hypergols sont généralement dangereux à manipuler en raison de leur grande réactivité chimique.

Cryogénique / stockable

On qualifie de cryogénique un propergol dont l'un au moins des ergols doit être maintenu à une température inférieure à -150 °C, température à partir de laquelle certains gaz de l'air se condensent à pression ambiante. De tels propergols sont généralement très performants mais ne peuvent être utilisés qu'au décollage depuis la Terre, car ils ne peuvent être maintenus longtemps à la température requise une fois chargés dans le lanceur. C'est tout particulièrement le cas de l'hydrogène liquide, qui commence à s'évaporer dès qu'il est en réservoir.

A l'opposé, les propergols stockables peuvent être maintenus liquides sur de longues périodes de temps sans nécessiter d'installations particulières pour les conserver.

Dans les années 1940

Les bases de l'astronautique ont été jetées par les ingénieurs allemands durant la seconde guerre mondiale à travers une série d'innovations techniques supportées par toute une gamme de substances chimiques conventionnellement désignées au moyen d'une lettre, notamment (compositions approximatives en fraction massique) :

• A-Stoff : oxygène O₂ liquide (ergol cryogénique utilisé avec le B-Stoff dans les fusées V-2)
• B-Stoff : hydrate d'hydrazine N₂H₄•H₂O ou ( 75% éthanol H₃C-CH₂OH + 25% eau H₂O utilisé avec le A-Stoff dans les fusées V-2 )
• C-Stoff : 57% méthanol CH₃OH + 43% hydrate d'hydrazine N₂H₄•H₂O (utilisé avec le T-Stoff dans le Messerschmitt Me 163B)
• M-Stoff : méthanol CH₃OH
• N-Stoff : trifluorure de chlore ClF₃
• R-Stoff : 57% xylidine H₂N-C₆H₃(CH₃)₂ + 43% triéthylamine N(CH₂CH₃)₃
• S-Stoff : 90-97% acide nitrique HNO₃ + 3-10% ( acide sulfurique H₂SO₄ ou perchlorure de fer FeCl₃ )
• SV-Stoff : ( 85-90% acide nitrique HNO₃ + 10-15% acide sulfurique H₂SO₄ ) ou ( 95% acide nitrique HNO₃ + 5% peroxyde d'azote N₂O₄ )
• T-Stoff : 72-76% peroxyde d'hydrogène H₂O₂ + 18-19% eau H₂O + 5-10% ( 8-oxyquinoline + phosphate de sodium Na₃PO₄ + acide phosphorique H₃PO₄ ), hypergolique avec le C-Stoff

Après la seconde guerre mondiale

Développée notamment au prix de la vie de nombreux prisonniers de guerre, la technologie allemande en matière de propulsion chimique a été reprise dans les années 1950 par les ingénieurs américains et soviétiques, qui expérimentèrent d'autres substances, parfois exotiques, telles que la tétrafluorohydrazine N₂F₄ avec le pentaborane B₅H₉.

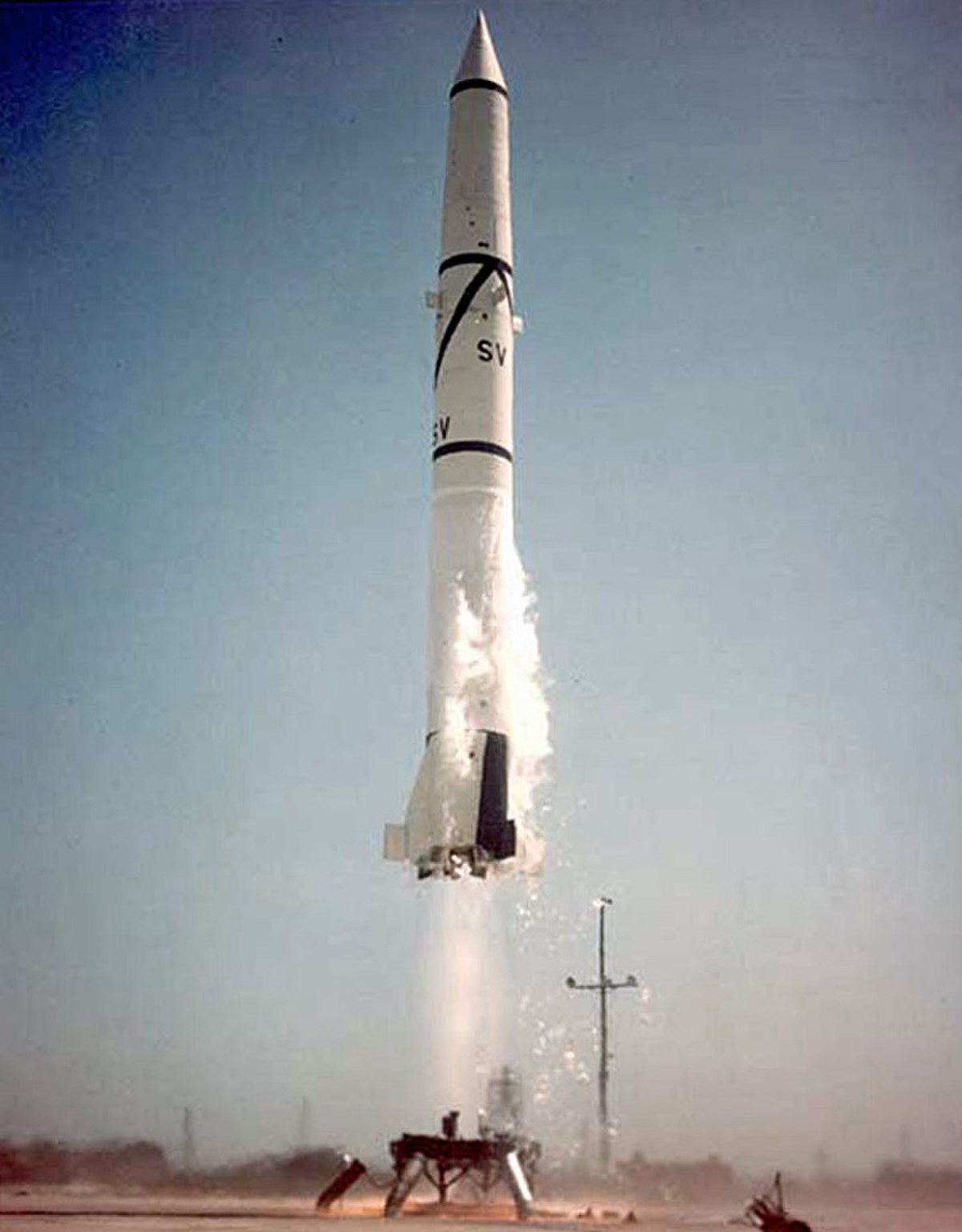

L'éthanol H₃C-CH₂OH a été très utilisé, pur ou mélangé avec d'autres combustibles, par les ingénieurs allemands puis alliés dans les années 1940 en raison de sa chaleur latente de vaporisation élevée, qui permettait de l'utiliser pour refroidir les moteurs. Ses performances sont néanmoins inférieures à celles permises par les hydrocarbures, plus denses et plus énergétiques. Le principal obstacle à l'utilisation d'hydrocarbures comme combustible pour fusées était leur mauvais comportement thermique : en passant dans les circuits de refroidissement des moteurs, les fractions les plus lourdes avaient tendance à polymériser et à bloquer les bulles issues de la vaporisation des fractions les plus légères, ce qui finissait par obstruer les circuits.

Ces problèmes ont été résolus au milieu des années 1950, en réduisant sévèrement la teneur en soufre, qui favorise la polymérisation, ainsi que celle en hydrocarbures insaturés (les plus susceptibles de polymériser), tout en privilégiant les alcanes ramifiés et cycliques, plus résistants à la chaleur que les alcanes linéaires. Les espèces recherchées sont de type ladderane en C₁₂. Ceci a conduit au développement du RP-1, Refined Petroleum-1 ou Rocket Propellant-1 selon les versions. Avec le développement de l'industrie pétrolière et des techniques de raffinage, le RP-1 et l'hydrogène liquide se sont imposés depuis comme combustibles de puissance, tandis que l'hydrate d'hydrazine N₂H₄•H₂O (B-Stoff) était remplacé par des formes anhydres méthylées, monométhylhydrazine H₂N-NHCH₃ (MMH) et diméthylhydrazine asymétrique H₂N-N(CH₃)₂ (UDMH) pour en accroître les performances dans les manœuvres de précision.

Côté oxydant, l'oxygène liquide est resté le comburant des applications de puissance avec le kérosène (RP-1) et l'hydrogène liquide, tandis que les recherches sur le SV-Stoff ont visé à stabiliser l'acide nitrique HNO₃ pour limiter les effets nocifs des vapeurs de dioxyde d'azote NO₂ abondamment libérées par l'acide nitrique (ces vapeurs sont d'ailleurs la raison pour laquelle HNO₃ concentré est appelé acide nitrique fumant, WFNA en anglais, pour White Fuming Nitric Acid). Ceci fut réalisé en diluant HNO₃ dans le peroxyde d'azote N₂O₄, ce qui donnait à l'ensemble une coloration rougeâtre (d'où le nom acide nitrique fumant rouge, RFNA en anglais), tandis que le problème de la corrosion des réservoirs était résolu en ajoutant de l'acide fluorhydrique HF pour passiver la surface intérieure des réservoirs en y déposant une couche de fluorure métallique : c'est ce qu'on appelle l'acide nitrique fumant rouge inhibé, ou IRFNA en anglais.

Aujourd'hui

On a coutume de distinguer formellement trois types de propergols liquides selon le nombre d'ergols qui les constituent :

1. les monergols (ou monoergols), qui ne sont composés que d'un seul ergol
2. les diergols (ou biergols), qui sont composés de deux ergols
3. les triergols, qui sont composés de trois ergols

Cette nomenclature est en fait assez artificielle car la différence fondamentale réside entre les monergols et les autres propergols liquides :

• les monergols fonctionnent sur la base d'une décomposition exothermique catalysée
• les autres propergols reposent sur la combustion d'un ou plusieurs carburants dans un ou plusieurs comburants

Hydrazine

L'hydrazine N₂H₄ est le monergol le plus couramment employé, notamment dans les phases finales de descente des sondes spatiales avant atterrissage sur leur cible : ce fut le cas des landers du programme Viking ainsi que de la mission Phoenix, arrivée sur Mars le 25/05/2008. La sonde Mars Reconnaissance Orbiter a été mise en orbite avec un réservoir de plus d'une tonne d'hydrazine pour stabiliser sa trajectoire autour de Mars. L'hydrazine se décompose de façon très exothermique sur catalyseur métallique d'iridium sur alumine Al₂O₃ ou nanofibres de carbone ou, plus récemment, du nitrure de molybdène sur l'alumine, qui catalysent les réactions :

1. 3 N₂H₄ → 4 NH₃ + N₂
2. N₂H₄ → N₂ + 2 H₂
3. 4 NH₃ + N₂H₄ → 3 N₂ + 8 H₂

Ces réactions dégagent suffisamment d'énergie pour conduire la chambre de combustion à 800 °C en une milliseconde avec un très bon rendement, d'où une impulsion spécifique dans le vide d'environ 220 s.

Propergols stockables

Le développement des technologies à propergols stockables a été mené dans un but largement militaire, essentiellement afin de mettre à disposition des arsenaux une batterie de missiles prêts à être tirés dans les délais les plus brefs sur la période de temps la plus longue possible à partir d'installations aussi réduites que possible. La plupart des lanceurs russes et américains à propergols stockables sont ainsi dérivés de missiles ballistiques intercontinentaux.

Combustibles Aérozine 50, UDMH, UH 25 ou MMH

Le mélange 50% hydrazine H₂N-NH₂ + 50% UDMH H₂N-N(CH₃)₂ est appelé aérozine 50. C'est un combustible développé aux États-Unis dans les années 1950 au départ pour équiper les missiles Titan II, à l'origine de lanceurs à la suite desquels ce carburant a été très employé dans l'astronautique ; il fut notamment à l'honneur dans la mission Apollo 11 pour avoir assuré l'alunissage puis le décollage du LEM. L'aérozine 50 est un peu moins dense que l'hydrazine pure et a un point d'ébullition un peu moins élevé, mais offre une stabilité et un temps de réponse optimisés avec le NTO (peroxyde d'azote N₂O₄).

La France avait opté dès les années 1960 pour une propulsion NTO / UDMH avec les fusées Diamant, à l'origine du programme Ariane : lancées depuis Hammaguir (Algérie) jusqu'en 1967, puis à partir du Centre spatial guyanais de Kourou à partir de 1970, les fusées Diamant ont connu trois échecs et neuf succès, dont la mise en orbite du satellite Astérix en 1965 ainsi que de Castor et Pollux en 1975. Afin d'assurer la propulsion du lanceur Ariane 1, le programme Ariane avait opté, dans la continuité des fusées Diamant, pour une propulsion à l'UDMH pure, qui fut en partie à l'origine de l'échec du second lancement de la fusée, en 1980. Après cela, les lanceurs Ariane 2 à Ariane 4 fonctionnèrent avec de l'UH 25, un mélange 75% UDMH H₂N-N(CH₃)₂ + 25% hydrate d'hydrazine H₂N-NH₂•H₂O, Ariane 4 devenant l'un des lanceurs les plus fiables au monde, avec un taux de succès de plus de 97 %.

Plus récemment, la MMH H₂N-NHCH₃ s'est imposée face aux diverses combinaisons d'hydrazine et d'UDMH pour le fonctionnement dans l'espace ; elle est notamment employée dans le système de manœuvre orbital (OMS) de la navette spatiale de la NASA ainsi que dans l'étage à propergol stockable (EPS) d'Ariane 5.

Oxydant NTO ou MON

Le peroxyde d'azote N₂O₄, généralement désigné par NTO (pour Nitrogen Tetroxide), est l'oxydant « historique » avec tous ces carburants azotés : il est à la fois hypergolique avec eux, et stockable dans les conditions terrestres. Aujourd'hui, il est rarement utilisé pur mais mélangé avec du monoxyde d'azote N≡O dans des proportions variables, afin de limiter les effets de la corrosion du NTO, notamment sur les alliages en titane utilisés dans les systèmes de propulsion. Un mélange de x% de N≡O avec (100-x)% de NTO est appelé MON-x (pour Mixed Oxides of Nitrogen), la limite étant le MON-40 ; les Américains utilisent généralement du MON-3, tandis que les Européens semblent préférer le MON-1,3.

Actuellement, le propergol NTO / aérozine 50 est surtout employé au décollage, les systèmes MON / MMH sont utilisés pour les ajustements orbitaux dans l'espace sur des engins assez gros et pour des périodes d'utilisation de l'ordre de quelques semaines, et l'hydrazine comme monergol reste la solution privilégiée pour le positonnement des engins plus petits tels que des satellites ou des sondes sur des périodes de temps se chiffrant en mois, voire en années.

Propergols cryogéniques LOX / RP-1 ou LH2

Propergol LOX / RP-1

Le RP-1 a été largement utilisé aux États-Unis dans les années 1960 et 1970 comme combustible de puissance pour les premiers étages de lanceurs tels que les fusées Atlas, Titan I, Delta, Saturn I et IB, et bien sûr Saturn V, célèbre pour ses lancements du programme Apollo et du laboratoire Skylab. A la fois dense et stockable, optimisé pour les moteurs-fusée, il offre d'excellentes performances au décollage avec l'oxygène liquide, généralement désigné par l'acronyme LOX.

A la différence des propergols azotés, le système LOX / RP-1 n'est pas hypergolique et nécessite donc un système d'allumage dans le moteur pour initier la combustion. Il est 8 % moins dense que le système NTO / aérozine 50 mais fournit une impulsion spécifique légèrement supérieure (3 %). Il est surtout bien moins dangereux à manipuler.

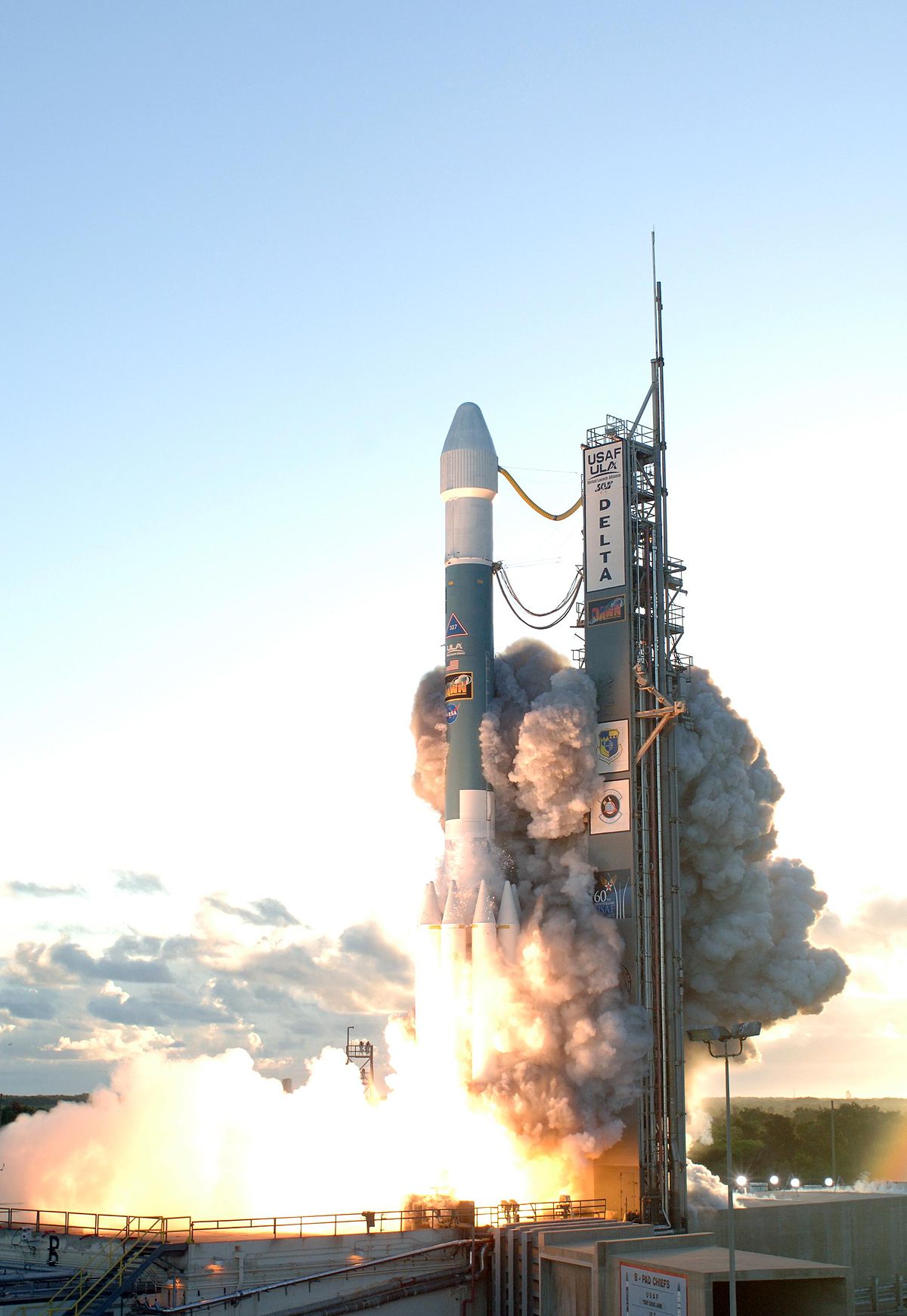

Les lanceurs Delta, qui devaient être retirés du service dans les années 1980 au profit des navettes spatiales, ont été remis sur le devant de la scène suite à l'explosion de Challenger en 1986, et le Delta II est aujourd'hui un pilier de l'astronautique américaine, avec une impressionnante série de sondes spatiales lancées dans le système solaire ; leur premier étage est propulsé au LOX / RP-1 tandis que le second est propulsé au NTO / aérozine 50. Ces lanceurs devraient être retirés du service en 2011.

Propergol LOX / LH2

L'hydrogène liquide, généralement désigné par l'acronyme LH2, est le plus puissant combustible utilisé avec l'oxygène liquide : son impulsion spécifique est supérieure de près de 30 % à celle du RP-1, mais la densité apparente d'un système LOX / LH2 est inférieure également de près de 30 % à celle d'un système LOX / RP-1. Son utilisation pose donc des problèmes d'encombrement des réservoirs et d'aérodynamisme au décollage, les forces de frottement sur le lanceur pouvant faire perdre l'avantage énergétique procuré par les systèmes à LH2 par rapport aux systèmes à RP-1.

De surcroît, l'hydrogène liquide est une substance particulièrement fugace dont la manipulation implique de tenir compte de forts risques d'explosion, en disposant d'une technologie cryogénique robuste permettant de manipuler un fluide à une température n'excédant jamais 20,28 K, soit -252,87 °C. Enfin, la technologie de liquéfaction de l'hydrogène est coûteuse en énergie et doit gérer le problème de l'isomérie de spin du dihydrogène : à température ambiante, l'orthohydrogène représente 75 % des molécules, proportion qui tombe à 0,21 % à l'état liquide au terme d'une transition exothermique qui tend à réchauffer l'hydrogène une fois liquéfié en accélérant son évaporation.

Autres propergols liquides

CLF3 ou CLF5 / N2H4

Le trifluorure de chlore ClF₃ et le pentafluorure de chlore ClF₅ sont deux oxydants qui ont été étudiés — et développés — pendant la guerre froide en vertu de leur densité élevée, de leur facilité de stockage et des performances avec l'hydrazine. Ce sont néanmoins des composés réellement dangereux à manipuler, qui ont tendance à enflammer la moindre matière oxydable, et qui constituent donc un danger majeur pour tous les intervenants amenés à les manipuler. De surcroît, leurs gaz d'échappement contiennent du fluorure d'hydrogène HF et du chlorure d'hydrogène HCl, particulièrement nocifs pour l'environnement.

Triergols

Les triergols ont été étudiés de façon intensive aux États-Unis et en Union Soviétique, sans jamais aboutir à des réalisations concrètes en raison de leur coût prohibitif et surtout des obstacles technologiques à leur mise en œuvre. Les plus connus sont :

• LO2 / LBE + LH2, c'est-à-dire oxygène liquide avec hydrogène liquide dopé au béryllium, rapidement abandonné en raison du coût et de la dangerosité du béryllium et de ses oxydes

• NTO / MMH + LBE (puis aluminium), c'est-à-dire peroxyde d'azote avec monométhylhydrazine dopée au béryllium (puis à l'aluminium pour des raisons de coût et de toxicité), abandonné malgré tout également en raison de la difficulté à mettre en œuvre une propulsion liquide à partir d'un métal solide

• LF2 / LLI + LH2, c'est-à-dire fluor liquide avec lithium liquide et hydrogène liquide, a priori le plus puissant propergol connu mais dont la mise en œuvre nécessiterait de maîtriser ensemble et de sécuriser dans le même engin spatial la technologie des trois ergols les plus exigeants qu'on puisse imaginer

Données nominales au niveau de la mer

Le tableau déroulant qui suit reproduit un formulaire ASCII donnant les principales grandeurs caractérisant un propergol liquide par oxydant et par combustible en détaillant si nécessaire les nuances de proportions dans les mélanges :

Le site https://www.braeunig.us/space/ présente des données similaires.

Comparaison des données au niveau de la mer et dans le vide

Les données du tableau ci-dessous sont issues de l'ouvrage de Huzel & Huang intitulé « Modern Engineering for Design of Liquid-Propellant Rocket Engines », 1992, American Institute of Aeronautics and Astronautics, Washington, ISBN 1563470136 ; on y trouve les résultats publiés par la société Rocketdyne sur la base de calculs menés en supposant une combustion adiabatique, une détente isentropique uniaxiale et l'ajustement continu du rapport de mélange oxydant/combustible en fonction de l'altitude. Ces calculs sont menés pour une pression en chambre de combustion de 1 000 PSI, c'est-à-dire 1 000 « livres par pouce-carré » (Pounds per Square Inch), ce qui correspond, en unités internationales (S.I.), à 6 894 757 Pa. La vitesse d'éjection aux pressions inférieures peut être estimée en appliquant un coefficient à partir de l'abaque ci-contre.

Les grandeurs reproduites dans ce tableau sont les suivantes :

• ratio, le rapport de mélange (débit massique de l'oxydant / débit massique du combustible)
• v_e, la vitesse d'éjection des gaz d'échappement, exprimée en mètres / seconde
• d, la densité apparente du propergol, exprimée en grammes / cm
• T_C, la température d'équilibre dans la chambre de combustion, exprimée en °C
• C*, la vitesse caractéristique, exprimée en mètres / seconde

L'intérêt de ce tableau est d'expliciter l'évolution des paramètres entre le décollage et l'arrivée en orbite : à gauche, les valeurs au niveau de la mer ; à droite, les mêmes dans le vide. Il s'agit chaque fois des valeurs nominales calculées pour un système idéal, arrondies en unités S.I. (les compositions sont exprimées en pourcentages massiques) :
