Tupolev Tu-144

Tu-144
Rôle	Avion de ligne supersonique
Constructeur	Tupolev
Premier vol	31 décembre 1968
Mise en service	26 décembre 1975
Retrait	1 juin 1978
Premier client	Aeroflot
Client principal	Aeroflot
Production	1972 - 1985
Variantes	Tu-244

Le Tupolev Tu-144 (nom de code OTAN : Charger) est un avion de ligne supersonique construit par le bureau d'études Tupolev. Les médias occidentaux l'ont surnommé « Concordski » (Konkordski) ou « Concordoff », un nom à consonance russe pour souligner sa ressemblance avec le Concorde, le Tu-144 ayant bénéficié dans son développement de l'espionnage industriel soviétique.

Le prototype vola le 31 décembre 1968 près de Moscou, deux mois avant le Concorde. Le Tu-144 passa le mur du son le 5 juin 1969 et atteignit Mach 2 le 26 mai 1970. Il devint ainsi le premier transport commercial à dépasser Mach 2 et l'avion commercial le plus rapide de l'histoire quelques mois avant le Concorde. Toutefois, en raison d'un manque de fiabilité, l'avion ne connut pas de réelle carrière commerciale.

Développement

La conception du Tu-144 doit beaucoup à l'espionnage industriel, les usines françaises de Sud-Aviation (Aérospatiale) ayant particulièrement été mises à contribution. Lorsque Sergei Pavlov (officiellement directeur du bureau parisien d'Aeroflot) fut finalement arrêté en 1965, il était en possession de plans détaillés des freins, du train d'atterrissage et de la cellule du Concorde. Un autre agent, Sergei Fabiew, qui avait réussi à obtenir des plans sur la nature des nervures de voilure usinées en Italie par Fiat, n'a été arrêté qu'en 1977.

Cet espionnage a sans doute permis aux Soviétiques de comparer plus précisément les deux conceptions, mais le prototype du Tu-144 en 1970 n'était pas une simple copie du Concorde, et sur la base de nombreux essais, des changements considérables furent apportés entre le prototype et le modèle de pré-production Tu-144S (n 77101).

L'accident du Bourget

Le programme de développement du Tupolev subit un sérieux revers le 3 juin 1973 au Salon du Bourget : ce jour-là, lors de sa seconde démonstration en vol, le premier modèle de production (n 77102) s'écrasa en flammes au-dessus de Goussainville, détruisant une quinzaine de maisons, une école — heureusement fermée ce jour-là — tuant les six membres d'équipage et huit personnes au sol.

Le dernier jour du salon, le Concorde et le Tupolev 144 étaient présentés devant un public de 350 000 personnes. Concorde fit une première démonstration, suivi par le Tupolev. À la fin de son ascension verticale à pleine puissance, aux environs de 1 200 m, au moment où les plans canards du fuselage avant furent rétractés, l'avion décrocha, bascula en piqué et lorsque le pilote tenta de le redresser, tout en redéployant les plans canards, l'important facteur de charge causa la rupture de l'aile gauche. Selon des témoins au sol, l'incendie aurait résulté de la rupture d'un plan canard avant gauche qui aurait perforé un réservoir ou se serait introduit dans un moteur et provoqué l'explosion, détruisant l'aile. Pendant la tentative de l'équipage pour redresser l'avion, une caméra d'une chaîne de télévision française, utilisée par un participant russe pour filmer le vol, tomba sur le sol de la cabine de pilotage et fit perdre un temps précieux aux pilotes.

Des informations d'archives, maintenant ouvertes au public, indiquent que la boîte noire fut ramenée en URSS et analysée. On pense maintenant que la cause de l'accident serait une modification réalisée au sol, par l'équipe d'ingénieurs, sur les capteurs du système de stabilisation automatique, la veille du second jour de démonstration en vol. Ces changements auraient eu pour but d'étendre le domaine de vol Tu-144 en démonstration, afin de réaliser une meilleure démonstration que le Concorde. À l'origine, pour des raisons de sécurité, le contrôle de la surface de déflexion était limité à 5°, avec les plans canards sortis. La modification effectuée consista à désactiver cette limitation, ce qui, après rétractation des plans canards, aurait entrainé une erreur du circuit électronique d'autostabilisation se traduisant par une commande de déflexion des élevons de 10° vers le bas et provoqué une perte de contrôle et la mise en piqué immédiate du Tupolev.

Une autre explication avancée à l'époque aurait été que le pilote avait voulu éviter un Mirage III en vol au-dessus de lui et dont il ignorait la présence.

En service

Le Tu-144S entra en service le 26 décembre 1975, transportant du courrier et du fret entre Moscou et Alma-Ata en préparation d'une ouverture de la ligne au trafic passagers, qui intervint en novembre 1977. Il y eut une courte période d'exploitation en vol régulier mais le 23 mai 1978, le premier Tu-144D (n 77111) connut une panne en vol lors d'un vol de qualification et s'écrasa, à Iegorievsk, causant la mort de 2 des 8 membres de son équipage. En conséquence, le vol Aeroflot du 1 juin 1978 fut le cinquante-cinquième et dernier vol régulier.

Un vol régulier mais seulement avec du fret fut rétabli le 23 juin 1979, utilisant le nouveau modèle Tu-144D, y compris sur de plus longs itinéraires comme Moscou ⇄ Khabarovsk grâce à l'autonomie supplémentaire liée à l'emploi de moteurs plus économes (RD-36-51).

En comptant les 55 vols passagers, il n'y eut que 102 vols réguliers, tous opérés par Aeroflot, avant la fin définitive du service commercial.

Après la fin des vols réguliers

Bien que les vols réguliers aient été arrêtés en 1978, on pense qu'Aeroflot a continué à utiliser le Tu-144D, avec quelques vols occasionnels dans les années 1980. Un rapport fait état d'un vol de Crimée à Kiev en 1987. De même, la production du Tu-144 ne s'est arrêtée qu'en 1984, et le Tu-144D n 77116, partiellement assemblé, ne fut jamais terminé.

Dans les années 1980, les deux derniers modèles de production en état de vol ont été utilisés pour des essais, notamment pour la recherche sur la couche d'ozone à haute altitude. Durant ces essais, ils ne furent pas autorisés à dépasser Mach 1. Ces deux avions, n 77114 et n 77115, sont conservés aujourd'hui à l'usine Tupolev de Joukovski. Ces essais se poursuivirent jusqu'en 1990.

High Speed Commercial Research

En 1990, Tupolev se mit en relation avec la NASA et proposa d'utiliser un Tu-144 comme banc d'essai pour le programme High Speed Commercial Research, dont le but était de concevoir un avion de ligne supersonique de deuxième génération. En 1995, le Tu-144D numéro 77114 (assemblé en 1981 mais n'ayant que 82 heures et 40 minutes de vol au compteur) fut sorti de son stockage. D'importantes modifications, pour un montant de 350 millions de dollars, ont eu lieu, incluant la remotorisation. Les anciens réacteurs furent remplacés par ceux équipant le bombardier Tu-160. Cette nouvelle version fut baptisée Tu-144LL, LL signifiant Letayuschaya Laboratoriya, soit Laboratoire Volant. Il réalisa 27 vols en 1996 et 1997. En 1999, le projet fut abandonné.

Depuis l'arrêt des vols

En 2000, le musée automobile et technologique de Sinsheim racheta le n 77112 qui se trouvait à Zhukovsky. L'appareil a été démonté puis transporté par voie fluviale et terrestre jusqu'au musée. Il y est exposé avec un ancien Concorde d'Air France.

La cellule du n 77113 a été ferraillée à l'usine de Zhukovsky en 2001. L'entreposage à l'extérieur pendant plus de 20 ans avait endommagé l'appareil et il était considéré comme dangereux.

Il semble que le Tu-144LL ait été vendu aux enchères en juin 2001 pour 11 millions de dollars mais l'avion ne fut finalement pas vendu - Tejavia écrivit en septembre 2003 que le contrat n'avait pas été signé. Les réacteurs Kuznetsov NK-321 utilisés sur le Tu-144LL sont en effet considérés comme du matériel militaire puisqu'ils assurent aussi la propulsion du Tu-160. Le gouvernement russe refusa donc la licence d'exportation.

Chronologie

• 31 décembre 1968 : premier vol du prototype avec Edward V. Elyan aux commandes.
• 5 juin 1969 : le prototype passe le mur du son.
• 26 mai 1970 : Mach 2 est atteint.
• 3 juin 1973 : crash du premier appareil de production (n 77102) à Goussainville pendant le salon du Bourget.
• 26 décembre 1975 : le Tu-144S entre en service, transportant seulement du fret.
• Novembre 1977 : ouverture de la route Moscou ⇄ Alma-Ata au transport de passagers.
• 23 mai 1978 : accident à l'atterrissage du premier Tu-144D (n 77111) à Iegorievsk lors de son 5 vol.
• 1 juin 1978 : dernier vol régulier et arrêt du service commercial suite à l'accident du 23 mai.
• 23 juin 1979 : rétablissement d'un vol régulier, mais uniquement avec du fret.
• 1985 : arrêt de la production du Tu-144. Le dernier, n 77116 reste inachevé.
• 1987 : fin des vols du Tu-144 avec Aeroflot.
• 27 février 1990 : tout dernier vol d'un Tu-144D.
• 29 novembre 1996 : premier vol d'essai du Tu-144LL, version militarisée du Tupolev 144.
• 14 avril 1999 : tout dernier vol d'un Tupolev Tu-144 avec le n 77114.
• Octobre 2000 : un des 4 Tu-144 présevés à Zhukovsy (le n 77112) est partiellement démonté pour être transporté au musée automobile et technologique de Sinsheim.
• 6 avril 2009 : décès d'Edward V. Elyan, pilote du tout premier vol d'essai du Tu-144, à l'âge de 82 ans.

Le fuselage

Le Tu-144, ainsi que le Concorde, avait un fuselage étroit, comparé aux avions de ligne subsoniques moyens et long-courriers.

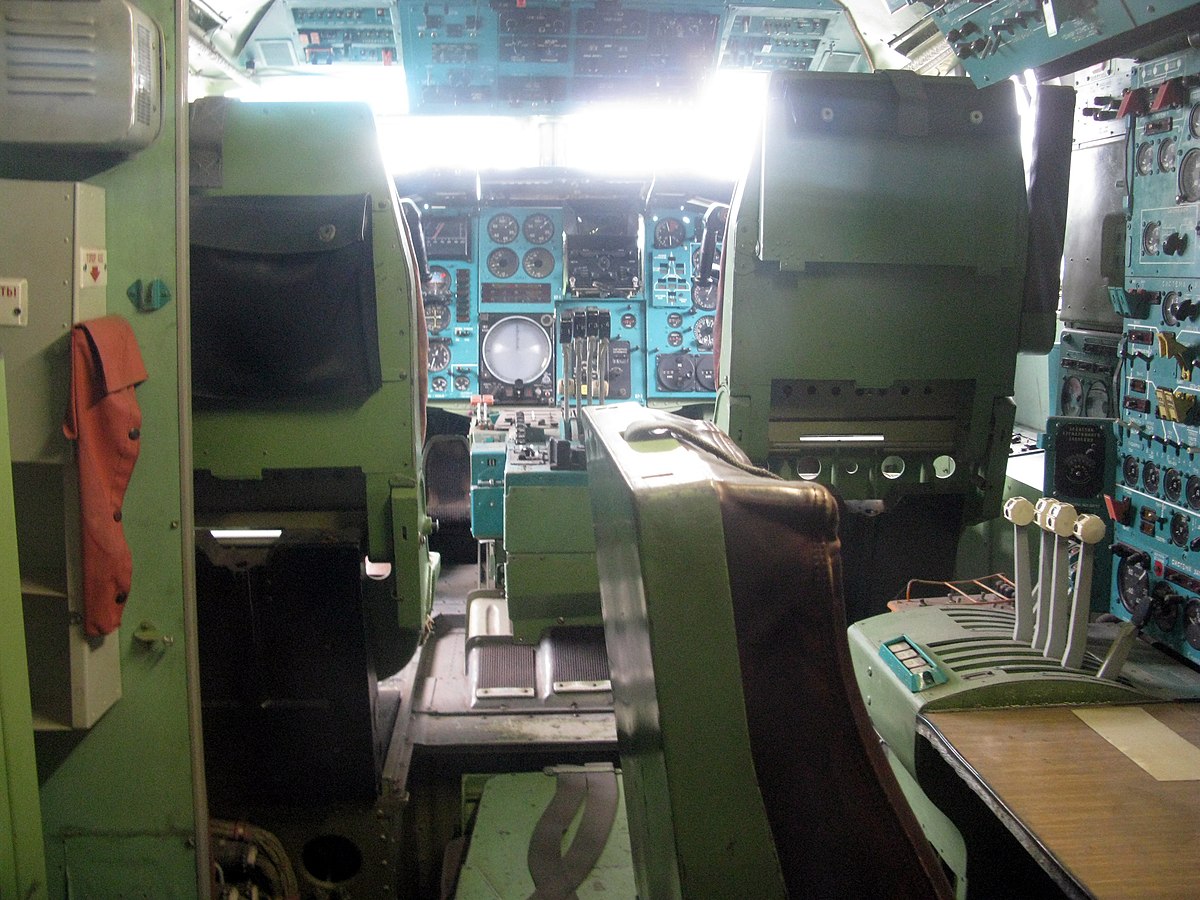

Le cockpit

La cabine

Durant le service passager, la cabine est divisée en deux parties et pouvait accueillir 120 passagers. À l'avant, pour la première classe, les sièges sont disposés à 4 de front, avec un couloir au milieu. Le reste de la cabine était réservé à la classe économique. Les sièges étaient au nombre de 5 par rangée, 3 à droite et 2 à gauche.

La voilure

L'avion est équipé d'une aile en double delta à fort angle de flèche pour une meilleure pénétration dans l'air à vitesse supersonique. Il ne disposait pas de volets ni d'aérofreins. Les gouvernes de profondeur et les ailerons sont placés sur les mêmes élevons.

L'aile delta avait un faible allongement, ce qui créait une faible portance. Le décollage se faisait à près de 400 km/h et l'avion atterrissait à plus de 300 km/h

La canard rétractable

À l'exception du prototype, les appareils sont équipés d'un canard rétractable, placés à l'arrière du cockpit, sur le haut du fuselage, disposant de volets de courbure. Ces plans, appelés « moustaches », sont utiles au contrôle du tangage à basse vitesse, l'aile delta ne fournissant pas la portance suffisante.

Le nez basculant

L'aile delta étant peu portante à basse vitesse, l'avion devait adopter une position très cabrée, ce qui réduisait considérablement la visibilité à basse vitesse. Pour remédier à ce problème, le Tu-144, tout comme le Concorde, disposait d'un nez basculant.

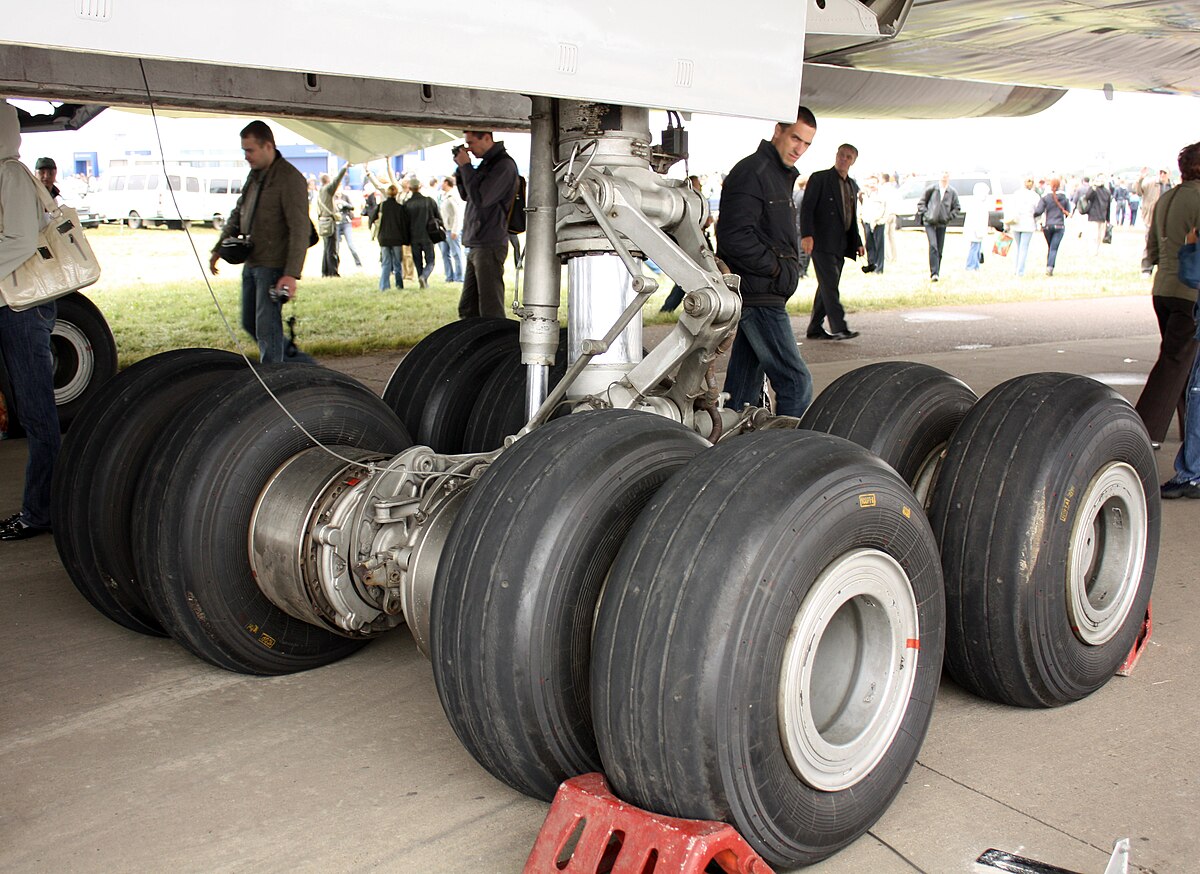

Les trains d'atterrissage

Le Tu-144 dispose d'un train d'atterrissage dit tricycle. Cependant, la disposition était différente entre le prototype et les appareils de série.

Le prototype

Le train avant du prototype se replie vers l'arrière. Pour le train principal, chaque ensemble comprenait 6 roues et se trouvait à l'extérieur du bloc moteur. Il se repliait vers l'avant, dans l'épaisseur de l'aile, d'où la petite taille des roues.

Les appareils de série

Un nouveau train d'atterrissage a été développé à partir de l'appareil de préproduction n 77101. Le train avant se replie, cette fois, vers l'avant. Des changements importants ont eu lieu sur le train principal. Chaque ensemble comprend 8 roues réparties sur 2 essieux et se situe sous les nacelles. Un espace suffisamment grand entre les 2 conduites d'air permettait de loger le train principal, un fois replié.

Motorisation

Le Tu-144 est propulsé grâce à 4 turboréacteurs placés dans 2 nacelles se trouvant sous les ailes.

Le principal problème consistait à réduire la vitesse de l'air entrant dans le moteur. L'installation de rampes, comme sur le Concorde, permet de faire passer l'air entrant à vitesse subsonique.

Caractéristiques

Le modèle Tu-144S avait des réacteurs Kouznetsov NK-144 tandis que le modèle Tu-144D était propulsé par des moteurs Koliesov RD-36-51 plus puissants et plus économes en carburant (particulièrement en super-croisière, ne nécessitant pas l'usage de la post-combustion), et assurant donc une bien meilleure autonomie. Les Tu-144 et Tu-144S équipés du moteur NK-144 ne pouvaient pas voler à Mach 2 sans utiliser la post-combustion, mais une vitesse de croisière de Mach 1,6 était possible.

Il a été construit 16 Tu-144 en état de vol, à savoir :

• 1 prototype Tu-144 (n 68001)
• 1 Tu-144S de préproduction (n 77101)
• 9 Tu-144S de production (n 77102 à 77110) dont 1 reconverti en Tu-144D
• 5 Tu-144D améliorés (n 77111 à 77115) dont 1 reconverti en Tu-144LL

Un dernier avion reste inachevé et ne vola pas ; il a été stocké à l'usine de Voronezh, jusqu'en 1995 et fut ferraillé. Il y a eu au moins une cellule supplémentaire pour les essais statiques au sol en parallèle avec le développement du prototype n 68001.

Parmi les 16 appareils entièrement construits, 7 sont préservés, 7 ont été ferraillés et 2 se sont accidentés. Cela représente 43,75 % des appareils qui existent encore ; par comparaison, 90 % des Concorde sont préservés.

Description individuelle

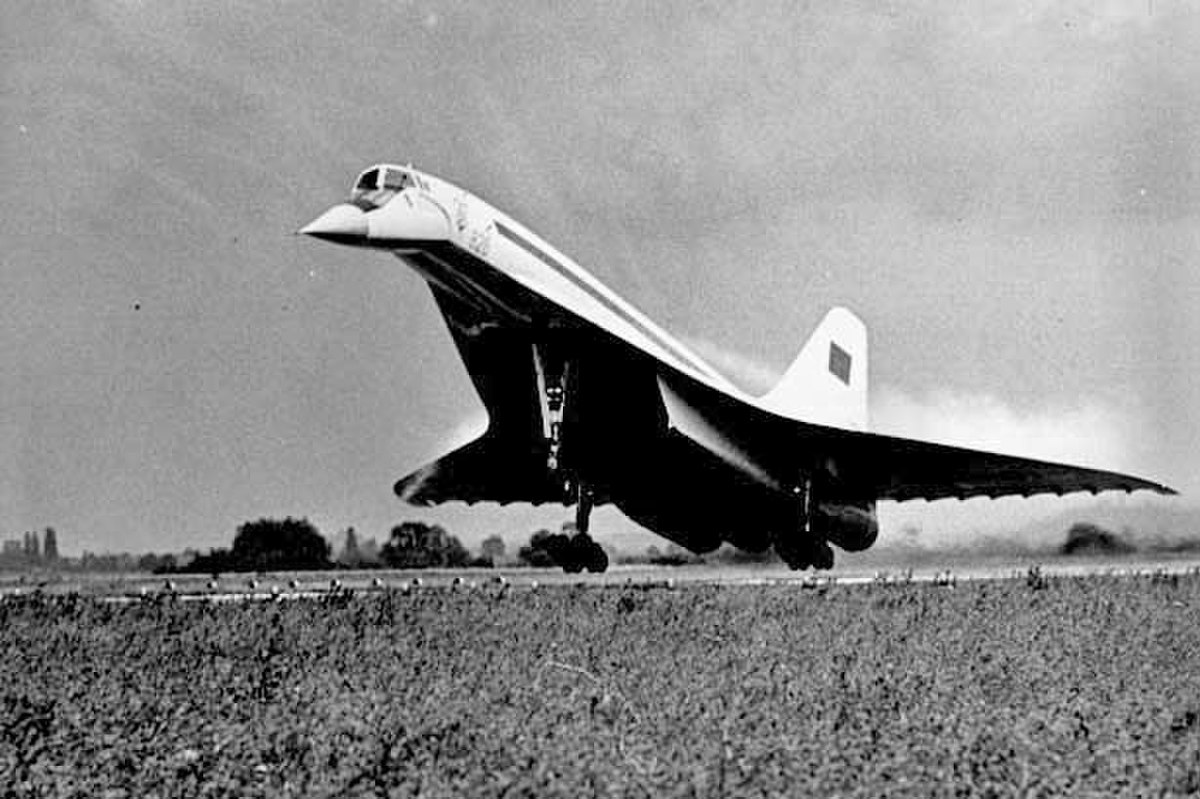

• 00-1 (CCCP-68001) fut le prototype du Tu-144, ainsi que le premier supersonique civil au monde à voler, le 31 décembre 1968 ; vol d'une durée de 37 minutes. Cet appareil franchit le mur du son (Mach I) le 5 juin 1969 et Mach II le 26 mai 1970. Il participa au 29ème Salon du Bourget en 1970 où il rejoignit le Concorde pour la première fois. Il fit son dernier vol le 27 avril 1973 vers Zhukovsky et fut ferraillé en 1977.

• 01-1 (CCCP-77101) était l'appareil de pré-production. Il vola pour la première fois le 1 juin 1971. Cet appareil était légèrement différent du prototype ; l'aérodynamique fut amélioré, les ailes modifiées, leur surface augmentée et le fuselage a été allongé. Un autre changement important a été la nouvelle configuration des moteurs en deux nacelles séparées avec deux moteurs de chaque côté. La masse au décollage a été poussée à 190 tonnes. Cet appareil a été ferraillé en 1985.

• 01-2 (CCCP-77102) était le premier Tu-144 de production. Il participa au 30 Salon du Bourget et s'écrasa le 3 juin 1973 à Goussainville.

• 02-1 (CCCP-77103) fit son premier vol le 13 décembre 1973. Il fut utilisé dans une série de vols dans différentes villes d'URSS où furent testés la navigation et le système de vol. Il a été ferraillé en 1984 à Zhukovsky.

• 02-2 (CCCP-77144) était d'abord immatriculé CCCP-77104. Il a fait son premier vol le 14 juin 1974, a participé au Salon du Bourget en 1975. Cet appareil fut ferraillé en 1987 à Zhukovsky.

• 03-1 (CCCP-77105) a volé pour la première fois à Voronezh le 30 novembre 1974. Cet appareil est le premier à recevoir les nouveaux moteurs Koliesov RD-36-51 du Tu-144D, en 1976. Il fit le plus long vol d'un Tu-144 avec une distance de 6200 km. Il a été retiré des vols d'essais en 1978, abandonné près de Zhukovsky et fut finalement ferraillé en 1993.

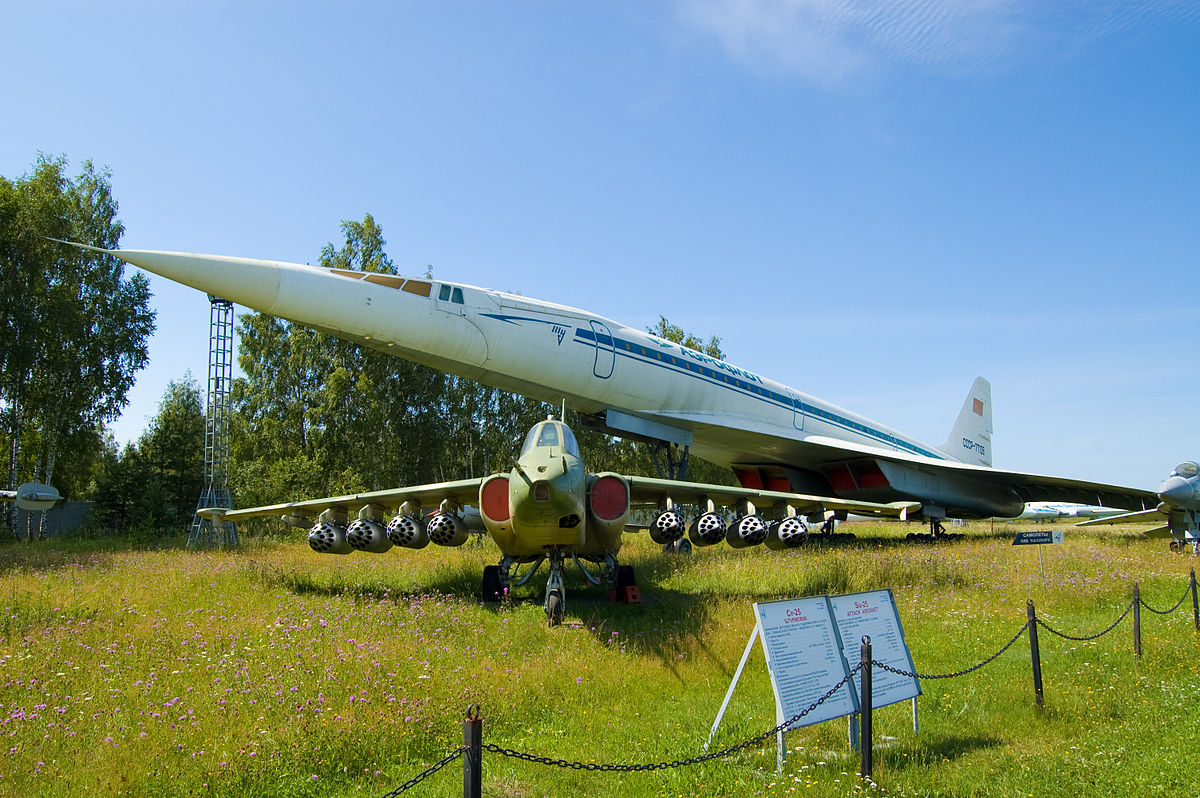

• 04-1 (CCCP-77106) est le plus ancien Tu-144 préservé. Il a fait son premier vol le 4 mars 1975 à Voronezh. Son dernier vol se fit pour être livré au Central Air Force Museum (en) à Monino où il est actuellement exposé.

• 04-2 (CCCP-77108) n'a jamais été exploité par Aeroflot. Cet appareil ne fit que 50 vols, d'une durée de 68 heures et ne passa que 6 heures à vitesse supersonique. Il se trouve au musée de Samara State Aerospace University.

• 05-1 (CCCP-77107) a fait son premier vol le 20 août 1975. Son dernier vol, vol de livraison à l'institut d'aviation du Kazan State Technical University (en) où il est visible, se fit le 29 mars 1985.

• 05-2 (CCCP-77109) fut l'un des deux appareils utilisés pour des vols commerciaux sur la route Moscou - Alma-Ata. Il fut entreposé à l'usine de Voronezh suite à l'arrêt du service et fut ferraillé en 1995 avec le n 77116.

• 06-1 (CCCP-77110) était le second appareil qui fit des vols commerciaux avec le CCCP-77109 sur la même route. L'appareil se trouve à Ulyanovsk au musée de l'aviation civile.

• 06-2 (CCCP-77111) ne fit que 5 vols pour une durée totale de 9 heures. Il réalisa un atterrissage forcé à Iegorievsk, suite à un incendie à bord, le 23 mai 1978, moins d'un mois après son premier vol.

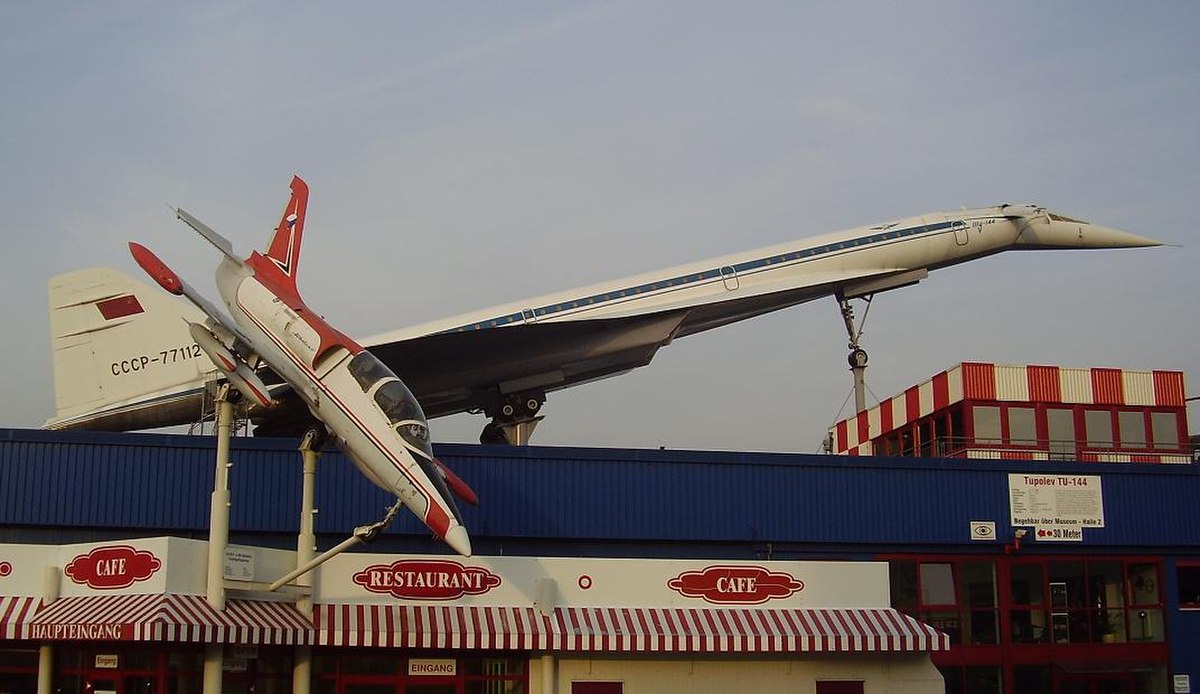

• 07-1 (CCCP-77112) a été racheté par le musée automobile et technologique de Sinsheim. En octobre 2000, le nez, les ailes, la dérive et la queue ont été retirés et l'avion fut transféré sur une barge pour un voyage de Moscou jusqu'à Sinsheim en passant par la mer Baltique. Il est exposé avec le Concorde Fox-Bravo (F-BVFB) sur le toit du musée.

• 08-1 (CCCP-77113) subit une destruction d'un moteur en vol, à vitesse supersonique, le 31 août 1980. L'équipage avait dû faire un atterrissage d'urgence à la Engels Air Force Base (en). Il a été ferraillé en 2001 à Zhukovsky.

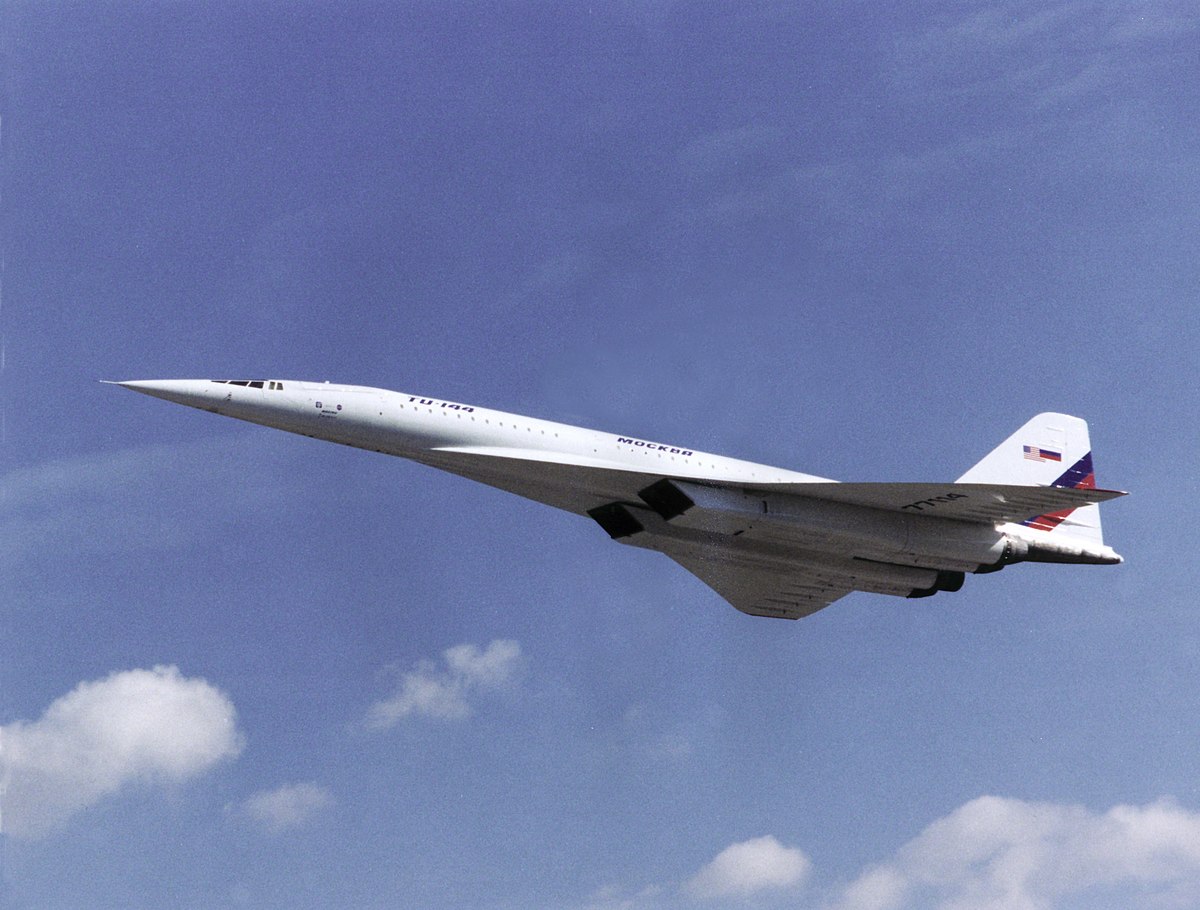

• 08-2 (RA-77114) a été choisi pour servir de banc d'essais dans un programme commun entre Tupolev et la NASA. Il fut entièrement transformé ; les anciens moteurs RD-36-51A ont été remplacés par des NK-321 équipant le Tu-160. L'appareil fut rebaptisé Tu-144LL Flying Laboratory. Cette nouvelle version fit son premier vol le 29 novembre 1996. Il fut le dernier Tu-144 à voler, le 14 avril 1999 avec un vol autour de Zhukovsky. Il reste à Zhukovsky mais n'est plus en état de vol.

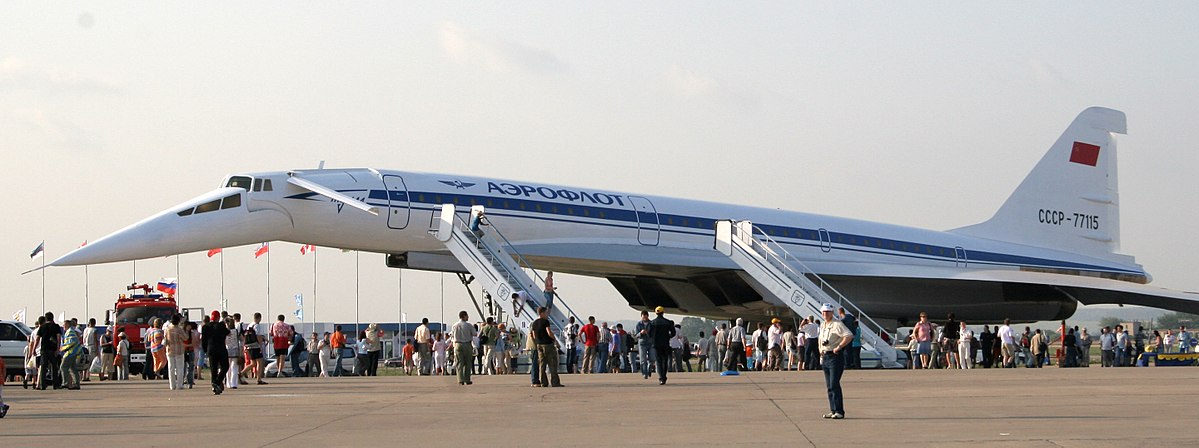

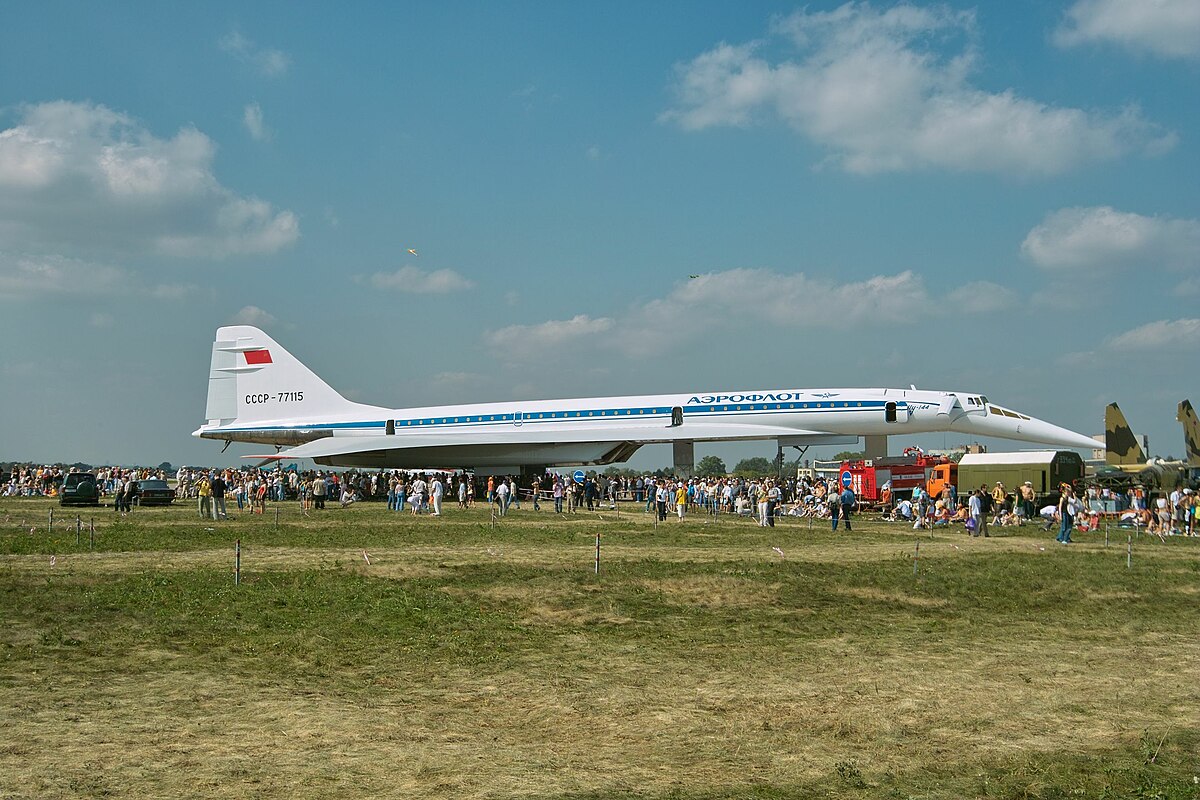

• 09-1 (CCCP-77115) est le dernier appareil achevé. Il fit son premier vol le 4 octobre 1984 à Voronezh. Il a été désigné pour être converti en Tu-144LL mais la conversion n'a jamais été réalisée. Il reste entreposé à Zhukovsky.

• 09-2 (CCCP-77116) n'a jamais été achevé et ne vola pas. Il devait être enregistré comme CCCP-77116. La carcasse resta entreposée à Voronej et fut ferraillée en 1995.

Tableau récapitulatif

L'une des principales raisons de l'échec du programme est un nombre d'accident important, comparé au nombre de vols. Au cours de sa carrière, le Tupolev 144 aura connut deux accidents mortels en moins de 5 ans.

• Le premier eut lieu au Bourget, le 3 juin 1973, devant de très nombreux spectateurs. L'appareil s'est abattu sur Goussainville, faisant 8 morts au sol, en plus des 6 membres d'équipage. Suite à cet accident, le public adopta une certaine méfiance envers l'aviation civile supersonique, ce qui pénalisa également le Concorde.
• Un second accident survint lors d'un vol d'essai, le 23 mai 1978. La rupture d'une ligne de carburant entraina l'épars de 10 m de kérozène à l'intérieur de l'aile droite. En raison de problèmes dans le mesure du carburant, la quantité anormale de carburant ne fut pas prise en compte. À la suite d'un début d'incendie, l'équipage décide de couper les moteurs 3 et 4 pour limiter la propagation du feu. Le commandant décida un atterrissage forcé à proximité de Iegorievsk, la fumée d'incendie envahissant la cabine. Lors de l'atterrissage, la partie supérieure du fuselage, à l'avant, s'effondra, causant la mort de deux membres d'équipage. Les 6 autres personnes présentes, dont Edward V. Elyan, parvinrent à sortir de l'avion sans blessures graves.
