Algorithme de Dijkstra

En théorie des graphes, l'algorithme de Dijkstra sert à résoudre le problème du plus court chemin. Il permet, par exemple, de déterminer le plus court chemin pour se rendre d'une ville à une autre connaissant le réseau routier d'une région. Il s'applique à un graphe connexe dont le poids lié aux arêtes est positif ou nul.

L'algorithme porte le nom de son inventeur, l'informaticien néerlandais Edsger Dijkstra et a été publié en 1959.

En théorie de la complexité on démontre que cet algorithme est polynomial.

Il s'agit de construire progressivement, à partir des données initiales, un sous-graphe dans lequel sont classés les différents sommets par ordre croissant de leur distance minimale au sommet de départ. La distance correspond à la somme des poids des arêtes empruntées.

La première étape consiste à mettre de côté le sommet de départ et à repérer la distance du sommet de départ aux autres sommets du graphe. Cette distance est infinie si aucun arc ne relie le sommet au sommet de départ, elle est de n s'il existe un arc reliant ce sommet au sommet de départ et que le poids le plus faible (s'il existe plusieurs arcs) est de n.

La seconde étape consiste à repérer le sommet qui possède alors la plus courte distance au sommet de départ et à le mettre de côté. Pour tous les sommets restants, on compare alors la distance trouvée précédemment à celle que l'on obtiendrait via le sommet que l'on vient de mettre de côté et on ne conserve que la plus petite des valeurs. et on continue ainsi jusqu'à épuisement des sommets ou jusqu'à sélection du sommet d'arrivée.

Distance entre la ville A et la ville J

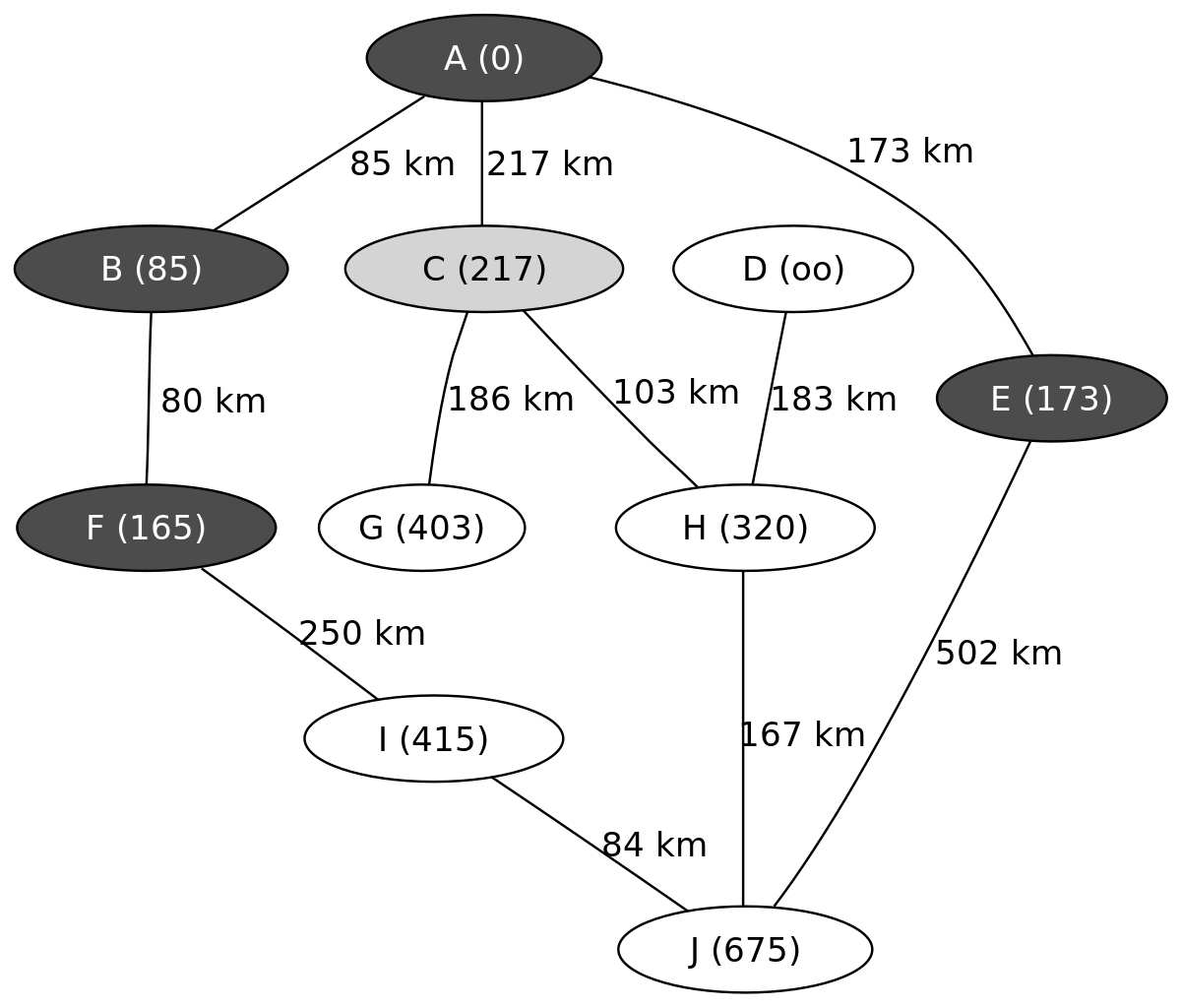

L'exemple suivant montre les étapes successives dans la résolution du chemin le plus court dans un graphe. Les nœuds symbolisent des villes identifiées par une lettre et les arêtes indiquent la distance entre ces villes. On cherche à déterminer le plus court trajet pour aller de la ville A à la ville J.

On connait ainsi le chemin le plus court menant de A à J, il passe par C et H et mesure 487 km.

De nos jours, l'algorithme de Dijkstra est utilisé dans plusieurs applications informatiques telles que les GPS. En outre, Google par exemple a pu introduire cet algorithme pour améliorer plusieurs fonctionnalités sur Google Maps ainsi que Google Earth..

Présentation sous forme de tableau

L'illustration par une série de graphes peut se révéler un peu longue. Il est d'autre part un peu plus difficile de repérer le chemin le plus court à l'issue du dessin. Ainsi l'algorithme de Dijsktra est souvent réalisé à l'aide d'un tableau dans lequel chaque étape correspond à une ligne.

À partir de la matrice des arcs orientés reliant les diverses villes :

On construit un tableau dans lequel les distances d'un sommet au sommet de départ sont regroupées dans une même colonne. Les sommets sélectionnés sont soulignés. Les distances des voies ouvertes par la sélection d'un nouveau sommet sont barrées si elles sont supérieures à des distances déjà calculées. Quand un sommet est sélectionné, c'est que l'on a découvert sa distance minimale au sommet, il est alors inutile de chercher d'autres distances de ce sommet au point de départ.

La construction de ce tableau donne non seulement la distance minimale de la ville A à la ville J mais aussi le chemin à suivre (J - H - C - A) ainsi que toutes les distances minimales de la ville A aux autres villes rangées par ordre croissant.

Le graphe est noté G = (S,A) où :

• l'ensemble S est l'ensemble des sommets du graphe G ;
• l'ensemble A est l'ensemble des arêtes de G tel que : si (s₁,s₂) est dans A, alors il existe une arête depuis le nœud s₁ vers le nœud s₂ ;
• on définit la procédure Poids(s₁,s₂) définie sur A qui renvoie le poids positif de l'arête reliant s₁ à s₂ (et un poids infini pour les paires de sommets qui ne sont pas connectées par une arête).

Le poids du chemin entre deux sommets est la somme des poids des arêtes qui le composent. Pour une paire donnée de sommets s_deb (le sommet du départ) s_fin (sommet d'arrivée) appartenant à S, l'algorithme trouve le chemin depuis s_deb vers s_fin de moindre poids (autrement dit le chemin le plus léger ou encore le plus court).

L'algorithme fonctionne en construisant un sous-graphe P de manière à ce que la distance entre un sommet s de P depuis s_deb soit connue et soit un minimum dans G. Initialement P contient simplement le nœud s_deb isolé, et la distance de s_deb à lui-même vaut zéro. Des arcs sont ajoutés à P à chaque étape :

1. en identifiant toutes les arêtes a_i = (s_i1,s_i2) dans $P\times G$ tel que s_i1 est dans P et s_i2 est dans G ;

2. en choisissant l'arête a_j = (s_j1,s_j2) dans $P\times G$ qui donne la distance minimum depuis s_deb à s_j2 en passant tous les chemins créés menant à ce nœud.

L'algorithme se termine soit quand P devient un arbre couvrant de G, soit quand tous les nœuds d'intérêt sont dans P.

Fonction annexes

L'algorithme utilise les fonctions annexes suivantes.

Initialisation de l'algorithme

Initialisation(G,sdeb) 1 pour chaque point s de G 2 faire d[s] := infini /* on initialise les sommets autres que sdeb à infini */ 3 d[sdeb] := 0 /* sdeb étant le point le plus proche de sdeb */

Recherche du nœud le plus proche

• On recherche le nœud le plus proche (relié par l'arête de poids le plus faible) de s_deb parmi les nœuds situés dans un ensemble Q, constitué des nœuds éloigné d'une arête des éléments de P. On utilise pour cela la fonction Trouve_min(). Le nœud trouvé est alors effacé de l'ensemble Q et est alors retourné à la fonction principale comme résultat de la fonction.

Mise à jour des distances

• On met à jour des distances entre s_deb et s₂ en se posant la question : vaut-il mieux passer par s₁ ou pas ?

maj_distances(s1,s2) 1 si d[s2] > d[s1] + Poids(s1,s2) 2 alors d[s2] := d[s1] + Poids(s1,s2)

Fonction principale

Voici la fonction principale utilisant les précédentes fonctions annexes :

Dijkstra(G,Poids,sdeb) 1 Initialisation(G,sdeb) 2 Q := ensemble de tous les nœuds 3 tant que Q n'est pas un ensemble vide 4 faire s1 := Trouve_min(Q) 5 Q := Q privé de s1 6 pour chaque nœud s2 voisin de s1 7 faire maj_distances(s1,s2)

Le plus court chemin de s_deb à s_fin peut ensuite se calculer itérativement selon l'algorithme suivant, avec A la suite représentant le plus court chemin de s_deb à s_fin:

1 A = suite vide 2 s := sfin 3 A = s + A /* insère s au début de A */ 4 tant que s != sdeb 5 s = prédecesseur[s] /* on continue de suivre le chemin */ 6 A = s + A

Améliorations de l'algorithme

Il est possible d'améliorer légèrement l'algorithme principal en arrêtant la recherche lorsque l'égalité s₁ = s_fin est vérifiée, à condition bien sûr de ne chercher que la distance minimale entre s_deb et s_fin.

L'algorithme de Dijkstra pourra être mis en œuvre efficacement en stockant le graphe sous forme de listes d'adjacence et en utilisant un tas comme une file à priorités pour réaliser la fonction Trouve_min. Si le graphe possède m arcs et n nœuds, en supposant que les comparaisons des poids d'arcs soient à temps constant, et que le tas soit binomial, alors la complexité de l'algorithme est : $\sigma [(m+n)\times ln(n)]$. L'utilisation de tas de Fibonacci donne un meilleur temps d'exécution amorti : $\sigma [m+n\times ln(n)]$.

Pseudo-code

fonction Dijkstra (nœuds, fils, distance, debut, fin) Pour n parcourant nœuds n.parcouru = infini // Peut être implémenté avec -1 n.precedent = 0 Fin pour debut.parcouru = 0 PasEncoreVu = nœuds Tant que PasEncoreVu != liste vide n1 = minimum(PasEncoreVu) // Le nœud dans PasEncoreVu avec parcouru le plus petit PasEncoreVu.enlever(n1) Pour n2 parcourant fils(n1) // Les nœuds reliés à n1 par un arc Si n2.parcouru > n1.parcouru + distance(n1, n2) // distance correspond au poids de l'arc reliant n1 et n2 n2.parcouru = n1.parcouru + distance(n1, n2) n2.precedent = n1 // Dit que pour aller à n2, il faut passer par n1 Fin si Fin pour Fin tant que chemin = liste vide n = fin Tant que n != debut chemin.ajouterAvant(n) n = n.precedent Fin tant que chemin.ajouterAvant(debut) Retourner chemin Fin fonction Dijkstra

Implémentation Caml

Voici le code d'implémentation Caml :

(* on suppose données des files de priorité *) module H : sig type 'a t val empty : 'a t val is_empty : 'a t -> bool val add : int * 'a -> 'a t -> 'a t val extract_min : 'a t -> (int * 'a) * 'a t end (* l'adjacence est donnée sous la forme d'une fonction : adj v est la liste des voisins de v, avec leur distance ; la fonction suivante cherche le plus court chemin de v1 à v2 *) let dijkstra (adj: 'a -> ('a * int) list) (v1:'a) (v2:'a) = let visited = Hashtbl.create 97 in let rec loop h = if H.is_empty h then raise Not_found; let (w,(v,p)),h = H.extract_min h in if v = v2 then List.rev p, w else let h = if not (Hashtbl.mem visited v) then begin Hashtbl.add visited v (); List.fold_left (fun h (e,d) -> H.add (w+d, (e, e:)) h) h (adj v) end else h in loop h in loop (H.add (0,(v1,[])) H.empty)

Une application des plus courantes de l'algorithme de Dijkstra est le protocole open shortest path first qui permet un routage internet très efficace des informations en cherchant le parcours le plus efficace.

Les routeurs IS-IS utilisent également l'algorithme. Les sites d'itinéraires routiers l'utilisent de la même manière et permettent de nombreuses adaptations en ajustant le poids des arcs comme par exemple : trajet le plus économique, le plus rapide...
