Dessin d'architecture

Un dessin d'architecture est un dessin de tout type et nature, utilisé dans le domaine de l'architecture. C'est généralement une représentation technique d'un bâtiment qui associée à d'autres, permet une compréhension de ses caractéristiques, qu'il soit édifié ou seulement une construction en projet. Ainsi, divers plans forment le cœur d'un dossier de demande d'un permis de construire.

Un dessin d'architecture est toujours une mise en application de principes géométriques, de considérations esthétiques et d'exigences pratiques ; l'ensemble étant encadré par des conventions. La synthèse et la traduction graphique de tous ces impératifs sont modulées selon le mode de réalisation du dessin, depuis le croquis à main levée jusqu'au système informatique le plus sophistiqué.

Un dessin donné appartient habituellement à un ensemble de dessins concernant un même bâtiment ou projet. Dans le cas d'un projet, il est la concrétisation de l'intention du décideur ultime tout en laissant une part au talent propre de l'architecte et même du dessinateur.

Le rôle des différents modes de représentation graphique en architecture...

L'utilité d'un dessin dépend étroitement du type de personnes qui est amené, professionnellement, à en faire usage. Les priorités qui président à sa conception ne sont pas les mêmes s'il s'agit d'un décideur, d'un maîtrise d'œuvre ou d'un maître d'ouvrage, d'un artisan ou autre exécutant, etc.

• Selon l'objet : construction existante ou projetée ; ampleur de la construction ; degré de détail ;
• Selon sa place dans le projet : dessin d'observation ou esquisse ; document administratif ; représentation technique ou esthétique ; dessin d'exécution ;
• Selon le système de représentation ;
• Selon la pratique et les conventions  :

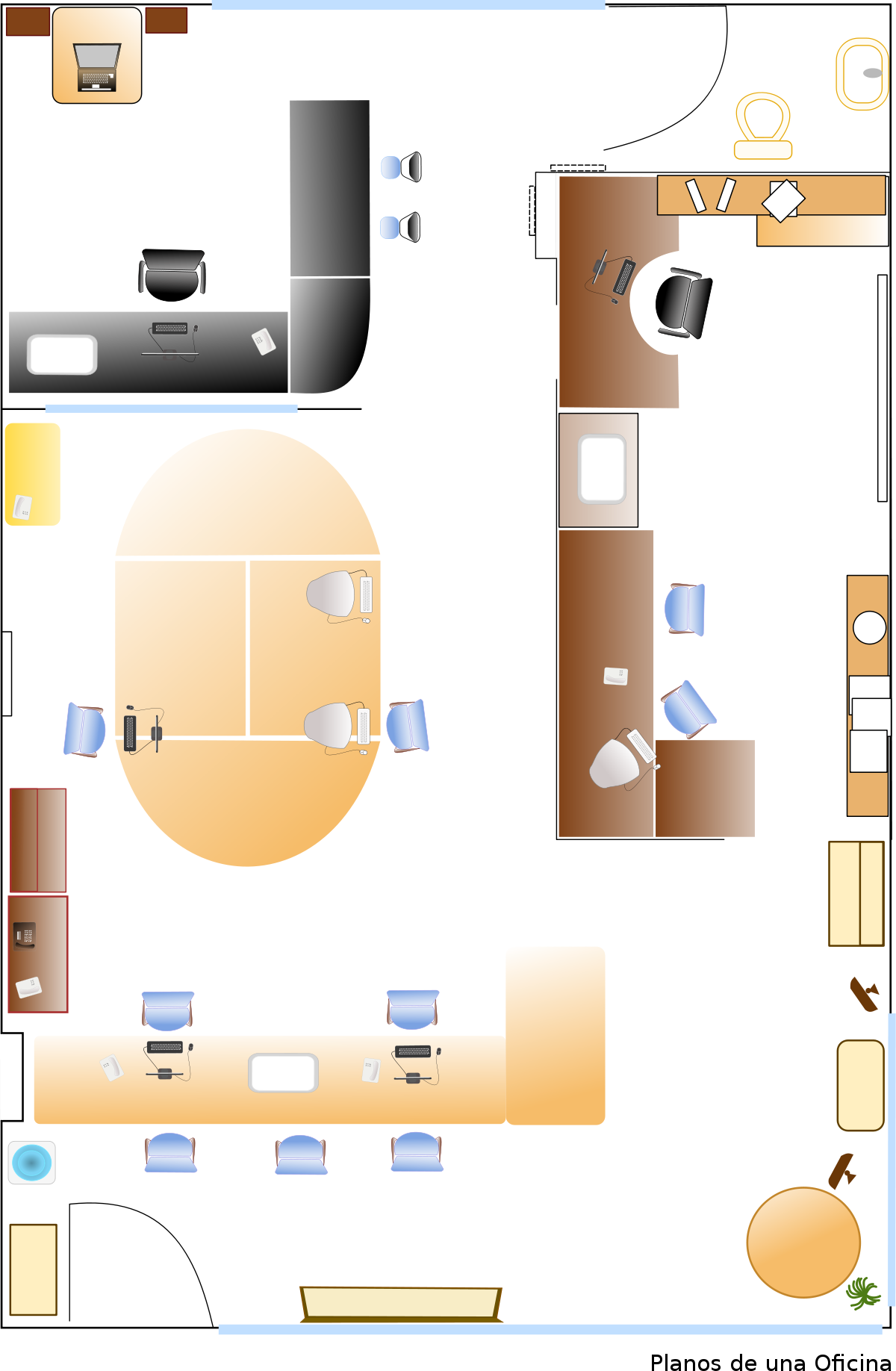

• Plans : représentations selon une coupe horizontale ;

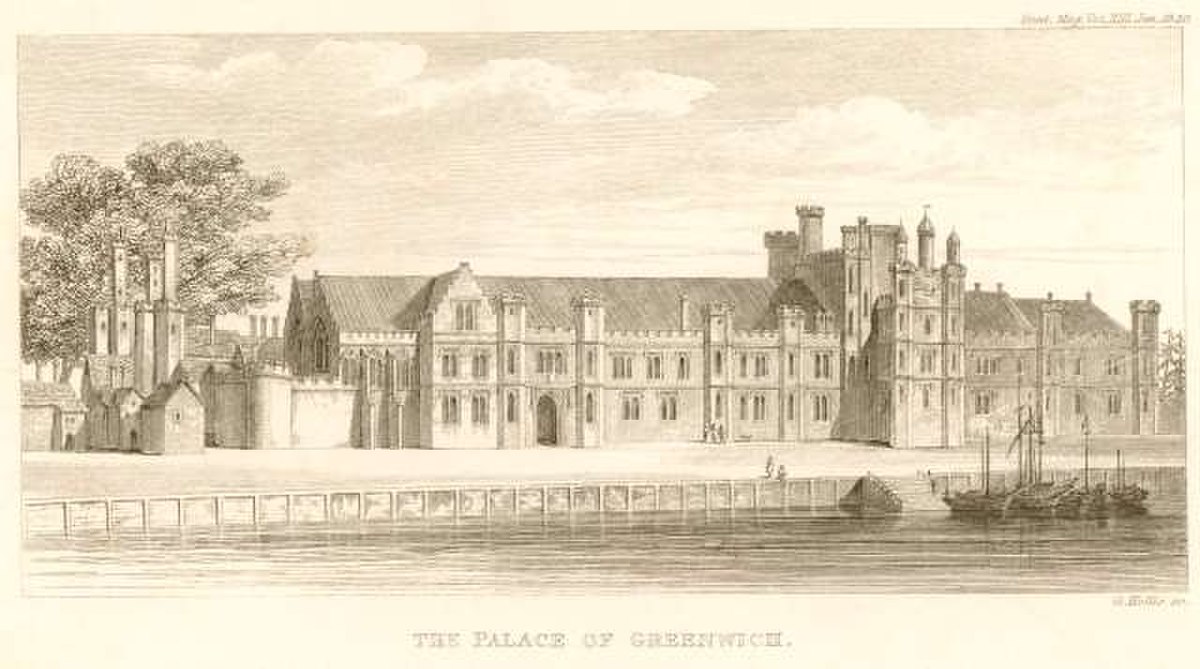

• Projections, telle que l'élévation, projection sur un plan vertical d'une face de l'objet à représenter : façade principale, façade latérale, etc… ;

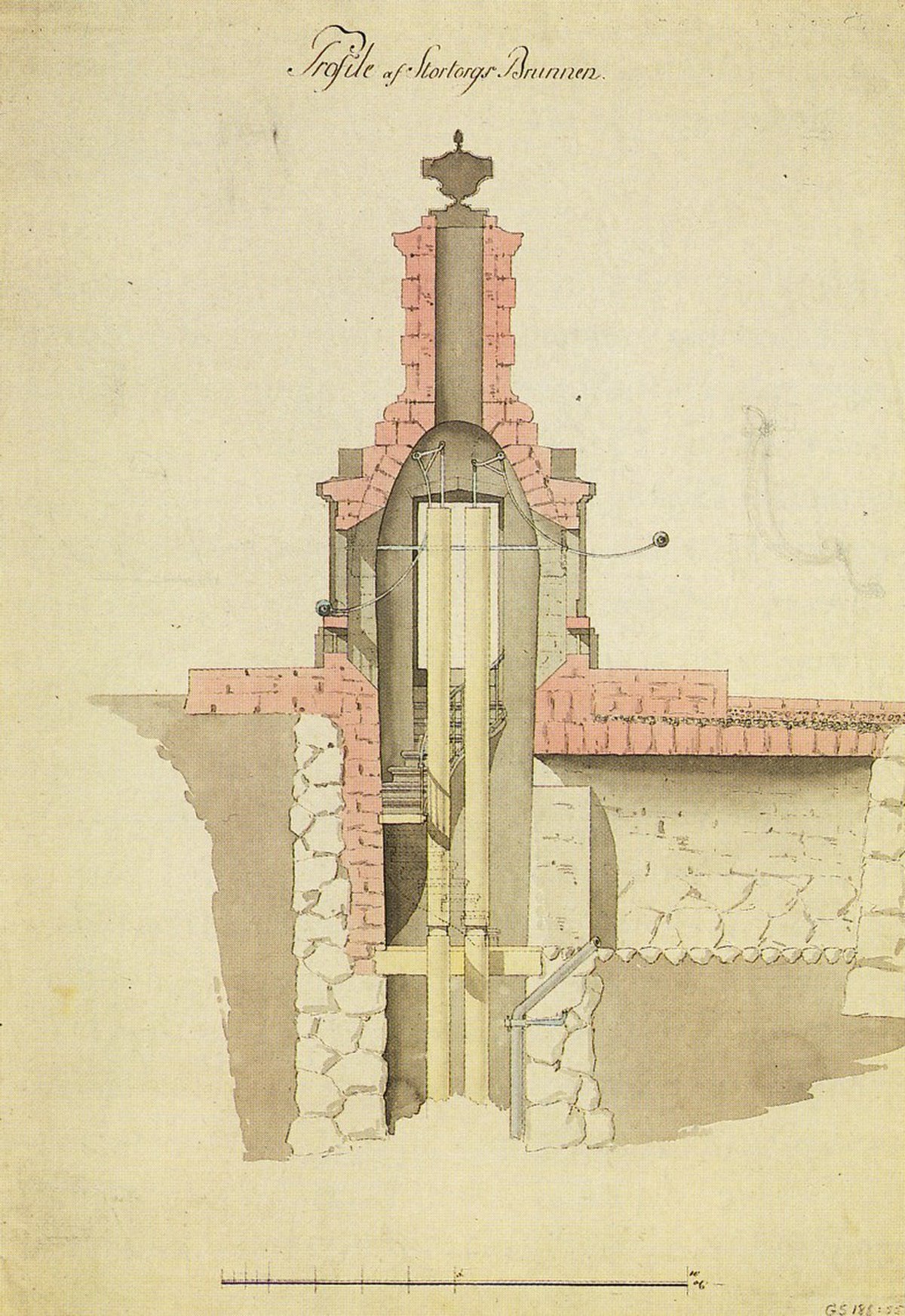

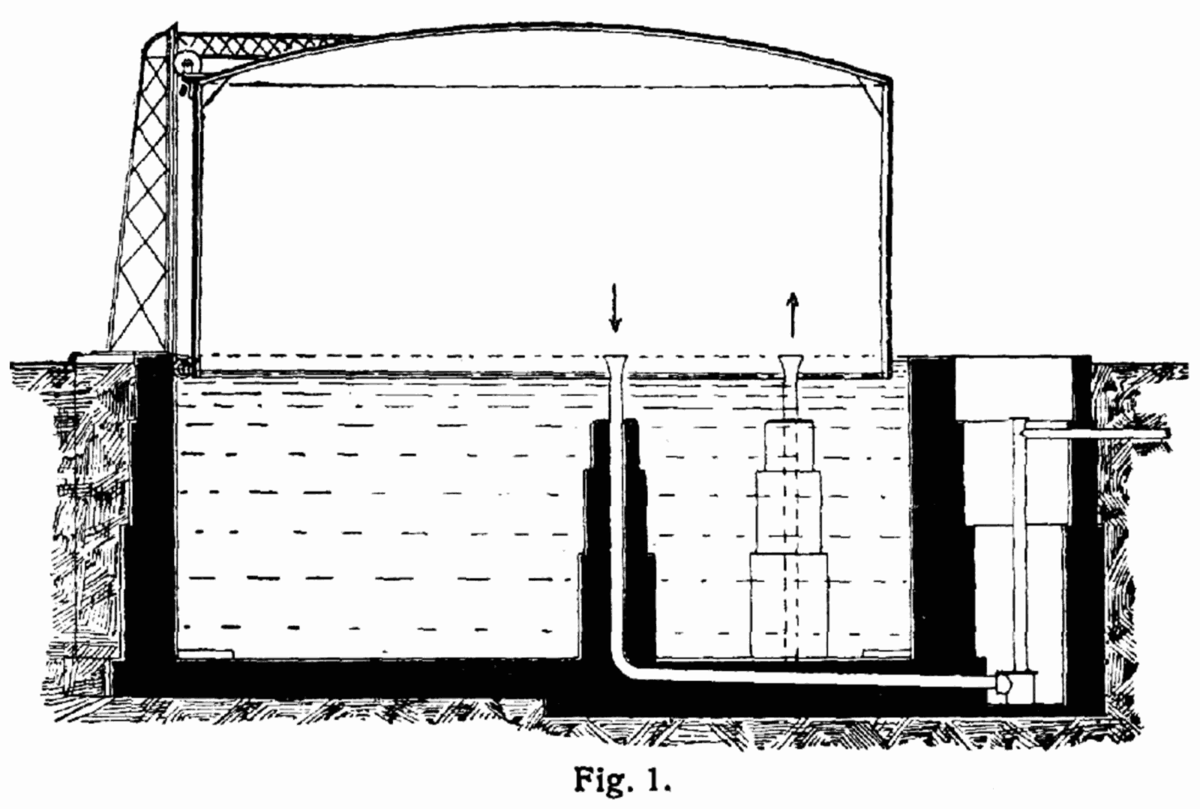

• Coupes : tout dessin dans un plan quelconque de l'édifice ;
• Lavis : réalisés en supposant la construction éclairée à 45° verticalement et horizontalement Les dessins ainsi lavés se nomment rendus.

Le dessin en architecture s'appuie sur la géométrie élémentaire, la géométrie descriptive, la perspective (perspective axonométrique ; perspective isométrique ; perspective cavalière).

Question d'échelles

• Échelles principales
• Les plans d'ensemble sont dressés à petite échelle : 0,001 (ou 1/1000) 0,002 (ou 1/500) 0,005 (ou 1/200) pour des groupes de bâtiments.
• L'échelle ordinaire d'exécution est de l'ordre de 0,02 (ou 1/50) et adaptée dans le cas de détails.
• Certains objets, certains détails d'exécution, comme le profil d'une moulure peut être à l'échelle un, grandeur d'exécution.

Le système de projection

Avec avantages et inconvénients...

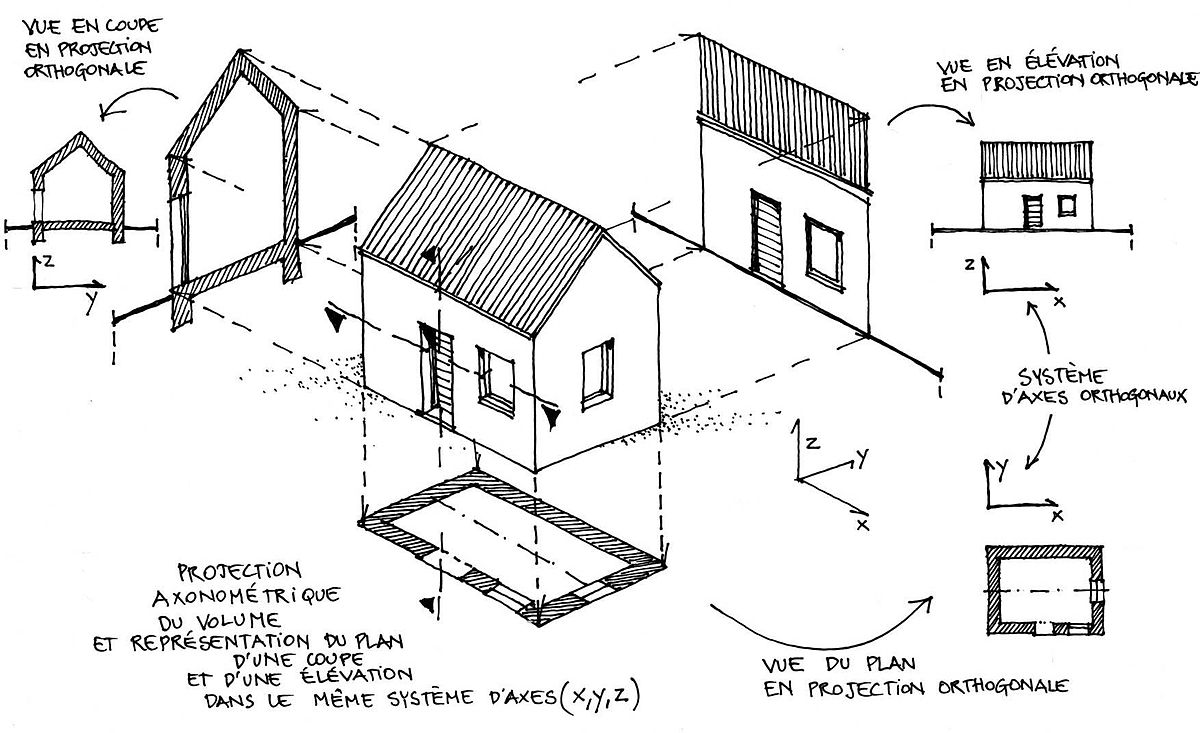

• Projection orthogonale (plan, coupe, élévation)

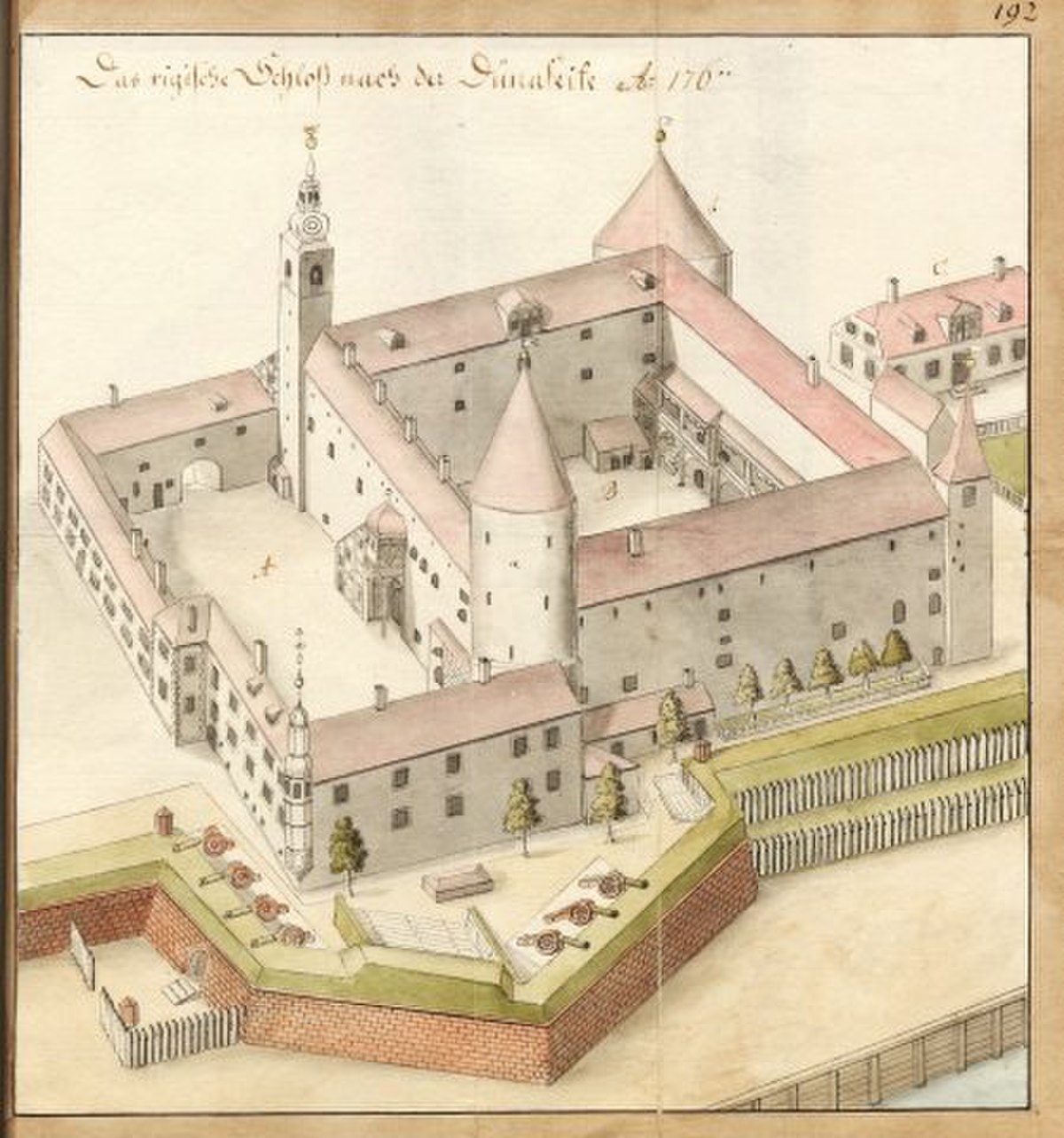

• Projections axonométrique, oblique et conique

La sensibilité esthétique et l'expérience individuelle s'expriment dans les phases de conception, mais aussi dans la réalisation d'un dessin si celui-ci n'accompagne pas la conception (croquis, esquisse...).

Même s'il s'agit avant tout de traduire des caractéristiques techniques, les compétences graphiques contribuent à la finition ainsi qu'à l'agrément des utilisateurs, sans pour autant laisser place à la fantaisie.

Les compétences d'ordre esthétique sont particulièrement mobilisables dans les représentations du design d'intérieur.

• Qualités graphiques : mise en valeur des structures et reliefs (ombres), de la cohérence du bâtiment ou de son intégration...
• Représentation du design...
• Expression d'un style architectural...

• Conventions de base
• Types de traits, fonction de leur lecture
• Cotation ; dimensionnement
• Symboles

Conception

• Exploitation du cahier des charges : formalisations ;
• Inventaire des destinataires :
• Les principes d'exécution :
• Le parti architectural :

Relevés de terrain

Les techniques de relevé...

Choix du mode de représentation

Choix des points de vue

Selon les systèmes...

• Types et formats de support...

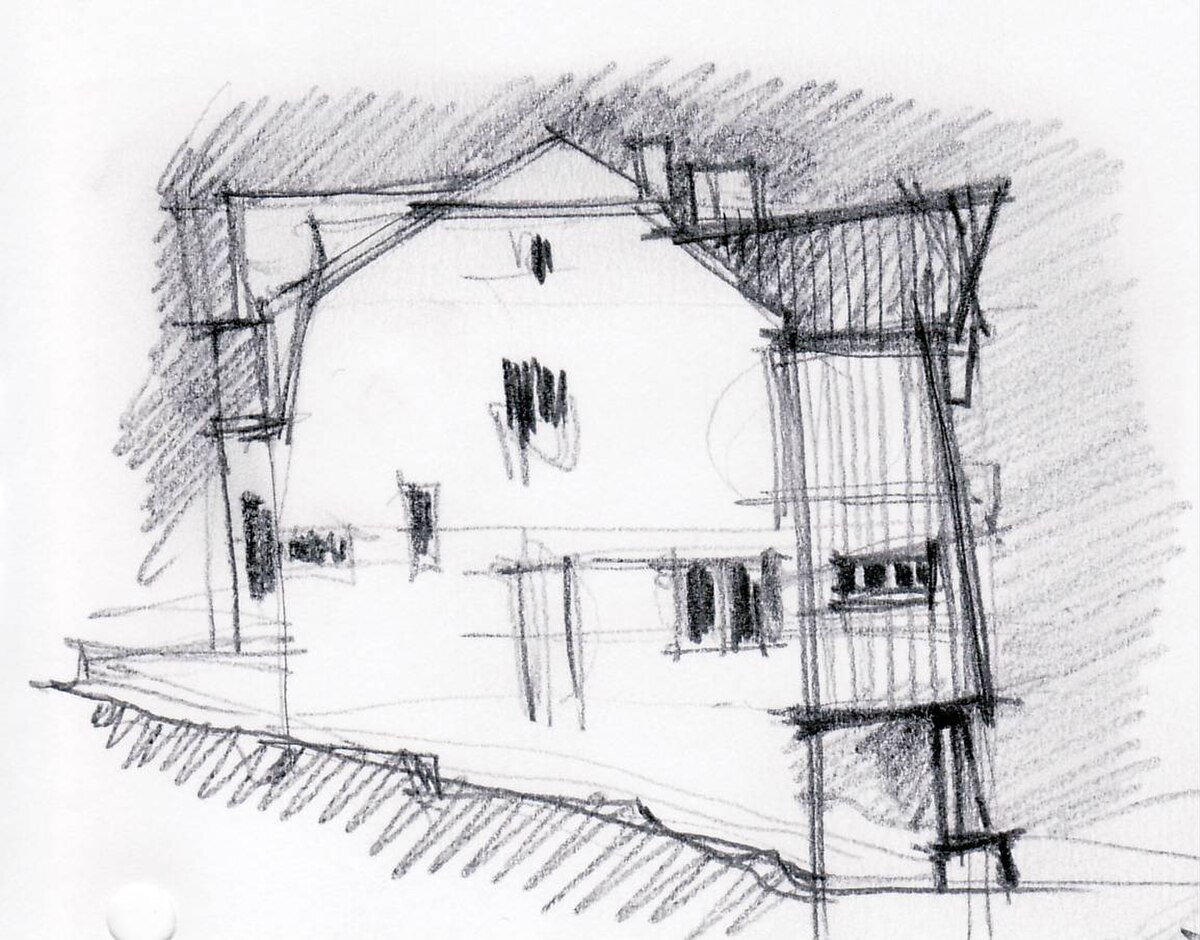

Dessin à main-levée

Le dessin à main levée ne s'appuie pas uniquement sur la précision ; il traduit en partie la vision de son auteur et laisse la place à une certaine interprétation, même si certains éléments peuvent être rigoureusement définis, au besoin au moyen d'annotations.

C'est un outil graphique de communication dont la maîtrise peut s'avérer utile dans toutes les phases de l'évolution du projet d'architecture.

• En phase préliminaire de relevé, c'est l'outil indispensable pour compléter l'observation et la compréhension de la situation existante.
• En phase de recherche, il permet de vérifier rapidement l'impact des diverses manipulations sur la composition de l'espace.

• Lors de la communication avec le client, il permet de restituer par le croquis des informations parfois difficiles à assimiler par le profane, au départ des documents conventionnels en deux dimensions (plans et coupes).
• Lors de la rédaction des documents d'entreprise (cahier spécial des charges, métrés, etc.) c'est un moyen efficace pour permettre aux entrepreneurs de comprendre rapidement l'intention de l'auteur de projet, sans devoir nécessairement décrypter les documents conventionnels en deux dimensions (plans et coupes).
• Lors de la réalisation des ouvrages, sur chantier, c'est un moyen graphique qui permet de matérialiser une situation existante et de rendre évidentes les décisions prises dans le cadre des procès-verbaux de chantier.

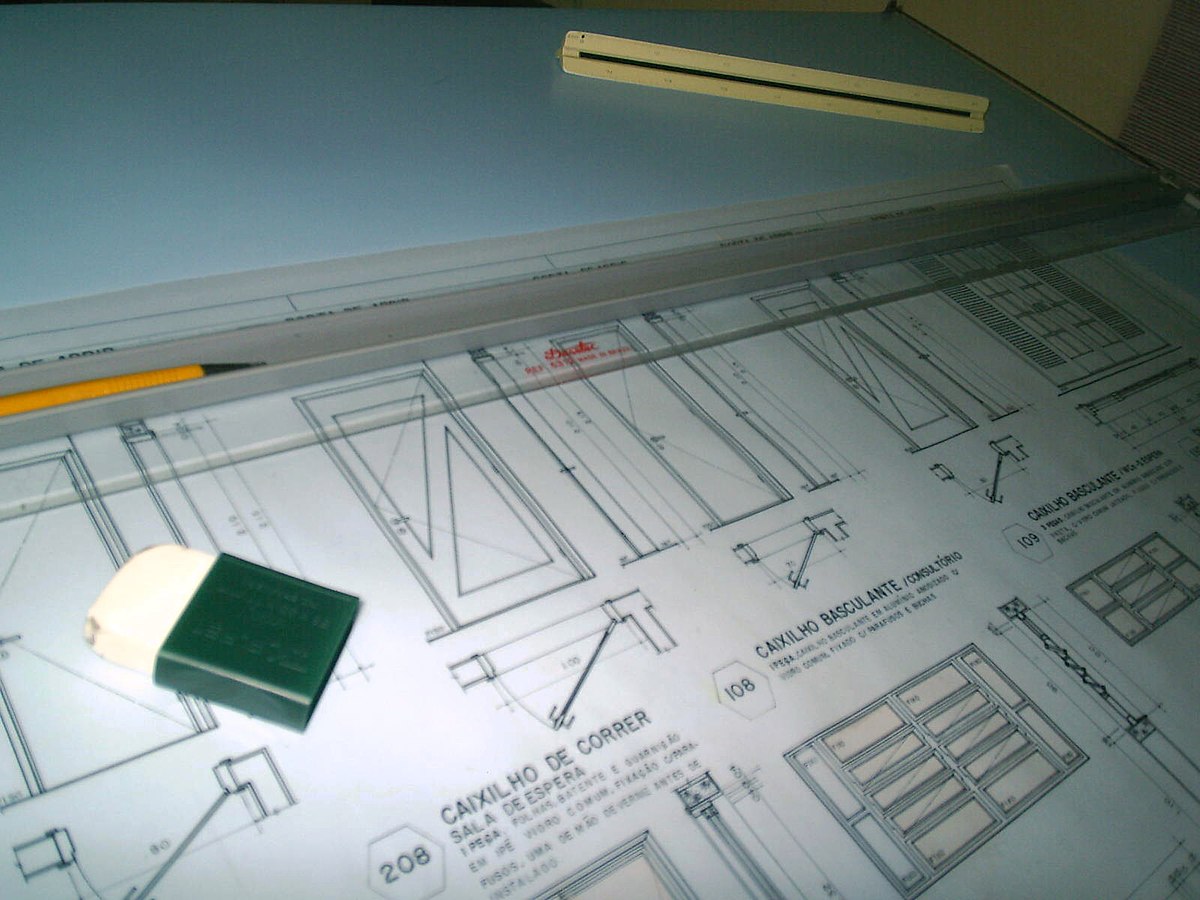

Dessin aux instruments

Le trait est dessiné au crayon avec la précision requise, puis est encré au tire-lignes pour l'exécution finale.

L'usage du tire-ligne est remplacé par celui du stylo tubulaire à encre de chine pour lequel, l'épaisseur du trait est réglé de façon unique et définitive par le diamètre de la plume tubulaire qui distribue l'encre sur le support. Il faut donc un stylo par épaisseur de trait (les différentes épaisseurs disponibles sur le marché correspondent aux épaisseurs normalisées)

Dessin assisté par ordinateur

Le dessin assisté par ordinateur est de plus en plus exploité en architecture depuis les années 1990. Ces logiciels font un grand usage de la modélisation 3D.

En adaptant à l'infini des objets et processus de base, des logiciels spécialisés gèrent toute la chaîne de production graphique et participent dans certains cas au processus de réalisation matérielle.

Ce type d'outil de représentation (DAO) est souvent utilisé comme outil de conception (CAO). Par la mise à disposition d'automatismes d'allocation — qualification des espaces en représentation schématiques ou en représentation perspective, la conception architecturale est facilitée. La formulation ne sort pas alors du champ des possibilités d'accès facile de l'outil commercialisé passé de l'empilement de plans au volumique perceptible et donne incidemment une coloration « numérisé-type » à l'édifice.

Avec le XXI siècle, sont apparus des logiciels facilitant la réalisation de relevé de bâtiments existants.

La reproduction de dessins d'architecture classique faits à la main commence à partir de la technique du poncif : on utilise de la poudre passée dans des trous d'aiguille à travers le dessin à reproduire.

Avec l'usage de papier calque dans l'époque moderne, on est passé à la reproduction par une méthode de tirage utilisant la lumière pour reproduire l'original transparent sur du papier-contact photosensible chimiquement traité donnant un dessin bleu, d'où le nom de « bleu » du tirage, effectué par des sociétés de tirage installées pour permettre la production des dossiers.

Puis maintenant on est arrivé au dessin numérique qui n'est plus un dessin mais une traduction en algèbre matricielle sur support électronique de la géométrie, d'autres éléments (hétérogènes) que la forme y sont référencés — donnant un dessin imprimé sur papier par un précédé magnéto-électrique par des tireuses-imprimantes (machines évoluées à partir des photocopieurs) ou visualisé sur des écrans.
