Résistance (composant)

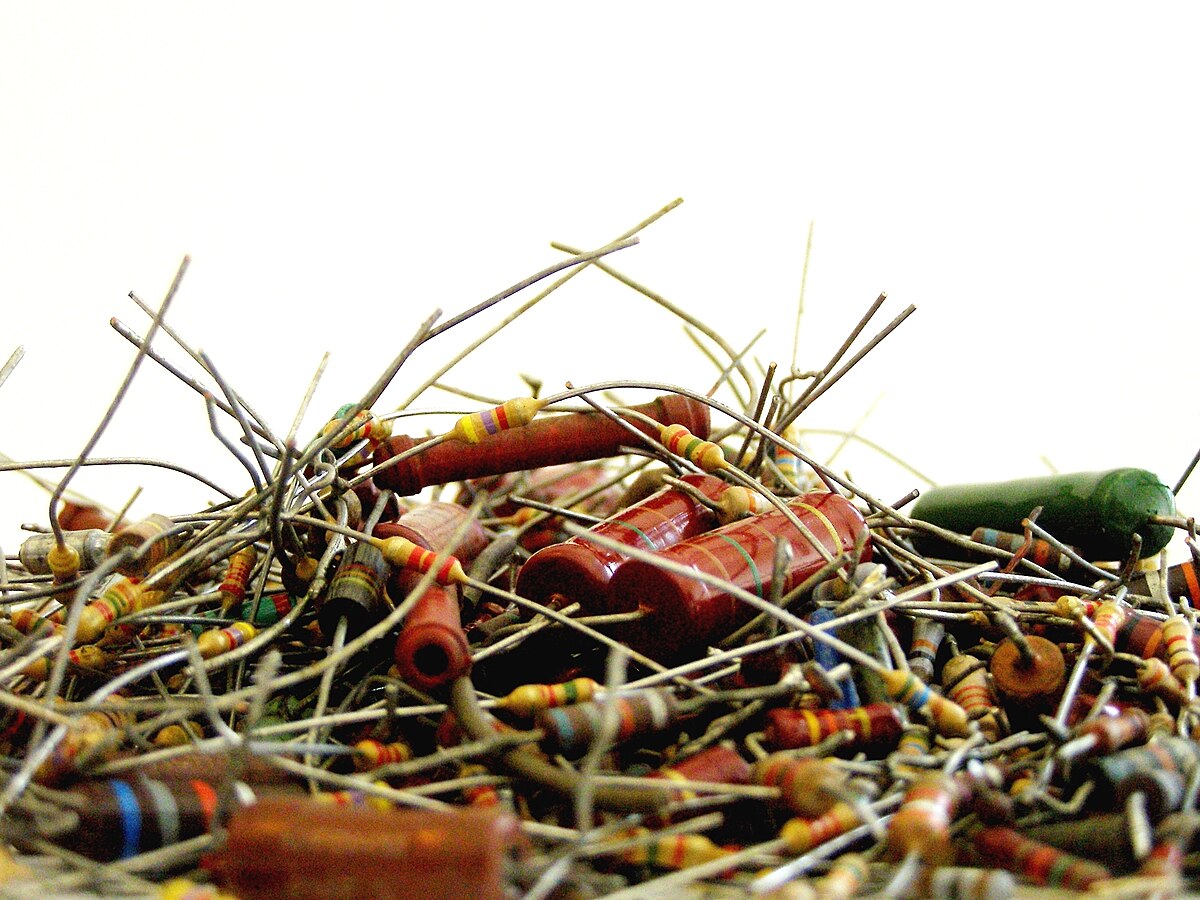

Une résistance est un composant électronique ou électrique dont la principale caractéristique est d'opposer une plus ou moins grande résistance (mesurée en ohms) à la circulation du courant électrique.

C'est par métonymie que le mot « résistance », qui désigne avant tout une propriété physique, en est venu à désigner aussi un type de composant que certains préfèrent appeler un « dipôle résistant ». On utilise également, pour l'enseignement de la physique, le terme « résisteur » ou l'anglicisme « résistor » (du mot resistor qui, en anglais, désigne ce type de composant), ou encore l'expression « conducteur ohmique », de façon à éviter d'utiliser le même terme pour l'objet et sa caractéristique.

Des résistances sont réalisées de manière à approcher de façon très satisfaisante la loi d'Ohm dans une large plage d'utilisation.

• Les résistances de faible puissance en dessous de 1 watt sont généralement des résistances à couche de carbone sur un support de céramique.
• Pour les puissances supérieures, la technique du fil résistant enroulé sur un corps en céramique est souvent utilisée.
• Pour les très fortes puissances, on peut utiliser une technologie dite des « résistances liquides » consistant à faire passer le courant à travers une solution aqueuse contenant des ions cuivre.

Le bruit thermique, également nommé bruit de résistance, ou bruit Johnson ou bruit de Johnson-Nyquist est le bruit produit par l'agitation thermique des porteurs de charge, c’est-à-dire des électrons dans une résistance électrique en équilibre thermique. Le bruit thermique est un bruit blanc dont la densité spectrale de puissance dépend uniquement de la valeur de la résistance. Le bruit thermique peut être modélisé par une source de tension en série avec la résistance qui produit le bruit.

La valeur des résistances à couche standard est habituellement indiquée sur le composant sous forme d'anneaux de couleurs. Le code en est défini par la norme CEI 60757. Afin de standardiser les valeurs possibles des résistances, il existe des séries de valeurs normales pour résistances. Ces valeurs normalisées sont définies par la norme CEI 60063.

		1 anneau gauche	2 anneau gauche	3 anneau gauche*	Dernier anneau gauche	Anneau droite	Anneau suppl.	Abrév.
Couleur		1 chiffre	2 chiffre	3 chiffre	Multiplicateur	Tolérance	Coeff. temp.	Alpha.
	noir	0	0	0	10=1		200 ppm	BK
	marron	1	1	1	10	± 1 %	100 ppm	BN
	rouge	2	2	2	10	± 2 %	50 ppm	RD
	orange	3	3	3	10		15 ppm	OG
	jaune	4	4	4	10		25 ppm	YW
	vert	5	5	5	10	± 0,5 %		GN
	bleu	6	6	6	10	± 0,25 %		BU
	violet	7	7	7	10	± 0,10 %		VT
	gris	8	8	8	10	± 0,05 %		GY
	blanc	9	9	9	10			WT
	or				0,1	± 5 %		GD
	argent				0,01	± 10 %		SR
	(absent)					± 20 %

* Le troisième anneau n'est utilisé que lorsque la tolérance de la résistance est inférieure à 2 %.

Jusqu'à la taille 0603

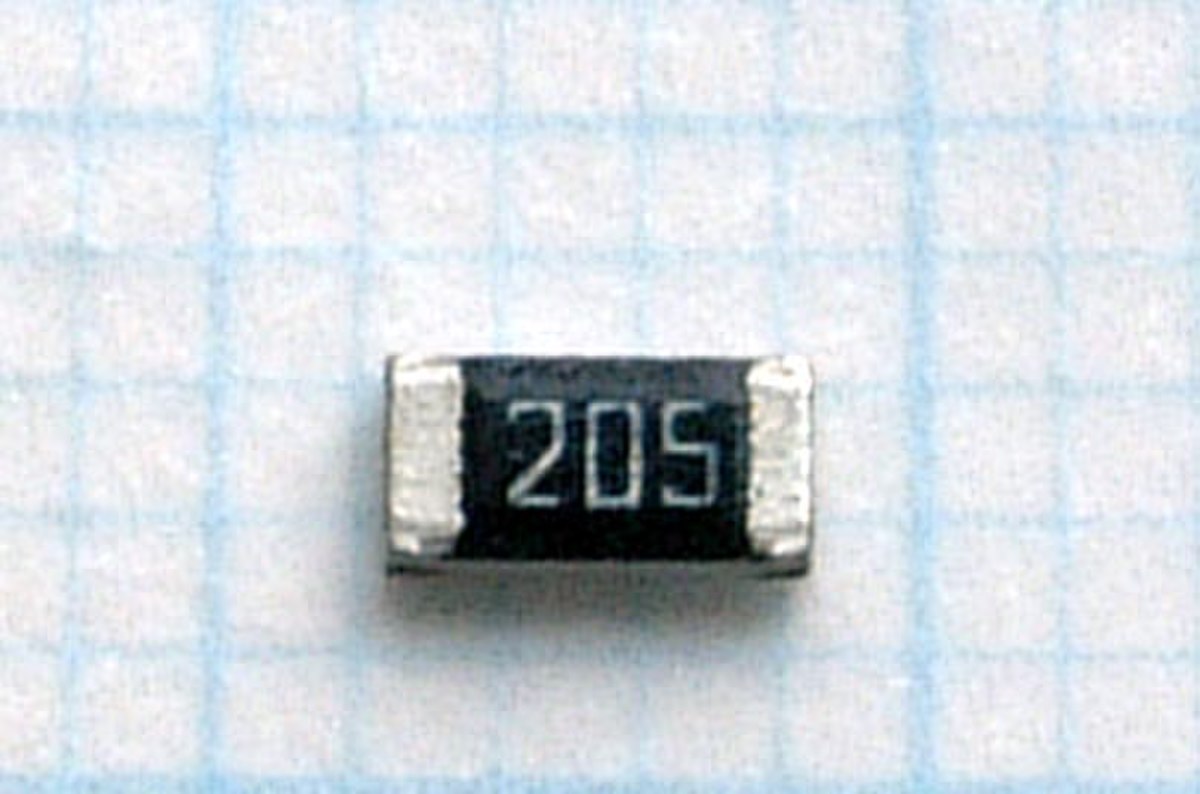

Les résistances CMS sont marquées d'un code numérique de trois ou quatre chiffres.

• Avec le marquage à quatre chiffres, les trois premiers représentent la valeur, le quatrième est le multiplicateur en puissance de dix ; pour les valeurs inférieures à 100 la position du séparateur décimal est représenté par la lettre R.
• Avec le marquage à trois chiffres, les deux premiers représentent la valeur, le troisième est le multiplicateur en puissance de dix ; pour les valeurs inférieures à 10 la position du séparateur décimal est représenté par la lettre R.

Taille (0603)

Il existe un autre type de marquage, appelé « EIA-96 ». Il utilise deux chiffres pour la valeur et une lettre pour le multiplicateur, selon les correspondances ci-dessous.

Valeur :

01 = 100 13 = 133 25 = 178 37 = 237 49 = 316 61 = 422 73 = 562 85 = 750 02 = 102 14 = 137 26 = 182 38 = 243 50 = 324 62 = 432 74 = 576 86 = 768 03 = 105 15 = 140 27 = 187 39 = 249 51 = 332 63 = 442 75 = 590 87 = 787 04 = 107 16 = 143 28 = 191 40 = 255 52 = 340 64 = 453 76 = 604 88 = 806 05 = 110 17 = 147 29 = 196 41 = 261 53 = 348 65 = 464 77 = 619 89 = 825 06 = 113 18 = 150 30 = 200 42 = 267 54 = 357 66 = 475 78 = 634 90 = 845 07 = 115 19 = 154 31 = 205 43 = 274 55 = 365 67 = 487 79 = 649 91 = 866 08 = 118 20 = 158 32 = 210 44 = 280 56 = 374 68 = 499 80 = 665 92 = 887 09 = 121 21 = 162 33 = 215 45 = 287 57 = 383 69 = 511 81 = 681 93 = 909 10 = 124 22 = 165 34 = 221 46 = 294 58 = 392 70 = 523 82 = 698 94 = 931 11 = 127 23 = 169 35 = 226 47 = 301 59 = 402 71 = 536 83 = 715 95 = 953 12 = 130 24 = 174 36 = 232 48 = 309 60 = 412 72 = 549 84 = 732 96 = 976

Multiplicateur :

Y ou S=0,01 X ou R=0,1 A=1 B=10 C=100 D=1 000 E=10 000 F=100 000
