Gnuplot

Gnuplot

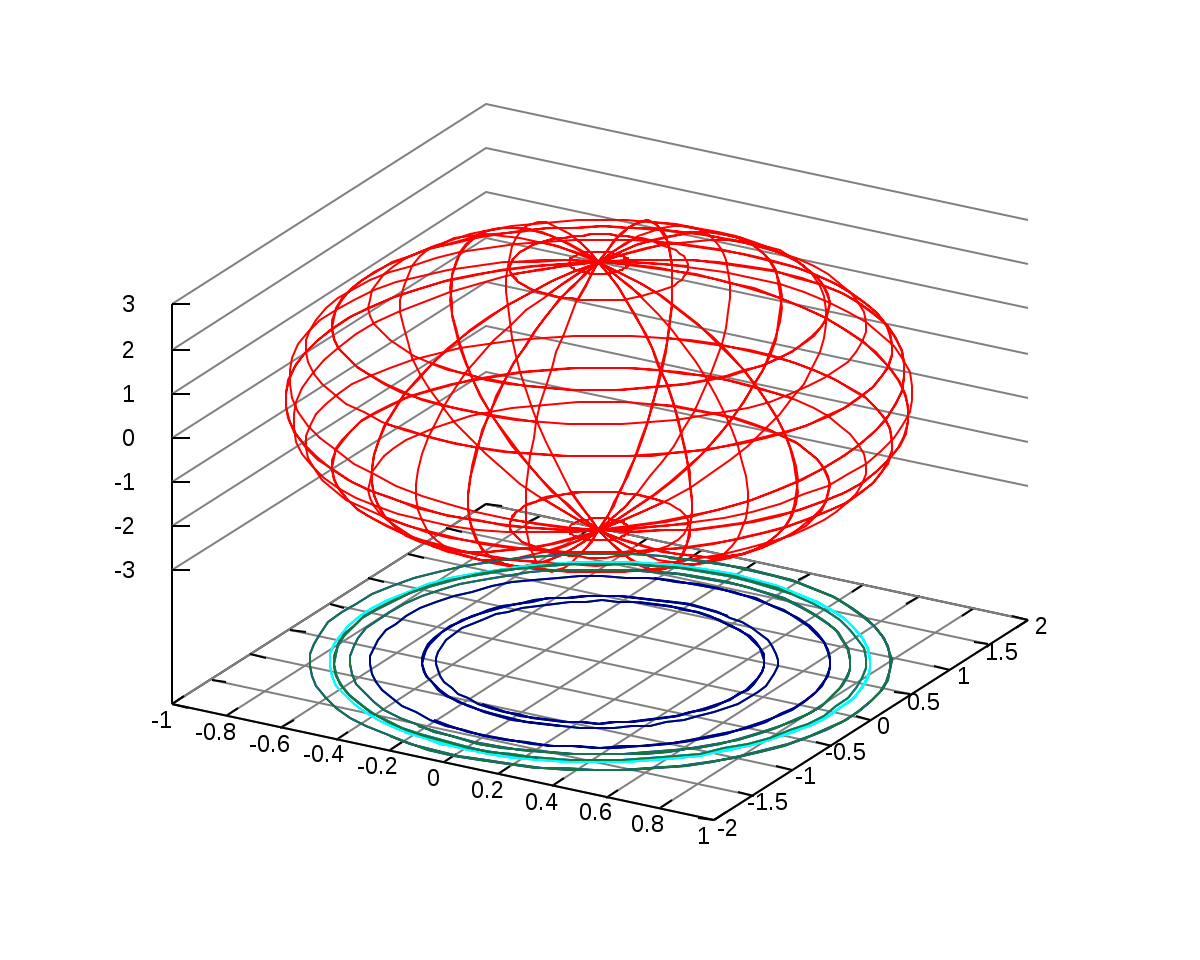

Graphique 3D d'un ellipsoïde avec Gnuplot
Dernière version	4.2 (le 3 mars 2007)
Environnement	Multi-plate-forme
Type	Dessin mathématique
Licence	Licence propre non-compatible avec la GPL
Site Web	gnuplot.info

Gnuplot est un programme souple qui peut produire des représentations graphiques en deux ou trois dimensions de fonctions numériques. Le programme fonctionne sur tous les ordinateurs et systèmes d'exploitation principaux et peut envoyer les graphiques à l'écran ou dans des fichiers dans de nombreux formats.

Le programme est distribué sous une licence de logiciel libre qui permet de copier et de modifier le code source du programme. Les versions modifiées du programme ne peuvent être distribuées que sous forme de fichiers correctifs. Le programme n'a aucun raccordement avec le projet du GNU et n'utilise pas la licence de copyleft GPL.

Le programme peut être utilisé interactivement, et est accompagné d'une aide en ligne. L'utilisateur entre en ligne de commande des instructions qui ont pour effet de produire un tracé. Il est aussi possible d'écrire des scripts gnuplot qui, lorsqu' ils sont exécutés, génèrent un graphique.

Gnuplot est utilisé comme moteur de traçage d'Octave, et de Maxima logiciel libre de calcul formel.

gnuplot> set terminal png
Terminal type set to 'png'
Options are ' small color'
gnuplot> set output "exemple1.png"
gnuplot> plot [t=-4:4] sin(t)

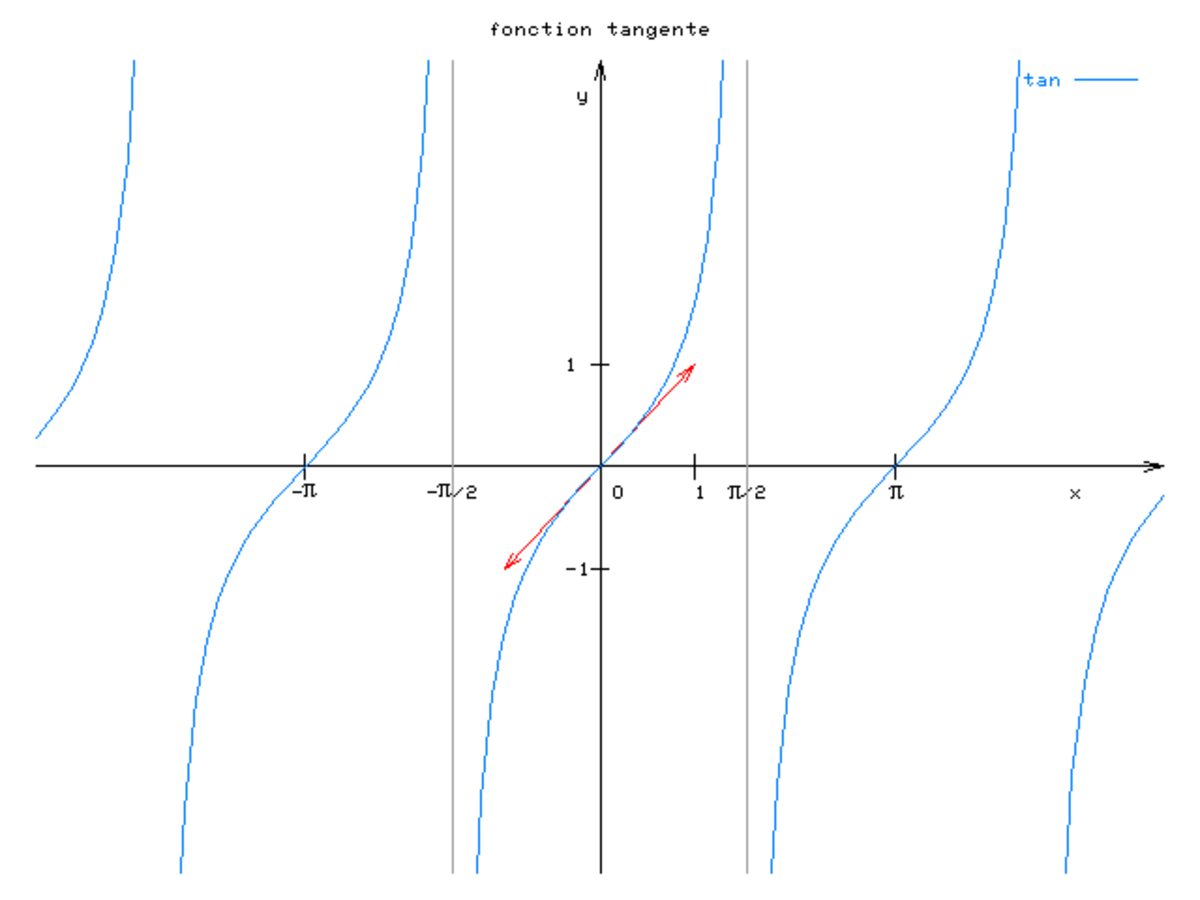

#définition de quelques variables
xmin=-6.
xmax=6.
ymin=-4.
ymax=4.
xdec=0.25
ydec=0.25
pasx=1.0
pasy=1.0
#initialisation du terminal
reset
set term x11
unset autoscale
set xr [xmin:xmax]
set yr [ymin:ymax]
#options
unset border
unset label
unset xtics
unset ytics
set title "fonction tangente"
#les axes
set arrow 3 from xmin,0 to xmax,0,3 lt -1 lw 0.5
set arrow 4 from 0,ymin to 0,ymax,3 lt -1 lw 0.5
#l'origine
set label "O" at xdec/2, -ydec
set label "x" at xmax - pasx, -ydec
set label "y" at -xdec, ymax - pasy/3
set label "1" at pasx, -ydec
set label "1" at -3*xdec/2, pasy
set label "-1" at -3*xdec/2, -pasy
set arrow from 1, -ydec/2 to 1, ydec/2 nohead lt -1
set arrow from 1.57, -ydec/2 to 1.57, ydec/2 nohead lt -1
set label "\34/2" at 1.57, -ydec center
set arrow from -1.57, -ydec/2 to -1.57, ydec/2 nohead lt -1
set label "-\34/2" at -1.57, -ydec center
set arrow from 3.1415, -ydec/2 to 3.1415, ydec/2 nohead lt -1
set label "\34" at 3.1415, -ydec center
set arrow from -3.1415, -ydec/2 to -3.1415, ydec/2 nohead lt -1
set label "-\34" at -3.1415, -ydec center
set arrow from 0, 0 to pasx, pasx lt 1
set arrow from 0, 0 to -pasx, -pasx lt 1
set arrow from -xdec/3, 1 to xdec/3, 1 nohead lt -1
set arrow from -xdec/3, -1 to xdec/3, -1 nohead lt -1
set arrow from -1.57, ymax to -1.57, ymin nohead lt 0
set arrow from 1.57, ymax to 1.57, ymin nohead lt 0
plot tan(x) title "tan" w l lt 3 lw 2
pause -1 "maintenant va créer un fichier au format png appuyer sur entrée"
set term png
set out "exemple2.png"
rep
set out
set term x11
pause -1 "touche entrée pour sortir"

Pour exécuter le script :

gnuplot> load 'exemple2.dat'
