Nématique

.

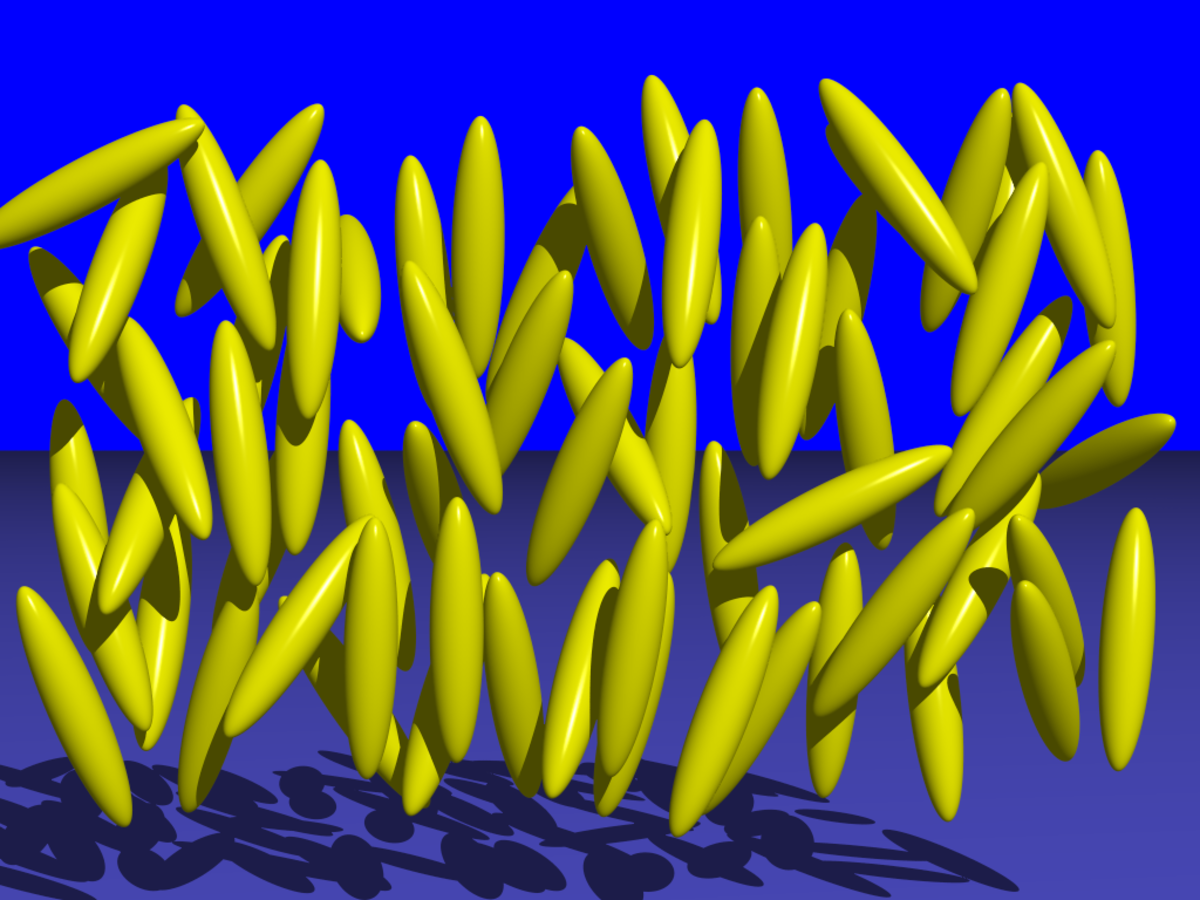

L'état nématique est un état de la matière intermédiaire entre les phases solide cristalline et liquide. Les molécules, de forme allongée, sont réparties sans ordre de position (comme dans un liquide) mais en demeurant en moyenne parallèles les unes aux autres, c'est-à-dire avec un ordre d'orientation à longue portée (comme dans un cristal).

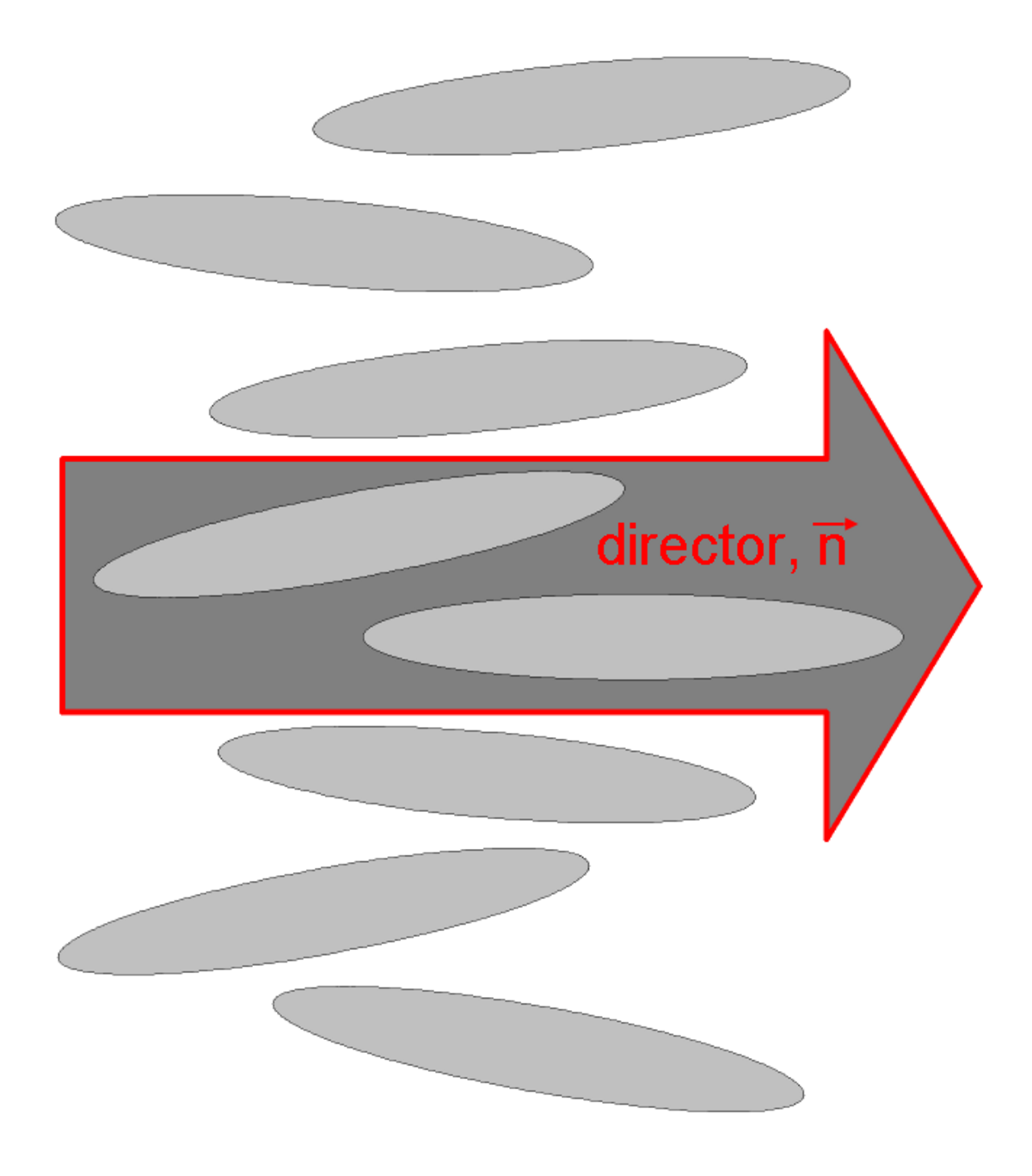

Les molécules composant le nématique ont une forme cylindrique, la plupart des propriétés caractéristiques des nématiques en découle. Ainsi, le fluide nématique diffère du liquide isotrope par l'alignement spontané des molécules. La phase nématique naît de cet ordre d'orientation des molécules à grande distance, c'est un comportement collectif. L'orientation moyenne des molécules est appelée le directeur $\vec{n}$ et est définie à π près.

La substance est biréfringente, optiquement uniaxe positif. L'observation d'un échantillon au microscope montre des fils à l'intérieur. En référence à ces défauts, observés dans les fluides cristallins de O. Lehman, G. Friedel nomma cette phase « nématique » (du grec νεμα « fil »). Ce terme lui fut inspiré par sa fille Marie, bonne hélléniste, lors d'une après-midi de détente.

Si la viscosité de la phase nématique est du même ordre de grandeur que celle de la phase liquide isotrope, une forte anisotropie existe, la substance coule plus facilement lorsque l'écoulement est dans le sens du directeur que lorsqu'il est dans un plan perpendiculaire. Dans ce dernier cas, l'écoulement peut tendre à modifier l'orientation du directeur. L'étude de l'écoulement d'un nématique sous contrainte est appelée nématodynamique.

Le diagramme de phase classique est modifié, la phase nématique s'intercalant entre la phase liquide et la phase solide (ou/et une phase smectique le cas échéant), certaines substances possédant un point triple liquide-nématique-solide et d'autres susceptibles d'accepter la phase nématique pour une pression nulle.

L'ordre d'orientation se mesure en général à partir du paramètre d'ordre $s=\frac{1}{2}⟨3co{s}^2(\phi )-1⟩$ où φ est l'angle d'une molécule avec le directeur et la mise entre crochet indique le calcul de la valeur moyenne sur un grand nombre de molécules. À l'instar de la fonction de distribution, cette fonction possède une symétrie cylindrique suivant le directeur. Dans un liquide isotrope, aucune direction n'est privilégiée, on obtient s=0. Dans le cas d'une parallélité parfaite des molécules, on aurait s=1.

L'énergie libre ne dépend pas de la direction d'orientation moyenne (c'est par exemple l'ancrage aux surfaces qui donne une direction privilégiée). Si l'orientation du directeur varie d'une région à l'autre du nématique, cela induit une distorsion et une augmentation de l'énergie libre.

L'expression d'Oseen-Frank permet de traduire l'énergie libre en fonction des distorsions spatiales des molécules dans le nématique. L'expression comprend quatre termes qui dépendent de l'orientation du directeur, cependant, le quatrième terme, dit « de surface » est négligé dans la majorité des cas. L'expression de l'énergie libre par unité de volume s'écrit :

$f_v=\frac{1}{2}{K}_{11}(\vec{\nabla }.\vec{n}{)}^2+\frac{1}{2}{K}_{22}(\vec{n}.\vec{\nabla }\wedge \vec{n}{)}^2+\frac{1}{2}{K}_{33}(\vec{n}\wedge (\vec{\nabla }\wedge \vec{n}){)}^2$.

Le premier terme splay traduit les déformations en éventail du directeur, le second terme twist traduit les déformations en torsion du directeur, le troisième terme bend, traduit les déformations en courbure du directeur.

Les fils observés au microscope dans les nématiques sont des lignes de dislocation dans le fluide. Pour comprendre les disinclinaisons, il est possible d'utiliser l'approximation d'élasticité isotrope, on pose alors K₁₁ = K₂₂ = K₃₃ = K.

L'expression de l'énergie libre se simplifie et devient :

$f_v=\frac{1}{2}K((\vec{\nabla }.\vec{n}{)}^2+(\vec{\nabla }\wedge \vec{n}{)}^2)$.

On considère une ligne de disinclinaison le long de l'axe z, le directeur étant contraint dans le plan (x,y), il fait un angle θ(x,y) avec l'axe x. Dans ce référentiel, le directeur $\vec{n}$ a pour coordonnées (cos(θ), sin(θ),0).

L'expression se calcule alors en fonction de θ :

$f_v=\frac{1}{2}K\left[{\left(\frac{\partial n_x}{\partial x}+\frac{\partial n_y}{\partial y}\right)}^2+{\left(\frac{\partial n_y}{\partial x}-\frac{\partial n_x}{\partial y}\right)}^2\right]=\frac{1}{2}K\left[{\left(\frac{\partial \theta }{\partial x}\right)}^2+{\left(\frac{\partial \theta }{\partial y}\right)}^2\right]=\frac{1}{2}K[\vec{\nabla }\theta {]}^2$.

Cette énergie libre est minimale lorsque Δθ = 0.

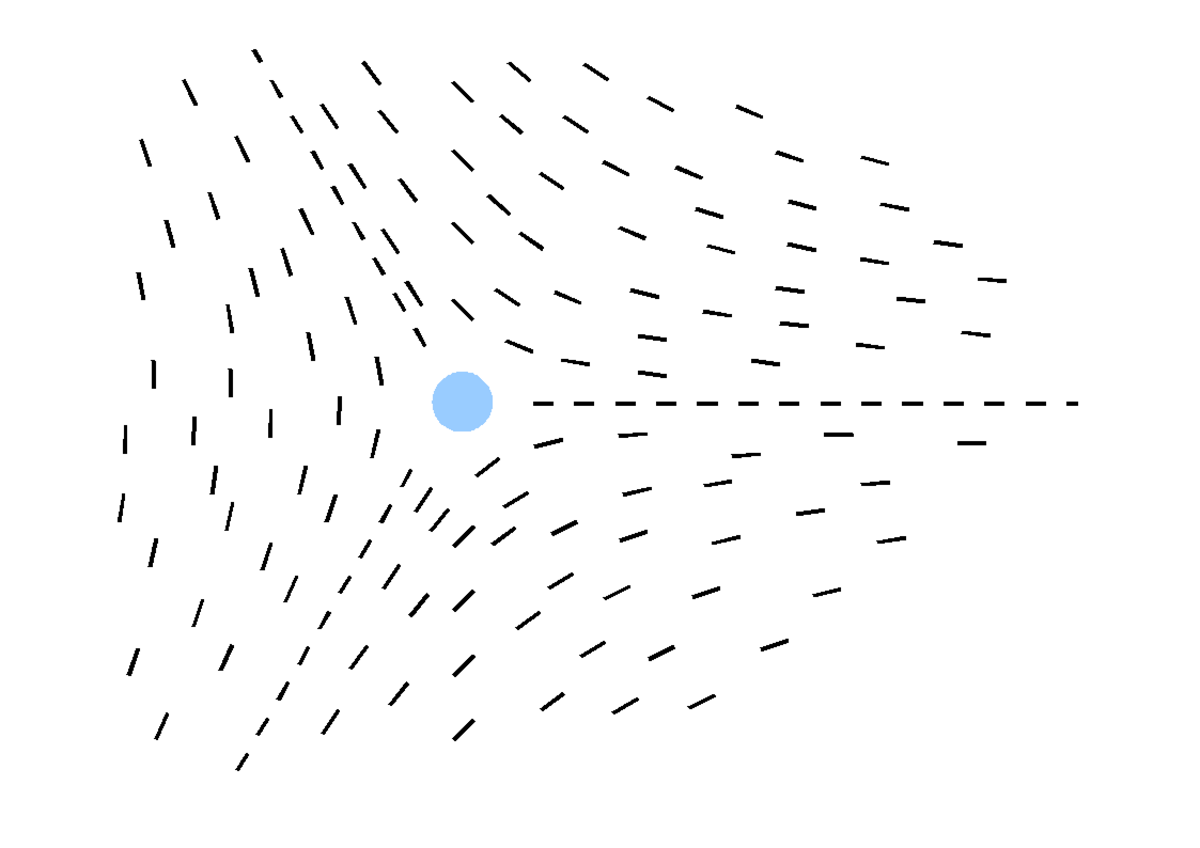

Les solutions θ=constante correspondent à un champ uniforme. Les solutions sont du type θ= m φ + constante où t**g(φ) = y / x avec m entier ou demi-entier (car le directeur est défini à π près), la constante correspondant à une rotation du directeur. Cette équation permet de tracer les configurations du directeur correspondant aux différentes disinclinaisons observées, avec une singularité au centre.

L'énergie par unité de longueur de la distorsion s'écrit finalement :

$F={\int }_V{f}_{v}dV=\frac{1}{2}K{\int }_{r_c}^r(m/r{)}^{2}2\pi rdr=K{m}^2\pi ln(r/r_c)$ où r_c est le rayon de coupure (de l'ordre de la dimension moléculaire) que l'on peut estimer en comparant l'énergie du nématique à celle de la phase isotrope. De plus, comme l'énergie libre dépend de m², les configurations avec m petit sont plus favorables.

L'anisotropie diélectrique dans les nématiques est à l'origine de la plupart des applications électrico-optiques. Les molécules composant le nématique sont particulièrement sensibles aux champs électromagnétiques. Elles portent un moment dipolaire (induit par le champ et/ou permanent, provenant de la différence de répartition des charges positives et négatives au sein de la molécule). En fonction de la valeur des coefficients de permittivité, les molécules tendent à s'orienter parallèlement ou perpendiculairement au champ électrique $\vec{E}$ et créent un champ de polarisation. Le champ de polarisation ${\vec{E}}_{pol}$ des molécules alignées contrebalance, en partie, le champ initial $\vec{E}$ (comme dans un condensateur en présence d'un diélectrique).

Si on identifie l'axe z avec celui du directeur, la matrice des constantes diélectriques s'écrit :

$ϵ=\left(\begin{array}{ccccccc}{ϵ}_1& 0& 00& {ϵ}_1& 00& 0& {ϵ}_2\end{array}\right)$ où ε₂ est la constante diélectrique dans l'axe de la molécule (id. axe z ou axe du directeur).

Le vecteur polarisation s'écrit (approximation du premier ordre) :

ou (suivant ses composantes) :

où le champ $\vec{E}$ possède des composantes Ex, Ey, Ez. Notons que le champ $\vec{E}$ n'est pas nécessairement aligné avec le vecteur polarisation (anisotropie : ε₁≠ ε₂), ni initialement avec la molécule.

Le couple exercé sur le directeur par le champ $\vec{E}$ est : $\vec{\Gamma }=\vec{P}\wedge \vec{E}$.

Les composantes du couple sont donc : (Γ_x = (ε₁ − ε₂)E_yE_z, Γ_y = (ε₂ − ε₁)E_xE_z, Γ_z = 0). Si la différence ε₂ − ε₁ est négative, le couple tend à aligner le directeur perpendiculairement au champ, si elle est positive, le directeur tend à s'aligner au champ.

• (en) S. Chandrasekhar, Liquid Crystals, Cambridge University Press, Cambridge, 1992 .

Ouvrage de référence sur le sujet.

• (en) P.G. de Gennes, J. Prost, The Physics of Liquid Crystals, Oxford Clarendon Press, Oxford, 1993 .

Ouvrage de référence sur le sujet.

• (en) H. Stegemeyer, Liquid crystals, Steinkopff Darmstadt Springer, New-York, 1994
• (en) P. Collings et M. Hird, Introduction to liquid crystals, Taylor & Francis, 1997
• (en) A. Beris et A. Edwards, Thermodynamics of Flowing Systems, Oxford Science publications, 1994
