Pont nord de Chongming

Pont de Shanghai sur le Yangzi Jiang
Pays	Chine
Région	Shanghai
Ville	Changxing Island / Chenjia Town
Latitude Longitude	31° 26′ 5″ Nord 121° 44′ 40″ Est / 31.43472, 121.74444
Franchit	Yangzi Jiang
Fonction	Pont autoroutier
Type	Plusieurs ouvrages : pont à haubans ponts à poutres
Longueur	9 970 m
Portée principale	730 m
Matériau	Béton
Mise en service	31 octobre 2009

Tunnel de Shanghai sous le Yangzi Jiang
Type	Tunnel autoroutier
Traversée	Yangzi Jiang
Pays	Chine
Longueur du tunnel	8950
Nombre de tubes	2
Nombre de voies par tubes	3 par tube
Diamètre	15
Ouverture à la circulation	31 octobre 2009

Le Pont-tunnel de Shanghai sur le Yangzi Jiang ou pont nord de Chongming intègre un complexe de ponts et de tunnels reliant Shanghai à l'île de Chongming en Chine à travers l'embouchure du Yangzi Jiang.

Le pont à haubans de l'ouvrage figure parmi les plus grands de ce type avec une portée centrale de 730 mètres et le pont dans son ensemble (pont à haubans et ses viaducs d'accès) présente une longeur remarquable de 9,97 kilomètres.

L'île de Chongming, troisième plus grande île chinoise qui s'étend sur 1 267 kilomètres carrés soit environ un sixième du territoire de Shangai, est une des zones les plus rurale de la mégalopole. Elle est prisée des Shanghaiens pour ses espaces verts et son calme, de plus en plus s'y rendent les week-ends afin de pouvoir profiter de cette paisibilité, l'espace disponible sur l'île attire également les projets immobiliers (500 000 mètres carrés de logements devraient être construits chaque années) et des industries. Le projet vise donc à developper Chongming par le biais d'une liaison rapide et plus fiable que l'ancien ferry souvent bloqué par les conditions météoroloqigues, vingts minutes sont désormais nécessaires pour rejoindre l'île depuis le district de Pudong.

Les concepteurs prévoyaient initialement la réalisation de deux ponts, mais en raison du trafic important du Yangzi qui aurait engendré de nombreuses difficulté de construction, un tunnel a été choisi.

L'ouvrage, long de 25,5 kilomètres fait partie de la Hushan Expressway qui relie Shanghai à Xi'an, il est décomposé en :

• Un tunnel de 8,95 km entre Shanghai et l'île de Changxing,

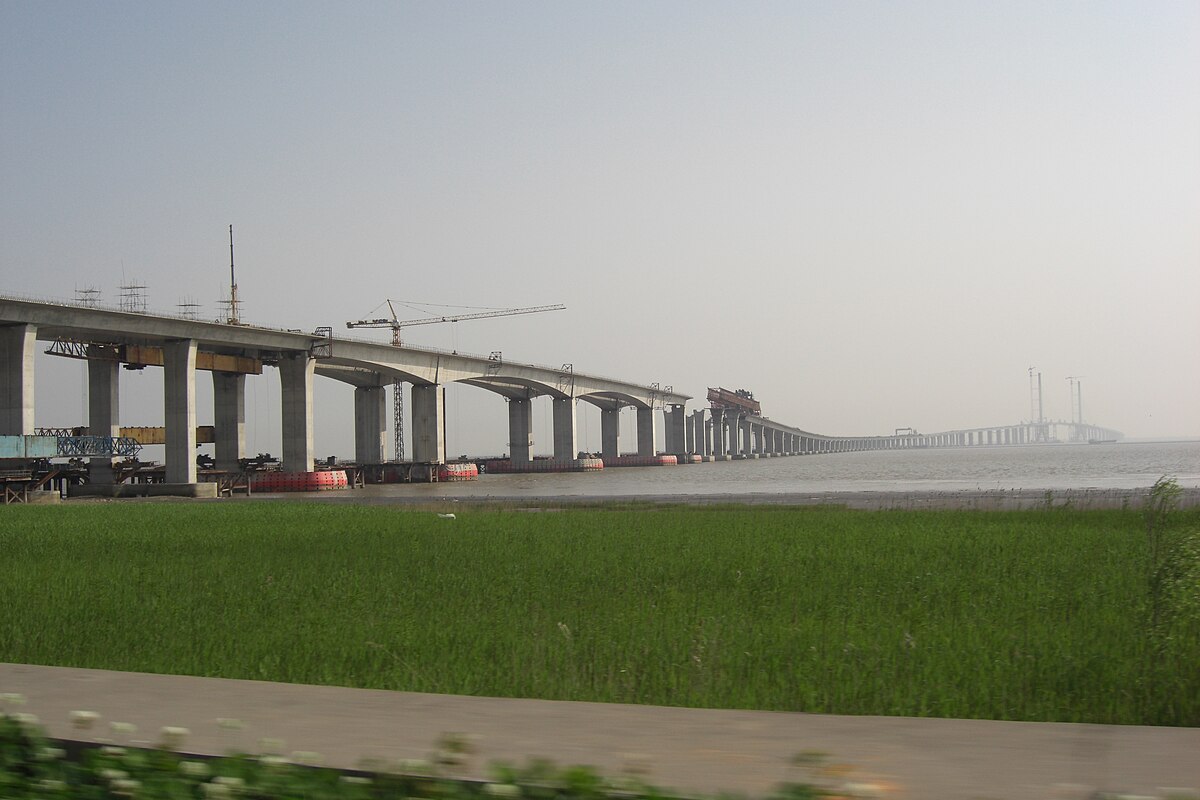

• Un pont de 9,97 km entre l'île de Changxing et l'île de Chongming,
• 6,68 km de routes de liaisons.

Le coût total du projet est de 12.6 milliards de yuan (soit 1.84 milliard de dollars U.S.), il a été ouvert à la circulation le 31 octobre 2009, sept mois avant l'exposition universelle de 2010 de Shanghai.

Il s'agit d'un pont à haubans avec des pylônes en "Y" inversés en béton atteignant une hauteur de 209 mètres (piles immergées et fondations non-comprises). Chaque pylône repose sur 60 pieux de diamètre 2,55 mètres et de longueur d'environ 105 mètres.

Le tablier, d'une largeur de 51,5 mètres est divisé en deux partie de 20,75 mètres espacées de 10 mètres, chacune est composée de caissons en acier reliés tout les 15 mètres par des caissons secondaires. Il est retenu à l'aide de 192 haubans, espacés de 15 mètres avec un espacement courant de 2,3 mètres au niveau des pylônes et de 15 mètres sur les caissons métalliques.

La chaussée comporte trois voies de circulation dans chaque sens limitées à 100 km/h et une autre voie sur chaque extrémité du tablier sera reservée au métro.

Le tunnel de Shanghai sous le Yangzi possède deux conduits (un dans chaque sens de circulation) qui, avec des diamètres extérieurs de 15 mètres ont la particularité d'être les plus larges du monde. Chaque conduit est réalisé avec des tunneliers qui exécutent l'excavation dans le sol et permettent la mise en place des voussoirs en béton préfabriqués C60 par tronçons de deux mètres de longueur. Ces voussoirs ont une épaisseur de 65 centimètres et 10 unités sont requises pour réaliser un annneau complet.

Les deux tunnels possèdent chacun 3 voies de circulation limitées à 80 km/h, une voie consacrée au métro est placée sous les voies routière.

Les conditions de travail des ouvriers, notamment durant la réalisation du tunnel, furent difficiles, ils sont logés près du chantier et ne remontent pas en surface durant les douze heures de travail quotidien. La qualité de l'air est très affectée par les moteurs des camions et la température sur le tunnelier ne descend pas en dessous de 36 degrés. Les nuisances sonores sont également très importantes, les ouvriers ne portent pas de protections individuelles telles que masques ou boules Quies.
