Poutre ISS

Les différentes poutres forment l'ossature externe de la Station spatiale internationale. Elles permettent le montage de cargo non pressurisé, des radiateurs, des panneaux solaires et d'autres équipements.

La configuration originale de la station Freedom (Liberté) prévoyait une grande variété de designs pour les poutres, toutes envoyées sous forme détachée. Elles auraient dû être assemblées et leurs équipements installés par les astronautes lors de sorties extravéhiculaires. Après le re-design en 1991, la NASA modifia cette configuration pour la remplacer par des poutres plus courtes et préfabriquées, ne nécessitant qu'un minimum d'installation.

Poutre Z1

La première poutre, Z1 fut lancée en octobre 2000 par le vol STS-92 et fut utilisée comme point de montage temporaire pour la poutre P6 et des panneaux solaires attachée lors du vol suivant de la navette STS-97. La poutre Z1 est la première armature permanente installée sur la station, fournissant la base pour les additions futures des autres poutres. Elle contient le contrôle gyroscopique, des circuits électriques, des équipements de communications et 2 générateurs de plasma destinés à neutraliser la charge électrique produite par la station.

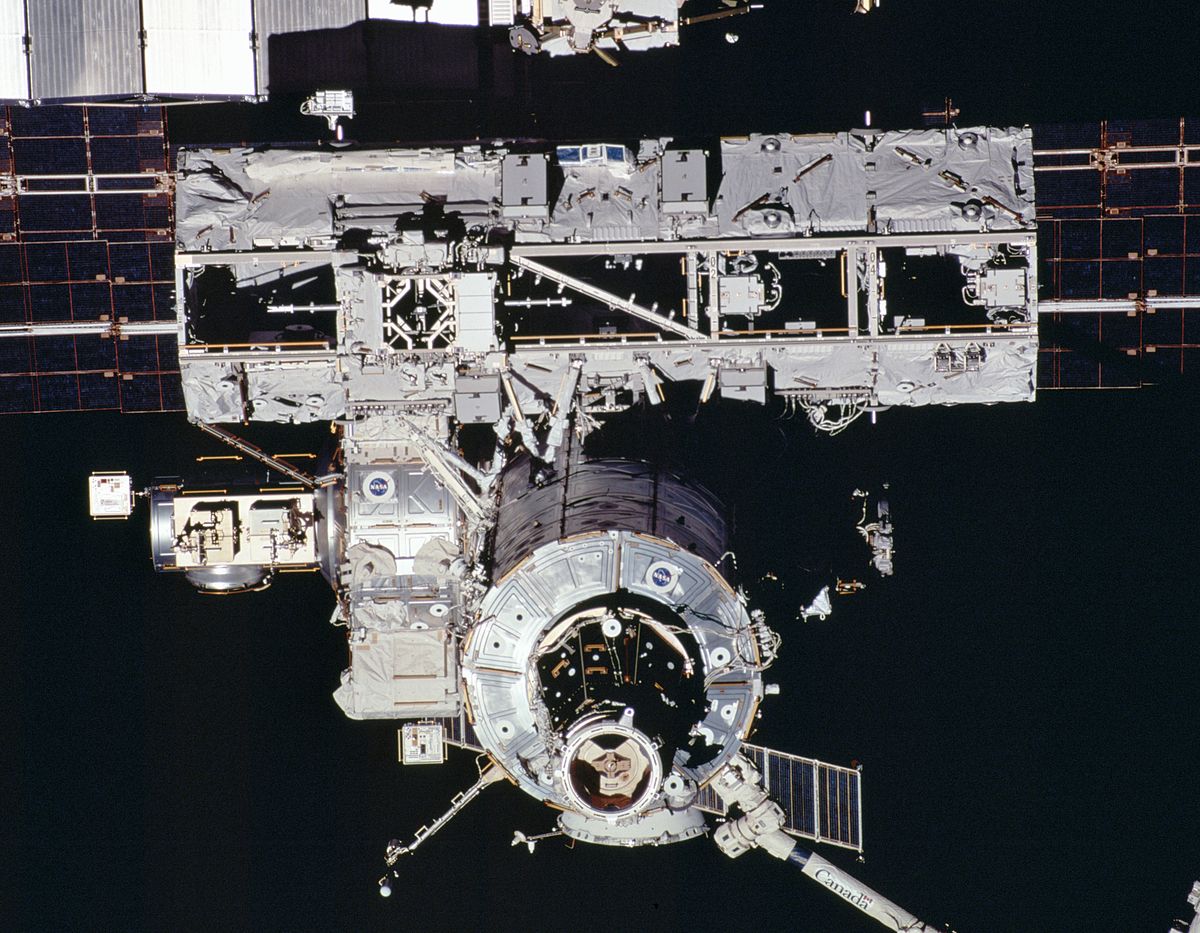

Poutre S0

La poutre S0, aussi appelée Center Integrated Truss Assembly (ITS) Starbord 0 (S-Zero) Truss, est longue de 13,40 m et large de 4.60 m. Elle pèse 13 971 kg et forme l'ossature centrale de la station spatiale. Elle a été installée sur module Destiny lors de STS-110. S0 est utilisé pour transférer l'énergie entre les différents modules et conduire la chaleur des modules vers les poutres S1 et P1.

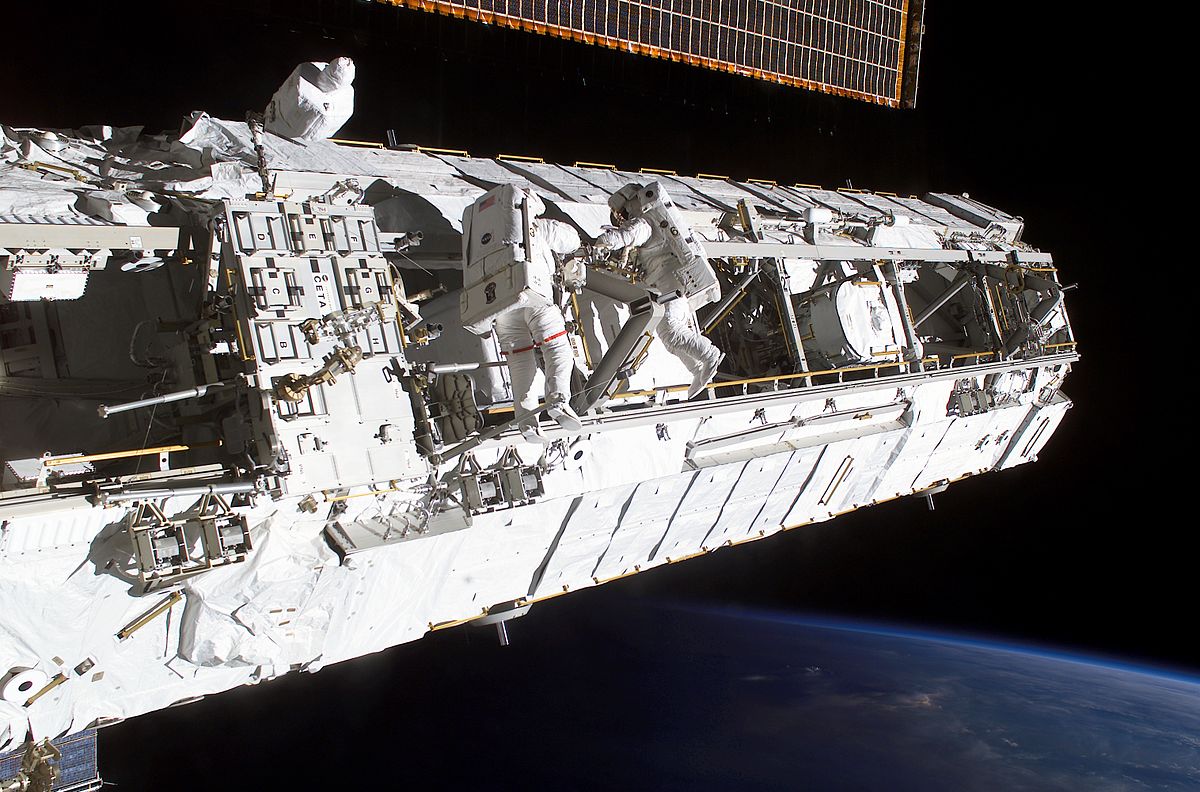

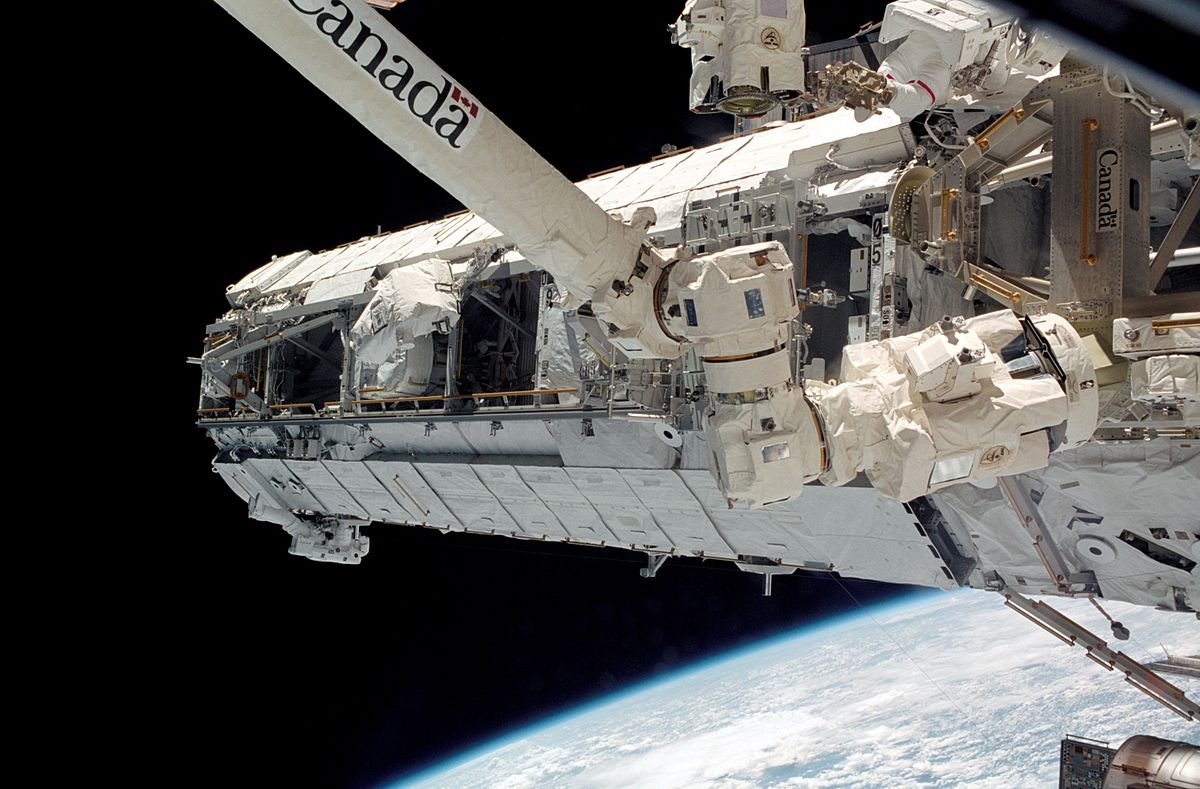

Poutres P1/S1

Les poutres P1 et S1 aussi appelées Port and Starboard Side Thermal Radiator Trusses sont attachées à la poutre S0 et supportent les chariots transportant Canadarm2 et les astronautes entre différents sites de la station. La poutre S1 est longue de 13,70 m , large de 4,60 m et haute de 3 m. Elle pèse environ 14 tonnes. La poutre P1 a la même longueur et largeur. Elle est haute de 4 m et pèse 12 tonnes. Elles font s'échapper 290 kg d'Ammoniac Anhydre à travers 3 radiateurs.

Poutres P3/P4, S3/S4

Sur la partie babord, les poutres P3 et P4 supporteront une paire de panneaux solaires, un radiateur et un système de rotation permettant d'orienter les panneaux solaires. Les poutres S3 et S4 sont pratiquement les mêmes sur la partie tribord.

Poutres P5/P6, S5/S6

La poutre P6 fut la seconde à être ajoutée. Elle supporte une large collection de panneaux solaires qui produisent l'essentiel de l'électricité de la station. Elle est actuellement montée sur la poutre Z1 mais sera déplacée par la suite plus long sur la poutre principale. De la même manière, la poutre P5 et les poutres S5 et S6 à tribord fourniront davantage de panneaux solaires et de radiateurs.

Les composants en gras indiquent les éléments déjà en place sur la station.
