Radeon

Radeon est une marque de processeurs graphiques ou chipsets graphiques fabriqués par ATI depuis l'année 2000. Ces GPU succèdent à la gamme des ATI Rage. ATI fabrique aussi des puces graphiques pour ordinateurs portables (Xpress, Mobility Radeon,...).

Le concurrent direct du ATI Radeon est le GeForce du fabricant Nvidia.

• Vertex shader : Pixel shader : Unité de texture : Unité de rendu de sortie
• Le F-Buffer est une petite quantité de mémoire, situé dans chaque pixel pipelines, dont l'objectif est de remplacer la limite de l'architecture pour traiter les pixels shaders programmes avec seulement 64 instructions de longueur par passe.

Caractéristiques

En juin 2004, ATI a lancé une nouvelle série de cartes graphiques destinées à remplacer les célèbres Radeon 9K. La première carte série X à être sortie est la X800.

Mais en octobre 2005, face à leur manque de performance face aux Geforce 6 de nVidia et une architecture en retrait (non support du DirectX 9.0c par exemple), ATI sort les X1800, qui utilise une toute nouvelle puce graphique, la ATI R520. Cette série sera fort apprécié par les joueurs grâce à son très bon rapport qualité/prix (notamment avec le X1800GTO et le X1950Pro) face aux Geforce 6-7 de nVidia

Caractéristiques

Voici les caractéristiques des cartes principales de cette série :

En Mai 2007, ATI a lancé une nouvelle série de cartes graphiques supportant pour la première fois DirectX 10.0 destinées à contrer les Geforce 8 de nVidia, les HD2000, dont la célèbre HD2900XT. Malgré de bonnes performances, cette série basée sur la puce R600 ne restera pas longtemps dans les esprits des gamers, à cause du prix élevé mais surtout la puce R600 est réputée pour chauffer beaucoup et les cartes étaient relativement bruyantes. De plus aucun jeu à cette époque n'exploitait DirectX 10.0 (il aura fallu attendre le dernier trimestre 2007 avant de voir les premiers jeux arriver).

Ainsi quelques mois après, en Novembre 2007, ATI lance en grande pompe les HD3000, basée sur la puce RV670, avec les HD3850 et les HD3870. But : avoir des cartes consommant et chauffant moins et exploiter les dernières technologies. Ainsi si l'amélioration de performances par rapport aux HD2000 n'est pas significative, ATI a apporté de nombreuses innovations comme par exemple :

• Support de DirectX 10.1
• Support du PCI-Express de 2ème génération
• Support de CrossfireX (configuration quadri-GPU)
• Support des Shaders 4.1
• Integration d'un chipset audio (audio via adaptateur DVI-HDMI)

Cette série aura eu un très bon succès grâce à une politique de prix agressif et de bonnes performances. Notons également l'entrée de gamme d'ATI en matiére de puce graphique 3D pour la haute définition avec la HD3450 équipé nativement du displayport.

Caractéristiques

Voici les caractéristiques des cartes principales de cette série :

Le 25 juin 2008, ATI a lancé les HD4000 avec les HD4850 et HD4870 pour faire face aux Geforce 9 et surtout face aux Geforce 200 Series, sorties une semaine avant. ATI utilisait pour cela une nouvelle architecture : le RV770, amélioration du RV670 destinée à avoir des cartes performantes pour une consommation limitée.

.

Ati vient également de sortir la déclinaison Hd4830 (en fait une Hd4850 privée de quelques Stream Processors, et aux fréquences revues à la baisse), se situant en termes de performances en léger recul par rapport aux Hd4850. Cette carte est en concurrence directe avec les 8800-9800GT, et les dépasse une fois l'anti-aliasing activé. Vendue aux alentours de 100€, c'est l'affaire en milieu de gamme du moment.

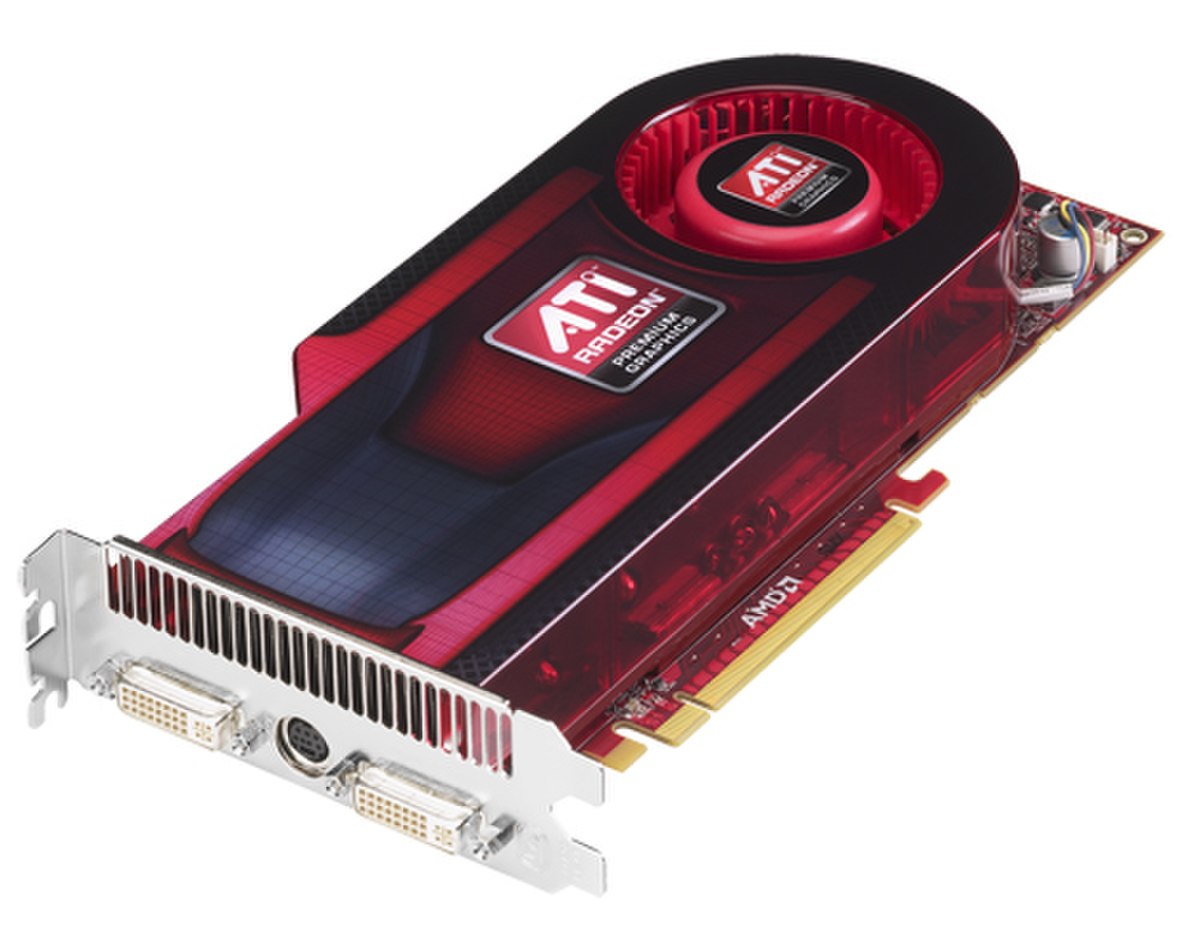

Le 2 avril 2009, ATI lance le Hd4890.Cette carte graphique est une Ati 4870 surcadencée pour faire face au Geforce 275 GTX.

Après environ 15 mois de commercialisation, ATI renouvelle sa gamme Radeon avec les HD5xx0 dont la commercialisation coïncide avec la sortie de Windows 7 mais aussi à l'IDF 2009 de San Francisco. Ces puces sont dérivés du RV770 avec une finesse de gravure amélioré (40 nm). Ce sont en outre les premières cartes à supporter DirectX 11 dont une première présentation a été effectué en juillet 2009.

Architecture

Eyefinity

Peu avant la commercialisation des premières références HD5xx0, AMD a dévoilé la technologie Eyefinity qui permet de gérer jusqu'à trois écrans en 2560x1600 avec une seule carte. Il s'agit en fait d'une nouvelle version de l'HydraVision qui permet la gestion multi-écrans sur les cartes ATI. La technologie nécessite de connecter au moins un écran via un câble Display Port (DP) ce qui est une double limitation : d'une part touts les écrans ne possèdent de connexion DP et d'autre part, les fabricant de cartes préfèrent remplacer le DP par du HDMI en raison de sa plus grande diffusion. Bien qu'entièrement gérée de manière logiciel, cette technologie est indisponible pour les précédentes gammes, les développeurs préférant se focaliser sur un support correct des HD5xx0. Elle est disponible à partir des Catalyst 9.10 et les Catalyst 9.12 rendent compatible Eyefinity avec le CrossFire.
En marge de sa gamme, ATI a aussi présenté un modèle dédié exclusivement à sa technologie : la HD5870 Eyefinity 6 Edition . Elle se caractérise par la présence de six connecteurs mini Display Port permettant un affichage sur six écrans (7680x3200). Depuis son annonce fin septembre 2009, la carte n'a toujours pas été commercialisé et a juste été présentée lors de l'IDF 2009 de San Francisco. Les dernières rumeurs l'annoncent pour le 11 mars 2010. Plus tard, au cours du Cebit 2010, PowerColor a présenté une Radeon HD 5770 pourvue de cinq connecteurs Mini DisplayPort et nommé en conséquence Radeon HD 5770 Eyefinity 5.
L'annonce de cette technologie permet à ATI de concurrencer indirectement Matrox qui proposait déjà des solutions multi-écran avec la M9188 et la M9148 (pilotant respectivement jusqu'à huit et quatre écrans) mais qui se cantonnent au domaine de la 2D. Face à cette nouvelle concurrence, Matrox a fait la démonstration au Cebit 2010 d'un affichage sur douze écrans.

Nomenclature

La gamme HD5xx0 est aussi surnommé Evergreen pour mettre en avant les qualités de ces futurs cartes en termes de consommation. Ainsi chaque sous-ensemble de cartes correspond à un nom d'arbre :

• Hemlock (terme américain du Tsuga) : modèle bi-GPU très haut de gamme.
• Cypress (Cyprès) : modèle mono-GPU haut de gamme
• Juniper (Genévrier) : modèle mono-GPU moyen de gamme
• Redwood (surnom de plusieurs gymnospermes) : modèle mono-GPU d'entrée de gamme
• Cedar (Cèdre) : modèle mono-GPU premier prix

On remarquera au passage que ATI a abandonné la désignation X2 préférant intégrer ces modèles dans une gamme dédiée. Un modèle Trillian fut aussi évoqué très tôt, il s'agirait d'un modèle pourvu de trois GPU mais elle ne fut jamais officialisée.

Bugs et autres problèmes

Disponibilité

Gamme Bureau

Gamme Mobility

Suite au succès de sa gamme Radeon H5xx0, ATI lance durant le CES 2010, sa déclinaison pour ordinateur portable dénommé Radeon Mobiltiy HD5xx0. La gamme Mobility reprend les mêmes modèles que la gamme Bureau mais se distingue par des caractéristiques en retrait sur plusieurs points : les shaders sont réduits de moitié, le bus mémoire est limité à 128 bits maximum contre 256 pour les versions Bureau... En outre les fréquences annoncées ne sont que des valeurs maximum et les OEM ont liberté pour définir la fréquence réelle sur leur produit. L'annonce de la gamme Mobility est aussi l'occasion pour ATI de relancer son concept de carte graphique externe basée sur la technologie XGP.
Parmi les différents modèles annoncés, deux ont retenu l'attention de la presse : les Radeon Mobilty 5145 et 5165. Suite à plusieurs notes indiqués lors de la présentation, il s'est avéré qu'il s'agissait que de modèles de la série HD4x00 ce qui a valu des critiques à ATI par la presse sur cette politique de renommage. Ces modèles correspondent respectivement à une 4570 et à une 4650/4670, ils conservent une gravure en 55 nm contre 40 nm pour les autres modèles et sont dépourvus du support de DirectX 11 et d'Eyefinity ce qui n'est pas en soit un problème étant donné qu'il s'agit de modèles d'entrée de gamme.

HD500v

En marge de sa gamme traditionnelle pour les équipements mobiles, ATI a décidé de proposer une gamme à bas prix issue de la précédente architecture HD4000. Les modèles se dotent ainsi d'une nomenclature en HD50v où le dernier chiffre est remplacé par la lettre v en référence au terme value. En conséquence ces modèles conservent une gravure en 55 nm le support du DirectX 10.1 à l'image des modèles HD51x5 avec lesquels ils partagent plusieurs caractéristiques. Par rapport à la précédente génération les 560v, 540v et 530v correspondent respectivement aux HD46x0, HD45x0 et HD43x0.
