Construction du tenseur

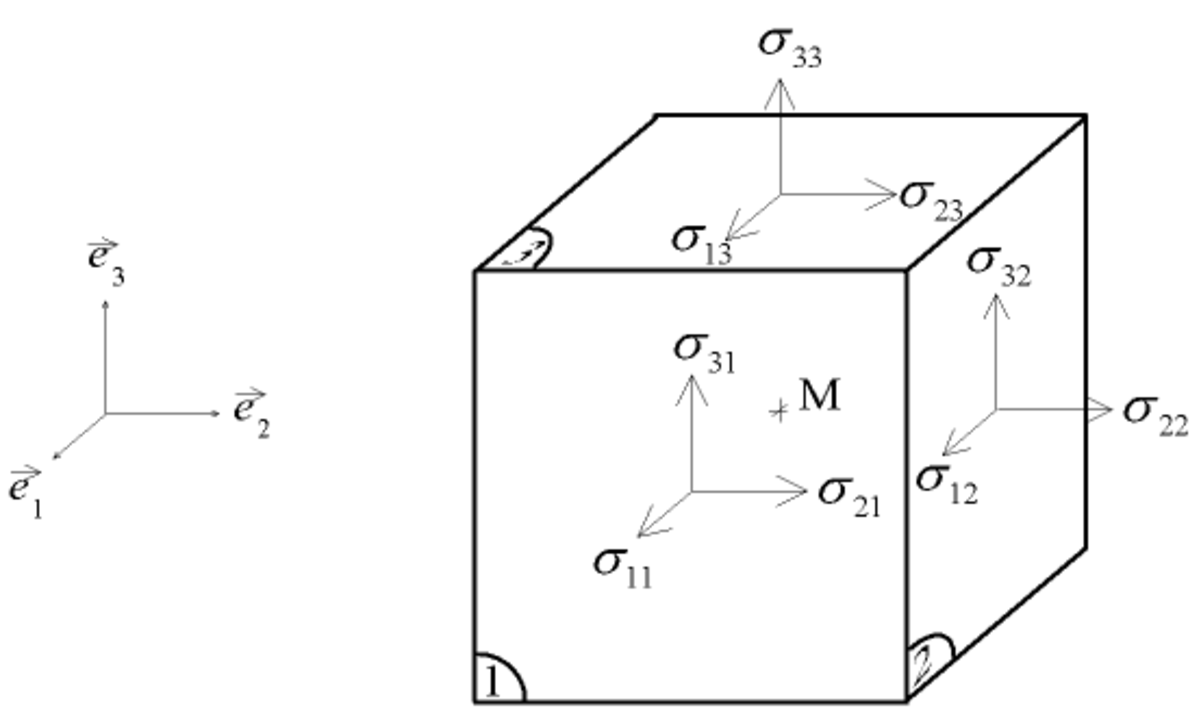

Prenons une base $(e_{1}, e_{2}, e_{3})$ et un point M de la pièce. Considérons un cube de matière autour de M, d'arête infinitésimale dx = a, et dont les arêtes sont parallèles aux axes du repère.

Numérotons ses faces :

les faces i et -i sont les faces normales à $e_{i}$ , en partant du centre du cube, $e_{i}$ pointe vers i, la face -i étant la face opposée.

Dans un premier temps, nous ne considérons que les faces numérotées positivement.

Sur la face j s'exerce un vecteur-force $F_{j}$ qui a trois composantes :

F_{j} = (F_{1 j} F_{2 j} F_{3 j})

F_ij étant la composante selon $e_{i}$ du vecteur-force s'exerçant sur la face j. La surface de chaque facette étant a, on peut définir neuf composantes σ_ij homogènes à des contraintes :

σ_{ij} = \frac{F _{ij}}{a ^{2}}

On décrit donc l'état de contrainte par le tenseur

T (M) = (σ_{11} σ_{12} σ_{13} σ_{21} σ_{22} σ_{23} σ_{31} σ_{32} σ_{33})

T est un tenseur d'ordre 2, à 3 lignes et 3 colonnes. Il est défini localement pour un point M donné.

En mécanique, on n'utilise pas toujours la notation généralisée $(e_{i})$ pour la base. Si l'on note la base $(x, y, z)$ , les composantes du tenseur se notent alors :

T (M) = (σ_{xx} σ_{x y} σ_{x z} σ_{y x} σ_{y y} σ_{y z} σ_{z x} σ_{z y} σ_{z z})

Les termes hors diagonale correspondant à du cisaillement, on les note souvent τ_ij , les composantes du tenseur se notent alors :

T (M) = (σ_{xx} τ_{x y} τ_{x z} τ_{y x} σ_{y y} τ_{y z} τ_{z x} τ_{z y} σ_{z z})

Symétrie du tenseur des contraintes

Le tenseur des contraintes est toujours symétrique, c'est-à-dire que :

σ_i j = σ_j i

ce qui traduit l'équilibre en moment d'un volume infinitésimal.

Le tenseur s'écrit donc :

$T_{ij} = (σ_{11} σ_{12} σ_{13} σ_{12} σ_{22} σ_{23} σ_{13} σ_{23} σ_{33})$ .

Du fait de cette symétrie, on peut écrire le tenseur comme un vecteur, selon la notation de Voigt : en définissant

σ₁ = σ₁₁, σ₂ = σ₂₂, σ₃ = σ₃₃ ;
σ₄ = σ₂₃, σ₅ = σ₃₁, σ₆ = σ₁₂ ;

On peut alors mettre le tenseur sous la forme :

$T_{i} = (σ_{1} σ_{2} σ_{3} σ_{4} σ_{5} σ_{6})$ .

Ceci facilite l'écriture de la loi de Hooke généralisée. On voit aussi que l'espace des contraintes est un espace vectoriel à six dimensions.

Pression isostatique

La pression isostatique p est définie comme le tiers de la trace de la matrice, c'est-à-dire comme la moyenne des termes diagonaux :

p = \frac{t r ( T )}{3} = \frac{σ _{11} + σ _{22} + σ _{33}}{3}

Sa valeur ne dépend pas du repère x y z utilisé.

C'est une généralisation de la notion de pression hydrostatique dans les liquides. Dans le cadre de la géophysique, on parle de pression lithostatique. Toutefois, dans ces cas-là, on considère -p : une contrainte de compression a une valeur négative, p est donc négatif dans ces cas-là.

Principe de la coupure

Une manière simple de déterminer le tenseur des contraintes consiste à employer le « principe de la coupure ». Il s'agit d'une opération de pensée dans laquelle on scie l'objet selon un plan donné.

Supposons un solide se déformant sous l'effet de deux forces extérieures opposées. Si l'on coupe le solide en deux et que l'on sépare les moitiés, alors chaque moitié n'est soumise qu'a une seule force et donc n'est plus déformée mais mise en mouvement. Pour que chaque moitié retrouve sa déformation, il faut exercer une pression sur chacune des faces de la coupure.

Lorsqu'il y a des symétries évidentes à un problème, le choix de plans de coupe judicieux permet de déterminer de manière simple le tenseur des contraintes. C'est ainsi que l'on peut déterminer que dans le cas de la torsion d'un tube, on a un cisaillement pur.

Calcul des vecteurs-contrainte

Considérons le petit élément de volume dτ délimité par le tétraèdre de sommets M,(d**x₁,0,0),(0,d**x₂,0),(0,0,d**x₃). Les vecteurs normaux $n$ aux faces sont donc $e_{1}, e_{2}, e_{3}$ . La force $F$ s'exerçant sur une face vérifie

F = T \cdot n

où $n$ le vecteur caractéristique de la face, c'est-à-dire le vecteur normal ayant pour norme l'aire de la face.

On a par exemple sur la face [M,(d**x₁,0,0),(0,d**x₂,0)], la relation

F = (F_{1} F_{2} F_{3}) = (σ_{11} σ_{12} σ_{13} σ_{12} σ_{22} σ_{23} σ_{13} σ_{23} σ_{33}) \cdot (00 (d x_{1} \cdot d x_{2}) /2)

Contraintes principales

Il existe (au moins) une base orthonormée de l'espace dans laquelle le tenseur des contraintes est une matrice diagonale :

$T_{ij} = (σ_{1} 000 σ_{2} 000 σ_{3})$ .

Ceci résulte de la symétrie de ce tenseur. Les valeurs σ₁, σ₂ et σ₃ sont appelées contraintes principales (il ne faut pas les confondre avec les contraintes en notation de Voigt).

Invariants du tenseur des contraintes

Les contraintes principales permettent de déterminer les invariants du tenseur :

$I 1 = σ_{1} + σ_{2} + σ_{3} = tr (T ij)$ ;

$I 2 = σ_{1} σ_{2} + σ_{2} σ_{3} + σ_{1} σ_{3} = tr (com (T ij))$ ;

$I 3 = σ_{1} σ_{2} σ_{3} = det (T ij)$ .

Notons que l'on a :

p = \frac{I _{1}}{3}

Déviateur

Le tenseur des contraintes peut se décomposer en une somme de deux tenseurs : le déviateur (s_ij ) et la pression isostatique p⋅(δ_ij ) :

$T_{ij} = (s_{11} s_{12} s_{13} s_{12} s_{22} s_{23} s_{13} s_{23} s_{33}) + (p 000 p 000 p)$ .

Le déviateur a les mêmes directions principales que le tenseur des contraintes, on a alors dans ce repère :

$s_{ij} = (s_{1} 000 s_{2} 000 s_{3})$ .

On peut définir des invariants pour le déviateur :

J₁ = s₁ + s₂ + s₃ = tr(s_i**j) = 0 ;

J₂ = − s₁s₂ − s₂s₃ − s₁s₃ ;

J₃ = s₁s₂s₃ = det(s_i**j).

Notons que l'on a aussi :

J₁ = s₁₁ + s₂₂ + s₃₃ ;

$\begin{align} \mathrm{J}2 & = - \tfrac{1}{2} \sum{i, j} s_{ij} s_{ji} \ & = \tfrac{1}{6} \left ( (\sigma_{11} - \sigma_{22})^2 + (\sigma_{22} - \sigma_{33})^2 + (\sigma_{33} - \sigma_{11})^2 +6(\sigma_{12}^2 + \sigma_{23}^2 + \sigma_{13}^2) \right ) \ & = \tfrac{1}{6} \left ( (\sigma_{1} - \sigma_{2})^2 + (\sigma_{2} - \sigma_{3})^2 + (\sigma_{1} - \sigma_{3})^2 \right ) \ & = \tfrac{1}{3} \mathrm{I}_1^2 - \mathrm{I}_2 \ \end{align}$ ;

$\begin{align} \mathrm{J}3 & = \tfrac{1}{3} \sum{i, j, k} s_{ij} s_{jk} s_{ki} \ & = \tfrac{2}{27} \mathrm{I}_1^3 - \tfrac{1}{3} \mathrm{I}_1 \mathrm{I}_2 + \mathrm{I}_3 \end{align}$ .

Ces invariants sont utiles pour définir le domaine élastique et le contrainte de comparaison.
