Le viaduc de l'Elle a été construit entre 2006 et 2007, à Villac, pour permettre à l'autoroute A89 de franchir la vallée de l'Elle, au nord de Terrasson-Lavilledieu.
L'ouvrage a été réalisé en conception-réalisation sur un projet proposé par le groupement d'entreprises conçu avec l'architecte Jean-Louis Jolin.
L'ouvrage est constitué d'un tablier de type bipoutre mixte acier-béton avec consoles et pièces de pont. La pile la plus haute atteint 90,69m.
Le tablier est de pente longitudinale constante à 3,5 %. Son tracé en plan est en forme de S avec des rayons de courburevariable.
Réalisation des piles
Réalisation des fondations
Réalisation de la semelle
Réalisation du fût

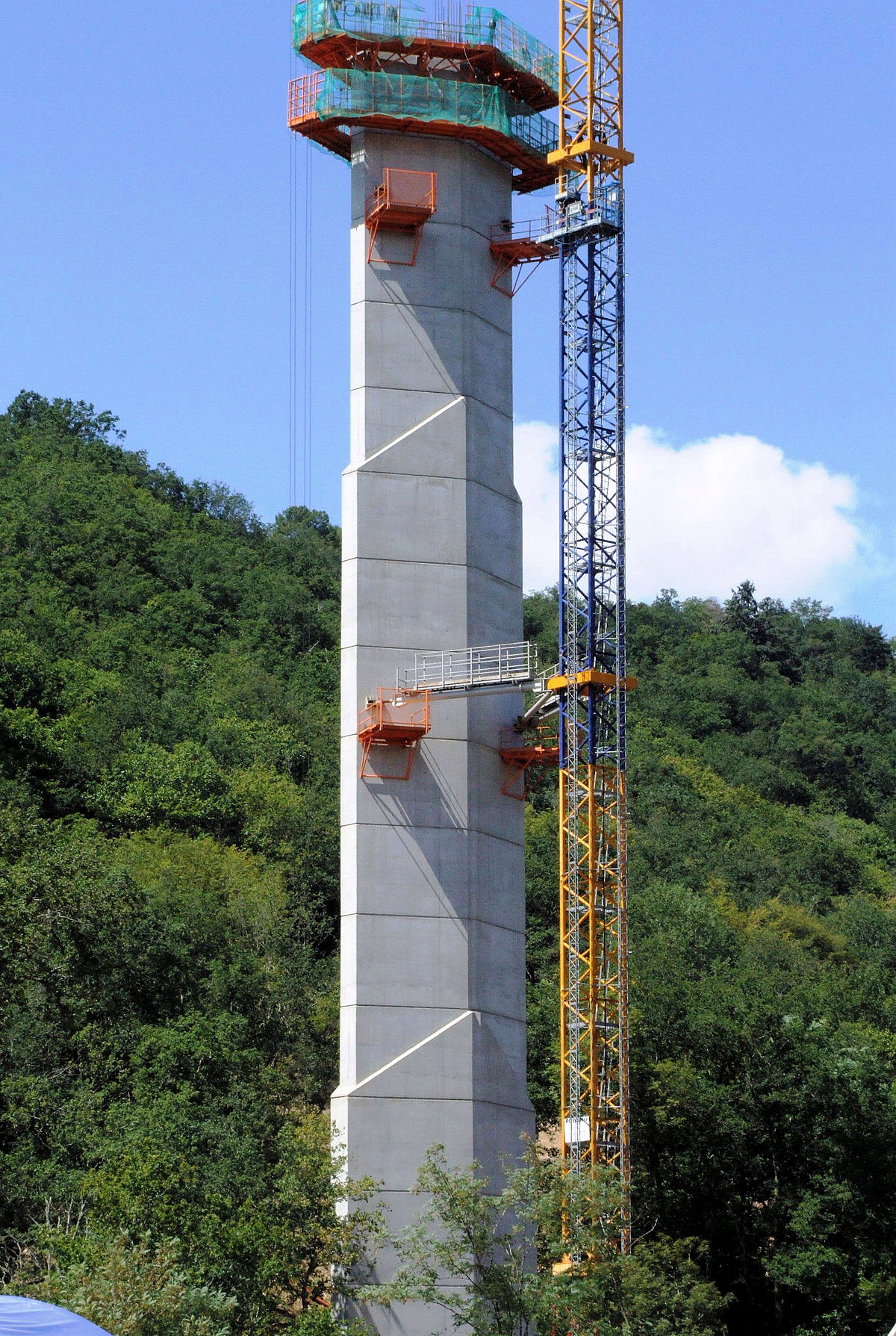

Réalisation du fût de la pile P3

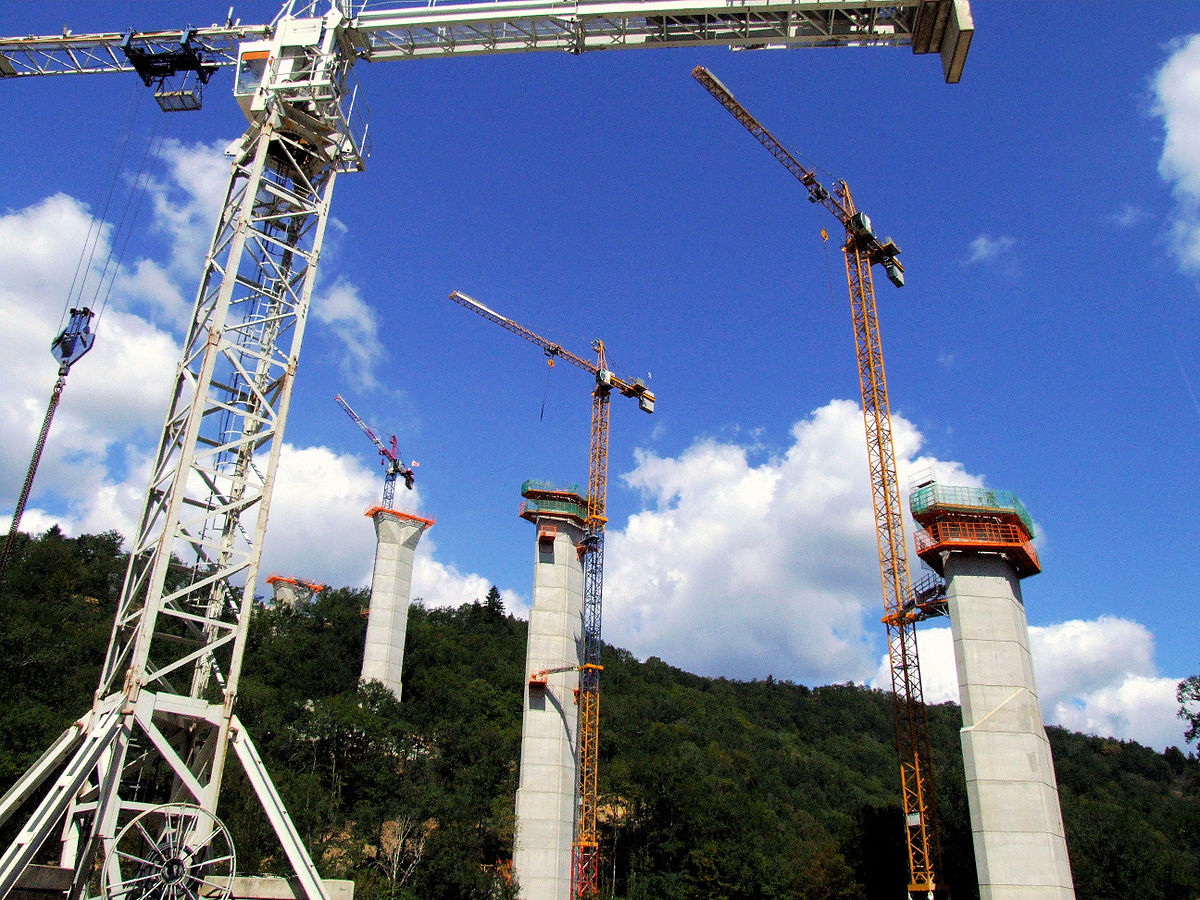

Réalisation des fûts piles
Les fûts de pile sont réalisées à l'aide des coffrages semi-grimpants.
Réalisation du chevêtre des piles

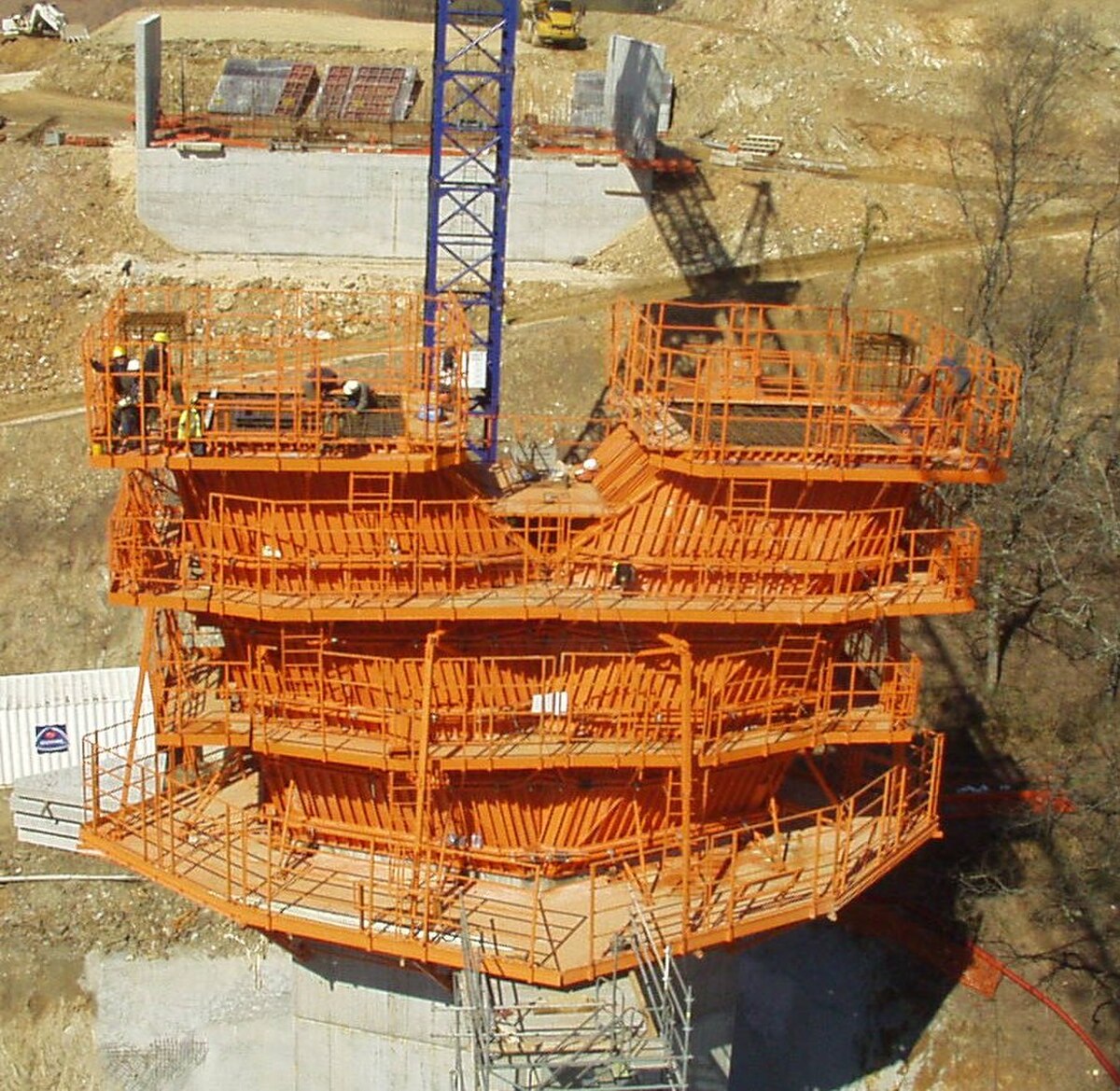

Coffrage du chevêtre de la pile P1
Les chevêtres en tête de pile sont réalisés à l'aide de coffrages spéciaux faisant toute sa hauteur.
Réalisation du tablier

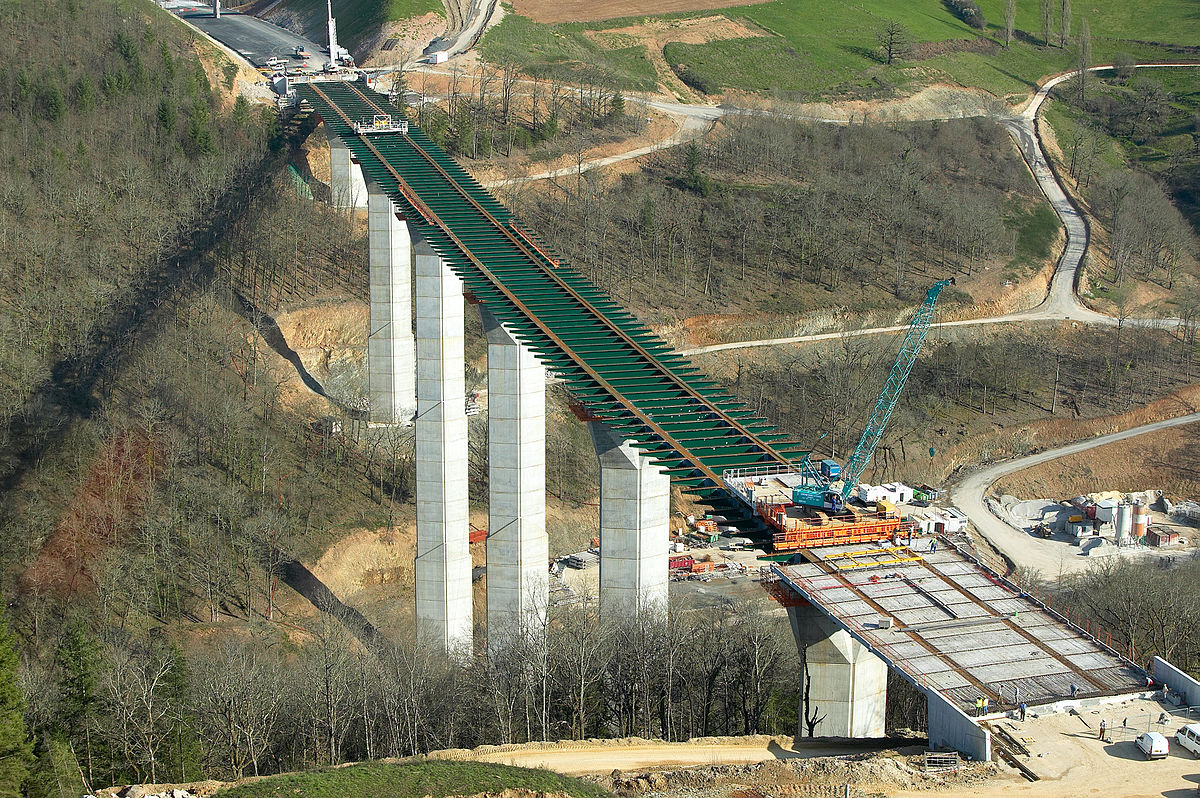

Le tablier a été lancé en deux moitiés, lancées chacune à partir d'une culée.
Réalisation de la charpente métallique

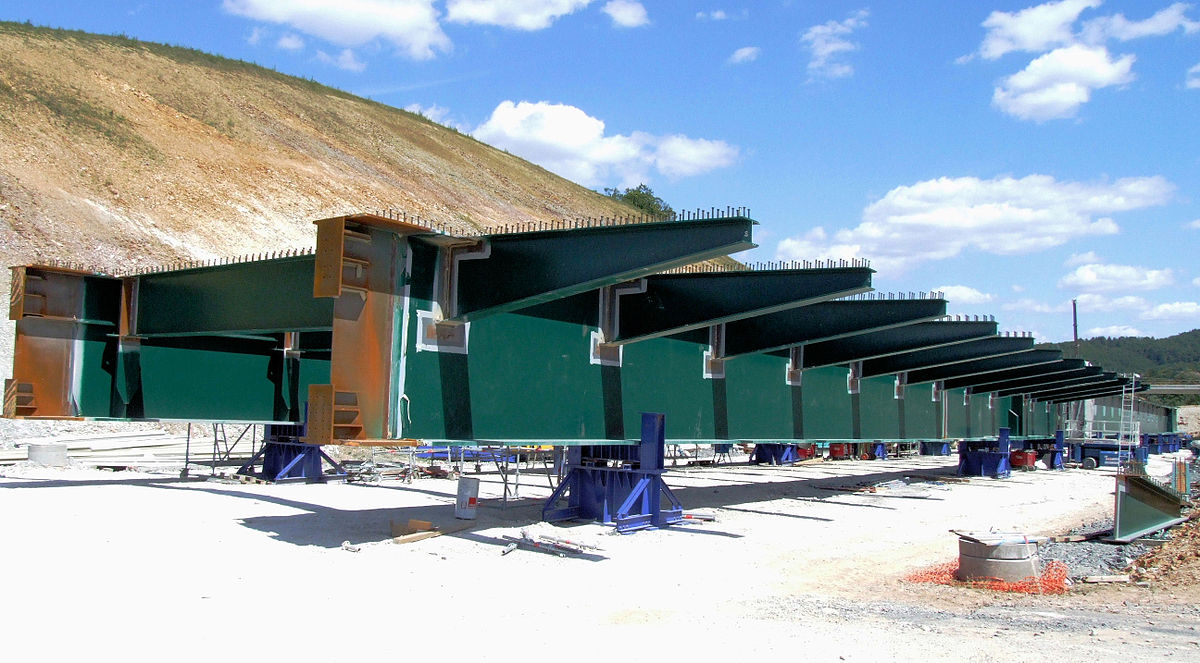

L'ensemble de la charpente métallique a été réalisée dans les usines d'URSSA, en Espagne à Vitoria-Gasteiz en éléments : - les poutres principales longitudinales, en toute hauteur, par tronçons de 20 mètres maximum, - les pièces de pont, - les consoles. Les éléments sont amenés sur site par transport routier.
Pose de la charpente métallique et lançage
Montage des éléments de charpente à l'arrière des culées
Les différentes pèces métalliques sont amenées sur chaque site de montage placé à l'arrière des culées : - réglage de l'implantation et du nivellement des éléments de poutres longitudinales, - soudage des pièces de pont tous ls 4 mètres, entre les poutres longitudinales, - soudage des consoles de part et d'autre des poutres longitudinales.
Pose des prédalles en béton armé
Pose des prédalles à l'aide de chariots se déplaçant sur les poutres longitudinales
Le hourdis en béton armé a été réalisé à l'aide de prédalles faisant de 4m de longueur. La largeur du tablier est faite en trois prédalles correspondant aux parties en encorbellement et à la partie entre poutres longitudinales. Les prédalles ont une épaisseur sensiblement égale à la moitié de l'épaisseur totale. Les prédalles sont posées à l'aide d'un chariot roulant sur les poutres longitudinales.
Bétonnage de la seconde phase du hourdis en béton armé
Après la pose de presque toutes les prédalles et la mise en place d'un ferraillage de secondephase, le chantier a bétonné le béton de seconde phase du tablier.
