Z 6100

Z 6100 (SNCF)
La Z 6171 à Auvers-sur-Oise.
Identification
Exploitant(s) :		SNCF
Type :		automotrice
Motorisation :		électrique
Composition :		3 caisses
Couplage :		1 à 3 unités
Constructeur(s) :
Effectif :		50/85 en 2009
Affectation :		Transilien
Séries
série	dépl.	retrait	masse
	1960-1961 1965-1967 1969-1970 1970-1971	1995-1997 1996-2004 2003-… …	113 t 107,5 t 107,5 t
Caractéristiques techniques
Disposition des essieux :		B'2'
Écartement :		standard
Alimentation :		25 kV 50 Hz
Moteurs de traction :
puissance unihoraire : Effort de traction :		615 147	kW kN
Longueur :		74,450	m
Accès :		3 par flanc
Portes :		coulissantes 2 vantaux
Places assises :		1   36 2 237	pl. pl.
Vitesse maximale :		120	km/h

La Z 6100 est une rame automotrice électrique monocourant 25 kV assurant des missions de train de banlieue en Île-de-France pour la SNCF. Les Z 6100 ont été livrées de 1965 à 1971 en trois sous-séries. Elle desservent depuis le réseau Transilien Paris-Nord.

D'un confort aujourd'hui dépassé, en particulier en matière de suspension, les Z 6100 resteront pourtant en service jusqu'à au moins l'été 2012. Elles sont actuellement remplacées par du matériel automoteur Z 50000 dont les premiers éléments sont arrivés sur le réseau Nord fin 2009.

Les Z 6100 marquent le paysage de la banlieue Nord de Paris depuis les années 1960. Courtes mais pouvant circuler en unité multiple de trois éléments (soit neuf caisses), elles ont été conçues pour accompagner l'électrification du réseau Nord à la fin des années 1960 et ont définitivement remplacé les anciennes locomotives à vapeur 2-141 TC 1 à 72 en 1970.

Ces éléments sont équipés de la vitesse imposée et de semelles de frein en composite. Ils reçoivent la radio sol-train durant les années 1970, puis, les rideaux orange qui équipent les baies sont démontés au milieu des années 1980, trop fréquemment victimes d'un vandalisme croissant.

Les éléments sont pour l'essentiel dotés du contrôle de vitesse par balises (KVB) en 1992, ainsi que du signal d'alarme par interphonie en 1995, hormis quelques éléments réformés. Ce système permet au conducteur de marquer ou non l'arrêt en fonction du motif donné, en raison de la multiplication des signaux d'alarmes abusifs. Ces rames se différencient par un préfixe « S » peint en rouge sur le haut de leur attelage.

Enfin, les poignées montoires, ou rembardes, sont déposées lors de la mise en place de la fermeture automatique des portes avec blocage en marche, imposé par une directive européenne et effective le 1 janvier 2004. Les éléments sont alors dotés de ronfleurs annonçant la fermeture des portes, similaires à deux des Z 5300. Seuls les Z 6101 à 6120, radiés en 2003, n'en sont pas équipés.

Premières automotrices en acier inoxydable sous courant monophasé, les Z 6100 se répartissent en trois sous-séries successives et restent affectées toute leur carrière au dépôt de la Chapelle.

Les éléments automoteurs à trois caisses Z 6101 à Z 6120 sont attendus depuis 1959. Ils sont dérivés des prototypes Z 9056 à 9059, ultérieurement renommés Z 6006 à 6009, livrés en 1960.

La première série d'éléments Z 6100 est livrée du 8 juillet 1965 au 27 février 1967 au dépôt de la Chapelle. Elle conserve les mêmes caractéristiques techniques autant qu'esthétiques des Z 6000 prototypes, avec un graduateur classique, des sablières et des suspensions mécaniques, ainsi que les mêmes baies vitrées. Ces éléments sont engagés sur les lignes Paris - Crépy et Paris - Creil.

L'électrification progressive de la banlieue Nord amène la SNCF à commander une seconde tranche de 65 éléments triples Z 6121 à Z 6150, afin d'assurer la relève de la traction vapeur. Cette nouvelle tranche est plus confortable que la première, avec notamment le choix de la suspension pneumatique, tandis que la motorisation à graduateur et les sablières sont conservées. Cette seconde sous-série est dotée de baies vitrées individuelles, identiques à celles des RIB 70.

Une troisième sous-série (Z 6151 à 6185) complète le parc ; elle ne se distingue de la seconde que par sa motorisation à thyristors, directement dérivée des BB 15000. Les sablières sont alors supprimées des éléments du parc, et remplacées par un système d'antipatinage. Ces deux séries ont été livrées du 7 décembre 1969 au 22 octobre 1971.

En 2004, la première série (Z 6101 à 6120) a été totalement réformée, tandis que 50 éléments de la seconde et troisième série, dont la dernière révision générale se déroule en 2006, achèvent leur carrière sur le réseau Transilien Paris-Nord, dans l'attente de leur radiation, conséquence de la livraison des Z 50000, de décembre 2009 à mi-2012, destinées à les remplacer.

Les Z 6100 sont d'abord utilisées sur la relation Paris - Crépy-en-Valois et Paris - Creil avant de desservir également Pontoise puis Persan - Beaumont par Montsoult - Maffliers et Valmondois après l'électrification de ces radiales achevée en 1970. Elles ont par la suite circulé sur Pontoise - Creil et enfin Paris - Beauvais à partir de 1999.

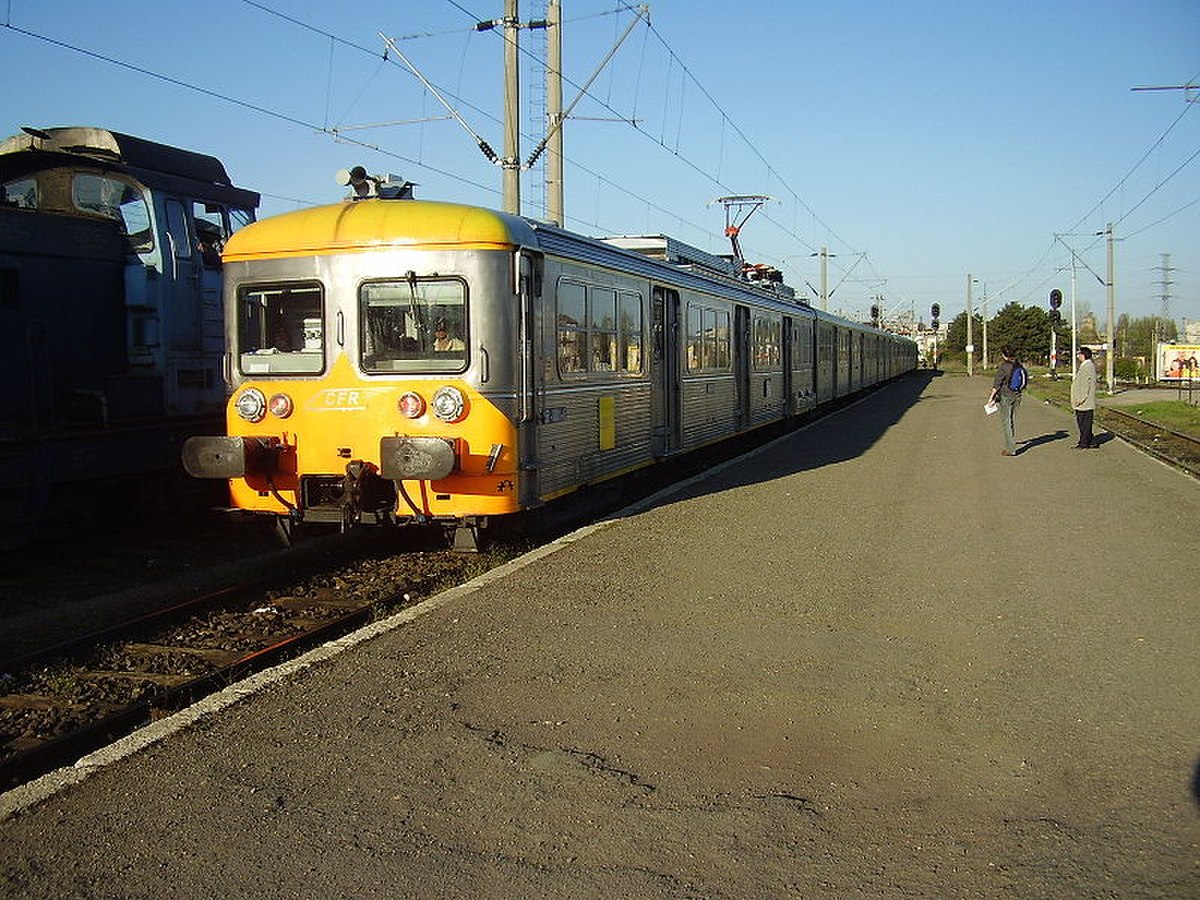

En 2010, elles circulent uniquement sur les lignes H et K du réseau Transilien Paris-Nord. Plusieurs éléments ont également été revendus à la Căile Ferate Române, compagnie des chemins de fer roumains.
