Introduction

Grande Ceinture de Paris
Image classique de la Grande Ceinture : au passage de Sucy-en-Brie, un train s'engage sur la « Complémentaire » en direction de Noisy-le-Sec. Noter à l'arrière plan, la gare de Sucy - Bonneuil sur le RER A
PaysFrance France
Villes desserviesVersailles - Chantiers, Saint-Nom-la-Bretèche, Saint-Germain-GC, Sartrouville, Argenteuil-GC, Noisy-le-Sec, Valenton, Juvisy, Massy - Palaiseau
Historique
Mise en service1882 - 1928
Électrification1945
Caractéristiques techniques
Numéro officiel990 000
Longueur157 km
ÉcartementVoie normale
Électrification25 000 V - 50 Hz d'Achères à Valenton,

1 500 Vcc de Valenton à Versailles
Nombre de voiesDouble voie
SignalisationBAL
Trafic
PropriétaireRFF
Exploitant(s)SNCF et nouveaux entrants
TraficFret, (RER) et TGV
Schéma de ligne
Schéma de la ligne
BSicon STR.svgvers Massy (GC)
vers Paris-Montparnasse
BSicon vÜST.svg
BSicon vBHF.svg120,754

0,000
Versailles - Chantiers
BSicon vÜSTr.svg
BSicon KRZu.svg
BSicon vÜSTr.svg
BSicon vBHF-STR.svg3,066Versailles-Matelots
vers Trappes et Brest
3,121vers Trappes
BSicon exDST.svg4,925Saint-Cyr-Grande-Ceinture
8,147Passage sous l'A12
BSicon KBHFxa.svg10,115Noisy-le-Roi
BSicon TUNNEL1.svg12,407Tunnel des Relais(251 m)
vers Saint-Cloud
BSicon vBHF.svg13,364Saint-Nom-la-Bretèche
13,649
BSicon BHF.svg16,242Mareil-Marly
BSicon BHF.svg18,020Saint-Germain-Bel-Air-Fourqueux
18,310Viaduc du Val-St-Léger(256 m)
BSicon KBHFxe.svg18,988Saint-Germain-en-Laye-Grande-Ceinture
19,610Passage sur l'A14
BSicon exBHF.svg22,853Poissy-Grande-Ceinture
25,700

22,715
vers Mantes et Rouen
Section commune
avec Paris - Le Havre
15,200

33,109
vers Paris-St-Lazare
vers Conflans-Ste-H.
BSicon vÜST.svg39,137

39,511
BSicon DST.svgBSicon DST.svg40,100Argenteuil-Triage
BSicon KRZo.svg41,096vers Paris
BSicon KRZo.svg41,096Ligne Paris - Ermont
43,175Passage sous l'A15
BSicon KRZo.svg44,873RER C
BSicon eBHF.svgBSicon exSTR.svg45,000Épinay-sur-Seine
45,300
ancien rac. militaire
BSicon KRZo.svg46,800St-Denis - Pontoise
BSicon eBHF.svg46,994Épinay-Grande-Ceinture
BSicon KRZo.svg49,771Ligne Paris - Lille
BSicon DST.svgBSicon STR.svg50,598Stains
50,745
BSicon DST.svg53,676La Courneuve-Dugny
53,800
54,351Passage sous l'A1
BSicon KRZo.svg55,422RER B / vers Laon
56,000Passage sous l'A86
BSicon vDST.svg57,707Bobigny
57,748
57,950vers la GC compl.
vers Paris-Est
BSicon vWBRÜCKE1.svg59,152Canal de l'Ourcq(23 m)
BSicon vBHF-DST.svg60,900Noisy-le-Sec
BSicon vSTR-ABZg+l.svgvers la GC compl.
BSicon vSTR-ABZgl.svg61,226
vers Strasbourg
BSicon vSTR-ABZgl.svg62,112vers la GC compl.
BSicon KRZo.svg62,398
63,010

10,700
Section commune
avec Paris - Mulhouse
17,174

69,568
Pont sur l'A4
vers Mulhouse
BSicon DST.svg70,759Le Plant - Champigny
71,955Pont sur la Marne(117 m)
vers Paris (RER A)
BSicon vBHF-eBHF.svg72,585Champigny

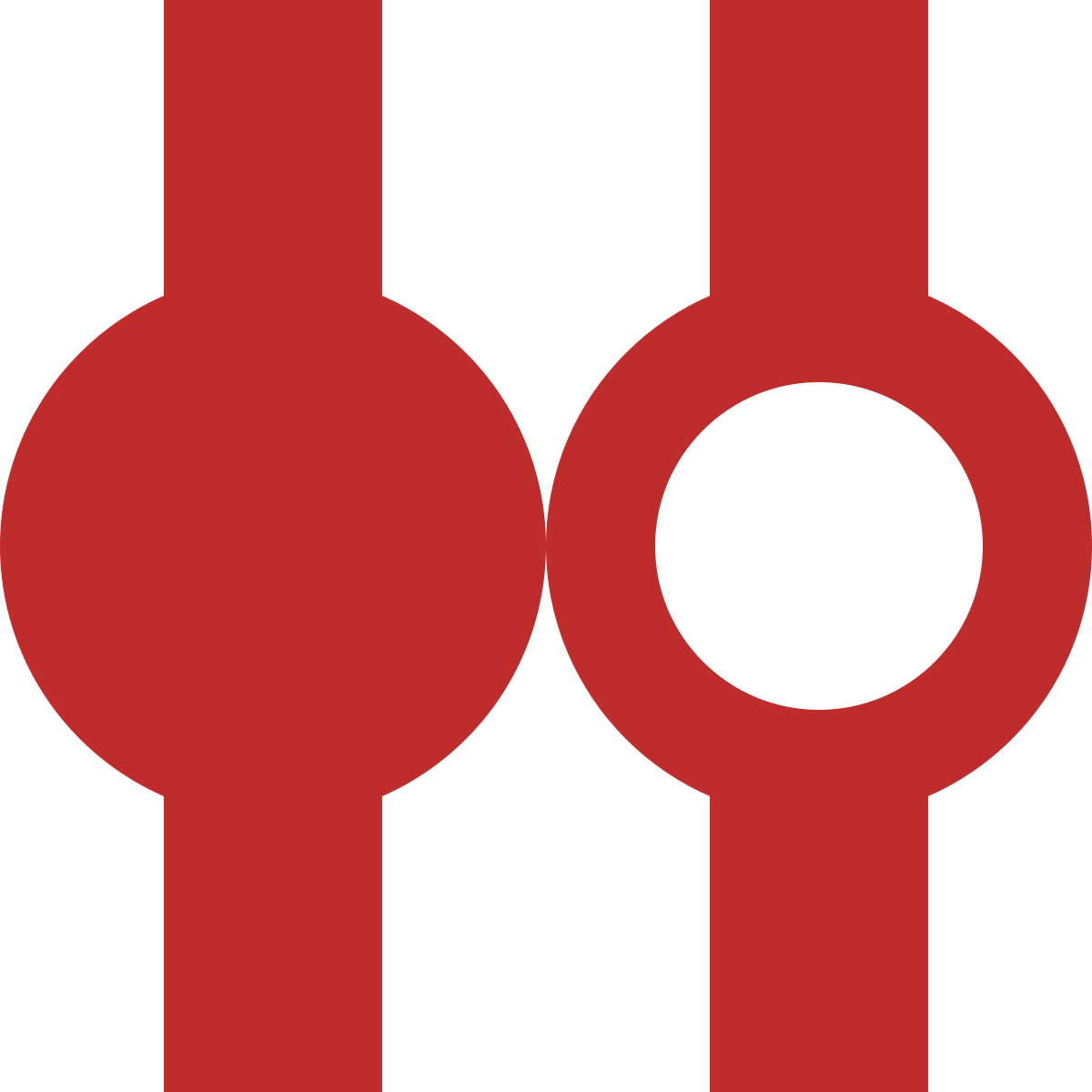

BSicon vBHF-DST.svg72,585La Varenne - Chennevières
BSicon vWBRÜCKE1.svg75,457Pont sur la Marne(17 m)
BSicon vSTR-ABZg+l.svg76,823vers la GC compl.
BSicon vBHF-DST.svg76,885Sucy - Bonneuil
BSicon KRZu.svg77,500vers Boissy (RER A)
77,800
81,117
BSicon DST.svg81,371Valenton
BSicon KRZo.svg82,352Paris - Marseille
82,530Triage de Villeneuve
BSicon KRZo.svg82,907Paris - Marseille
83,450
83,665Viaduc de Choisy (Seine)
BSicon KRZo.svg84,136vers Paris-Bordeaux
BSicon vÜST.svg
vers la GC strat.
84,900et le MIN
BSicon TUNNEL1.svg85,740Tunnel la Faisanderie(683 m)
BSicon TUNNEL1.svg86,523Tunnel des Noyers(702 m)
BSicon STR.svgParis
BSicon eBHF.svgBSicon BHF.svg88,390

16,045
Athis-Mons
16,174Pont sur l'Orge
BSicon KRZu.svgvers Villeneuve
BSicon STR.svgvers Villeneuve
BSicon STR.svgBSicon vÜST.svg
BSicon DST.svgBSicon vBHF.svg19,038Juvisy
BSicon STR.svgvers Corbeil
BSicon vWBRÜCKE1.svg20,134Pont sur l'Orge
BSicon vÜST.svg20,536
BSicon vBHF.svg21,779Savigny-sur-Orge
22,338

95,216
vers Bordeaux
95,329Passage sous l'A6
BSicon BHF.svg96,577Petit Vaux
BSicon BHF.svg98,170Gravigny - Balizy
98,513Pont sur l'Yvette
BSicon BHF.svg100,124Chilly-Mazarin
BSicon BHF.svg101,170Longjumeau
103,126Passage sous l'A10
BSicon KRZo.svg105,244LGV Atlantique
BSicon KRZo.svg105,313vers Paris (RER B)
BSicon vABZg+r-STR.svg105,381vers la GC strat.
BSicon vBHF.svg106,190Massy - Palaiseau
vers St-Rémy (RER B)
BSicon BHF.svg109,226Igny
BSicon BHF.svg111,034Bièvres
BSicon BHF.svg112,983Vauboyen
116,464Pont sur la Bièvre
BSicon BHF.svg116,683Petit Jouy - Les Loges
vers Paris-Montp.
BSicon vÜST.svg
BSicon vBHF.svg120,754

0,000
Versailles - Chantiers
BSicon vSTR.svgvers Poissy et Brest
GRANDE CEINTURE COMPLÉMENTAIRE
BSicon STR.svgvers Achères (CG)
57,950

0,000
2,958Canal de l'Ourcq(29 m)
3,111Pont sur la RN 3(36 m)
3,610Passage sous l'A3
BSicon KRZo.svg3,908
BSicon KRZo.svgBSicon KRZo.svg4,084Paris - Strasbourg
4,143

61,950
vers Noisy (GC)
BSicon STR.svgvers Paris-Est
62,112

4,305
BSicon STR.svgvers Champigny (GC)
BSicon TUNNEL2.svg7,124Tunnel de la Plâtrière(86 m)
BSicon ABZgl+l.svg9,000

0,000
BSicon STR.svg2,184

20,400
vers Paris-Est
BSicon STR.svgBSicon STR.svgvers Mulhouse
BSicon DST.svg10,517Neuilly-sur-Marne
11,381Pont sur la Marne(97 m)
BSicon KRZo.svg12,365Pont sur le RER A(10 m)
BSicon DST.svg13,114Bry-sur-Marne
14,500Passage sous l'A4
BSicon KRZu.svg14,731Paris - Mulhouse
BSicon ABZgl+l.svg14,760

15,441
BSicon TUNNEL1.svg15,831Tunnel de Champigny(714 m)
BSicon eBHF.svg18,044Chennevières-sur-Marne
BSicon TUNNEL1.svg18,490Tunnel de Chennevières(460 m)
21,217

76,823
vers Champigny (GC)
BSicon STR.svgvers Valenton (GC)
GRANDE CEINTURE STRATÉGIQUE
BSicon STR.svg9,186vers Paris
vers Juvisy et Bordeaux
vers Valenton (GC)
BSicon vÜST.svg
BSicon vBHF-STR.svg11,698Les Saules
BSicon STR.svg
BSicon vKRZo.svg12,679vers Juvisy (GC)
BSicon vSTR-BHF.svg13,354Orly - Ville
BSicon BHF.svg16,400Pont-de-Rungis - Aéroport d'Orly
BSicon ABZgr+r.svgvers le MIN
20,359Passage sous l'A106
BSicon DST.svg17,922Rungis-MIN
BSicon BHF.svg18,025Rungis - La Fraternelle
BSicon eBHF.svg19,714Wissous
20,359Pont sur l'A6(106 m)
BSicon BHF.svg21,268Chemin d'Antony
23,436
BSicon STR.svgvers Paris (RER B)
BSicon vÜWBr.svgBSicon STR.svg23,836Passage sur le RER B
BSicon vBHF.svgBSicon STR.svg24,535Massy - Verrières
BSicon vKRZo.svg24,731LGV Atlantique
25,425vers la GC (fin GC strat.)
BSicon vBHF.svg25,425

106,190
Massy - Palaiseau
vers St-Rémy (RER B)
BSicon STR.svgvers Versailles (GC)

La ligne de grande ceinture de Paris dite Grande Ceinture est une ligne de chemin de fer formant une boucle autour de Paris à une quinzaine de kilomètres en moyenne du boulevard périphérique. Sa construction fut décidée vers la fin du XIX siècle pour assurer l'interconnexion des lignes radiales reliant la capitale à la province et soulager la ligne de Petite Ceinture créée précédemment. Elle est doublée sur une portion est par la « Grande Ceinture complémentaire » et sur une portion sud-est par la « Grande Ceinture stratégique ». Elle constitue la ligne n 990000 du réseau ferré national, le tronçon de Bobigny à Sucy-Bonneuil constituant la ligne n 957000 (dite grande ceinture complémentaire), et le tronçon de Choisy-le-Roi à Massy-Verrières constituant la ligne n 985000 (dite grande ceinture stratégique).

Description

La Grande Ceinture est actuellement entièrement dédiée au trafic de marchandises dans ses parties nord et est, entre Sartrouville et Villeneuve-Saint-Georges, assurant la liaison entre les réseaux ouest (Normandie), nord (Picardie, Nord, Benelux, Grande-Bretagne), est (Lorraine, Alsace, Allemagne), sud-est et sud-ouest et leurs prolongements en Italie, en Suisse et en Espagne, sans oublier la desserte des différents chantiers d'Île-de-France. Elle relie notamment les triages d'Achères, de Villeneuve-Saint-Georges et du Bourget. Le trafic intense (près de 260 trains de marchandises par jour en 2010) fait que certains tronçons, notamment en Seine-Saint-Denis, sont à la limite de la saturation.

À l'ouest, un court tronçon, entre Sartrouville et Achères, est commun avec la ligne Paris - Rouen, et avec une des branches du RER A.

Le tronçon sud, entre Versailles - Chantiers et Juvisy est également parcouru par des trains de banlieue (RER C) et par des rames TGV (liaisons Le Havre-Rouen-Lyon-Marseille). Il en est de même du tronçon entre Massy et Juvisy qui, en outre, assure des liaisons TGV de l'Atlantique vers le Nord, l'Est et le Sud-Est.

Seul le barreau Achères - Versailles est en partie désaffecté ; en effet, il a été rouvert au trafic de voyageurs le 12 décembre 2004 sur le tronçon Saint-Germain-en-Laye - Noisy-le-Roi (projet Grande ceinture Ouest - GCO).

Histoire de la Grande Ceinture

La gare de Bobigny en 1984

La gare de Noisy-le-Sec avant la Première Guerre mondiale. Les quais de la ceinture sont au centre du cliché

La gare d'Épinay-sur-Seine sur la ligne des Grésillons (actuel RER C). Sur le second pont passe la Grande Ceinture

Un trafic intense : croisement de deux trains à hauteur de Chennevières-sur-Marne (Val-de-Marne)

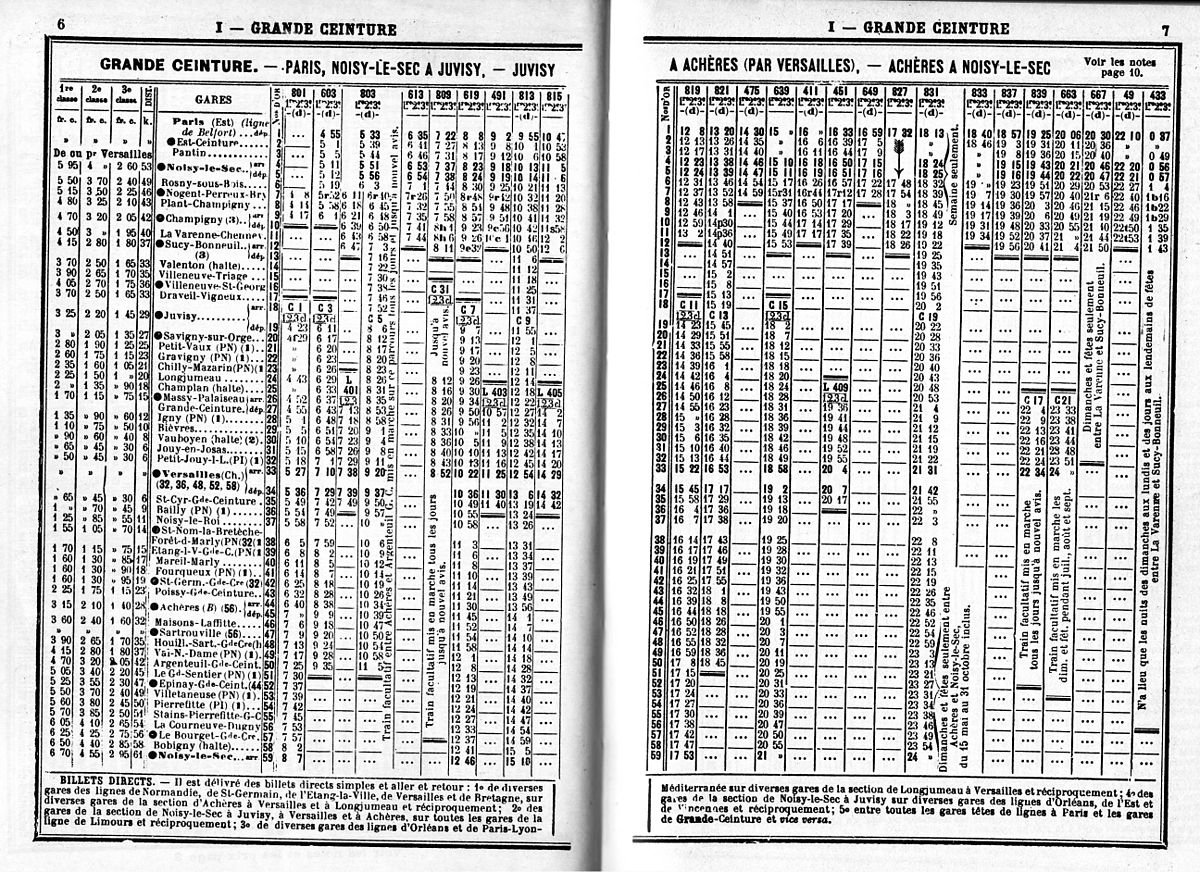

Extrait des horaires du Chaix de mai 1914

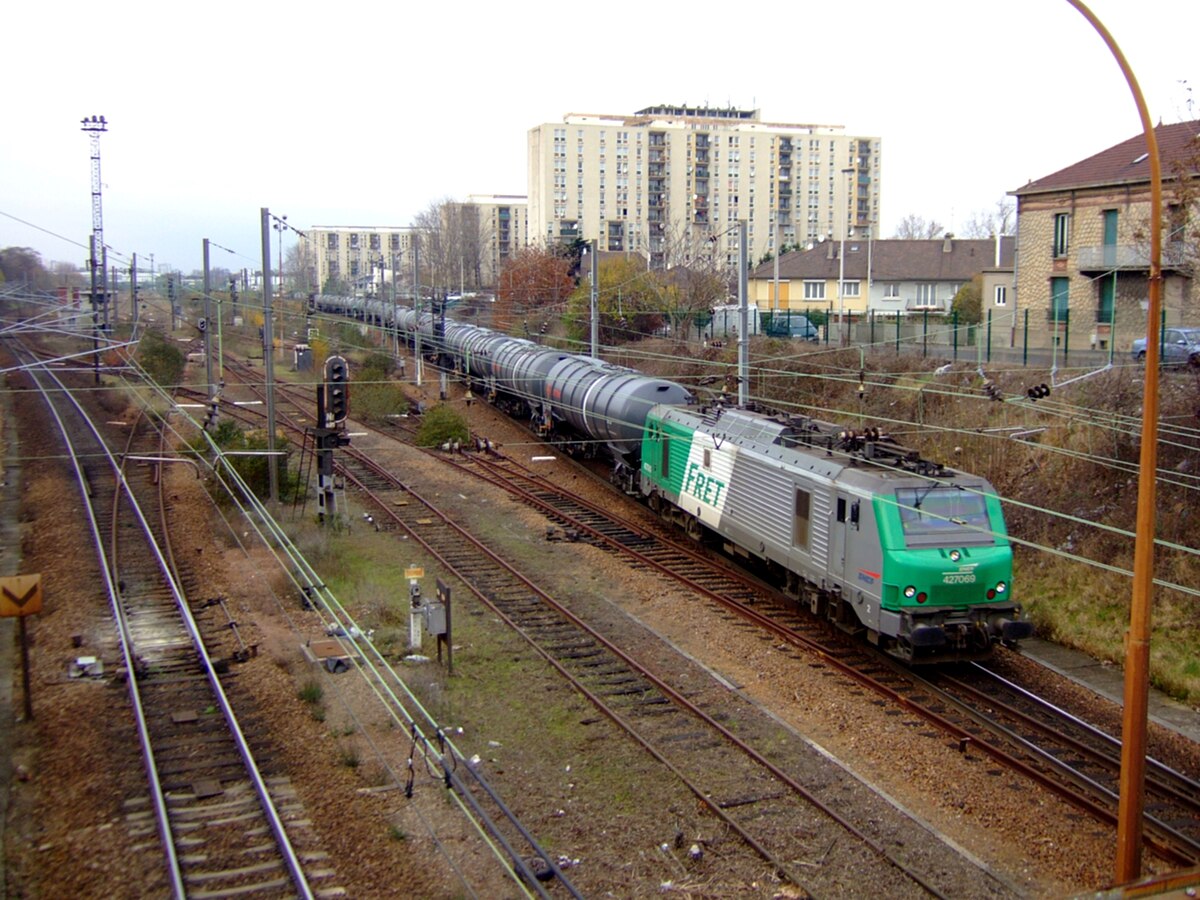

Un convoi en direction de Valenton au passage du garage de Villemomble, aujourd'hui désaffecté.

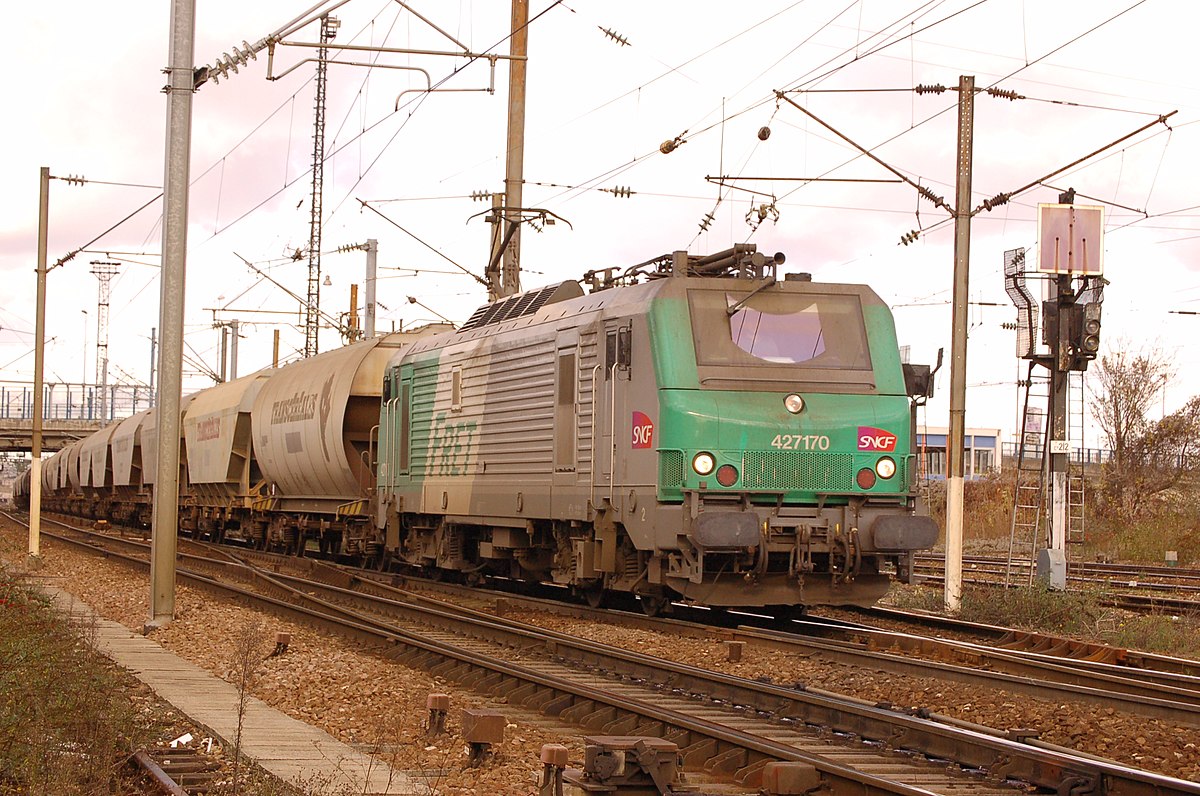

Un convoi en direction de Noisy-le-Sec passe à Bobigny, où les deux itinéraires de la Grande Ceinture se rejoignent (tronçon où le trafic est le plus dense). On voit au fond les voies de l'« évite Noisy ».

Constitution de la ligne

Décidée en 1875, la Grande Ceinture ouvre en 1877 entre Noisy-le-Sec et Villeneuve-Saint-Georges. Le 16 juillet, un service voyageurs est mis en place entre la gare de Paris-Est et la gare de Paris-Austerlitz.

En 1882, le tronçon entre Noisy-le-Sec, Le Bourget et Achères est inauguré. Une gare est construite à Saint-Germain-en-Laye.

En 1883, s'ouvre le tronçon entre Juvisy et Versailles puis, en 1886, à la demande de l'armée, une liaison entre Villeneuve-Saint-Georges et Massy-Palaiseau.

En 1939, une grande partie de la Grande Ceinture ferme au trafic voyageurs. Celui-ci subsiste sur le tronçon Versailles — Massy-Palaiseau - Juvisy. La ligne se voue donc principalement au trafic marchandises.

Le trafic voyageurs reprend sur la Grande Ceinture Stratégique entre Orly et Pont-de-Rungis en 1969, puis entre Pont-de-Rungis et Massy-Palaiseau en 1977. Le 30 septembre 1979, ce dernier tronçon intègre le RER C.

Entre 2005 et fin 2006 la gare de triage d'Achères ferme ; la Grande Ceinture ne relie donc plus que les triages du Bourget et de Villeneuve-Saint-Georges aux lignes radiales.

Grande Ceinture stratégique

La « Grande Ceinture stratégique » est un tronçon doublant le tronçon Valenton—Massy-Palaiseau en passant par Rungis au lieu de Villeneuve-Saint-Georges et Juvisy. Ce tronçon a été inauguré en 1886. Il présente l'avantage d'éviter ces deux dernières gares et donc de rendre le trafic de ceinture indépendant de ces goulets d'étranglement.

Grande Ceinture complémentaire

En 1924 on décide de créer la « Grande Ceinture complémentaire » entre Noisy-le-Sec et Sucy-Bonneuil. Cette ligne, passant plus à l'est via Neuilly-sur-Marne, ouvre en 1928 pour les marchandises et en 1932 pour les voyageurs. Le tronçon entre Bobigny et Sucy-Bonneuil est réalisé par la suite. Là encore, cette création vise à séparer le trafic de ceinture de celui de la ligne radiale de Mulhouse.

De 1943 à 1944, la gare de Bobigny devient le point de départ pour les convois ferroviaires vers le camp d'extermination d'Auschwitz-Birkenau.

L'exploitation par le Syndicat

Le syndicat du Chemin de fer de grande ceinture

La desserte voyageurs

La Grande ceinture a toujours eu un rôle essentiellement tourné vers le transport de fret. Ainsi qu'on peut le voir sur les horaires de la ligne en mai 1914, le nombre de trains de voyageurs était limité, et leur vitesse lente.

Il n'est donc pas étonnant que, face à une offre peu attractive, avec un tracé réalisé dans des secteurs peu urbanisés à l'époque et donc inapproprié aux besoins de déplacements des banlieusards, le service ferroviaire n'ait pu résister au développement de l'automobile, de lignes régulières d'autocars...

Mais il subsiste encore quelques circulations voyageurs grâce aux trains de pèlerins, et l'on peut noter également des acheminements de matériels de banlieue notamment entre Boissy-Saint-Léger, Noisy-le-Sec et Torcy.

L'électrification de la Grande Ceinture

La volonté d'introduire sur la Grande Ceinture la circulation de trains de marchandises à grand parcours entraîne le projet d'électrification de la section sud en courant continu 1500 volts. Fin janvier 1945, la décision est prise d'électrifier la section Valenton - Juvisy via Orly. La mise en service est effectuée dès le mois de septembre de la même année. Dans la foulée, les tronçons Juvisy - Versailles et Orly - Massy sont à leur tour équipés : la traction électrique est mise en service le 6 février 1947.

Les lignes radiales au départ de la gare du Nord et de la gare de l'Est sont électrifiées en courant monophasé 25 kV-50 Hz à la fin des années 1950. À cette époque, une électrification de la section est de la Grande Ceinture semble évidente car facilitant la traction des trains de marchandise sans rupture. En ce sens, la section entre la bifurcation de Stains (ligne Paris-Creil) et Noisy-le-Sec est mise sous tension le 21 juillet 1959. Les tronçons Argenteuil - Stains et Bobigny - Gagny sur « la complémentaire » sont à leur tour électrifiés en 25 kV le 14 septembre 1970.

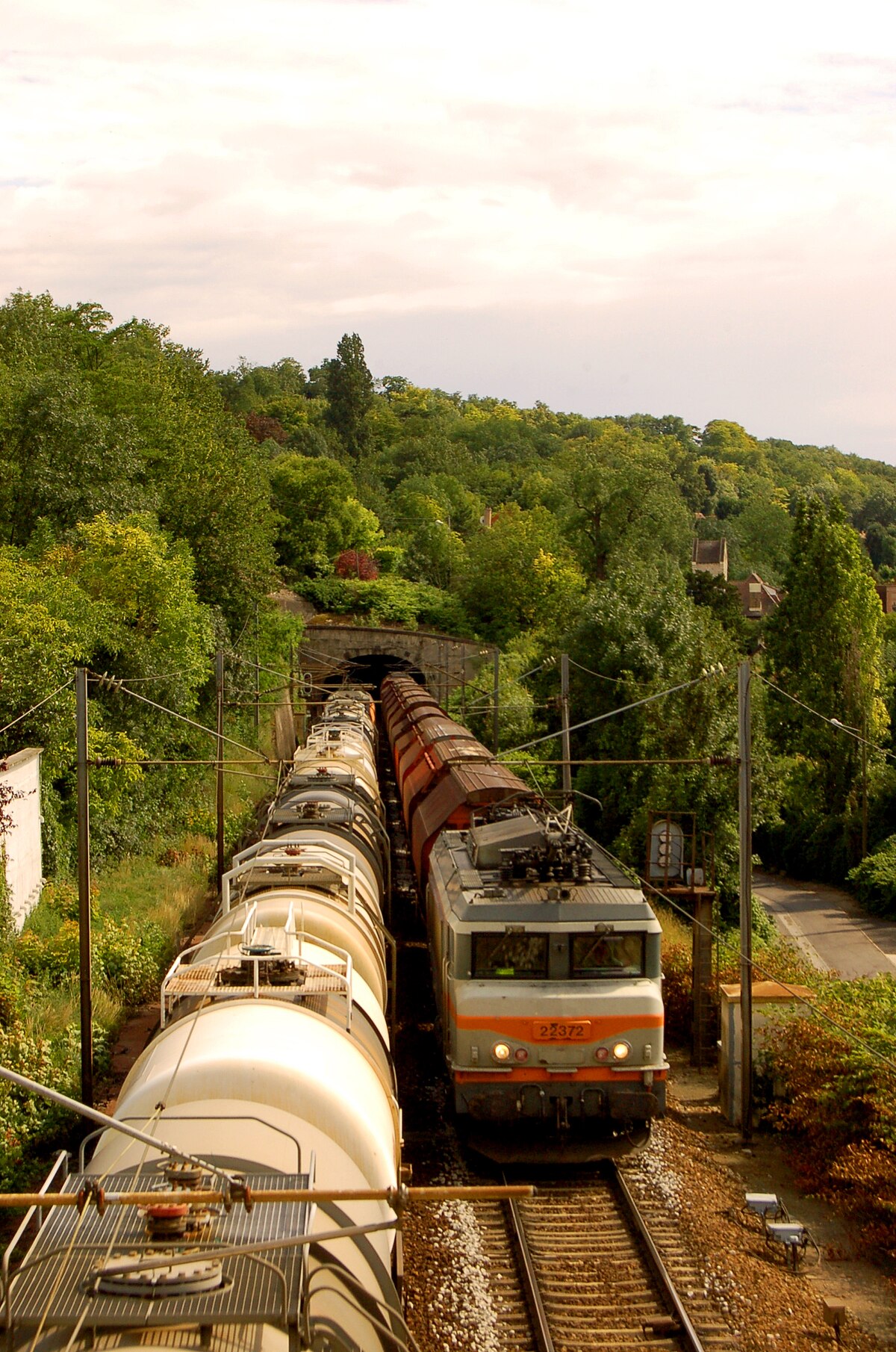

La Grande Ceinture aujourd'hui : le fret

Aujourd'hui le trafic fret reste soutenu avec, par exemple, pour le tronçon le plus chargé entre Bobigny et Noisy-le-Sec, une moyenne de 253 trains par jours selon RFF.

Les TGV et la Grande ceinture

À partir du service d'hiver 1984, une nouvelle liaison TGV directe Lille - Lyon est proposée en utilisant les voies de la Grande Ceinture Est du raccordement de Stains à Valenton. Les circulations se font alors via Noisy-le-Sec mais certains trains empruntent « la Complémentaire » en cas de travaux ou de perturbations. Le succès rencontré par cette nouvelle offre amène la SNCF à offrir un second aller-retour quotidien dès 1985. À l'automne 1986, les rames sont couplées jusqu'à Valenton avec une nouvelle desserte directe Rouen - Lyon utilisant cette fois encore la Grande Ceinture sud, de Versailles - Chantiers à Valenton via Massy - Palaiseau. Les TGV Lille - Lyon n'empruntent plus la Grande Ceinture depuis l'ouverture de la LGV Interconnexion Est en 1994.

La liaison TGV entre la Normandie et l'aéroport de Roissy emprunte la Grande Ceinture Nord jusqu'à Stains, ou une station de rebroussement vers la LGV Nord est aménagée.

Galerie

Obligation de la Cie de chemin de fer de Grande Ceinture, 1876

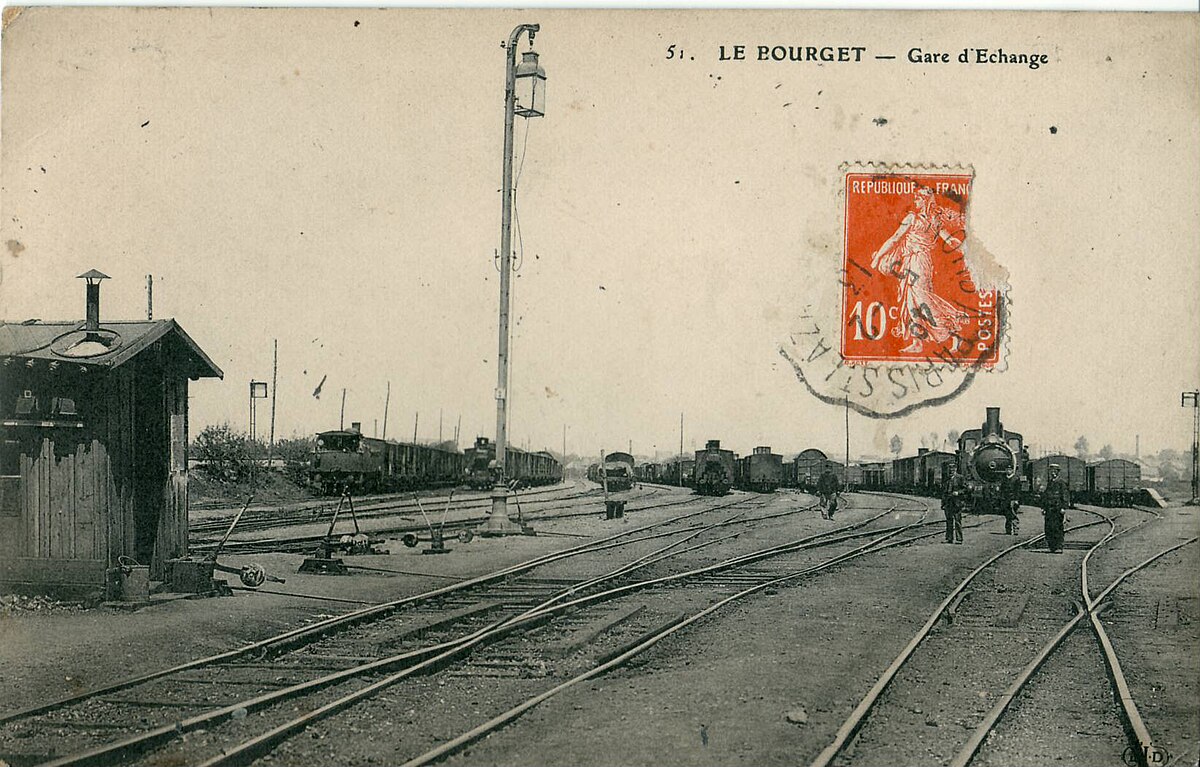

La gare d'échange du Bourget alimentait le triage du Bourget-Drancy

Le viaduc de Nogent-sur-Marne date de 1854. Construit pour permettre à la ligne Paris - Mulhouse de franchir la vallée de la Marne, il supporte également la Grande Ceinture.

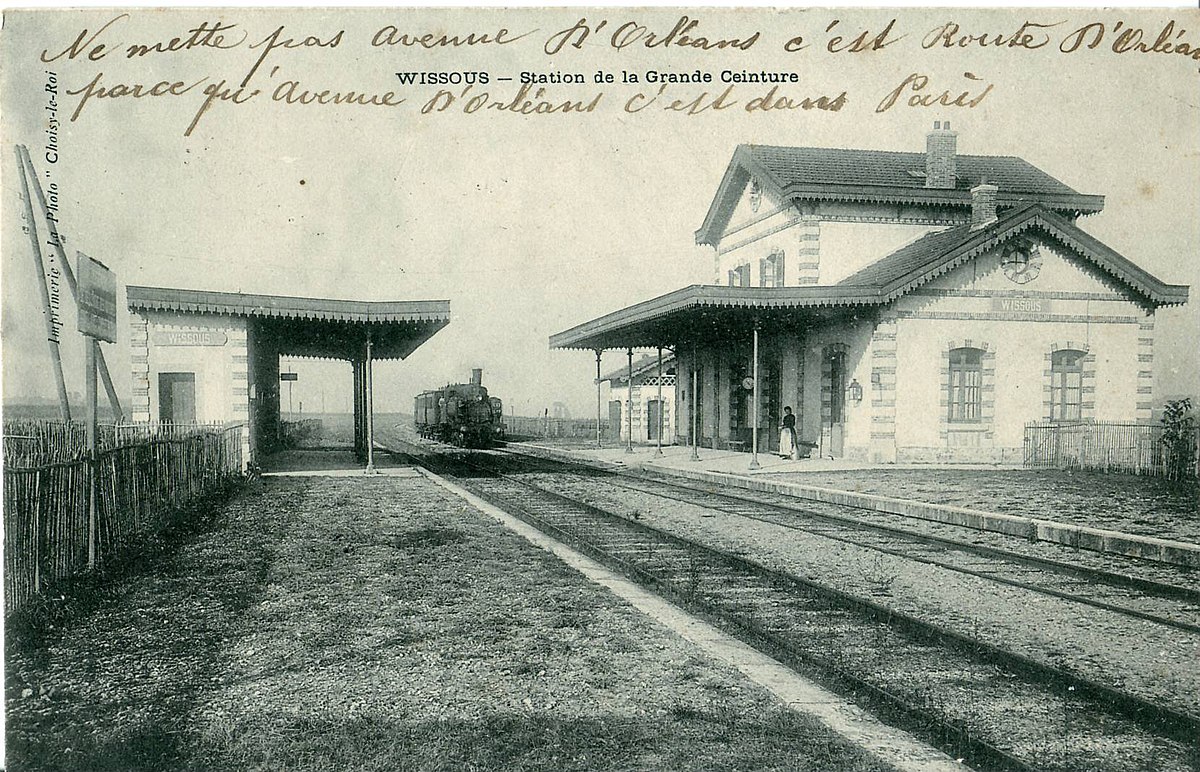

La gare de Wissous
