Introduction

Pentium M

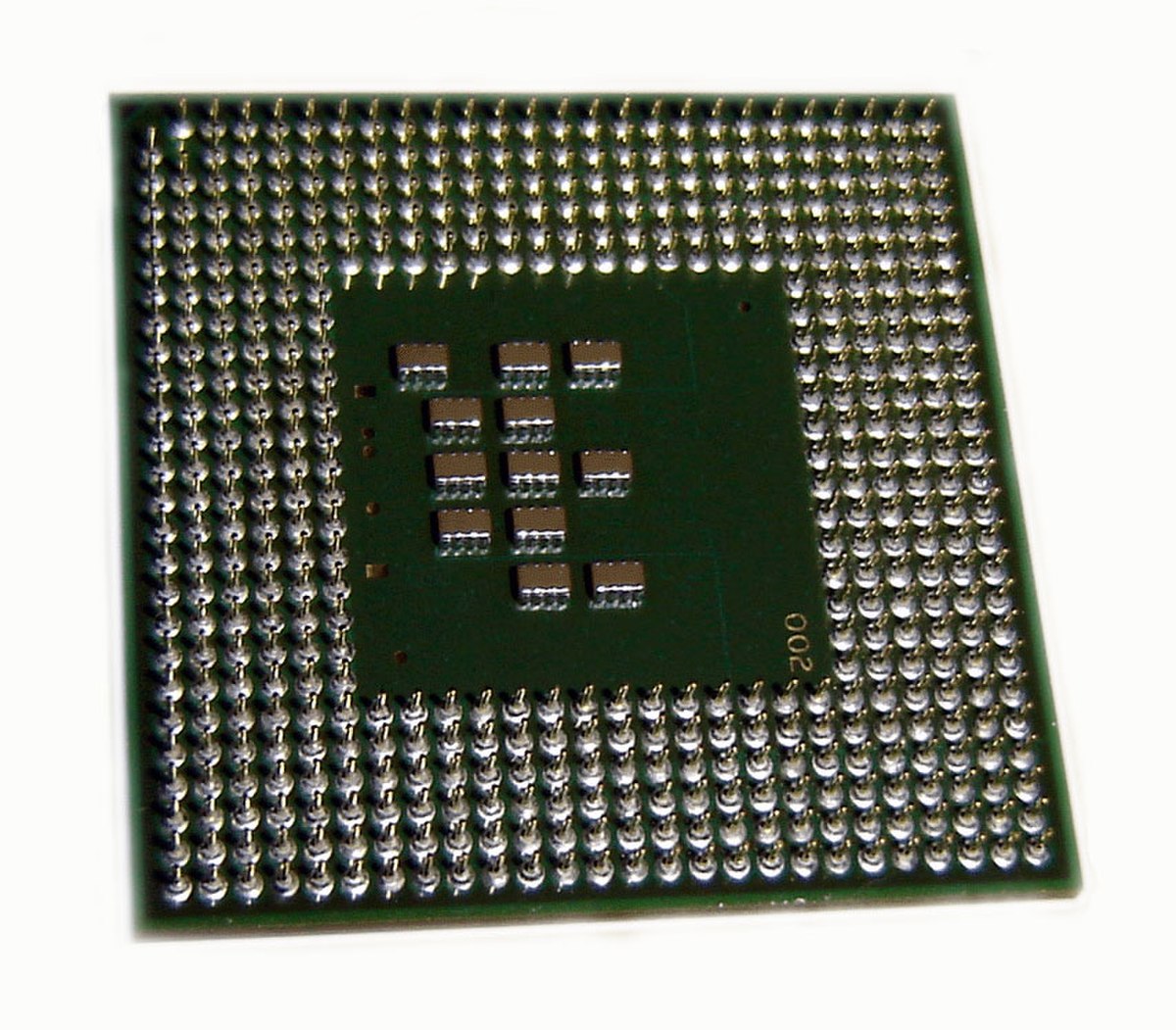

Intel Pentium M 730 "Dothan"
Production	2003 - 2007
Fréquence du processeur	900 MHz à 2,26 GHz
Fréquence du FSB	400 MT/s à 533 MT/s
Gravure	de 130 nanomètre à 90 nanomètre
Jeu d'instructions	x86
Microarchitecture	P6
Sockets	Socket 479
Cœur	Banias Dothan

Sorti en mars 2003, le processeur Pentium M (pour Pentium Mobile) est un processeur 32 bits de la famille x86 fabriqué par Intel dont l'architecture est dérivée de celle du Pentium III.
Ce processeur a été conçu pour remplacer les Pentium 4 mobiles, dont la consommation excessive est rapidement devenue un handicap. Il en reprend le bus quad pumped (jusqu'à 4 paquets de 64bits peuvent circuler par cycle d'horloge), son prédicteur de branchement (amélioré pour l'occasion), ainsi que le jeu d'instructions SSE2. Enfin les micro opérations issues du décodage des instructions x86 sont fusionnées, afin d'économiser des transistors de "traçabilité", et d'améliorer le rendement.

Le Pentium M est à l'origine du label Centrino, marque d'Intel pour caractériser les ordinateurs portables ayant, outre un Pentium M, une carte réseau Wi-Fi approuvée par Intel, et un chipset Intel. Un ordinateur portable avec un Pentium M ne possède donc pas forcement l'appellation Centrino.

Tous les Pentium M disposent de la technique Enhanced Intel Speedstep Technology (EIST) qui leur permet de diminuer dynamiquement la fréquence du processeur. Lorsque l'EIST est activé la tension est diminuée, le coefficient passe de sa valeur initiale à 6, le FSB reste identique. La baisse de tension permet de diminuer la consommation du processeur lorsque celui-ci n'est pas sollicité et permet ainsi d'augmenter l'autonomie de l'ordinateur portable.

Les Pentium M

Banias

Les Pentium M Banias sont les premiers à voir le jour. Ils sont gravés avec une finesse de 130 nm. Tous les processeurs suivants supportent les technologies MMX, SSE, SSE2 et EIST. Il est cadencé de 900 MHz à 1,7 GHz avec un FSB à 400 MHz et 1 Mio de cache de niveau 2.

Plate-forme Carmel

Modèle	Nb. cœurs	Fréquence	Cache L1	Cache L2	Mult.	Tension	TDP	FSB	Socket	Commercialisation
Pentium M "Banias"
1.7	1	1 7 Ghz	64 ko	1 Mio	×17	1,484 V	24,5 W	400 MT/s	Socket 479	2 juin 2003
1.6	1	1 6 Ghz	64 ko	1 Mio	×16	1,484 V	24,5 W	400 MT/s	Socket 479	12 mars 2003
1.5	1	1 5 Ghz	64 ko	1 Mio	×15	1,484 V	24,5 W	400 MT/s	Socket 479	12 mars 2003
1.4	1	1 4 Ghz	64 ko	1 Mio	×14	1,484 V	22 W	400 MT/s	Socket 479	12 mars 2003
1.3	1	1 3 Ghz	64 ko	1 Mio	×13	1,388 V	22 W	400 MT/s	Socket 479	12 mars 2003
Pentium M LV "Banias"
LV 718	1	1 3 Ghz	64 ko	1 Mio	×13	1,18 V	12 W	400 MT/s	Socket 479	7 avril 2004
LV 1.2	1	1 2 Ghz	64 ko	1 Mio	×12	1,18 V	12 W	400 MT/s	Socket 479	2 juin 2003
LV 1.1	1	1 1 Ghz	64 ko	1 Mio	×11	1,18 V	12 W	400 MT/s	Socket 479	12 mars 2003
Pentium M ULV "Banias"
ULV 713	1	1 1 Ghz	64 ko	1 Mio	×11	1,004 V	7 W	400 MT/s	Socket 479	7 avril 2004
ULV 1.0	1	1 0 Ghz	64 ko	1 Mio	×10	1,004 V	7 W	400 MT/s	Socket 479	2 juin 2003
ULV 900	1	900 Mhz	64 ko	1 Mio	×9	1,004 V	7 W	400 MT/s	Socket 479	12 mars 2003

Dothan

Les Pentium M Dothan sont des Die Shrink de Banias en 90 nm. Ils supportent les technologies MMX, SSE, SSE2, EIST et XD Bit sauf pour les modèles 710, 738, 733 et 723. Il a été lancé en mai 2004 avec l'introduction de la plate-forme Centrino Sonoma, Intel. Il a été conçu dès le départ pour les portables et dispose d'une architecture performante. Cette nouvelle architecture utilise un FSB de 533 MT/s au lieu de 400 MT/s pour le Banias. Cela a pour conséquence directe pour une même fréquence d'augmenter légèrement la consommation et donc une diminution de l'autonomie des ordinateurs portables. On trouve en option la fonction de bit de verrouillage (Execute Disable Bit) qui empêche l'exécution de certains virus.

L'introduction de Centrino Sonoma a permis aussi à Intel de lancer ses Pentium M LV pour "Low Voltage" et ULV pour "Ultra Low Voltage". Ces processeurs sont sélectionnés dès leur sortie d'usine puisque ce qui les caractérise est une tension de fonctionnement faible. Or seuls les meilleurs d'entre eux sont capables de tenir une fréquence convenable avec un tension faible.

Le Die d'un Dothan mesure 83,6 mm².

Plate-forme Carmel Refresh

Modèle	Nb. cœurs	Fréquence	Cache L1	Cache L2	Mult.	Tension	TDP	FSB	Socket	Commercialisation
Pentium M "Dothan"
765	1	2,1 Ghz	64 ko	2 Mio	x21	1,308 - 1,356 V	21 W	400 MT/s	Socket 479	20 octobre 2004
755	1	2,0 Ghz	64 ko	2 Mio	x20	1,276 - 1,34 V	21 W	400 MT/s	Socket 479	10 mai 2004
745	1	1,8 Ghz	64 ko	2 Mio	x18	1,276 - 1,34 V	21 W	400 MT/s	Socket 479	10 mai 2004
735	1	1,7 Ghz	64 ko	2 Mio	x17	1,276 - 1,34 V	21 W	400 MT/s	Socket 479	10 mai 2004
725	1	1,6 Ghz	64 ko	2 Mio	x16	1,276 - 1,34 V	21 W	400 MT/s	Socket 479	23 juin 2004
715	1	1,5 Ghz	64 ko	2 Mio	x15	1,276 - 1,34 V	21 W	400 MT/s	Socket 479	23 juin 2004
Pentium M LV "Dothan"
LV 778	1	1 6 Ghz	64 ko	2 Mio	x16	1,116 V	10 W	400 MT/s	Socket 479	juillet 2005 ?
LV 758	1	1 5 Ghz	64 ko	2 Mio	x15	1,116 V	10 W	400 MT/s	Socket 479	19 janvier 2005
LV 738	1	1 4 Ghz	64 ko	2 Mio	x14	1,116 V	10 W	400 MT/s	Socket 479	20 juillet 2004 - juillet 2005 ?
Pentium M ULV "Dothan"
ULV 773	1	1 3 Ghz	64 ko	2 Mio	x13	0,876 - 0,956 V	5,5 W	400 MT/s	Socket 479	janvier 2006
ULV 753	1	1 2 Ghz	64 ko	2 Mio	x12	0,876 - 0,956 V	5,5 W	400 MT/s	Socket 479	19 janvier 2005
ULV 733	1	1 1 Ghz	64 ko	2 Mio	x11	0,876 - 0,956 V	5 - 5,5 W	400 MT/s	Socket 479	20 juillet 2004
ULV 723	1	1 0 Ghz	64 ko	2 Mio	x10	0,94 V	5 W	400 MT/s	Socket 479	20 juillet 2004

Plate-forme Sonoma

Modèle	Nb. cœurs	Fréquence	Cache L1	Cache L2	Mult.	TDP	FSB	Socket	Commercialisation
Pentium M
780	1	2 26 Ghz	64 ko	2 Mio	×17	27 W	533 MT/s	Socket 479	juillet 2005
770	1	2 13 Ghz	64 ko	2 Mio	×16	27 W	533 MT/s	Socket 479	19 janvier 2005
760	1	2 00 Ghz	64 ko	2 Mio	×15	27 W	533 MT/s	Socket 479	19 janvier 2005
750	1	1 86 Ghz	64 ko	2 Mio	×14	27 W	533 MT/s	Socket 479	19 janvier 2005
740	1	1 73 Ghz	64 ko	2 Mio	×13	27 W	533 MT/s	Socket 479	19 janvier 2005
730	1	1 60 Ghz	64 ko	2 Mio	×12	27 W	533 MT/s	Socket 479	19 janvier 2005

L'entrée de gamme Pentium M

Le Pentium M a aussi été décliné en un modèle d'entrée de gamme, le Celeron M, lancé en Janvier 2005. Ce dernier possède un cache L2 amputé de moitié soit 1 Mio au lieu de 2 Mio sur les processeurs Dothan. Il est également amputé de l'EIST, et fonctionne donc en permanence à sa fréquence nominale, au détriment de l'autonomie.

L'après Pentium M

Le Pentium M est suivi par les processeurs Core Solo et Core Duo, à ne pas confondre avec les Core 2 qui utilisent l'architecture Core.
