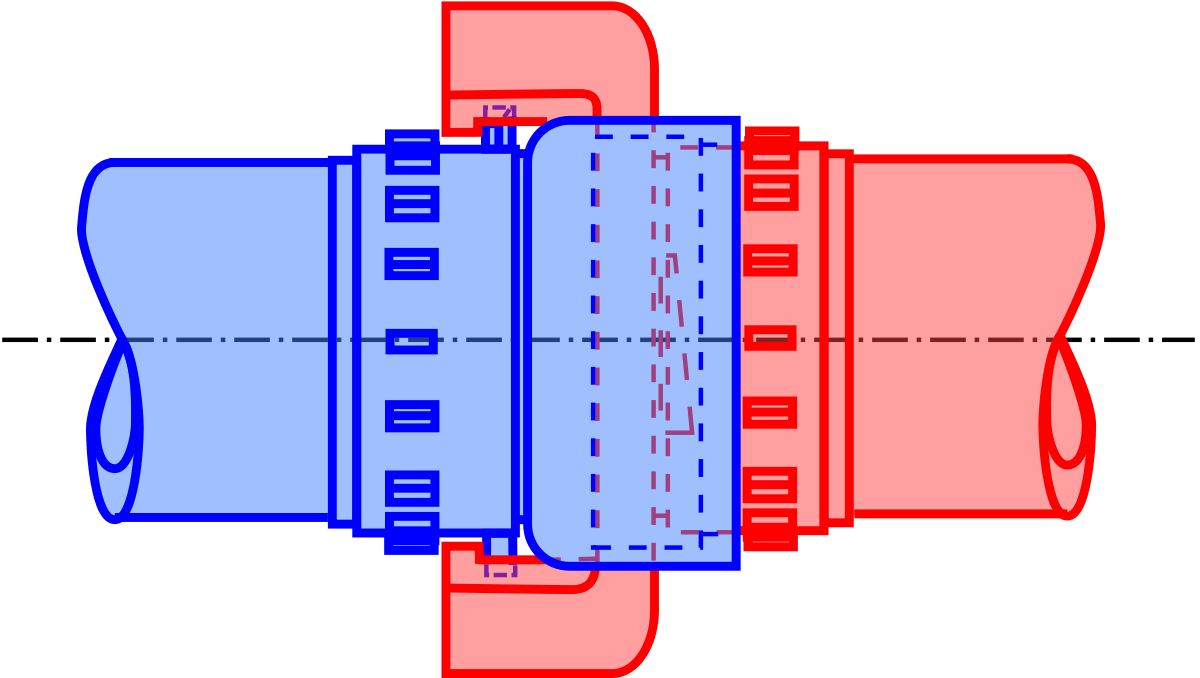

Raccord symétrique Guillemin assemblé
Le raccord symétrique Guillemin, appelé couramment « raccord pompier » en France, est un dispositif mécanique de raccordement des tuyaux. Ce système est utilisé notamment pour les dispositifs de lutte contre l'incendie en France, depuis le 19 siècle.
Les deux tuyaux à raccorder sont muni chacun de demi-raccords identiques. Un demi-raccord est composé d'un joint d'étanchéité sur la surface d'appui, d'un guide (parties dépassant à l'extérieur, de symétrie de révolution, occupant deux quarts de tour opposés et ayant un profil de crochet) et d'une bague crantée qui tourne autour de l'axe et comportant un doigt de blocage.
Pour réaliser l'assemblage,
- Mettre les demi-raccords face-à-face, en opposition (les guides sont complémentaire), en tournant les bagues de sorte que les doigts soient derrière les guides pour un demi-raccord donné ;
- Emboîter les demi-raccords l'un dans l'autre (les joints sont l'un contre l'autre),
- Tourner les bagues de sorte que les doigts d'un demi-raccord passent dans les guides de l'autre demi-raccord.
Les bagues sont tournées à la main dans un premier temps, puis avec une clef Guillemin ou une clef tricoise pour compléter le serrage.
Le raccord peut fonctionner à l'aspiration et au refoulement.
