Cercles inscrit et exinscrits d'un triangle - Définition

Introduction

Les 3 cercles exinscrits d'un triangle et son cercle inscrit.

Étant donnés trois points non alignés A, B et C du plan, il existe quatre cercles tangents aux trois droites (AB), (AC) et (BC). Ce sont le cercle inscrit (pour celui qui est intérieur au triangle) et les cercles exinscrits du triangle ABC.

Bissectrices

Un cercle tangent aux trois droites (AB), (BC), (CA) doit posséder un centre équidistant de ces trois droites. Or l'ensemble des points équidistant de deux droites sécantes (d₁) et (d₂) forme deux droites perpendiculaires, constituées des quatre demi-droites bissectrices chacune d'un des quatre secteurs angulaires construits par les droites (d₁) et (d₂), et appelées bissectrices des droites (d₁) et (d₂).

Si on considère les trois côtés du triangle en tant que droites, on dispose en tout de 6 bissectrices  : 2 bissectrices pour chaque couple de droites. Par chacun des sommets du triangle, passe une bissectrice intérieure (qui rencontre le côté opposé du triangle) et une bissectrice extérieure (qui est l'autre bissectrice).

Si une bissectrice issue de A rencontre un bissectrice issue de B alors le point d'intersection, étant équidistant de (AB) et (AC) et équidistant de (BA) et (BC), est à égale distance de (CA) et (CB) et appartient donc à l'une (et une seule) des bissectrices issues de C. Il y a donc 4 points de concours possibles.

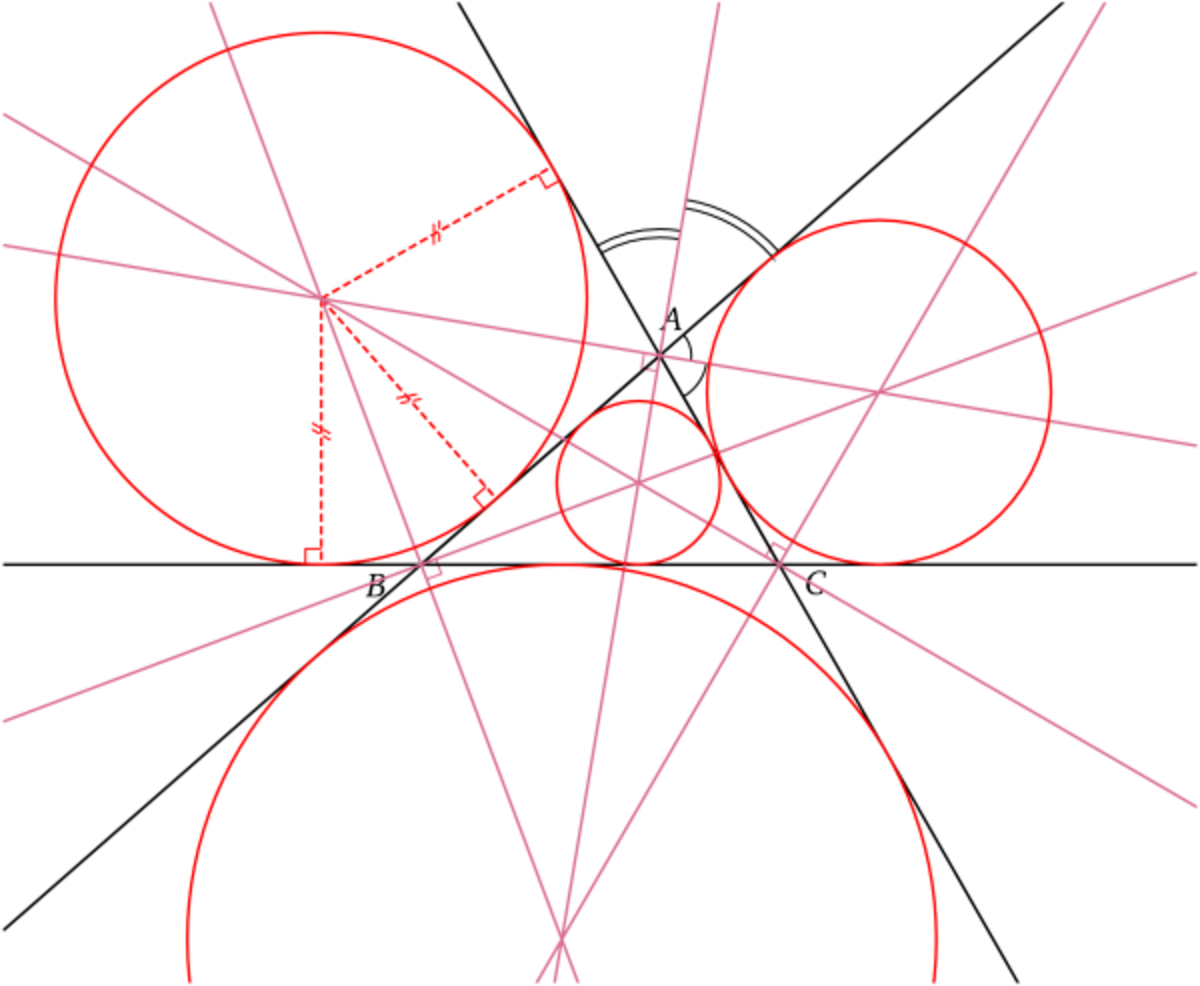

Bissectrices et cercle inscrit d'un triangle.

Cas du cercle inscrit. Les bissectrices intérieures issues de A et B se coupent à l'intérieur des secteurs angulaires (BAC) et (ABC) , c'est-à-dire dans le triangle (ABC). Le point d'intersection est donc sur la bissectrice intérieure issue de C et plus exactement sur la demi-droite bissectrice du secteur angulaire (ACB). Le point d'intersection est alors le centre d'un cercle tangent aux trois côtés du triangle. C'est le cercle inscrit.

Cas des cercles exinscrits. Les bissectrices extérieures issues de A et de B se coupent dans le secteur angulaire (ACB) et rencontrent donc, eux aussi, la demi-droite bissectrice de l'angle (ACB). Le point d'intersection est alors le centre d'un cercle tangent au segment [AB] et aux demi-droites d'origines A et B, de supports (AC) et (BC) et ne contenant pas C. C'est un cercle exinscrit au triangle. Un raisonnement analogue peut être fait pour les deux autres couples de bissectrices extérieures

Notation : dans cet article nous notons A, B et C les trois sommets du triangle, a la longueur du côté BC, b la longueur du côté AC et c la longueur du côté AB. Enfin O désigne le centre du cercle inscrit et O_A, O_B et O_C les trois centres des cercles exinscrits

Cercles exinscrits

Il y a donc trois cercles exinscrits : chacun est tangent à un unique côté du triangle (considéré comme un segment). Nous nommons C_A le cercle exinscrit touchant le côté [CB], C_B le cercle exinscrit touchant le côté [AC] et C_C le cercle exinscrit touchant le côté [AB].

Les rayons des cercles exinscrits sont respectivement , et

Leurs centres sont barycentres des points (A, − a) (B,b) (C,c) pour le premier, (A,a) (B, − b) (C,c) pour le second et (A,a) (B,b) (C, − c) pour le troisième.

Point de Nagel

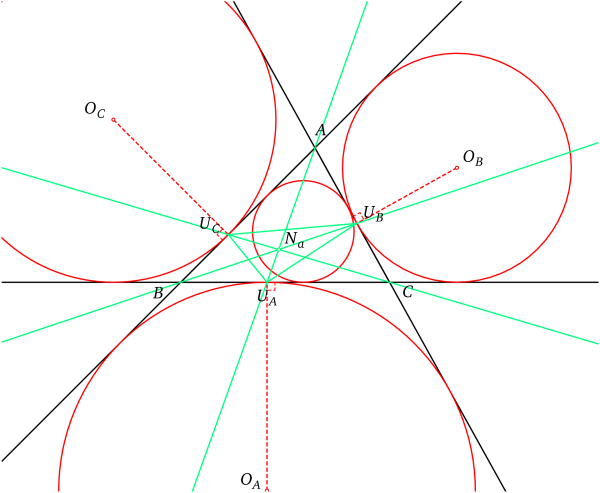

Notons U_A le point de contact de C_A avec [CB], U_B le point de contact de C_B avec [AC] et U_C le point de contact de C_C avec [AB].

Alors les droites (AU_A), (BU_B) et (CU_C) sont concourantes : leur point d'intersection s'appelle le point de Nagel du triangle. On appelle le triangle U_AU_BU_C triangle de Nagel du triangle ABC.

Point de Nagel d'un triangle.

Point de Bevan

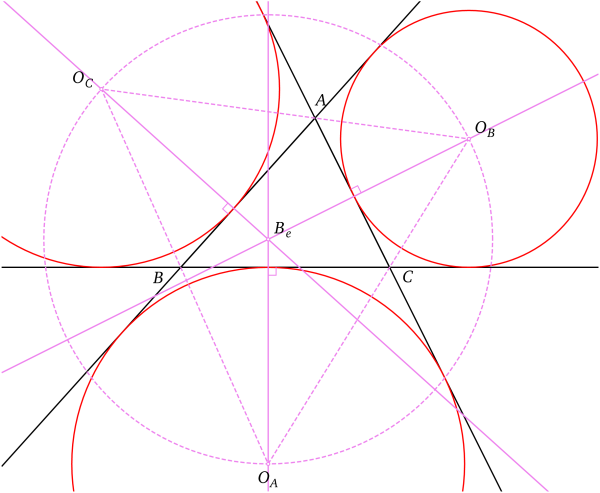

Les droites , et sont également concourantes : leur point d'intersection s'appelle le point de Bevan du triangle ABC. D'ailleurs, le triangle s'appelle le triangle de Bevan de ABC. Le point de Bevan est le centre du cercle circonscrit au triangle de Bevan.

Le triangle de Bevan et le triangle de Gergonne sont homothétiques.

Point et triangle de Bevan.

Point d'Apollonius

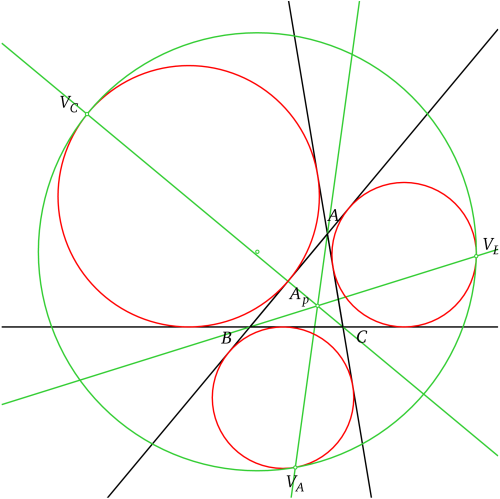

Il existe un unique cercle tangent simultanément aux trois cercles exinscrits et qui les contient (voir Problème des contacts); c'est le cercle d'Apollonius du triangle. De plus, si on note V_A, V_B et V_C les trois points de tangence alors les droites (AV_A), (BV_B) et (CV_C) sont concourantes : leur point d'intersection s'appelle le point d'Apollonius du triangle.

Point d'Apollonius d'un triangle.
