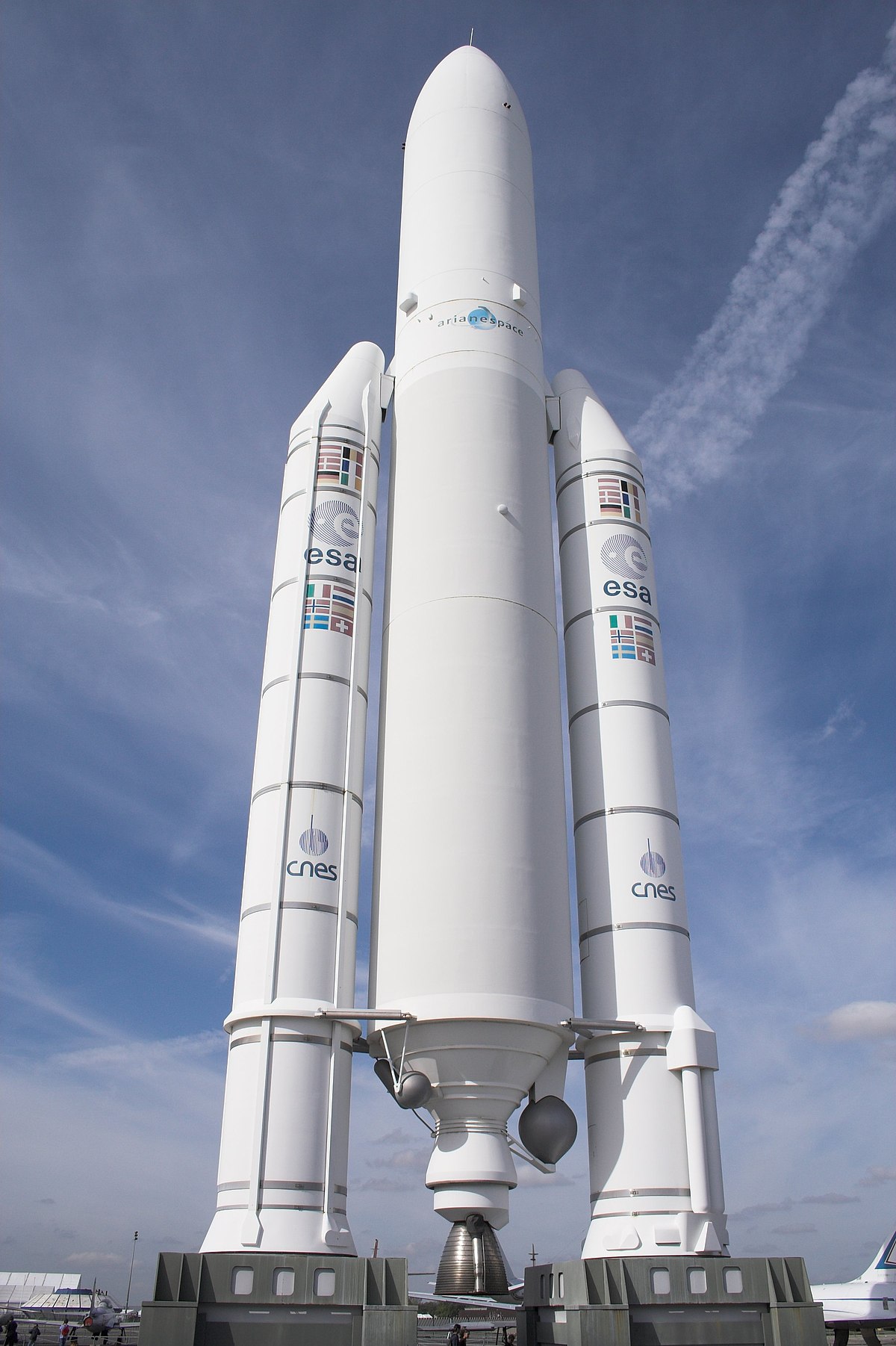

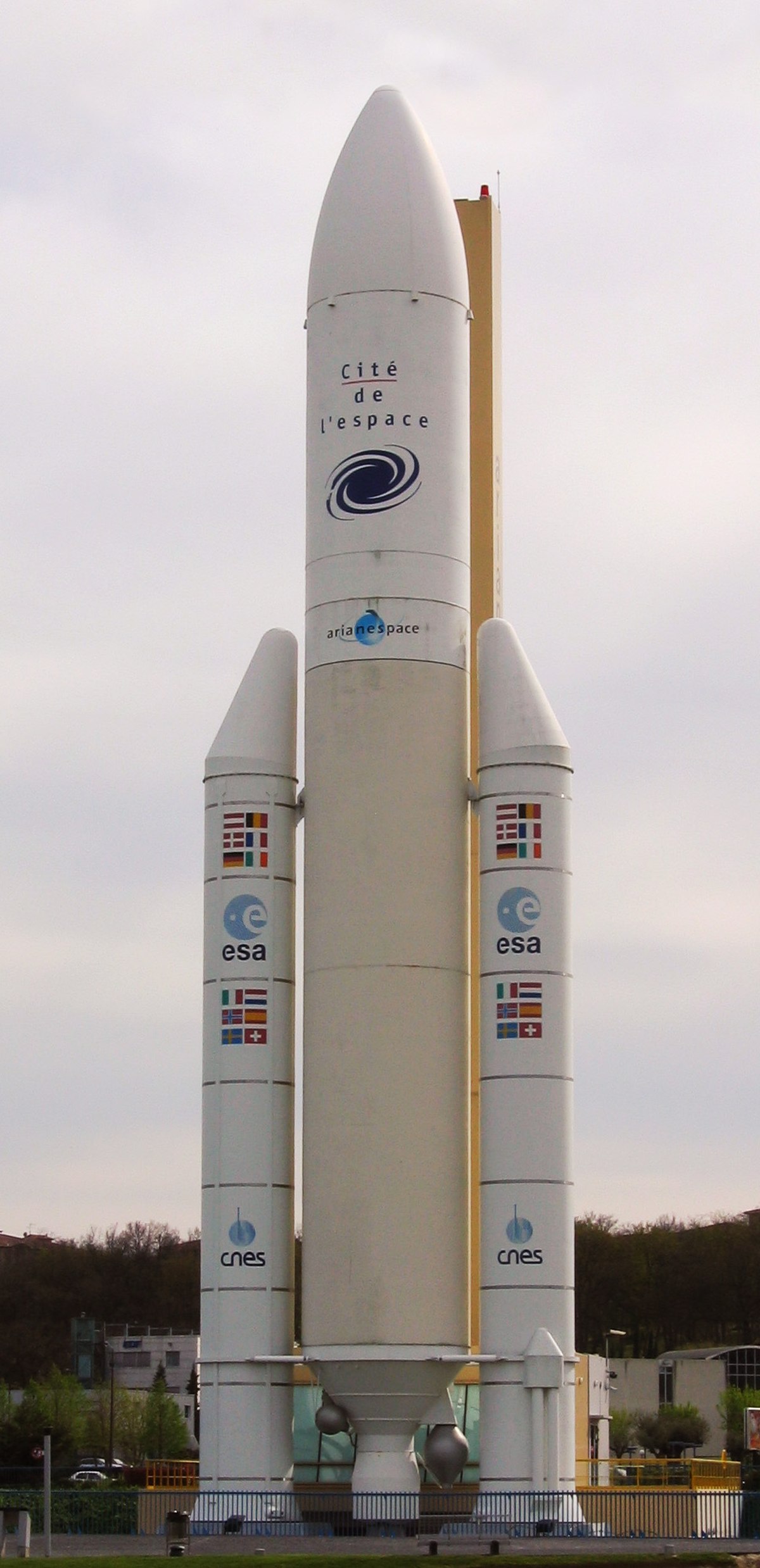

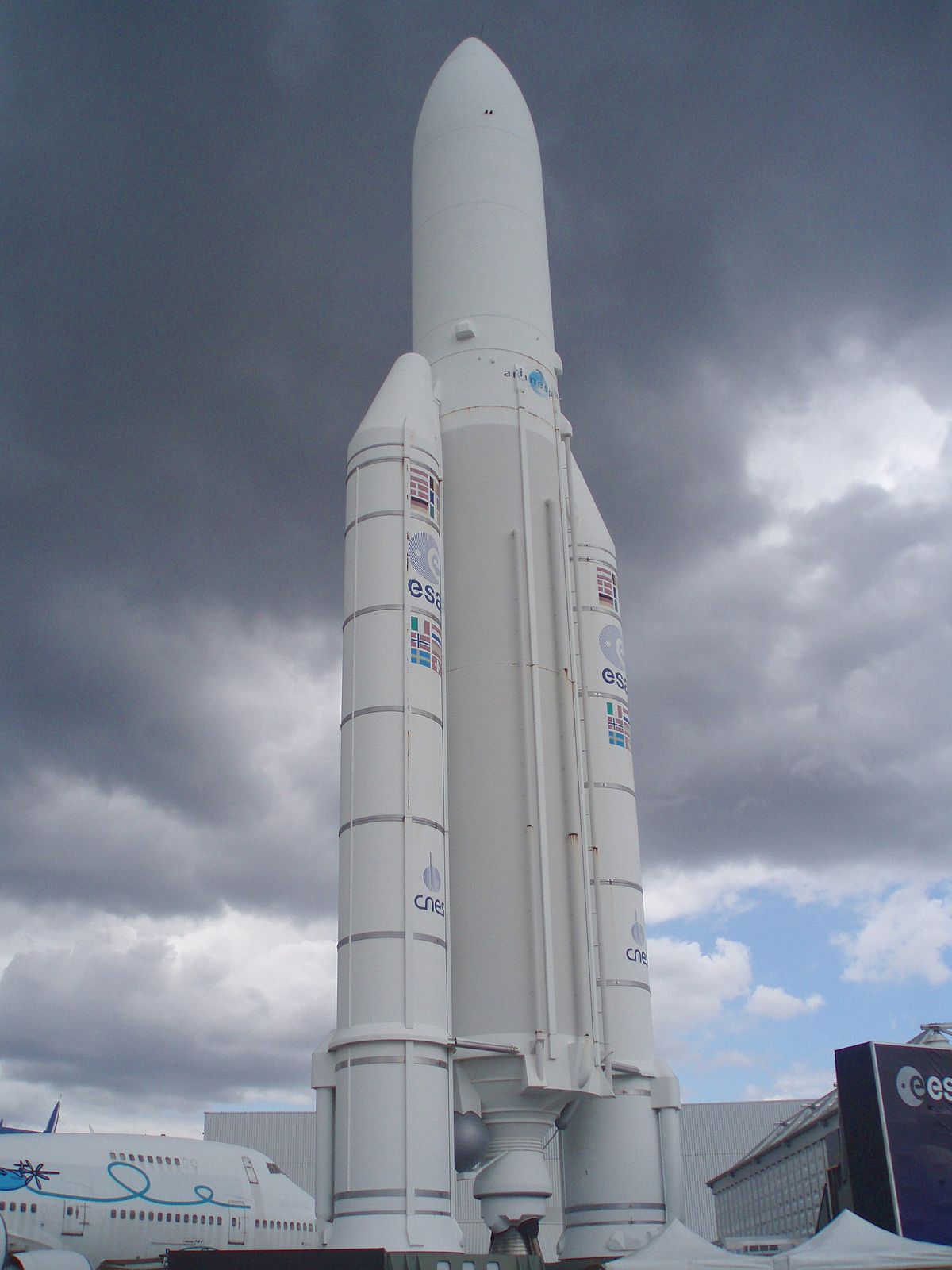

Ariane 5

Ariane V
Données générales
Mission	Lanceur Commercial Orbite LEO et GTO
Période des lancements	1996 à aujourd'hui
Nb de lancements	51 (2 échecs et 2 échecs partiels)
Pays d’origine	Europe
Caractéristiques techniques
Dimensions
Hauteur	47-52 m
Diamètre	5,4 m
Masse au décollage	750 t
Nombre étages	2
Puissance et capacité d’emport
Charge utile en LEO	G : 18 000 kg ES : 21 000 kg ECA: 21 000 kg
Charge utile en GTO	G: 6 900 kg ES : 8 000 kg ECA : 9 600 kg
Poussée au décollage	environ 1 300 t

Ariane 5 est un lanceur de l'Agence spatiale européenne (ESA), développé pour placer des satellites sur orbite géostationnaire et des charges lourdes en orbite basse. Il fait partie de la famille des lanceurs Ariane et a été développé à compter de 1995 pour remplacer Ariane 4 dont les capacités limitées ne permettait plus de lancer de manière concurrentielle les satellites de télécommunications au poids croissant, alors que ce secteur était auparavant le point fort du lanceur européen.

Le premier lancement a eu lieu en 1996 et le lanceur a souffert de débuts difficiles avec deux échecs totaux et deux échecs partiels sur les quatorze premiers lancements. Le lanceur est commercialisé par la société Arianespace qui effectue de cinq à sept lancements, en général double (deux satellites), par an depuis le centre de lancement de Kourou en Guyane française. Plusieurs versions ont été développées : la version ECA, la plus récente, peut placer jusqu'à 9,6 tonnes de charge utile en orbite de transfert géostationnaire et 20 tonnes en orbite basse. Ariane 5 est construit par un consortium d'entreprises européennes placées sous la maîtrise d’œuvre d’EADS Astrium.

Le programme Ariane 5 a été initié en 1987 par les ministres européens des affaires spatiales réunis à La Haye. Il est dirigé par l’ESA, mais sa réalisation est assurée par le CNES. Environ 1 100 industriels participent au projet.

En 2009, Ariane 5 a permis à Arianespace de détenir plus de 60 % du marché mondial des satellites commerciaux en orbite géostationnaire.

Par rapport à Ariane 4, Ariane 5 est capable d’emporter des charges particulièrement lourdes en orbite basse (jusqu’à 20 tonnes) et en orbite de transfert géostationnaire (jusqu’à 10 tonnes pour la version ECA).

Ariane 5 a été développée pour franchir un saut qualitatif par rapport à Ariane 4. Il était prévu au début de sa conception qu'il puisse mettre en orbite la navette européenne Hermès. C’est un lanceur complètement nouveau dans sa conception à l’architecture simplifiée et conçu pour constituer la base d’une famille évolutive, dont les performances pourront être augmentées progressivement de façon à rester pleinement opérationnelle au moins jusqu’en 2020 :

• Ariane 5 G (générique, jusqu’à 6 tonnes de charge), plus puissant que Ariane 4 : entre le moteur Viking d’Ariane 4 et le moteur Vulcain d'Ariane 5, la poussée dans le vide est passée de 80 à 110 tonnes ;
• Ariane 5 ECA (10 tonnes en orbite de transfert), avec le moteur Vulcain2, et un nouvel « étage supérieur cryotechnique A » ;
• Ariane 5 G+ ;
• Ariane 5 ES : Ariane 5 générique équipée d’un étage supérieur réallumable à propergol stockable (EPS).

Suivant les modèles, la capacité d’emport d’Ariane 5 se décide entre Arianespace et ses clients (en général des grands opérateurs satellites).

• Hauteur : de 47 à 52 mètres ;
• Diamètre : environ 5,40 m ;
• Masse : environ 750 tonnes au moment du décollage, soit un dixième de la Tour Eiffel ;
• Carburant :
• Propulseurs d’appoint : 480 tonnes de poudre (propergol solide) répartis dans les deux étages d'accélération à poudre, mis en place dans le bâtiment d’intégration lanceur ;
• Étage principal (cryogénique) 220 tonnes d’ergols liquides (hydrogène et oxygène), rempli juste avant le décollage ;
• Poussée au décollage :
• Vitesse : supérieure à 8 000 km/h deux minutes après le décollage ;
• Vitesse à la séparation de la charge utile GTO (finale) : 10 km/s ;
• Vitesse maximale à la séparation de l'EPS (ESC) : 17,3 km/s (ECA).

La turbopompe à hydrogène du moteur cryogénique Vulcain tourne à 30 000 tours/minute.

Selon la terminologie de son constructeur, Ariane 5 comprend le composite inférieur partie du lanceur mise à feu avant le décollage, le composite supérieur qui regroupe la case à équipement et le deuxième étage, et enfin la charge utile avec sa coiffe.

EAP

Les « étages d’accélérations à poudre » (EAP, ou P230) sont composés d’un tube métallique contenant le propergol solide (la poudre) et d’une tuyère. Les deux EAP sont identiques, ils entourent l’EPC (« étage principal cryotechnique »).

Ces propulseurs mesurent chacun 31 mètres de haut pour trois mètres de diamètre. Embarquant 237 tonnes de poudre, ils délivrent 92 % de la poussée totale du lanceur au décollage. Après épuisement de la poudre, environ 132 secondes après leur allumage, ils sont séparés du lanceur à environ 70 kilomètres d’altitude pour retomber dans l’océan Atlantique.

EPC

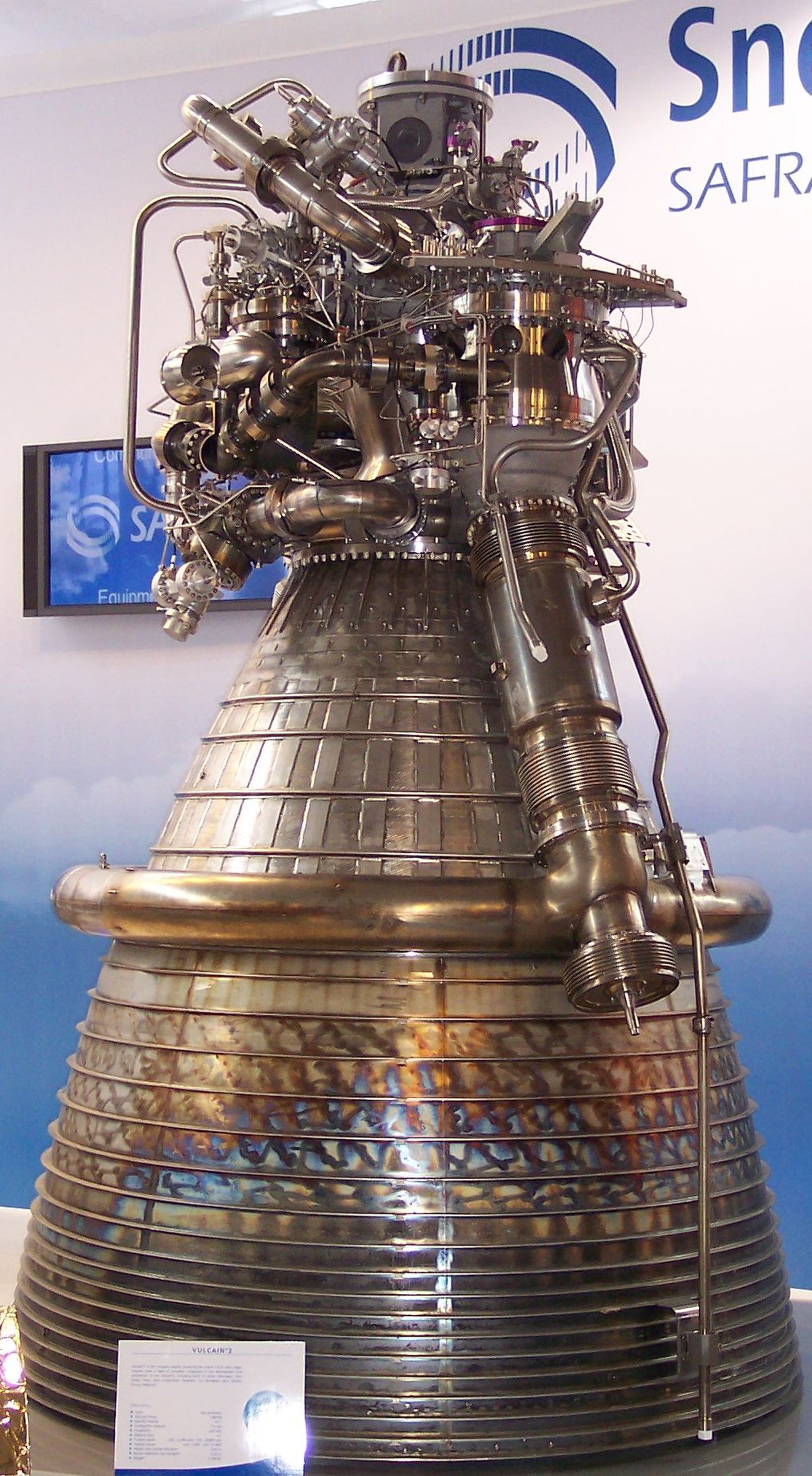

L’« étage principal cryotechnique » (EPC) est composé principalement de deux réservoirs (hydrogène liquide (LH2) et oxygène liquide (LOX)) et du moteur Vulcain (Vulcain II pour Ariane 5 évolution (ECA)). Ce moteur cryogénique (le Vulcain), utilise 160 tonnes d’hydrogène et d’oxygène liquides refroidis à -253 °C.

Cet étage est mis à feu dès le décollage et assure seul la propulsion du lanceur durant la deuxième phase de vol du lanceur après le largage des étages d'accélération à poudre. Il fonctionne en tout durant une dizaine de minutes.

Composite supérieur

Le composite supérieur comprend la case à équipement et, en fonction de la charge utile emportée, un étage supérieur à moteur à ergols stockables (dans le cas d’une Ariane 5 avec étage supérieur EPS) ou à ergols cryotechniques (dans le cas d’une Ariane 5 avec étage supérieur ESC).

Le composite supérieur assure la propulsion du lanceur après l'extinction et le largage de l'étage EPC. Il fonctionne durant la troisième phase de vol qui dure environ 25 minutes).

Case à équipement

La case à équipement accueille le système de contrôle et de guidage du lanceur. Elle est située directement au-dessus de l’EPC dans le cas d’une Ariane 5 Generic ou en version A5E/S et entoure alors le moteur Aestus de l’EPS. Dans le cas d’une Ariane 5E/CA, la case à équipement est située au-dessus de l’ESC. La case à équipement est le véritable poste de pilotage du lanceur. Il orchestre l’ensemble des contrôles et des commandes de vol, les ordres de pilotage étant donnés par les calculateurs de bord via des équipements électroniques, à partir des informations fournies par les centrales de guidage. Ces calculateurs envoient également au lanceur tous les ordres nécessaires à son fonctionnement, tels que l’allumage des moteurs, la séparation des étages et le largage des satellites embarqués. Tous les équipements sont doublés (redondance), pour qu’en cas de défaillance de l’un des deux systèmes, la mission puisse se poursuivre.

Un des principaux systèmes de la case à équipement est le correcteur d’attitude. L’architecture du Système de Contrôle d’Attitude (SCA) comprend deux réservoirs sphériques en titane contenant chacun 38 litres d’hydrazine (un composé organique azoté) et de petits propulseurs assurant la réalisation des corrections.

Voici quelques uns des autres instruments que contient la case à équipement :

• Les Systèmes de Référence Inertielle (SRI) qui sont des pièces maîtresses du contrôle du vol d’Ariane 5. Elles intègrent 2 centrales inertielles qui donnent la position du lanceur dans l’espace ainsi que 4 accéléromètres qui donnent l’accélération que subit le lanceur ;
• Les calculateurs OBC (On Board Computer) qui, en utilisant les informations des SRI, commandent les moteurs du lanceur pour qu’il atteigne son objectif. Ils calculent la trajectoire de vol ;
• L’antenne émettrice et réceptrice de télémesure avec les radars au sol ;
• Le boîtier de commande de sauvegarde qui commande la destruction du lanceur.

EPS

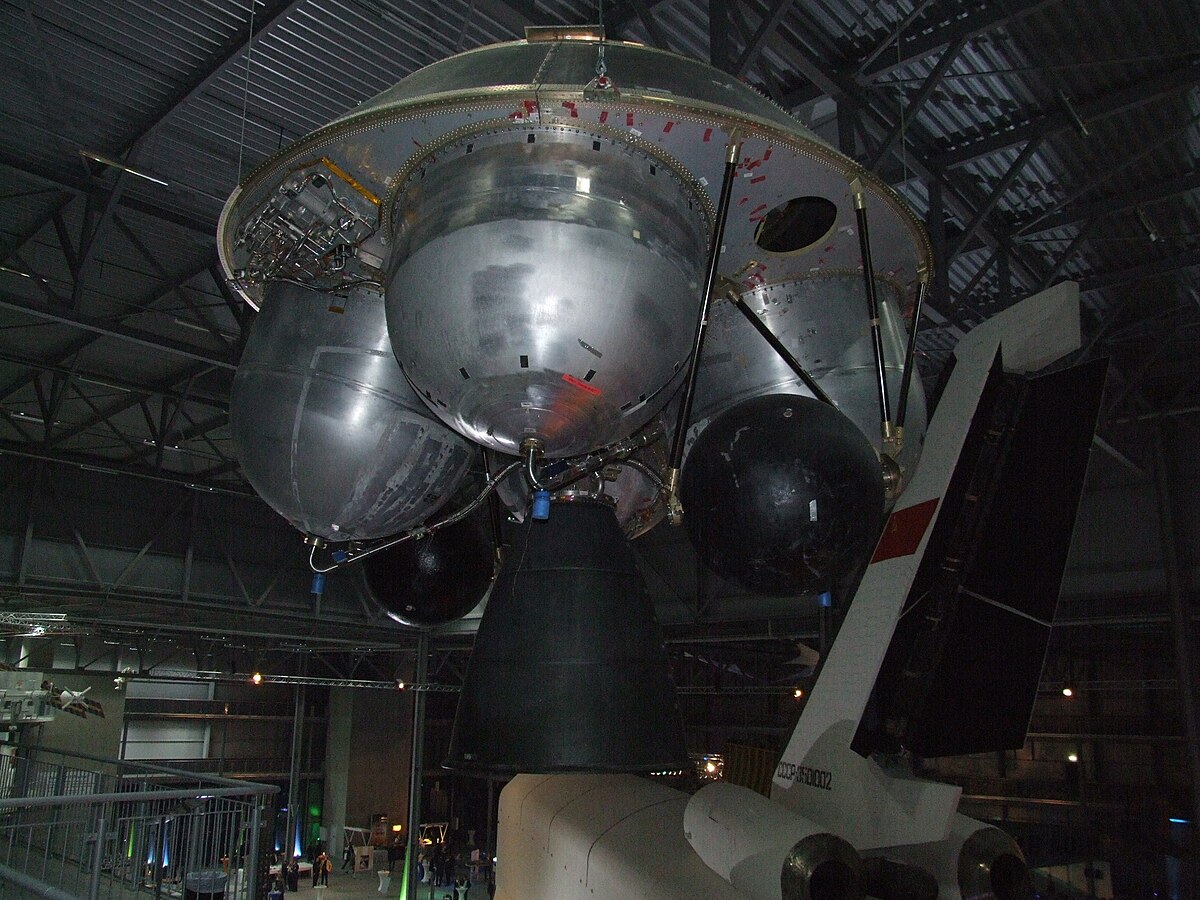

L’« étage à propergols stockables » (EPS) est composé du moteur Aestus et de ses réservoirs d’ergols (monométhylhydrazine (MMH) et peroxyde d'azote N₂O₄.

ESC

L’« étage supérieur cryogénique » (ESC) utilise, comme son nom l’indique, un moteur cryotechnique : le HM-7-B ou, dans le futur, le moteur Vinci.

Charge(s) utile(s)

La charge utile est constituée par les satellites qui doivent être placés sur orbite. Pour permettre les lancements de plusieurs satellites, ceux-ci sont disposés sous la coiffe dans un module SPELTRA (Structure Porteuse Externe pour Lancements Multiples) ou SYLDA (SYstème de Lancement Double Ariane).

Ces modules permettent de placer en orbite deux satellites distincts, l’un après l’autre : un des satellites est positionné sur le module SPELTRA/SYLDA, l’autre à l’intérieur.

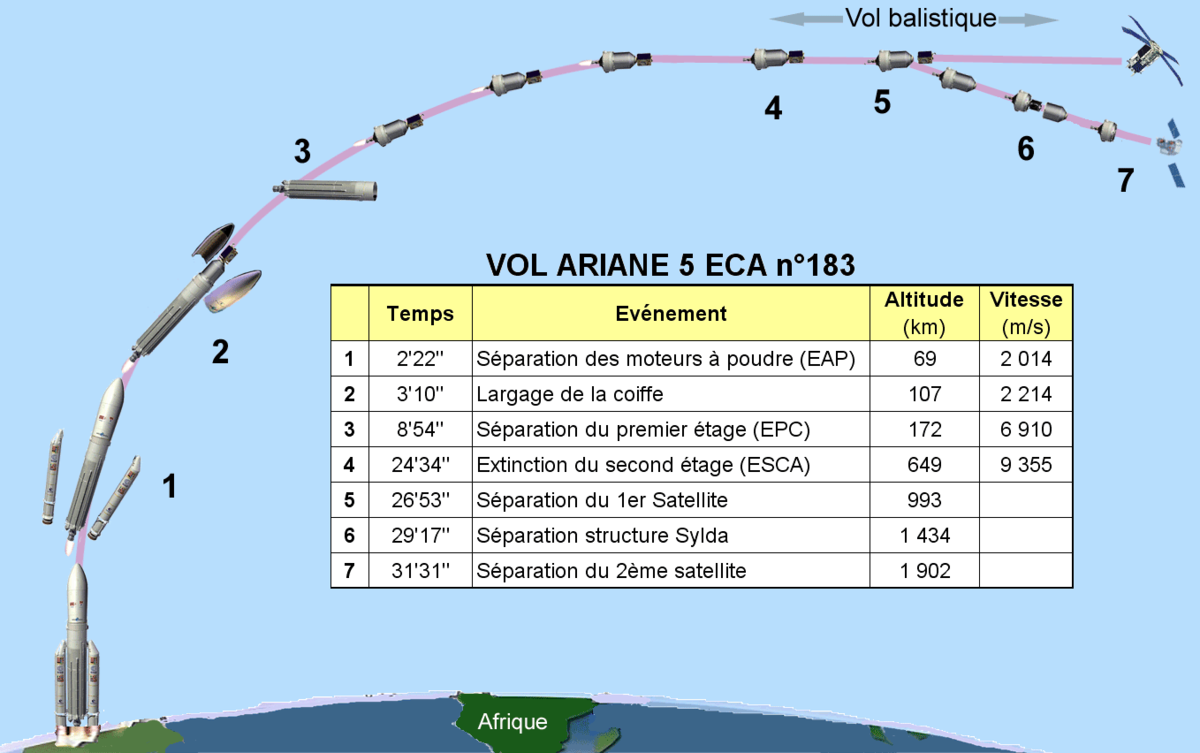

Les charges utiles et le séparateur sont largués durant la quatrième phase de vol : la phase balistique. Selon les caractéristiques de la mission les largages peuvent être faits immédiatement ou plusieurs dizaines de minutes après le début de cette phase. Les actions effectuées sont des mises en rotation, des éloignements, etc.

Coiffe

La coiffe protège les charges utiles durant le vol dans l’atmosphère. Elle est larguée dès qu’il n’y a plus de frottements. Ce largage est effectué peu après le largage des EAP, à une altitude d'environ 110 km.

La fusée Ariane 5 est lancée depuis le Centre spatial guyanais construit par le CNES en Guyane française (Amérique du Sud) près de la ville de Kourou. Des installations adaptées à Ariane 5 ont été construites sur cette base qui a lancé les versions précédentes du lanceur Ariane.

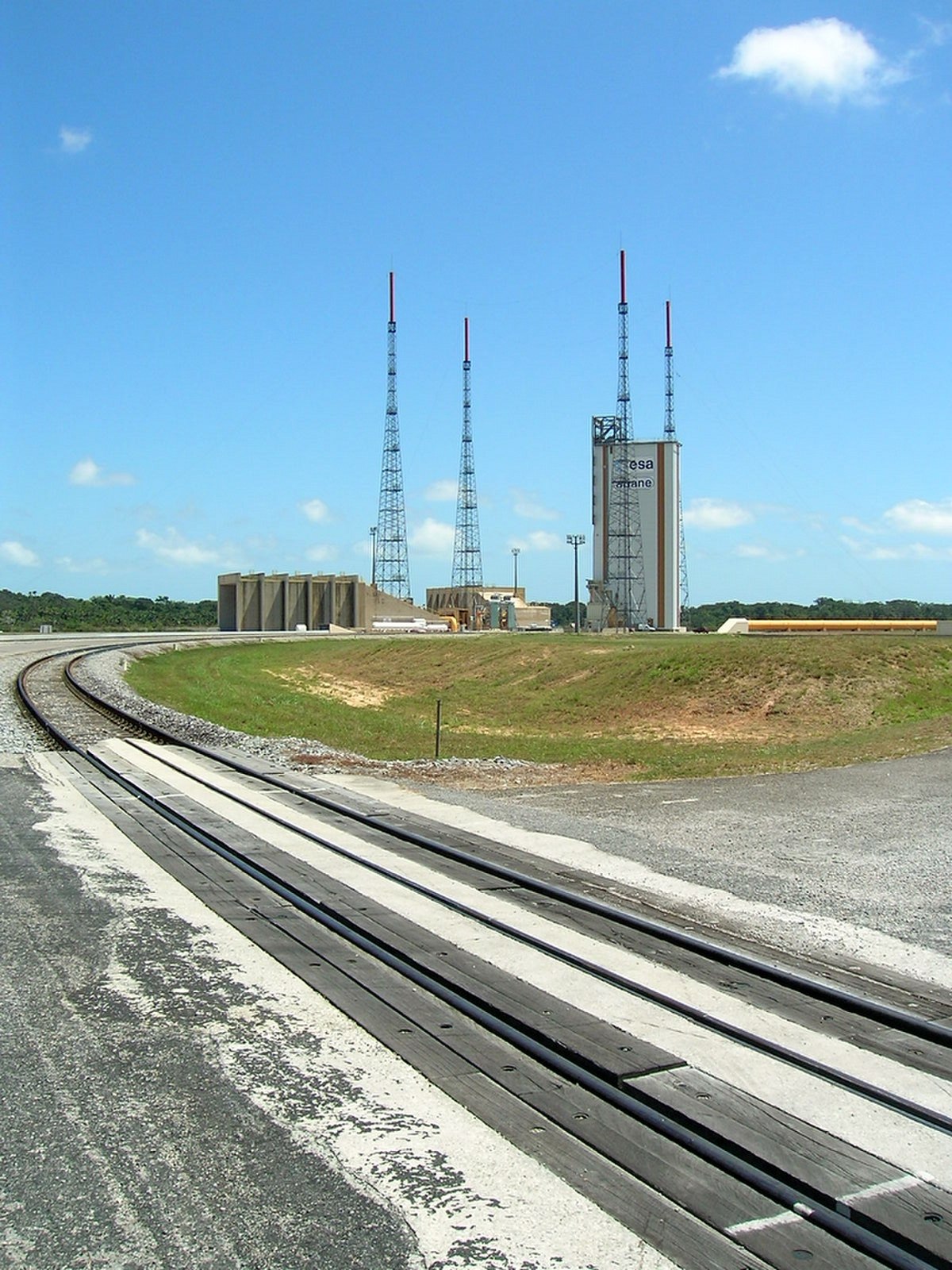

L'ensemble de lancement de la fusée Ariane 5 (ELA-3 acronyme d'Ensemble de Lancement Ariane 3), qui occupe une superficie de 21 km², est utilisé pour lancer les fusées Ariane 5 et a été de 2003 jusqu'en 2009 le seul site actif après l'arrêt des lancements d'Ariane 4. Il comprend :

• un bâtiment (S5) dans lequel sont préparés les satellites (vérification et chargement en ergols)
• le bâtiment d’Intégration Lanceur (BIL) dans lequel sont assemblés verticalement sur la table de lancement les éléments des lanceurs Ariane 5 (propulseurs à poudre (EAP), étage principal cryogénique (EPC), Etage supérieur (EPS ou ESC) ainsi que la case à équipements) . Cette dernière se déplace sur une double voie ferrée pour aller d'un site d'assemblage à un autre et est équipée d'un mat qui la connecte à la fusée et maintient la fusée durant ses déplacements. Les propulseurs à poudre proviennent du bâtiment d'intégration des propulseurs (BIP) dans lequel ils ont été assemblés.
• le Bâtiment d’Assemblage Final (BAF) de 90 mètres de haut dans lequel sont assemblés les satellites, l'adaptateur, la coiffe et la fusée.
• la Zone de Lancement (ZL) est éloignée des bâtiments précédents pour limiter l'impact d'une explosion du lanceur durant la phase de décollage.
• Le Centre de Lancement (CDL 3) en partie blindé (en particulier le toit)

Les bâtiments d'assemblage (BIL, BAF) ainsi que la zone de lancement sont reliés par une double voie ferrée sur laquelle circule la table de lancement mobile portant la fusée. L'aménagement permet 8 lancements par an.

Une partie du lanceur Ariane 5 est fabriquée sur place. Une unité de production fabrique et coule le propergol solide de deux des trois segments de chaque propulseur à poudre (EAP) de la fusée (le troisième est coulé en Italie). Le site dispose d'un banc d'essai pour les EAP.

Le centre Jupiter est le centre de contrôle qui permet de piloter l'ensemble des opérations de préparation et de lancement.

Les débuts d’Ariane 5 furent caractérisées par plusieurs échecs. La fiabilisation du lanceur nécessita un important effort financier, réalisé au détriment du développement de versions plus puissantes.

Premier vol (vol 88 / L501)

Le premier tir eut lieu le 4 juin 1996 à Kourou, mais le lanceur fut détruit après approximativement 40 secondes de vol. L’échec était dû à une erreur informatique, un programme d’un composant (un gyroscope) provenant d’Ariane 4 n’ayant pas été testé dans cette configuration.

L'erreur a pour origine la conversion d’un nombre à virgule flottante de 64 bits vers un nombre entier de 16 bits dans un logiciel en Ada, ce qui provoqua un dépassement de mantisse. La routine de gestion de cette erreur avait également été supprimée pour des raisons de temps d’exécution ; sur Ariane 4 on pouvait prouver que l’occurrence d’un tel dépassement était impossible compte tenu des trajectoires de vol possibles. Toutefois les trajectoires de vol envisageables avec Ariane 5, notamment en phase de décollage, diffèrent notablement de celles d’Ariane 4. Le programme du composant concerné, pourtant lui-même redondant (deux gyroscopes sont présents dans la cellule de la fusée), déclencha donc successivement deux dépassements pour finir par signaler sur les sorties du système la défaillance des systèmes gyroscopiques. De toute façon, le gyroscope étant un système critique, le calculateur de pilotage de la fusée (lui conçu spécifiquement pour Ariane 5) ne tenait pas compte de ce signal d’erreur ! Il interpréta donc les valeurs d’erreurs (probablement négatives) du deuxième gyroscope comme une information d’altitude (indiquant probablement que, brutalement, la fusée s’était mise à pointer vers le bas). La réaction du calculateur de pilotage (braquer les tuyères au maximum pour « redresser ») augmenta considérablement l’incidence du lanceur (angle entre le vecteur vitesse et l’axe du lanceur), ce qui provoqua des efforts aérodynamiques suffisants pour détruire le lanceur. Il s’agit certainement là d’une des erreurs informatiques les plus coûteuses de l’histoire.

Le programme en question était destiné à réajuster le calibrage des gyroscopes dans le cas d’un court retard de tir (quelques minutes) pour permettre une reprise rapide du compte à rebours – par exemple en raison de variations rapides des conditions météo du site de lancement à Kourou. Ce cas de figure, envisagé initialement pour Ariane 3, était depuis longtemps exclu des procédures de tir. L’erreur en question a donc aussi été provoquée par un programme qui ne servait à rien.

Deuxième vol (vol 101 / 502)

Le second vol eut lieu le 30 octobre 1997.

La mission parvint à son terme mais l'orbite désirée ne fut pas atteinte, par suite d'un mouvement de rotation du lanceur sur lui-même (mouvement de roulis, comme une toupie) qui a conduit à un arrêt prématuré de la propulsion du premier étage EPC. Après cette fin de propulsion du premier étage, et malgré la mise en route correcte de l'étage supérieur EPS, celui-ci n'a pas pu rattraper l'intégralité du déficit de poussée de la première phase du vol, conduisant donc la mission sur une orbite légèrement dégradée.

Ce mouvement en roulis était dû à un couple généré par l'écoulement des gaz dans la tuyère du moteur Vulcain 1, couple dont l'intensité avait été sous-estimée. Dès lors, et malgré la mise en œuvre du système de pilotage en roulis SCA, le lanceur a subi durant tout le vol du premier étage une mise en rotation excessive. Cette mise en rotation aurait pu n'avoir que peu de conséquences, les algorithmes de vol — relativement efficaces — contrôlant malgré tout la trajectoire. Cependant, en fin de propulsion, et sous l'effet de la vitesse en roulis atteinte, la surface des ergols (oxygène et hydrogène liquides) dans les réservoirs s'est incurvée en son centre (à la manière d'un siphon). Ce phénomène a été interprété par les capteurs de niveau (« jauges » des réservoirs) comme l'indication de l'imminence d'une « panne sèche », ce qui a conduit l'ordinateur de bord à commander l'arrêt de propulsion de l'EPC prématurément.

Par la suite, le couple en roulis généré par le moteur Vulcain 1 fut maîtrisé dès le vol suivant par la mise en place, en extrémité, de divergents d'échappement légèrement inclinés corrigeant le roulis naturel engendré par le moteur.

Ce problème a touché d'autres lanceurs, dont le H-IIA japonais.

Troisième vol (vol 112 / 503)

Le troisième essai eut lieu le 21 octobre 1998. Ce fut une réussite totale.

La mission emportait la capsule de démonstration de rentrée atmosphérique Atmospheric Reentry Demonstrator (ARD) (capsule européenne de type Apollo), qui effectua une rentrée atmosphérique parfaite, et la maquette technologique MAQSAT.

Le premier vol commercial eut lieu le 10 décembre 1999, avec la mise en orbite du satellite d’observation en rayons X XMM-Newton.

Un échec partiel eut lieu le 12 juillet 2001 : à nouveau, deux satellites ne purent être placés sur l’orbite désirée. Artémis, le satellite de communication de l’ESA, atteignit son orbite définitive par ses propres moyens, en utilisant son combustible destiné aux corrections d’orbite, ainsi qu’une unité de propulsion ionique qui n’avait pas été prévue pour cet usage. Ceci nécessita une modification complète du programme de bord depuis le sol.

Le vol suivant n’eut lieu que le 1 mars 2002, avec la mise en orbite réussie du satellite environnemental de 8,5 tonnes Envisat, à une altitude de 800 kilomètres.

Au cours des années suivantes Ariane 5 a pu conserver la position acquise par la version Ariane 4 (part de marché supérieure à 50 %) sur le segment du lancement des satellites commerciaux en orbite géostationnaire qui représente entre 20 et 25 satellites par an (sur une centaine de satellites lancés annuellement). La concurrence est représentée par les lanceurs à la capacité beaucoup moins importante mais qui bénéficient d'un prix au kg de charge utile nettement inférieur. Les trois principaux concurrents sont :

• Le lanceur chinois Longue Marche 3
• Le lanceur russe Proton
• Le lanceur ukraino-russo-américain Zenit

Ariane V	5	10	6	12	6	11	7	12	220 (ECA)	22 917
Atlas V	2	2	3	5	2	2	5	6	125 (501)	25 000
Delta II	6	8	8	8	5	5	8	9	65 (7920)	36 011
Delta IV	3	3	1	1	-	-	3	3	170 (Medium)	40 380
Falcon 9	-	-	-	-	-	-	-	-	55 (prévision)	12 115 (prévision)
H-IIA	4	4	2	3	1	1	3	3
Longue Marche 3	3	3	6	6	4	4	2	2	60 (3A)	23 177
Proton	6	6	7	7	10	10	8	10	100 (M)	18 182
Zenit	5	5	1	1	6	6	4	4	60 (SLB)	16 666

Plusieurs versions du lanceur ont été fabriquées dont certaines ne sont plus produites.

Ariane 5 G

Treize lanceurs Ariane 5 G ont été lancés entre le 10 décembre 1999 et le 27 septembre 2003. Cette version n'est plus commercialisée.

Ariane 5 G+

Cette version d'Ariane 5 G a un second étage amélioré, avec une charge possible de 6 950 kg. Trois lanceurs de ce type ont été tirés entre le 2 mars 2004 et le 18 décembre 2004. Cette version n'est plus commercialisée.

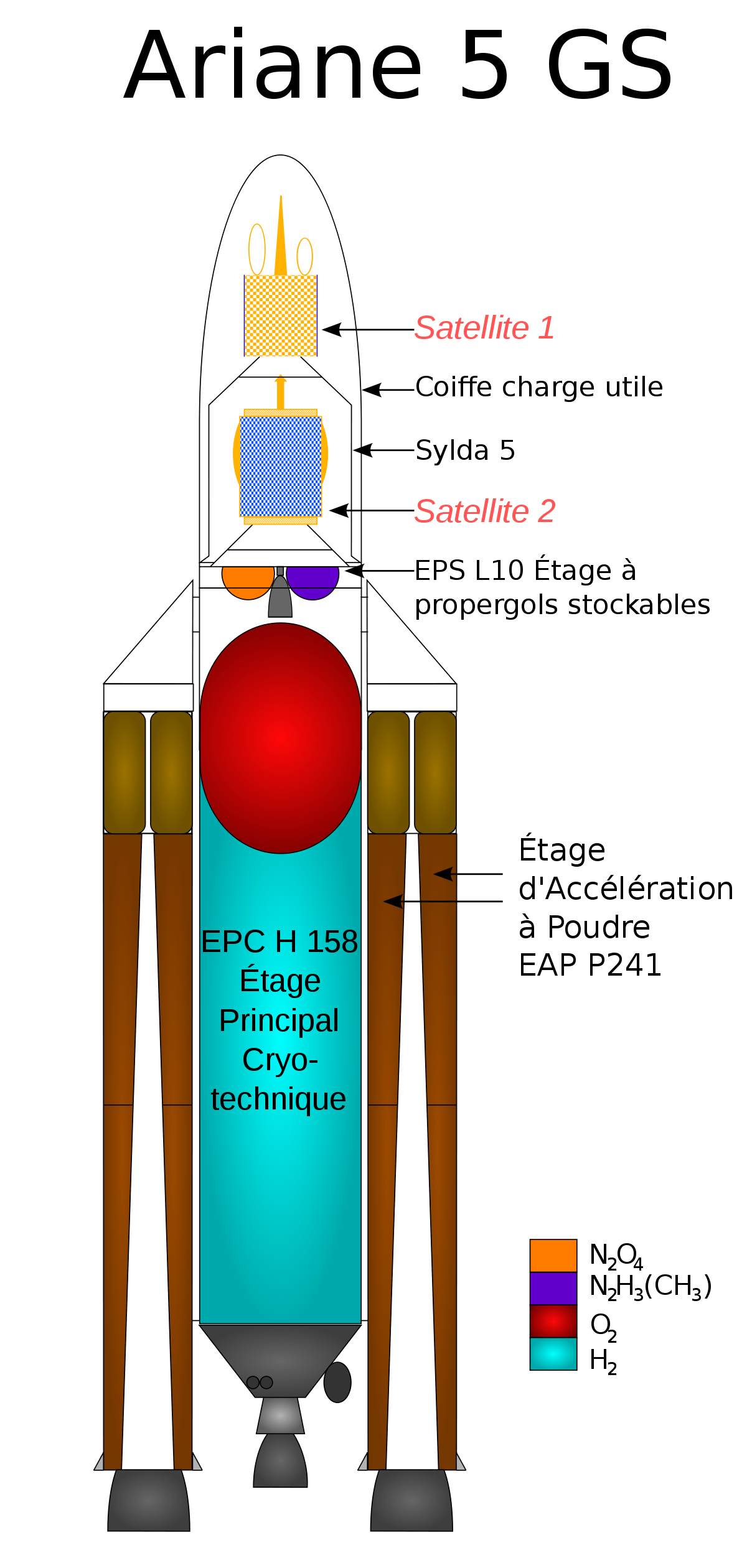

Ariane 5 GS

Cette version a les mêmes EAP que l'Ariane 5 ECA et un premier étage modifié avec un moteur Vulcain 1B. Charge possible de 6 100 kg en orbite OTG. Six tirs ont eu lieu entre le 11 août 2005 et le 18 décembre 2009. Cette version n'est plus commercialisée.

Ariane 5 ES ATV

Cette version est conçue pour placer en orbite basse le vaisseau cargo automatique ATV ravitaillant la Station spatiale internationale. Elle peut lancer jusqu'à 21 t sur cette orbite.

Ariane 5 ES assure trois allumages de l’étage supérieur, pour répondre aux besoins très spécifiques de la mission. Par ailleurs, ses structures ont été renforcées pour soutenir la masse imposante de l'ATV (20 tonnes).

Son premier lancement a eu lieu le 9 mars 2008.

• 9 mars 2008 : Vol 181, ATV Jules Verne.

Avec la réussite de ce lancement de Jules Verne (nom du premier ATV), Arianespace peut envisager d’utiliser la fusée Ariane 5 ES à d’autres fins, comme celle de lancer par grappes plusieurs satellites de la constellation Galileo

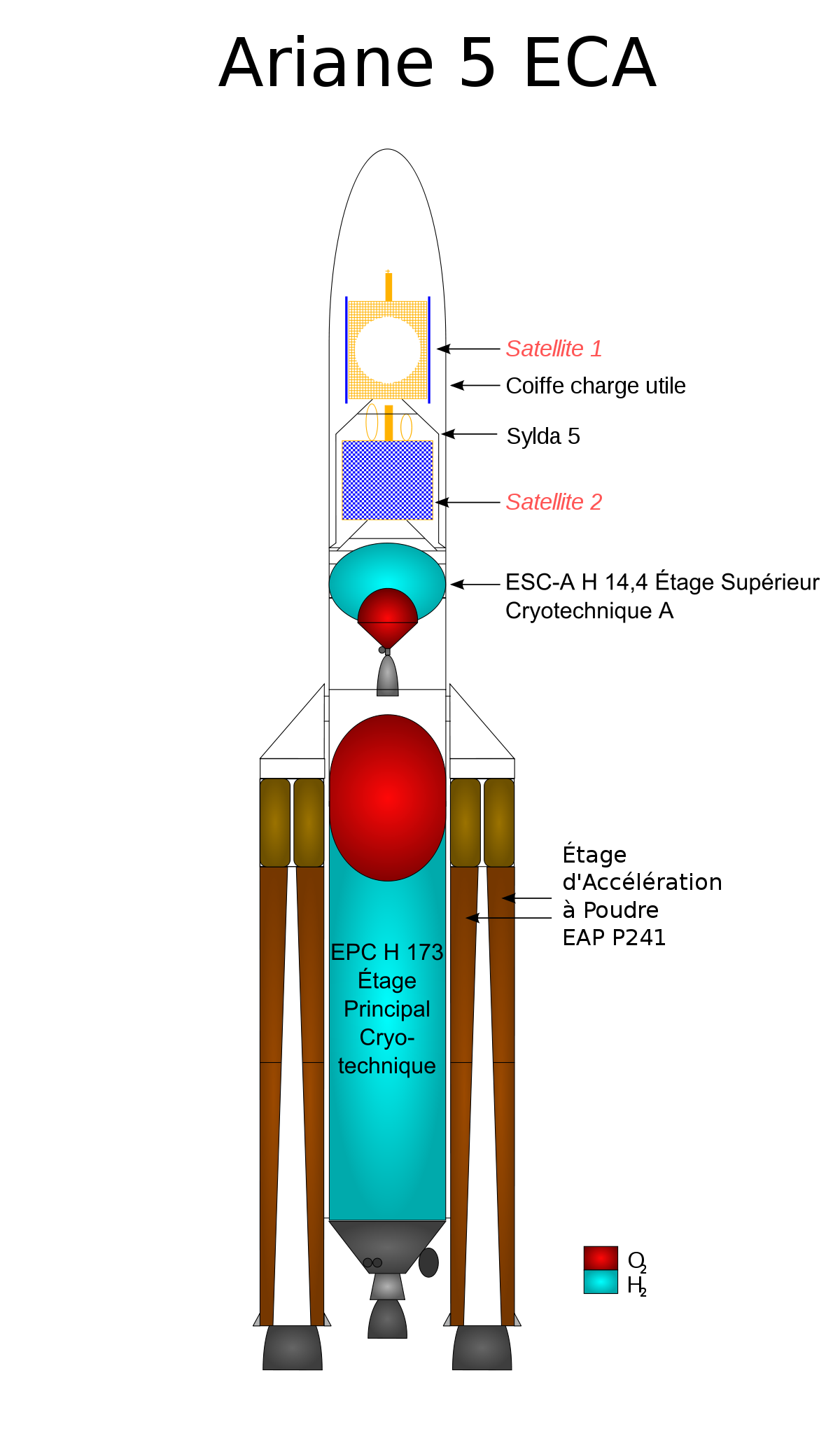

Ariane 5 ECA

Depuis fin 2009, c'est la seule version utilisée. Elle a été tirée 24 fois entre le 11 décembre 2002 et le 21 mai 2010 (1 seul échec).

Les limites de la version ECA

• Ariane peut rester concurrentielle tant qu'elle peut lancer deux satellites en orbite géostationnaire. La croissance du poids des satellites géostationnaires pourrait remettre en question la position bien établie du lanceur sur le segment des satellites commerciaux en orbite géostationnaire. Le satellite TerreStar-1 (6,7 tonnes au lancement), a établi un nouveau record de masse mais le lanceur Ariane 5, chargé de le placer en orbite, n'a pu effectuer de lancement double, et le prix du lancement a du être acquitté par le seul opérateur de TerreStar-1. Si cette situation se généralisait, les lanceurs aux capacités plus faibles et optimisés pour un lancement simple, comme Proton-M d’ILS et Zenit-3 pourraient devenir plus concurrentiels qu'ils ne le sont actuellement.
• Le deuxième étage de Ariane 5 ne peut pas être ré allumé contrairement aux lanceurs Zenit et Proton, qui utilisent cette technologie depuis plusieurs décennies. Les orbites de certains satellites nécessitent cette capacité. C'est ainsi que le lancement le 20 avril 2009 d’un satellite militaire italien (Sicral-1B) a été confiée au lanceur russo-ukrainien Zenit-3 et non à une fusée européenne.

Les caractéristiques de la version ECB

Pour pallier ces limitations, il est prévu de développer une version ECB. Celle-ci comporte un nouvel étage supérieur cryotechnique et réallumable qui utilise le nouveau Vinci plus puissant en cours de développement chez Snecma (Safran). Grâce à cet étage Ariane 5 ECB serait alors capable de lancer jusqu'à 12 tonnes en orbite de transfert géostationnaire (GTO).

Le lancement de cette version a jusque là été retardée pour des raisons budgétaires. Les problèmes de jeunesse du lanceur ont absorbé les fonds disponibles. La version ECB sera lancée lorsque le besoin de lancer deux satellites de six tonnes en GTO se concrétisera.

Caractéristiques techniques détaillées des différentes versions de la fusée Ariane 5

Au 18 décembre 2009, quarante-neuf tirs d'Ariane 5 ont été effectués, toutes versions confondues, et les trente-cinq derniers lancements ont été réussis (dont 23 d'affilée pour la version ECA). Le taux de fiabilité s'établit à 93,75 % (deux échecs complets et deux échecs partiels, considérés dans le calcul comme des demi-échecs). Ce taux de fiabilité se décline en fonction des versions de la manière suivante :

• Version G, G+ et GS : 92 % (1 échec complet et 2 échecs partiels, considérés dans le calcul comme des demi-échecs, pour 25 tirs) au 18 décembre 2009.
• Version ECA : 95,65 % (1 échec complet pour 24 tirs) au 29 octobre 2009.
• Version ES : 100 % (Aucun échec pour 1 tir) au 9 mars 2008.

Ariane 5 a lancé les satellites de télécommunications les plus lourds :

• TerreStar-1 lancé le 1er juillet 2009 depuis Kourou, en Guyane d’un poids de 6,9 tonnes ;
• Thaicom-4 Ipstar : 6,5 tonnes, lancé le jeudi 11 août 2005 à 8:20 UTC lors du vol 166 ;
• Anik-F2 : 5 950 kg, lancé dans la nuit du 17 au 18 juillet 2004 (vol 163), ce record fut battu en avril 2005 par Sea Launch Spaceway-1 : 6,1 tonnes ;

Le plus gros satellite lancé par un lanceur Ariane 5 est le satellite européen environnemental Envisat de 8 200 kg placé sur orbite héliosynchrone (à 800 km d’altitude) le 1 mars 2002 lors du vol 145 par Ariane 5. Des satellites beaucoup plus pesants ont été lancés par des fusées américaines. La plus grande masse (lancement double de satellites) mise sur orbite géostationnaire a été lancée par une Ariane5 ECA (vol 176) : les satellites Astra 1L et Galaxy 17 lancés le 3 mai 2007, représentaient une masse de 9 400 kg.
