Small Computer System Interface - Définition
Source: Wikipédia sous licence CC-BY-SA 3.0.
La liste des auteurs de cet article est disponible ici.
La liste des auteurs de cet article est disponible ici.
Modes de transfert
| Interface | Vitesse Bus (Mo/s) | Fréquence de bus (MHz) | Taille Bus (bits) | Longueur max. de câble SE (m) | Longueur max. de câble LVD (m) | Longueur max. de câble HVD (m) | |
|---|---|---|---|---|---|---|---|
| SCSI-1 | SCSI | 5 | 5 | 8 | 6 | - | 25 |
| SCSI-2 | 10 | 5 | 16 | 3 | - | 25 | |
| 10 | 10 | 8 | 3 | - | 25 | ||
| Fast Wide SCSI | 20 | 10 | 16 | 3 | - | 25 | |
| SCSI-3 | Ultra SCSI | 20 | 20 | 8 | 1,5 | - | 25 |
| Ultra Wide SCSI | 40 | 20 | 16 | 3 | - | - | |
| Ultra2 SCSI | 40 | 40 | 8 | - | 12 | 25 | |
| Ultra2 Wide SCSI | 80 | 40 | 16 | - | 12 | 25 | |
| 80 | 80 | 8 | - | 12 | - | ||
| (ou Ultra3 Wide SCSI) | 160 | 80 | 16 | - | 12 | - | |
| 320 | 160 (80 MHz DDR) | 16 | - | 12 | - | ||
| 640 | 320 (80 MHz QDR) | 16 | - | 12 | - |
| Autres technologies utilisées avec les commandes SCSI-3 | |||||
|---|---|---|---|---|---|
| Interface parallèle | Interfaces série | ||||
| Ultra SCSI | FC-AL | SSA | IEEE P 1394 | ||
| Protocole | SCSI Interlock Protocol (SIP) | Fibre Channel Protocol (FCP) | Serial Storage Protocol (SSP) | Serial Bus Protocol (SBP) | |
| Vitesse max. | 5 à 640 Mo/s | 100 à 400 Mo/s | 20 à 80 Mo/s | 12,5 à 3 200 Mb/s | |
| Nombre de périphériques | 7 à 15 | 126 | 128 | 63 | |
| Distance | 12 à 25 m | 20 à 200 m (cuivre) 10 km (fibre optique) | 20 m (cuivre) 680 m (fibre optique) | 72 m | |
Types de câblage

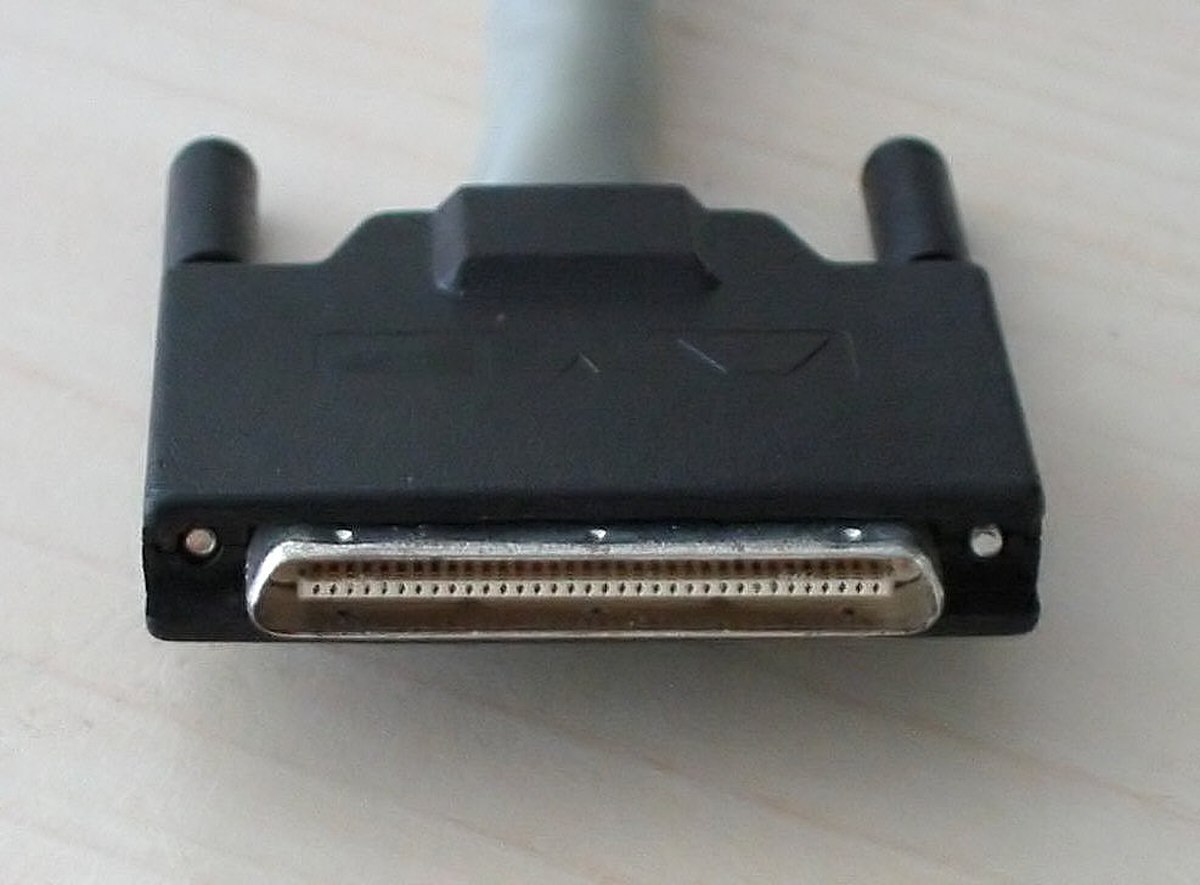

Connecteur et câble VHDCI
Transport des données
- Singled Ended (SE) : On travaille en mode asymétrique. Pour chaque signal à envoyer par le bus correspond un fil unique.
- High Voltage Differential (HVD) : On travaille en mode différentiel. Pour chaque signal, on utilise deux fils : le premier porte le signal, le second porte son opposé. Le récepteur traite la différence entre les deux.
- Low Voltage Differential (LVD) : Idem HVD, mais avec des tensions plus petites, permettant des câbles plus longs (meilleure tolérance aux capacités parasites et au bruit).
Résistances de terminaison

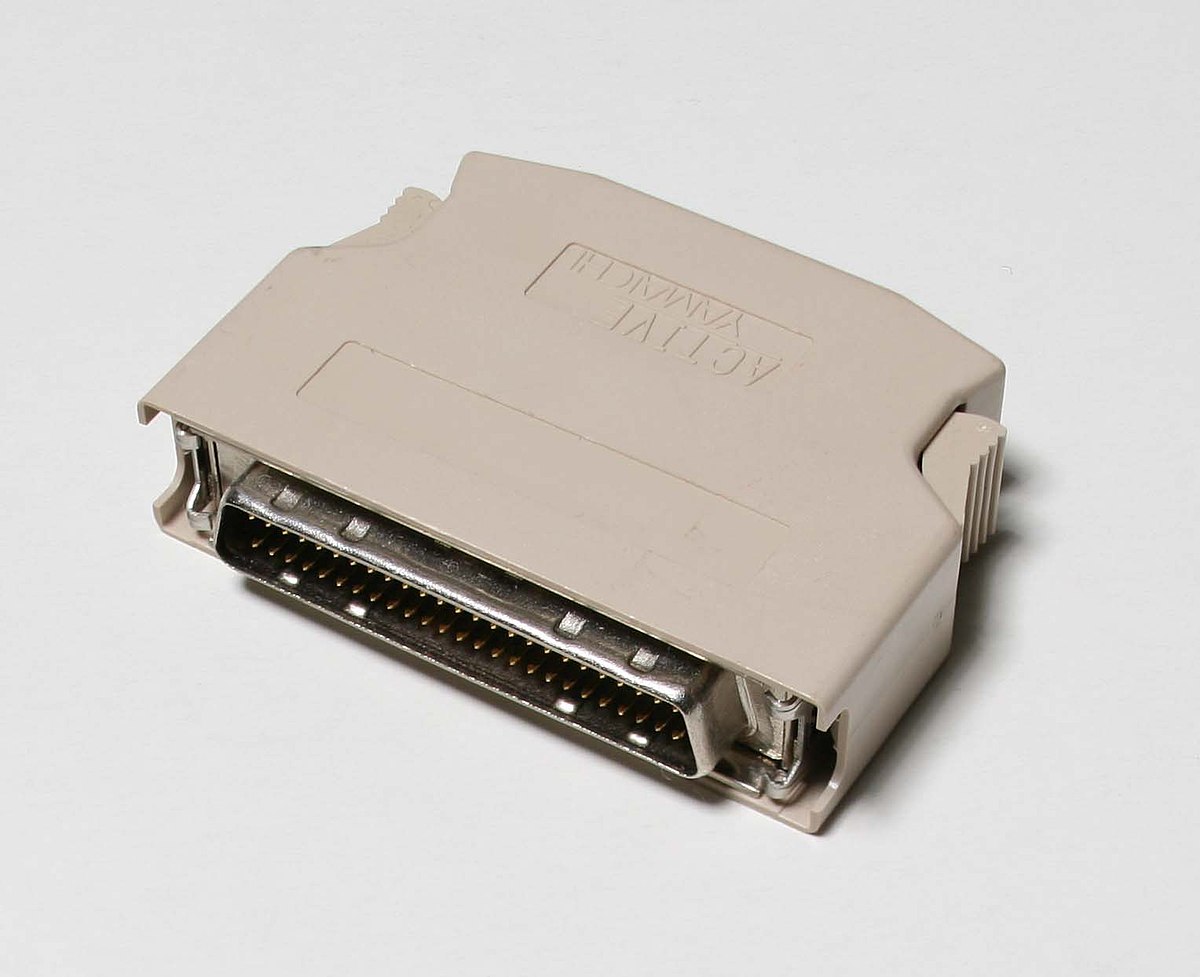

Bouchon d'extrémité 50 broches
- Résistance passive : En fin de câble, on établit deux résistances de 220 et 330 Ω, soit 132 Ω. La 220 est reliée à la masse, la 330 à l'alimentation qui est fournie par un des composants du bus (qui ne doit donc jamais être éteint si on veut que le bus fonctionne). Mais à fréquences trop élevées, ce type de résistance de terminaison provoque des réverbérations du signal. La terminaison passive est limitée à de petits tronçons de câbles, et insuffisante pour le Fast et le Wide SCSI-2. Il faut donc l'éviter, ce qui n'est pas difficile car il n'y a pratiquement plus de constructeur qui l'utilise.
- Résistance active (ou Alternative2) : Résistance de 110 Ω obtenue par des régulateurs de tension. Elle évite les phénomènes de réverbération. La terminaison active est fortement conseillée par la norme SCSI-2. Elle offre des régulateurs de tension pour que le signal SCSI se termine toujours à un niveau de tension correct.
- Résistance parfaite forcée : Variante de l'Alternative2 qui permet des câbles plus longs. La terminaison Forced Perfect Termination est une variation améliorée de la terminaison active. Il en existe plusieurs versions : FPT-3, 18, 27…
