Histoire de la production de l'acier

L'histoire de la production de l'acier, comme la plupart des histoires de découvertes et progrès techniques, n'est pas linéaire. On trouve des aciers à divers endroits de la planète au cours de l'histoire. Certaines innovations apparaissent sans se répandre : l'Europe découvre l'utilisation de la houille 1 000 ans après la Chine, les Arabes ne connaissant pas ce combustible. D'autres se diffusent différemment : l'adoption de l'énergie hydraulique permet au haut fourneau d'être réinventé partout où le minerai de fer s'y avère compatible.

Avec la Renaissance commence un inventaire des techniques, dont l'analyse se poursuit par des méthodes scientifiques jusqu'à la fin du XVIII siècle. Ces techniques, qui restent marquées par les contraintes locales et la transmission du savoir-faire, persisteront jusque dans la seconde moitié du XIX siècle. C'est en effet à cette époque qu'apparaissent les innovations les plus marquantes. Toutes sont liées à la mise au point du procédé indirect : le couple constitué par le haut fourneau et le convertisseur fonde la sidérurgie moderne.

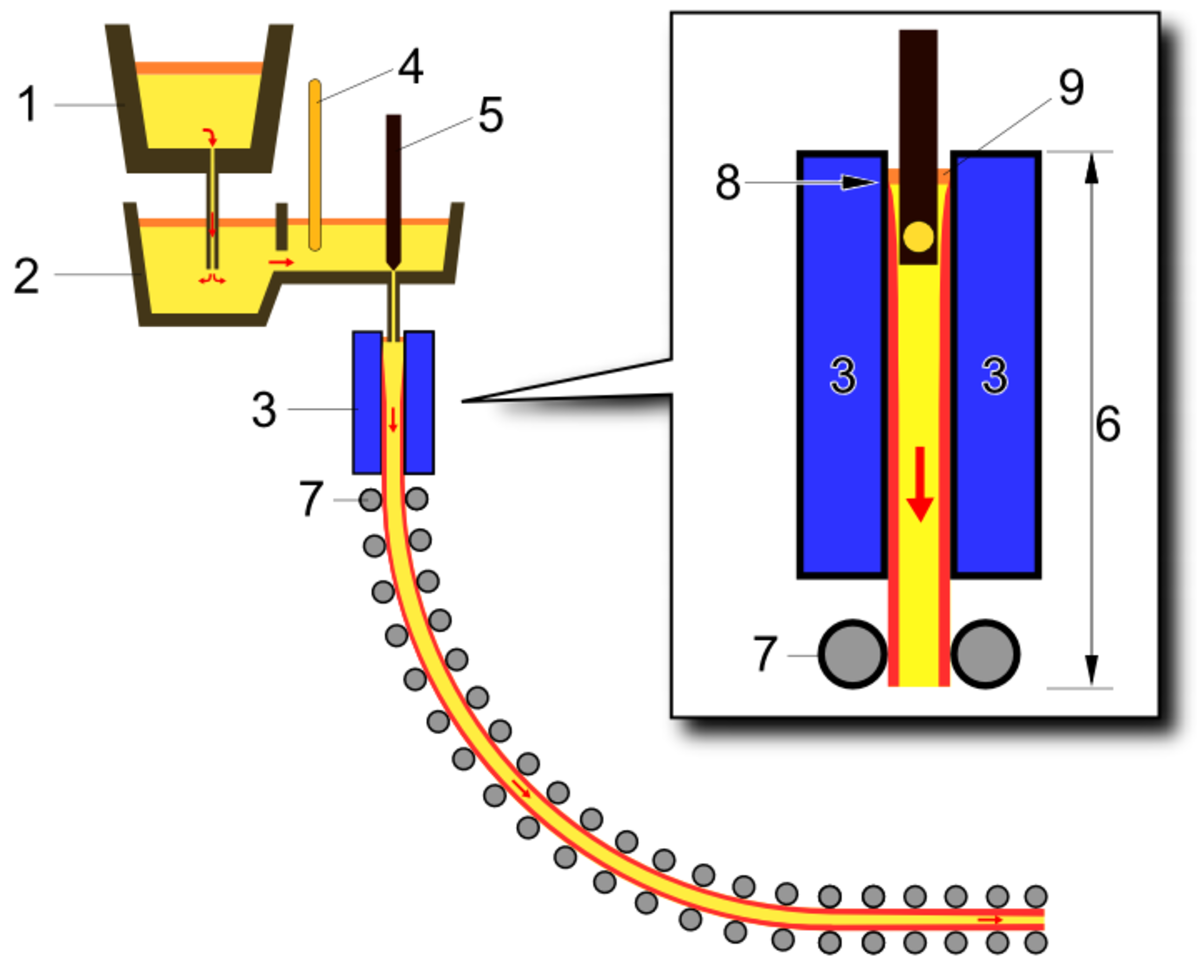

Enfin, la sidérurgie de la fin du XX siècle est contrainte de muter brutalement. La possibilité d'utiliser massivement des énergies et des procédés jusque-là coûteux ou complexes, comme l'électricité ou l'injection d'oxygène pur, permet l'utilisation d'outils dont les performances surclassent indiscutablement ceux de la révolution industrielle.

Depuis la préhistoire (Âge du fer), le minerai de fer est travaillé à relativement basse température, dans un bas fourneau. On obtient une masse hétérogène — « massiot » ou « loupe » — qui est martelée pour en enlever les scories. Les artisans remarquent très tôt que les blocs de métal obtenus n'ont pas tous les mêmes propriétés. Les progrès de la science permettent par la suite de classer les différents alliages selon leur composition chimique.

L'Antiquité

Les Grecs distinguaient le fer (et semble-t-il les métaux d'une manière générale) : sidēros (σιδηρος), de l'acier : khalups, khalubos (χάλυψ, χάλυβος). Il est d'ailleurs probable que la signification historique de ces deux mots soit déformée par nos connaissances actuelles. Ils pratiquaient la cémentation du fer pour le durcir et ainsi fabriquer de l'acier.

Le latin conservera le terme de chalyb et appellera le fer ferrum, mot qui sera conservé dans les langues latines (ferro en italien, portugais et catalan, hierro en espagnol).

Le Moyen Âge

De manière globale, le terme « acier » désigne les alliages qui prennent la trempe, c'est-à-dire qui durcissent lorsque l'on trempe dans l'eau le métal chauffé au rouge. Le terme de « fer » désigne le métal qui ne durcit pas par trempe. Cette acception reste de nos jours dans les expressions « fer forgé » ou bien « fer plat », « fer U » et « fer I » qui sont des pièces en acier — au sens moderne du terme — ne prenant pas la trempe.

Réaumur, Monge, Berthollet et Vandermonde

Il faut attendre l'extrême fin du XVIII siècle pour que la définition des termes « fer », « acier » et « fonte » se fonde sur le taux de carbone contenu dans l'alliage.

René-Antoine Ferchault de Réaumur étudie, en appliquant des règles scientifiques et même industrielles (calcul de prix de revient) entre 1716 et 1726, les méthodes de fabrication du fer. Il affirme contre l'esprit commun de l'époque que « l'acier est un fer moins affiné où les molécules de fer sont séparées par des masses de soufre et de sels qui lui donnent sa dureté ».

Pendant la Révolution française, comme beaucoup de scientifiques, Gaspard Monge, Claude Louis Berthollet et Alexandre-Théophile Vandermonde se mettent au service de la République française. La France est en guerre contre le reste de l'Europe, elle a besoin d'acier pour fabriquer des armes. Or, elle est dépendante de ses voisins (Allemagne, Angleterre) pour l'approvisionnement en acier. Pour stimuler l'industrie nationale, ils publient un ouvrage faisant le point sur l'industrie de l'acier de l'époque, Avis aux ouvriers français en fer sur la fabrication de l'acier. Dès le début, les auteurs établissent clairement la distinction entre fer, acier et fonte, en se fondant sur le taux de carbone :

« Le charbon n'a pas seulement la propriété d'ôter au fer l'air qui s'était uni à lui ; mais lui-même peut se fondre dans le fer à une grande chaleur, et par là, il donne des propriétés à la fonte et il change le fer en acier. »

Cependant, quelques erreurs subsistent sur le rôle de l'oxygène, et on ignore à l'époque l'influence des autres éléments, comme le silicium. En effet, le texte continue ainsi :

« La fonte doit être considérée comme un métal dont la réduction n'est pas complète […]. Ainsi la fonte blanche retient une plus grande quantité d'oxygène et contient peu de charbon ; la fonte grise, au contraire, contient plus de cette dernière substance mais elle est beaucoup plus dépouillée d'oxygène. »

Dans son ouvrage Description de l'art de fabriquer des canons, Monge rappelle que l'acier est « du fer affiné qui a absorbé du charbon, et c'est principalement par la quantité dont le charbon est distribué dans la masse que les aciers diffèrent entre eux ». Le pluriel apparaît : si la définition de l'acier reste fondée sur sa teneur en carbone, il reste encore à expliquer la variété des propriétés de cet alliage.

Définition actuelle

Les alliages ferreux sont composés majoritairement de l'élément chimique fer. La distinction entre les trois familles d'alliages ferreux est fondée sur le taux de carbone contenu dans l'alliage, et en particulier sur la présence d'une phase eutectoïde ou eutectique :

• fer industriel et acier extra-doux : < 0,050 % de carbone ;
• acier : entre 0,050 % et 2,1 % de carbone : présence d'une phase eutectoïde ;
• fonte : entre 2,1 % et 6,67 % de carbone : présence d'une phase eutectique.

Dans le cas du fer industriel, le carbone est entièrement dissout. Dans les aciers, une partie est sous la forme de précipités de carbures. Dans le cas des fontes, on peut avoir des précipités de carbure ou de graphite.

La définition par le taux de carbone est assez théorique, elle est établie pour un alliage purement binaire fer-carbone sans autre élément d'alliage. C'est une situation exceptionnelle qui ne tient compte ni des impuretés ni d'éventuels éléments d'alliages ajoutés volontairement.

L'Âge du fer débute entre le deuxième et le premier millénaire avant notre ère. Les Hittites sont les premiers à privilégier le fer au cuivre et au bronze dans la fabrication des armes (lance, épée, poignard, hache). Ils sont également considérés comme les inventeurs de l'acier : ainsi, un des objets en acier non météoritique parmi les plus anciens jamais trouvés est une lame de dague, trouvée dans une tombe hattie en Anatolie, datée de -2500.

«  La première apparition de l'acier sous sa forme la plus primaire se situe entre 2700 et 1650 avant notre ère, chez les Hittites et les Chalybes, peuples d'Asie mineure (Caucase). C'est en fait d'abord une masse de métal impur. Dans un trou à même le sol, paré de pierres qu'ils recouvraient de couches d'argile, ils mettaient du charbon de bois qu'ils allumaient et sur lequel on entassait en couches alternées du minerai de fer et du charbon de bois. Ce minerai ou oxyde de fer, se présentait alors, sous la forme de petites roches que l'on ramassait à fleur de terre. La température que l'on obtenait dans ces trous était relativement basse, du fait d'un manque efficace de soufflage celui-ci provenait de tiges creuses (chalumeaux) au travers desquels on soufflait. Ils obtenaient de ce fait et après bien des efforts, une masse pâteuse, incandescente, appelée loupe, qu'ils devaient impérativement battre énergiquement afin de la débarrasser de ses scories (résidus, dus à la chauffe et au charbon de bois). Ces « loupes », ensuite forgées sur un « tas » devenaient des objets de la vie quotidienne et aussi des armes. »

Si à partir de -1500 les objets en fer non météoritique deviennent de plus en plus présents dans l'Est du bassin méditerranéen, ils demeurent rares : le bronze apparaît comme étant, de loin, le métal le plus employé. C'est vers le XII siècle av. J.-C. que le fer devient un métal plus courant, dans une zone allant de l'Afrique subsaharienne à l'Inde. Du fait de la diffusion de la technologie de réduction du fer, l'âge du fer succède à celui du bronze au Levant, en Chypre, en Grèce, en Crète, en Égypte (où, en -1323, une dague en acier est déposée dans la tombe de Toutânkhamon) et en Anatolie.

Chine et Extrême-Orient

La température élevée que nécessite la fabrication des alliages ferreux est le premier obstacle auxquels les hommes ont été confrontés : les bas fourneaux ne fournissent pas une température suffisante pour atteindre la fusion.

Les Chinois connaissaient le haut fourneau, qui permet d'atteindre des températures beaucoup plus élevées que le bas fourneau, depuis environ -1000, mais l'utilisaient uniquement pour la poterie. Ils commencent à faire fondre le fer durant la période des Royaumes combattants (entre -453 et -221). La fonte est ensuite affinée en la laissant chauffer à l'air pendant plusieurs jours pour donner de l'acier ou du fer ; ce « puddlage à l'air » est appelé chǎo (炒), ce qui signifie littéralement « saisir dans la poêle ». On a ainsi retrouvé dans la province de Hebei une tombe du III siècle av. J.-C. contenant des armes de fer forgé, de fonte, de fonte rendue malléable et d'acier trempé, accompagnées de quelques armes de bronze (probablement décoratives). Durant la dynastie Han, la technique se développe. Outre le puddlage à l'air, on fabrique au I siècle av. J.-C. de l'acier en mélangeant du fer forgé et de la fonte. Certains textes de l'époque parlent de « l'harmonisation du dur et du souple. »

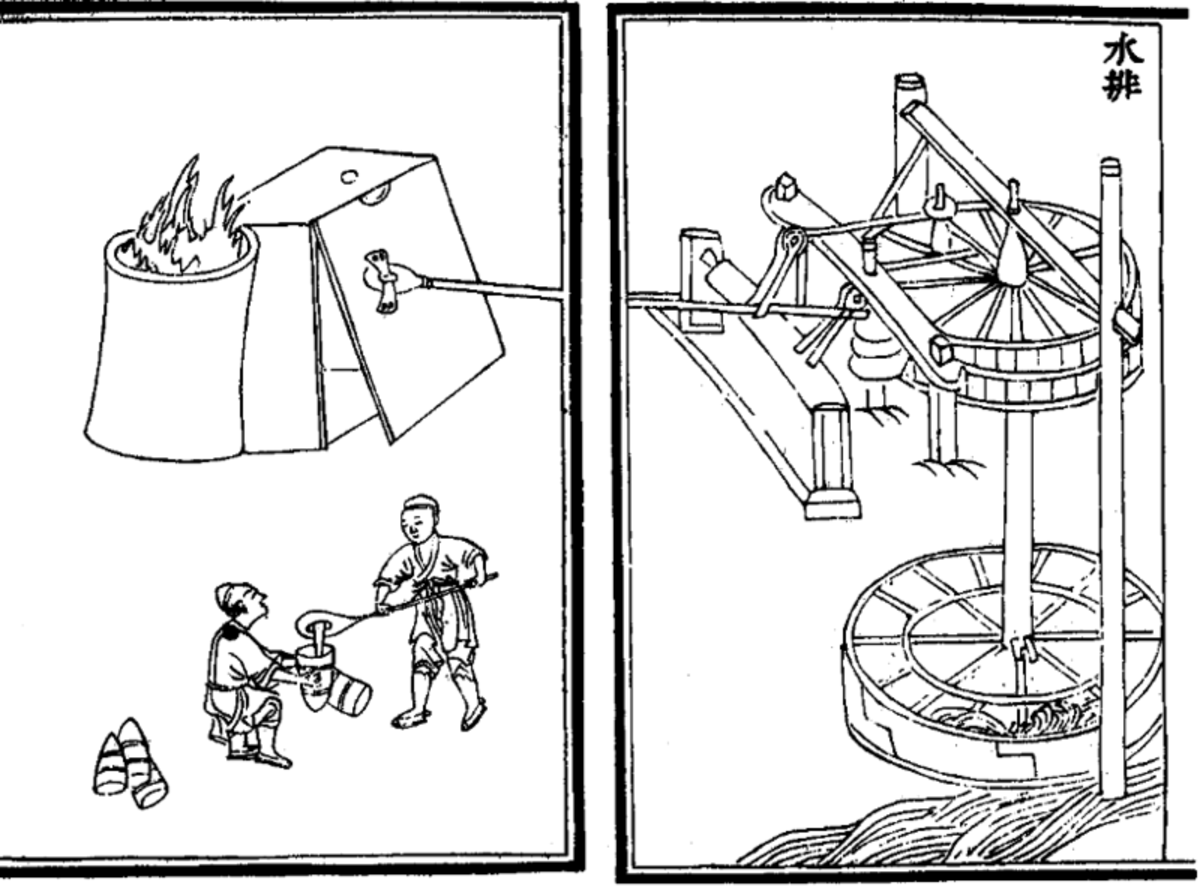

En 31, le Chinois Du shi améliore la ventilation avec l'utilisation de la force hydraulique (moulin à eau) pour mouvoir le soufflet.Cela permet d'utiliser une cheminée plus haute et d'atteindre une température plus importante, ce qui mène au haut fourneau. C'est ainsi qu'est découverte la fonte : cet alliage, issu de la réaction du minerai avec le gaz de combustion, fond vers 1 200 °C. Un additif, une « terre noire » contenant du phosphore, est utilisé pour abaisser le point de fusion. En effet, si on ajoute à un mélange ferreux jusqu'à 6 % de phosphore, la température de fusion descend jusqu'à 950 °C : le métal liquide aide alors l'évacuation des impuretés (laitier). Cette technique disparaît avant le XI siècle, lorsque l'amélioration des hauts fourneaux permet de s'en passer.

L'abondance de houille amène les Chinois à l'utiliser dès le IV siècle comme combustible et agent réducteur. Un des modèles de bas fourneau au charbon consiste à placer le minerai de fer dans des batteries de creusets tubulaires allongés et de recouvrir celles-ci d'une masse de charbon que l'on fait brûler. Grâce à cette technique, le soufre, élément fragilisant présent dans le charbon, est exclu du processus. Cependant, il n'y a pas de traces d'un usage combiné de la houille avec le haut fourneau.

Au V siècle, les Chinois importent d'Inde la technique de l'acier wootz. Il existe des preuves de l'utilisation de deux techniques différentes de fabrication de l'acier au XI siècle (dynastie Song) :

1. une technique produisant un acier hétérogène et de qualité médiocre ;
2. une technique s'apparentant au procédé Bessemer, et consistant en un forgeage à température modérée.

L'utilisation de la houille, de fondants et des hautes températures apparaît donc en Chine bien avant l'Occident, par adaptation aux opportunités et aux contraintes locales. Le Japon adopte la technique chinoise du bas fourneau (appelée tatara) pour la production du tamahagane, mais celui-ci n'évolue pas en hauteur (donc vers le haut fourneau) du fait de la faible perméabilité des sables ferrugineux utilisés. Quant à l'utilisation de la houille, combustible alors typiquement chinois, elle n'est pas transmise à l'Occident, qui l'adoptera directement sur les hauts fourneaux, avec une approche scientifique des contraintes que ce combustible apporte.

En Inde

Aux alentours de l'an -300 naît, dans la partie sud du sous-continent indien incluant le Sri Lanka, une technique de carburation du fer permettant de fabriquer de l'acier. Les lingots d'acier obtenus, connus sous le nom de wootz en Orient, sont élaborés en deux étapes :

1. la réduction, par chauffage du minerai de fer à 1 200 °C avec du charbon de bois, du bois et des feuilles.
2. la carburation, obtenue en chauffant le fer avec du carbone (charbon de bois probablement) à 1 200 °C dans un creuset hermétiquement fermé.

Le forgeage à basse température (rouge sang /cerise) rompt, sans le faire disparaître, le maillage de cémentite présent dans le lingot et permet de réduire l'hétérogénéité du lingot. En plus de bonnes qualités mécaniques (dureté et souplesse), l'acier poli révèle de beaux dessins.

La technique se répand de l'Asie centrale à la Chine, pour atteindre la Russie où le wootz est plus connu sous le nom de Bulat, pulad ou fulah.

Dans le monde islamique

Bien que relativement pauvre en gisements de minerai de fer, le monde islamique est pionnier dans l'équipement de ses forges de moulins à eau et à vent. Les premières traces de pilon hydraulique sont localisées à Samarcande (973 ou avant) et dans la Perse médiévale, avant que la technique ne se diffuse dans tout le monde islamique. Cette mécanisation, qui se généralise de l'Asie centrale à l'Espagne islamique au cours du XI siècle, se développe particulièrement durant le XII siècle en Espagne. Au XVII siècle, l'adoption de la trompe permet l'éclosion de la forge catalane.

Le commerce avec l'Inde permet l'importation de lingots de wootz (acier à teneur en carbone de 1,5 à 2 %) en Iran, où les forgerons produisent le renommé acier de Damas sur une période s'étalant de 900 à 1750.

En Europe

Adoption et perfectionnement du bas fourneau

Le travail du fer est introduit en Europe centrale durant l'époque Hallstatt C (VIII siècle av. J.-C.). Durant les VII et VI siècles av. J.-C., ces objets en fer sont coûteux et réservés à une élite. Cette situation change brutalement peu après -500 avec l'avènement de la Tène ; la métallurgie du fer se répand en Europe du Nord et dans les îles Britanniques. La diffusion dans l'Europe centrale et de l'Ouest est associée à l'expansion celte.

La compétition entre l'utilisation du bronze et celle du fer, notamment pour les épées, dure plusieurs siècles. Les Romains, qui disposent du cuivre espagnol, ne voient l'intérêt de changer pour des épées en fer qu'au moment des guerres puniques. Au I siècle av. J.-C., l'armée romaine utilise l'acier norique, renommé pour sa qualité.

Le Moyen Âge est une période historique qui voit, en Europe, une transition majeure dans l'évolution des procédés sidérurgiques. En effet, avant les XIII et XIV siècles, les métaux ferreux sont obtenus à une température inférieure à celle de la fusion du métal dans ce qui est appelé les « bas fourneaux ». Le produit est une masse de métal ferreux hétérogène du point de vue de la teneur en carbone. Cette masse, appelée « loupe » du fait de l'élaboration à l'état solide, contient des impuretés provenant des composés non réduits du minerai sous forme de scories. Elle est ensuite progressivement transformée en métal forgeable par martelage à chaud.

Ce martelage, appelé « épuration », bénéficie des progrès dans l'utilisation des énergies éolienne et hydraulique. En effet, dès le XII siècle, soit plus de dix siècles après les Chinois, des forges actionnées à l'énergie hydraulique démultiplient la capacité de production des forgerons : l'utilisation de marteaux pilons permet de travailler des pièces plus imposantes (les marteaux de l'époque pouvaient peser 300 kg et frapper 120 coups à la minute) et plus rapidement (des marteaux de 80 kg frappant 200 coups à la minute).

Apparition du haut fourneau

L'utilisation des énergies éolienne et hydraulique permet pareillement l'insufflation d'air sous pression dans le four de réduction. L'élévation de température (à plus de 1 200 °C à l'intérieur des fours) s'accompagne d'une diffusion plus rapide du carbone provenant du charbon de bois dans le métal. Il en résulte que celui-ci contient des teneurs plus élevées en carbone que l'acier, ce qui abaisse sa température de fusion. L'influence conjuguée d'un foyer plus chaud avec une matière devenue plus fusible permet au métal de sortir à l'état liquide du fourneau. Ce fourneau appelé alors « haut fourneau » (ou « fourneau à vent » en anglais) produit un métal naturellement séparé des scories qui, plus légères, flottent. Ce nouveau matériau, facilement moulable, est la fonte, appelée à l'époque « fer coulé » (cette appellation perdurera et sera encore utilisée par Gaspard Monge à la fin du XVIII siècle).

Afin d'obtenir du fer ou de l'acier, il est nécessaire de décarburer cette fonte par oxydation dans un second fourneau : c'est l'« affinage ». L'ensemble du procédé, qui se déroule alors en deux étapes, est appelé « procédé indirect ». La transition vers le procédé indirect a lieu entre le XIII siècle et le XVI siècle dans le Nord de l'Europe. Certains historiens la considèrent comme une véritable révolution. On peut donc produire en nombre des instruments agricoles ou des armes plus performants, ce qui contribue à l'expansion agricole et démographique, mais aussi à la puissance militaire de l'Occident qui devient capable de prendre contrôle de la Méditerranée et de la Terre sainte. Outres les armures et autres lames, sont développées des arbalètes à ressort de métal capables de traverser les armures les plus épaisses.

Cette industrie sidérurgique est très gourmande en bois : pour obtenir 50 kg de fer, il faut 200 kg de minerai et 25 stères de bois ; en quarante jours, une seule charbonnière déboise une forêt sur un rayon de 1 km. Ceci ne pose pas de problème tant que les défrichages sont utiles au développement de l'agriculture, mais au XIII siècle une limite est atteinte : les forêts gardent un rôle nourricier important, le bois est indispensable à la construction et au chauffage et la noblesse tire des revenus de l'exploitation forestière. Dès lors, les défrichages sont de plus en plus contrôlés et l'exploitation forestière de plus en plus règlementée. Le prix du bois monte et de nouveaux combustibles et matériaux de construction doivent être utilisés : le charbon et la pierre. Les besoins en métaux étant aussi en hausse (pour la sidérurgie et pour battre des monnaies dont le volume nécessaire augmente avec les échanges), l'industrie minière se développe avec la mise au point de techniques d'étayage ou de drainage des galeries inondées.

En Europe, à partir du Moyen Âge, la production d'acier prend plusieurs formes :

• l'acier naturel, spécialité de l'espace technique allemand, obtenue par décarburation d'une fonte spécifique, la « fonte à acier » (Rohstahleisen) et surtout le « fer à miroir » (Spiegeleisen) ; ce procédé réclame un certain type de minerai (manganésifère), une maîtrise du feu, un savoir-faire en matière de composition et de vitesse de descente de la charge différents de ceux requis pour la production de fonte commune (fonte grise) ;
• l'acier au creuset, obtenu par la carburation de fers purs ; ce procédé, qui requiert d'excellentes puretés (aciers suédois, catalans), spécialités de l'espace technique britannique, est mis au point dans le courant du XVII siècle.

La production d'acier naturel appartient donc à la filière dite « de production indirecte » : production de fonte au haut fourneau puis affinage en acier ; tandis que l'acier par cémentation relève de la filière dite « de production directe » (bas fourneau). L'acier est utilisé principalement pour la confection d'armes blanches et d'outils de qualité. La pratique anglaise, qui donne un acier de moindre qualité, élargit son usage à la quincaillerie, coutellerie et autres bimbeloteries, et fait la fortune de la ville de Sheffield.

L'acier naturel

L'affinage de la fonte est réalisé par des méthodes empiriques qui permettent de supprimer le carbone des gueuses de fonte provenant des hauts fourneaux. Les différentes méthodes sont à l'origine régionales et correspondent probablement en partie aux qualités des minerais de fer utilisés. La méthode la plus répandue est la méthode dite « wallonne ». Cette méthode a été utilisée dans une grande part de l'Europe jusqu'au XVII siècle. Il en existe des variantes comme la méthode champenoise ou la méthode comtoise dans laquelle la gueuse est placée au milieu du foyer et non au-dessus. Il existe cependant des méthodes présentant des différences importantes comme la « méthode nivernaise ».

La méthode wallonne

La gueuse de fonte est poussée sur les flammes d'un foyer ventilé par des soufflets. Sous l'effet de la chaleur, le carbone contenu dans la fonte s'oxyde en brûlant. Les gouttes de fer tombent dans le caisson contenant le foyer. Ce dernier est refroidi par le dessous afin de permettre la solidification de la loupe de fer. Un ouvrier aide le processus en piquant l'extrémité molle de la gueuse à l'aide d'un « ringard à piquer ».

Ce procédé présente plusieurs inconvénients : la loupe se charge de scories dans le foyer et la température n'est pas suffisante pour oxyder le phosphore (*), de sorte qu'il n'est possible d'utiliser que des fontes blanches car pauvres en phosphore.

Comme pour les loupes de fer obtenues au bas fourneau, les scories sont éliminées par « cinglage ». Cette opération de forge est réalisée à l'aide d'un martinet en frappant énergiquement la loupe à coups vifs et répétés.

La méthode nivernaise

La fonte est fondue (ou semble-t-il fortement ramollie) dans un four appelé « mazerie » avec du charbon de bois et des scories. Cette fonte est ensuite coulée sur un revêtement réfractaire refroidi par de l'eau. L'affinage est effectué en faisant passer de l'air sur l'ensemble.

En 1786, le baron Philippe-Frédéric de Dietrich décrit ainsi cette méthode :

« Le travail de la mazerie est principalement en vigueur dans le Nivernois, et c'est un commis de cette province qui l'a mis en usage à la forge d'Uza. Il est trop peu connu ailleurs. J'ai eu l'occasion de voir ce travail en assez grand détail dans les forges royales du Nivernois, ce qui met à porter d'en donner une idée.

Il consiste en trois procédés distincts : 1°. dans la refonte complète de la gueuse, pour la convertir en gâteaux : 2°. dans le grillage de ces gâteaux : 3°. dans leur affinage.

En quelques endroits on maze la gueuse, et on affine les gâteaux dans le même feu ; en d'autres on a un feu destiné à la fusion, et un autre à l'affinage.
Le feu de fusion porte le nom de mazerie.

Ses dimensions sont de seize à dix-huit pouces de profondeur ; ses côtés en ont seize à dix-huit en tout sens, du sol à leurs bords : le fond du creuset est incliné vers le chio qui se trouve au ras du sol.

La tuyère entre dans l'aire, en affleurant les bords du feu, et on lui donne plus ou moins de saut, suivant la qualité de la fonte : si elle est douce on la relève ; si elle est dure & âcre, on l'incline davantage ; en la relevant, elle porte plus immédiatement sur la gueuse, et moins sur la matière fondue.

La gueuse se place au contre-vent par son extrémité. On l'environne et la recouvre de laitier de grosses forges, et on la charge en même temps des calottes de fordes ou avec un ringard : cette opération exige fort peu de travail ; on obtient en peu de temps une petite pièce qui porte le nom de maffiot, du poids de quarante et quelques livres. »

— P.-F. de Dietrich, Description des gîtes de minerai, des forges et des salines des Pyrénées […], p. 533

Cette méthode persistera. Elle est ainsi décrite par Grüner et Lan en 1862 :

« … il suffira de rappeler rapidement les principes et les résultats […] du mazéage. Cette manipulation s'exécute toujours, en Angleterre, dans les bas foyers de coke, connus sous le nom de finerie anglaise. Le travail, chacun le connaît : c'est la fusion de la fonte, seule ou additionnée de battiture ou de scorie de forges, sous l'influence d'un courant d'air. La position de la fonte par rapport aux tuyères, l'inclinaison du vent, sa pression, la profondeur du foyer, etc., etc., sont autant qui font varier l'intensité l'action de l'air sur le métal. »

L'acier au creuset : la cémentation

Les fers obtenus peuvent subir des opérations de cémentation. Cette opération consiste à augmenter le taux de carbone de l'alliage afin d'obtenir des caractéristiques mécaniques supérieures.

Réaumur conçoit un four fait de plaques de réfractaire mobiles. Sur ces plaques, il place des barres de fer forgées noyées dans divers mélanges faits à base de bois pilé, de cendres et de suie. L'ensemble est chauffé pour provoquer une migration du carbone par diffusion dans les barres.

La métallurgie devient scientifique

La connaissance scientifique de l'acier est indissociable du travail des savants du XVIII siècle : Réaumur, Gabriel Jars, Grignon, Guillot-Duhamel, Lavoisier, Hassenfratz, pour citer les principaux, qui inventent le terme « sidérurgie » pour exprimer la nécessité de rationalisation de la production des métaux ferreux.

Gaspard Monge, Claude Louis Berthollet et Alexandre-Théophile Vandermonde catégorisent en trois catégories les « aciers » en se basant sur leur méthode d'élaboration :

1. L'acier naturel (ou acier d'Allemagne) : fabriqué par décarburation de feuillet de fonte.

« Ces feuillets sont destinés à être convertis en fer ou en acier… est-ce de l'acier que l'on a l'intention de faire ? On emploie un fourneau d'affinerie plus étroit et plus profond, on le brasque avec de la charbonaille qu'on humecte… ensuite on y dispose les feuillets, et on les recouvre de scories et de charbon… »

1. L'acier de cémentation : fabriqué à partir de fer solide dans lequel on augmente le taux de carbone par diffusion.

« On fait dans le fond de la caisse un lit de poussier de charbon… : on met sur ce lit un rang de bande de fer, que l'on place de façon que chaque bande puisse être environnée de poussier ; ensuite on recouvre totalement ce premier rang avec un lit d'un demi-pouce d'épaisseur de poussier de charbon : on continue ainsi successivement jusqu'à ce que le creuset soit plein : le dernier rang est recouvert de poussier de charbon, par-dessus lequel on met un lit de sable, pour couvrir entièrement sa surface, et empêcher qu'il soit détruit par la combustion… À Newcastle où l'on cémente dans deux caisses, contenues dans un fourneau, de 25 à 30 milliers d'acier, l'opération dure 5 jours et 5 nuits. »

1. L'acier fondu : c'est une méthode permettant d'améliorer la qualité de l'acier produite par une des deux méthodes précédentes. L'acier est fondu pour homogénéiser sa composition.

« On met l'acier dans le creuset avec un flux, dont on fait un secret ; et l'on place le creuset sur une brique ronde, on pose sur la grille. On a du charbon de terre réduit en coak qu'on met autour du creuset, et on remplit le fourneau ; on y met le feu, et l'on ferme entièrement l'ouverture supérieure du fourneau, avec une porte faite de brique, entouré d'un cercle de fer.
Le creuset est cinq heures au fourneau, avant que l'acier soit parfaitement fondu. »

Le haut fourneau moderne

L'histoire du haut fourneau est marquée par les innovations qui ont permis d'atteindre les hautes températures nécessaires à la fusion de la fonte et du laitier, qui facilite les réactions chimiques entre ces deux produits. Dans ce contexte, trois innovations sont généralement considérées comme essentielles :

1. l'utilisation des énergies hydrauliques ou éoliennes pour le soufflage de l'air de combustion ; l'adoption de technologies développées pour d'autres usages se fait dès l'Antiquité, indépendamment du lieu ;
2. le remplacement du bois par la houille au début du XVIII siècle ;
3. le préchauffage de l'air de combustion vers le milieu du XIX siècle.

1709, première coulée de fonte au coke

Le charbon, comme combustible et agent réducteur, avait été adopté par les Chinois durant la période des Royaumes combattants au IV siècle av. J.-C.. Inconnu des Arabes, difficile d'extraction dans la quasi-totalité de l'Europe, ce combustible était resté assez méconnu des Européens. Si les Chinois avaient mis au point un fourneau au charbon où ce combustible n'entrait pas en contact avec le fer, les forgerons européens avaient rejeté cette roche, un remplacement du charbon de bois par la houille ne donnant que des fontes ou des aciers de mauvaise qualité.

En effet, la houille contient des éléments qui, faute de post-traitement approprié, modifient la qualité de la fonte. Le silicium, en limitant la solubilité du carbone dans le fer, va permettre la formation de lamelles de graphite, qui affaiblissent le métal. C'est la fonte grise que les métallurgistes de la fin du XVIII siècle, qui se trompent sur sa composition, estiment comme la seule apte à se transformer en acier, mais déplorent sa difficile conversion en fer :

« [La fonte grise] a retenu moins d'oxygène, mais elle contient beaucoup plus de charbon ; elle est plus douce et préférable pour les usages pour lesquels on exige cette qualité ; mais elle est plus difficile à convertir en fer, parce que pour cela il faut détruire la plus grande partie du charbon qui, dans cet état, résiste considérablement à la combustion. »

Le soufre est plus problématique. Connu dès le Moyen Âge et facilement décelable dans la combustion de la houille de par son odeur, il est un élément fragilisant et affaiblissant dès que sa teneur dépasse 0,08 %. Lorsqu'il se combine au manganèse, fréquent dans les minerais de fer, il dégrade considérablement les qualités des aciers. Contrairement au silicium, l'extraction du soufre dissous dans la fonte liquide est difficile car il ne peut être consumé par de l'air.

C'est Abraham Darby, qui était torréfacteur à l'origine, qui réalise en 1709 la première coulée de fonte au coke, dans son usine de Coalbrookdale, en utilisant du charbon peu soufré. Mais la fonte obtenue, réputée de moins bonne qualité que celle au bois et impropre à la production d'acier, met 50 ans à s'imposer. Pour obtenir de l'acier, une désulfuration de la fonte, à l'aide de chaux ou de soude, est nécessaire. Cette opération supplémentaire est un obstacle à l'expansion du procédé, même si son coût ne remet pas en cause la compétitivité du haut fourneau au coke pour l'obtention d'acier.

La production de fonte au charbon de bois persiste en raison de la qualité attribuée à ce type de fonte et des réticences de certains maîtres de forge, mais également à cause du protectionnisme pratiqué par les pays producteurs (France, Allemagne). En 1760, le Royaume-Uni ne compte que 17 hauts fourneaux au coke et ce n'est qu'en 1780 que son usage se généralise. En France, les premiers essais au coke n'ont lieu qu'en 1769 à Hayange avant que ne soient construits, sous la direction du Britannique William Wilkinson, les hauts fourneaux au coke du Creusot. En 1860, un tiers de la fonte française est encore produite dans des hauts fourneaux au charbon de bois.

Au XIX siècle, l'utilisation du coke permet un changement radical dans la technique. Outre la disponibilité de ce combustible, sa résistance à la compression à haute température permet de conserver une bonne perméabilité au gaz réducteur. La hauteur des hauts fourneaux atteint alors vingt mètres, ce qui améliore significativement le rendement thermique.

Le préchauffage de l'air

L'Écossais Neilson, spécialiste du traitement des gaz industriels et directeur de la Glasgow Gas-works, avait effectué plusieurs recherches en vue d'améliorer le pouvoir éclairant du gaz de ville. Informé de l'importance que les maîtres de forges attribuent aux caractéristiques de l'air de combustion des hauts fourneaux, il leur expose une de ses découvertes : la combustion d'un gaz est plus vive avec de l'air chaud qu'avec de l'air froid. De cette observation, il leur propose de préchauffer également l'air de combustion de leurs hauts fourneaux pour améliorer leur marche.

Cette idée n'est pas nouvelle : un ingénieur nommé Seddeger l'avait proposée en 1799 et un autre, Leichs, avait fait des expériences dans ce sens de 1812 à 1822. Pourtant, la proposition est encore accueillie avec un certain scepticisme:

« Sa théorie était en total désaccord avec la pratique établie, qui se privilégiait un air le plus froid possible, l'idée communément admise étant que la froideur de l'air en hiver expliquait la meilleure qualité de la fonte alors produite. À partir de ce constat, les efforts des maîtres de forges s'étaient toujours dirigés vers le rafraîchissement de l'air insufflé, et divers expédients avaient été inventés dans ce but. Ainsi les régulateurs étaient peints en blanc, on passait l'air sur de l'eau froide et dans quelques cas, les pipes d'injection avaient même été entourées de glace. Quand donc, Neilson proposa d'inverser entièrement le process et d'employer de l'air chaud au lieu du froid, l'incrédulité des maîtres de forges est facilement imaginable… »

—  R. Chambers , Biographical Dictionary of Eminent Scotsmen

En effet, personne n'avait alors compris que l'avantage de l'air froid résidait uniquement dans le fait qu'il était plus sec.

Des premiers essais sont cependant entrepris et s'avèrent encourageants, bien qu'aucun système de réchauffage de l'air satisfaisant ne puisse être mis au point. En 1828, le principe est breveté, ses avantages ayant été largement admis. Pour encourager le développement d'un réchauffeur adapté, Neilson se contente d'une modeste royaltie d'un shilling par tonne produite avec son procédé. En 1829, il réalise la première machine industrielle qui chauffe l'air à 150 °C, à Clyde. En 1931, Calder Works met en œuvre un air réchauffé à environ 350 °C. Même en tenant compte de la consommation de combustible du réchauffeur, de type tubulaire, l'économie de charbon peut atteindre un tiers, tout en diminuant sensiblement la teneur en fer du laitier. Le procédé est rapidement adopté.

Mais les chaudières métalliques ne permettent pas de dépasser les 400 °C. Si un appareil de briques réfractaires permet des fonctionnements à des températures plus élevées, la faible conductivité thermique du matériau amène à un fonctionnement fondé sur l'accumulation et la restitution de chaleur au lieu de la conduction.

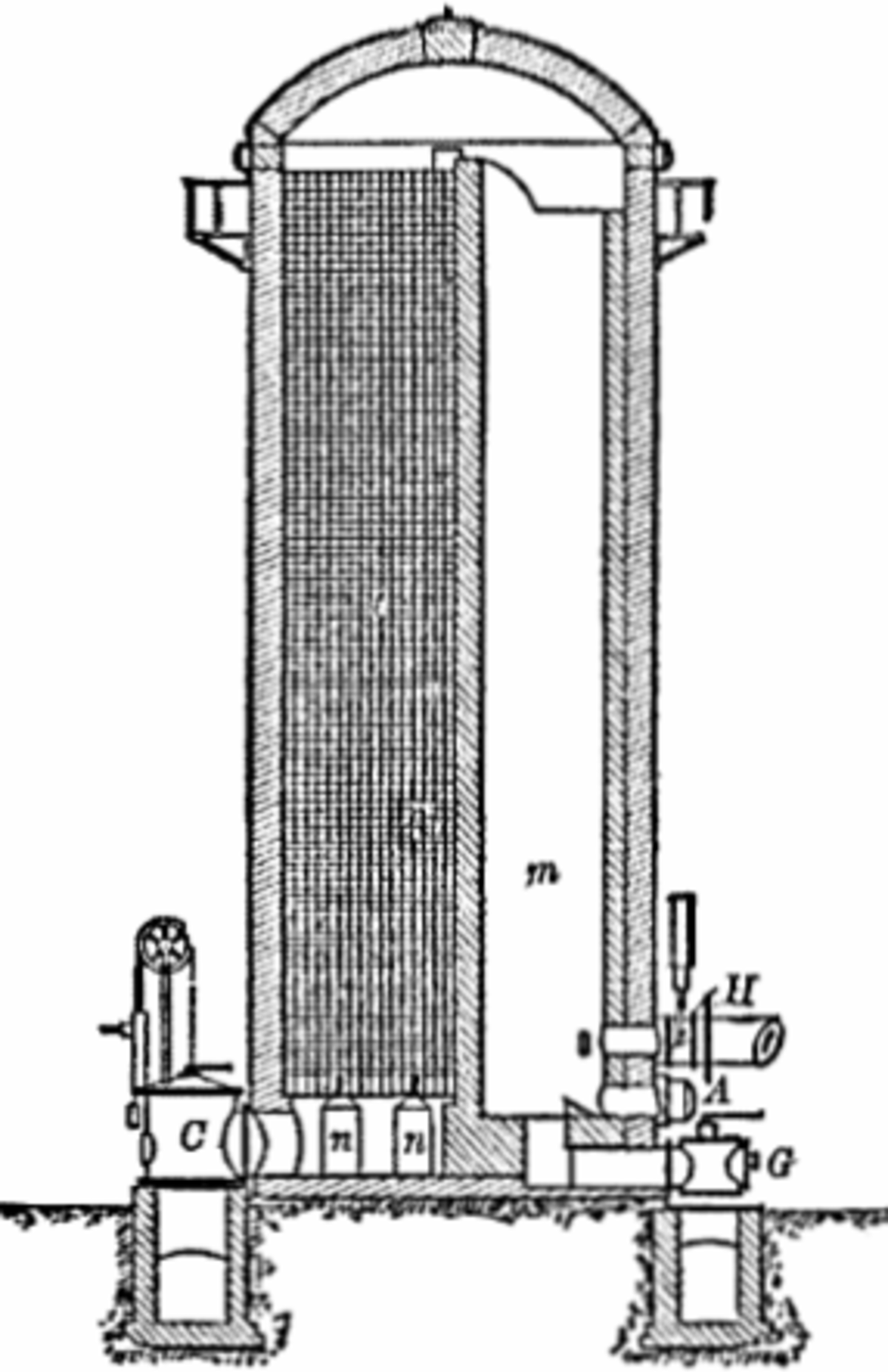

Fort de ce constat, Edward-Alfred Cowper, un ingénieur britannique, dépose en mai 1857, un brevet intitulé Améliorations dans les fours pour chauffer l'air et autres fluides élastiques. Les premiers essais démarrent dès 1860, aux usines de Clarence, mais butent sur la tenue des briques, empilées en quinconce suivant l'idée de Carl Wilhelm Siemens, qui supportent mal le cyclage thermique.

Le Britannique Whitwell améliore sensiblement la tenue des réfractaires en faisant monter l'air entre des murs de briques plans. Cette disposition réduit également les pertes de charges et facilite le nettoyage de l'ensemble, que la fumée due à la combustion encrasse rapidement. Il multiplie aussi les brûleurs et fonctionne en excès d'air pour éviter les points chauds.

La chaleur nécessaire au réchauffage de l'air peut venir de combustibles bien meilleur marché que le coke : des charbons de toutes les qualités, voire même la lignite peuvent alimenter les fours. Mais les haut fournistes avaient d'abord installé des échangeurs pour capter la chaleur des fumées émises au gueulard, avant de renoncer : l'installation était inaccessible, gênait l'enfournement de matières et son coût ne correspondait pas aux faibles calories à y récupérer.

Les fumées émises par le haut fourneau comportent une faible proportion (moins de 20 % à l'époque) de monoxyde de carbone, un gaz toxique mais combustible. Le faible pouvoir calorifique de ces fumées (environ un quart de celui du gaz de ville) est compensé par leur quantité, encore faut-il pouvoir le récupérer.

Au cours des années 1860, plusieurs ingénieurs déposent des brevets déterminants : Addenbrooke (1865), Blackwell (1852), Cochrane (1860 et 1869) et Lloyd (1860) s'attaquent aux problèmes rencontrés :

• une captation des fumées compatible avec le chargement en matière : un système de sas (les cloches) s'impose progressivement ;
• le dépoussiérage des fumées : des pots à poussières, des cyclones et des filtres empêchent le colmatage des fours ; les poussières récupérées peuvent être recyclées : c'est la naissance de l'usine d'agglomération de minerai ;
• la gestion d'un gaz toxique produit en de grandes quantités.

Si les fours continueront encore d'évoluer, la mise au point des technologies permettant d'atteindre une température de 1 000 °C en utilisant une énergie jusque là inutilisée s'achève alors : les cowpers deviennent indissociables du haut fourneau.

1784, le puddlage

Description

Le mot puddlage vient du verbe anglais « to puddle » qui signifie « brasser ». La méthode est inventée presque simultanément par Peter Onions (brevet le 7 mai 1783) et Henry Cort (brevet le 13 février 1784). C'est un tournant dans l'histoire industrielle. Les quantités d'acier produit augmentent rapidement. Son utilisation commence à se généraliser.

La méthode consiste à placer de la fonte en morceau avec des scories d'oxyde de fer sur un feu de coke. Ce mélange est ensuite placé dans un four à réverbère avec des scories afin de provoquer une fusion (le métal est semble-t-il travaillé dans un état pâteux). Il est vigoureusement brassé par un ouvrier à l'aide d'un ringard à crochet. Le carbone s'oxyde et les scories entraînent les impuretés. La masse de fer avec les scories est ensuite cinglée. L'invention du puddlage entraîne une forte augmentation de la production.

D'après Grüner, il existe deux variantes ; le puddlage gras, chaud ou bouillant et le puddlage ordinaire sec ou froid plus ancien. Cette classification est basée sur la manière d'exécuter le puddlage. Cette classification est reprise par Jacques Corbion dans son dictionnaire :

• puddlage sec ou froid (« dry puddling » en anglais) effectué sur sole en sable (qui correspond donc à la méthode primitive) ;
• puddlage gras ou bouillant (« boilling process » en anglais) ou en crasse : effectué sur sole de fonte.

Le travail du puddleur

Le résultat est fondé sur le travail de l'ouvrier puddleur qui travaille dans des conditions difficiles :

« … Quelle que soit la fluidité de la masse, le travail de l'ouvrier consiste pendant cette deuxième période à labourer la fonte et les scories à l'aide d'un fort ringard, recourbé à angle droit à son extrémité ; c'est l'outil appelé « crochet ». On mêle ainsi les particules métalliques aux éléments oxydés et les expose tous deux à l'influence de l'air. Pour opérer le brassage, on n'ouvre pas la porte de travail elle-même. L'ouvrier éprouverait une chaleur trop vive, et le four lui-même serait refroidi. On se contente d'introduire les outils par une simple ouverture de 0,10 m à 0,15 m de côté, pratiquée dans le bas de la porte mobile, et facile à clore à l'aide d'une simple plaque en dehors des moments où l'ouvrier travaille la charge…

À mesure que le fer s'épure, il devient moins fusible ; il faut donc, pour continuer le brassage, graduellement relever la température, en rouvrant le peu à peu le clapet de la cheminée.

À la place du crochet, l'ouvrier se sert assez souvent d'un ringard à biseau, appelé palette, ou rabot, qui permet de détacher de la sole les parties refroidies, ou devenues fermes, qui tendent à y adhérer.

C'est la fin du brassage proprement dit, qui dure en moyenne de vingt à trente minutes lors du puddlage sec. »

— M.L. Grüner, Traité de métallurgie, p.  171 § 404

Jules Verne dans Les Cinq Cents Millions de la Bégum en fait également une description plus littéraire mais néanmoins précise en se fondant sur la présence du carbone :

« L'opération du « puddlage » a pour but d'effectuer cette métamorphose. Des équipes de cyclopes demi-nus, armés d' un long crochet de fer, s'y livraient avec activité. Les lingots de fonte, jetés dans un four doublé d'un revêtement de scories, y étaient d'abord portés à une température élevée. Pour obtenir du fer, on aurait commencé à brasser cette fonte aussitôt qu'elle serait devenue pâteuse. Pour obtenir de l'acier, ce carbure de fer, si voisin et pourtant si distinct par ses propriétés de son congénère, on attendait que la fonte fût fluide et l'on avait soin de maintenir dans les fours une chaleur plus forte. Le puddleur alors, du bout de son crochet, pétrissait et roulait en tous sens la masse métallique ; il la tournait et retournait au milieu de la flamme ; puis, au moment précis où elle atteignait, par son mélange avec les scories, un certain degré de résistance, il la divisait en quatre boules. »

Les évolutions du procédé

Le four à puddler subit de nombreuses améliorations :

• 1818 : Baldwin Rogers invente une sole en fonte refroidie à l'air par le dessous ;
• 1825 : cette sole en fonte est recouverte d'un réfractaire basique qui élimine le silicium et permet d'éviter le premier affinage. Il est possible de passer directement du haut-fourneau au four à puddler.

« L'emploi des soles en fonte paraît avoir été proposée par Baldwin Rogers dès 1818, mais elles ne furent réellement adoptées que dix à quinze ans après. Dans les voyages métallurgiques de MM. Dufrénoy, Coste et Perdonnet, on voit (1 édition) qu'en 1823 l'usage des soles en sable était encore général. Vers 1820 on commence à substituer des scories pilées au sable. En 1829 on commence, on constate çà et là des soles en fonte, mais les auteurs ajoutent qu'en puddlant directement sur la fonte (sans couche de riblons ou de scories), les résultats étaient défectueux. Enfin, en 1837 (2 édition), les soles en fonte sont d'un usage général. »

— M.L. Grüner, Traité de métallurgie, p.  108, note de bas de page

Mais le décollage industriel de la production d'acier, amorcé au début du XIX siècle (Jackson, Terrenoire à Saint-Étienne), s'effectue véritablement dans la fin des années 1860, avec l'invention des procédés Bessemer, Thomas-Gillchrist et Martin-Siemens. À l'origine de l'invention de ces trois procédés, il y a le besoin crucial des compagnies de chemins de fer européennes à trouver pour leurs rails un métal qui résiste à l'usure provoquée par le passage des trains ; il y a aussi, et par contrecoup, la nécessité dans laquelle est le secteur de recycler avantageusement les montagnes de rails de fonte usés qui s'accumulent mensuellement. La course aux armements, à partir des années 1880, fait le reste, en incitant à l'invention des aciers alliés, dont les grands initiateurs sont Boussingault à Unieux (bassin stéphanois) et Fayol. C'est ainsi que naît la métallographie (Le Chatelier, Osmond au Creusot, Léon Guillet au CNAM).

L'industrialisation de la sidérurgie est indissociable du développement de la machine à vapeur : il faut de l'acier pour fabriquer des machines, et la machine à vapeur participe à l'industrialisation en facilitant l'extraction du minerai (pompage de l'eau des mines, ascenseurs), la soufflerie et le martelage. C'est la révolution industrielle.

1856, l'acier Bessemer

La découverte

Henry Bessemer est un ingénieur et inventeur anglais fécond. Dans les débuts des années 1850, il travaille à l'amélioration du four à réverbère utilisé pour la fusion de la fonte. Il provoque un courant d'air à la surface du bain de fonte liquide pour attiser la combustion des gaz. Il observe alors que, à la surface de la fonte liquide, se forment de fines plaques de fer décarburé solide : la température de fusion du fer pur (1 535 °C) étant supérieure à celle de la fonte, la température dans le four est donc suffisante pour faire fondre la fonte mais insuffisante pour le fer, qui se solidifie. Bessemer en tire la conclusion qu'il est possible de décarburer la fonte par l'action de l'air sans puddlage.

Rapidement, il cherche à vérifier son hypothèse. Dans un premier temps, il construit un creuset de laboratoire avec une canne permettant de faire barboter de l'air dans de la fonte en fusion. Le creuset est réchauffé par l'extérieur. Ce montage lui permet de vérifier son hypothèse. Il découvre rapidement que les réactions sont suffisamment exothermiques et qu'il n'est pas nécessaire de maintenir un chauffage autour du creuset. En voyant une plaque de fonte placée au-dessus de la cheminée fondre, Bessemer a l'idée d'un convertisseur expérimental. Celui-ci fait de quatre pieds de haut, comportant une cheminé au centre du couvercle et à la base six tuyères horizontales. La réaction est assez violente.

En 1895, Ledebur décrit ainsi la réaction dans un convertisseur industriel :

« Lorsque l'on traite dans un convertisseur acide une fonte très siliceuse et que la température de l'appareil, ou celle de la fonte n'est pas très élevée, les gaz qui s'échappent de prime abord sont peu éclairants ; ils ont une teinte rougeâtre due aux parcelles métalliques qu'ils entraînent, le carbone ne brûle pas encore ou, du moins sa combustion est insignifiante, l'oxydation se porte à peu près uniquement sur le silicium et le manganèse ; de nombreuses étincelles sont projetées hors de l'appareil, et on entend à l'intérieur un bruit de clapotement provenant du passage de l'air à travers la masse métallique…

Bientôt après, la combustion du carbone commence, la flamme paraît avec une couleur d'un bleu blanchâtre et sous la forme d'un cône allongé ; puis elle devient plus vivement éclairante, tandis que le nombre et la grosseur des étincelles diminuent…

À partir du moment où le carbone a commencé à brûler, le dégagement des gaz augmente, la flamme devient d'un blanc éclatant, elle atteint jusqu'à 6 m de longueur ; le clapotement du commencement se transforme en explosion retentissante provoquée par la production de grande quantité d'oxyde de carbone dans un endroit restreint. Il se fait des projections de scories et de grenaille métallique entraînées par le mouvement rapide des gaz…

Dès le moment où la flamme devient plus vive, on distingue à sa pointe une fumée brune qui augmente d'intensité à mesure que la décarburation s'avance ; elle se compose d'oxyde de fer et d'oxyde de manganèse emportés par le courant gazeux…

Cependant la carburation du métal diminue de plus en plus, l'oxygène atteint moins facilement le carbone plus dilué, sa combustion se fait plus lentement ; la flamme devient plus faible, plus inégale, plus transparente ; la fumée brune augmente et enveloppe toute la pointe de la flamme, les explosions à l'intérieur de la cornue se calment… »

— A. Ledebur, Manuel théorique et pratique de la métallurgie du fer, p.  507

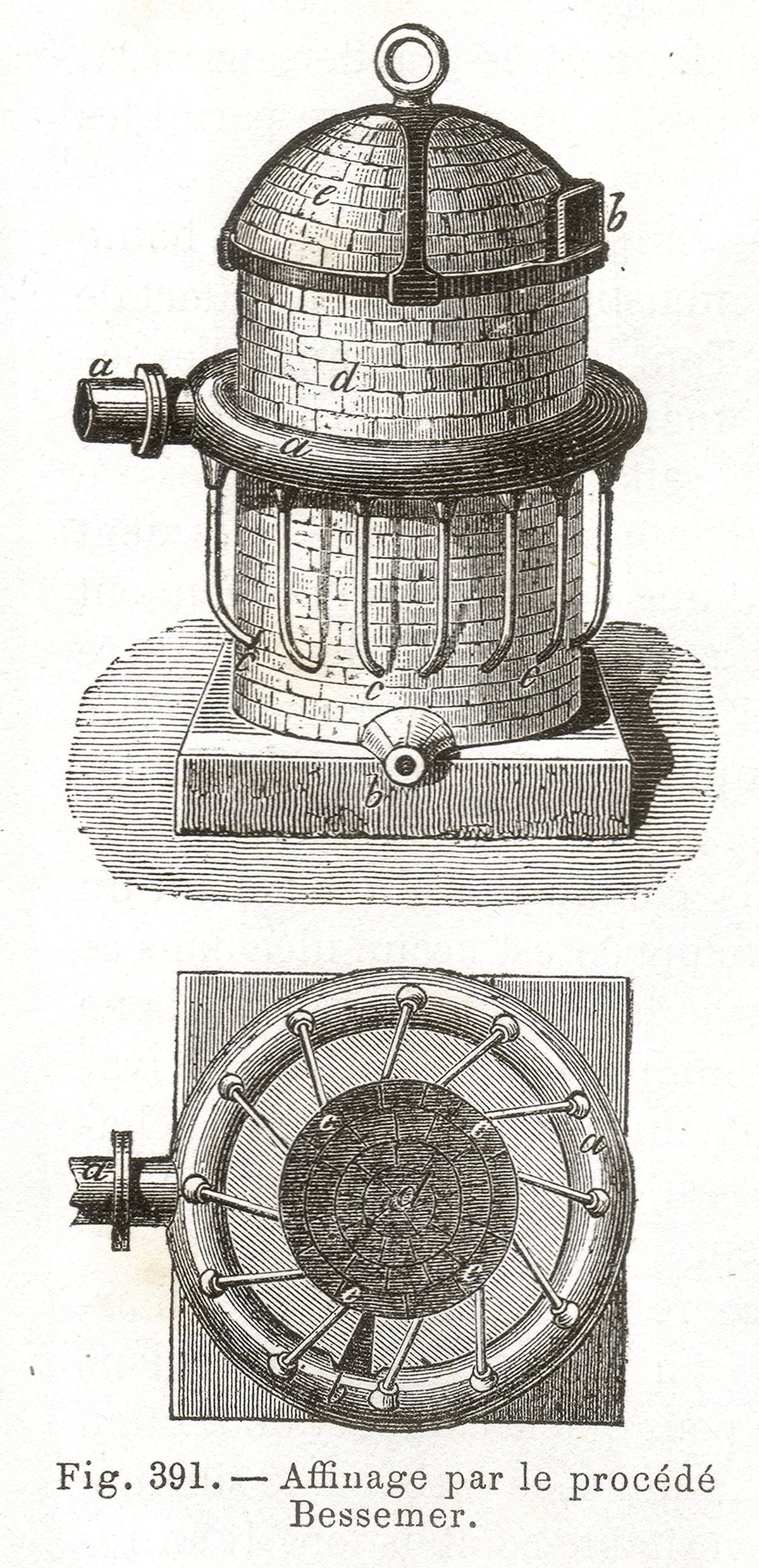

Bessemer essaie diverses formes de convertisseurs fixes. Ceux-ci présentent de nombreux défauts qui limitent l'utilisation de la méthode.

Il résout le problème en créant un convertisseur fixe et rotatif :

« Je devais résoudre les difficultés liées au caractère fixe d'un convertisseur fixe. Pour ces convertisseurs, la majorité de la chaleur se dissipe par le souffle qui apparaît durant la transformation du métal et la continuation du souffle lorsque le métal se convertit et durant le temps du déchargement, ce qui représente une durée variable. Il y a également le problème de l'arrêt de l'opération si quelque chose se passe mal avec la soufflerie ou avec la tuyère. J'ai activement cherché une solution pour ces graves défauts sans succès, jusqu'au moment où j'ai eu l'idée de monter le convertisseur sur des axes ainsi je pouvais maintenir les tuyères au-dessus du métal jusqu'au moment où la totalité de la fonte en fusion était dans le convertisseur. Cela permet la réalisation du soufflage de la totalité de la charge en même temps et permet également l'arrêt de la soufflerie pendant le déchargement. Ce mouvement du convertisseur permet un arrêt de l'opération à tout moment pour réparer une tuyère endommagée et facilite énormément le travail. »

— Henry Bessemer, Sir Henry Bessemer, F.R.S, an autobiography, chapitre xi

L'annonce de Cheltenham

La méthode inventée par Henry Bessemer soulève beaucoup de scepticisme. Ainsi, il raconte cet échange avec son contremaître qui résume l'opinion générale :

«  « Où voulez-vous mettre le métal, monsieur ? »

Je lui répondis : « Je veux que vous le versiez à l'aide d'une rigole dans ce petit four », en lui désignant le convertisseur, « celui dont vous avez arrêté tout le chauffage et dans lequel je dois souffler de l'air froid pour le réchauffer ». L'homme me regarda d'un air où la surprise et la pitié pour mon ignorance étaient curieusement mêlées.

Il dit alors : « il sera vite pris en masse ».  »

— Henry Bessemer, Sir Henry Bessemer, F.R.S, an autobiography, chapitre xii

À l'invitation de George Rennie, président de la section mécanique de la British Association, il se rend le 13 août 1856 à Cheltenham pour expliquer son procédé devant le congrès de cette association renommée. Son discours a un grand retentissement et est reproduit le lendemain dans The Times.

Immédiatement, quelques maîtres de forge achètent le droit de fabriquer de l'acier Bessemer. Il accorde ce droit en échange du reversement d'un royaltie de dix shillings par tonne d'acier ou de fer produit.

« ... this fatal enemy, phosphorus »

« British pig-iron abonded with this fatal enemy, phosphorus » (« La fonte brute britannique contient de façon abondante cet ennemi mortel, le phosphore »), ainsi s'exprime Bessemer dans son autobiographie.

Le phosphore est un élément chimique qui fait perdre à l'acier ou au fer sa ductilité, les rendant fragiles. Ils perdent tout intérêt en devenant extrêmement cassants. Or, il a couvert l'intérieur de son convertisseur avec des briques réfractaires acides. Son procédé est incapable de retirer le phosphore de la fonte si celle-ci en contient.

« L'appareil imaginé par Bessemer […] est revêtu de matière siliceuse, les oxydes de fer […] servent à garnir les fours dans lesquels on pratique l'affinage de la fonte étaient incapables de résister aux hautes températures qu'exige la production de l'acier fondu et l'on ne connaissait pas à cette époque, de matière basique suffisamment réfractaire […] Les oxydes de fer rencontrent toute facilité pour se saturer en silice et former une scorie acide en présence de laquelle le phosphore ne peut être éliminé. »

— A. Ledebur, Manuel théorique et pratique de la métallurgie du fer, p.  468

Plus tard, le phénomène sera expliqué de façon plus précise :

« La combustion du phosphore se fait en formant de l'acide phosphorique (P₂O₅) qui ne peut subsister que s'il est fixé par une scorie basique. L'anhydride phosphorique P₂O₅ n'est pas stable en présence de fer liquide…

P₂O₅ + 5 Fe = 2P + 5 FeO

D'autre part, l'anhydride forme avec l'oxyde de fer un phosphate P₂O₅,3FeO. La réaction complète peut s'écrire :

8FeO + 2P = P₂O₅,3FeO + 5 Fe »

— L. Colombier, Métallurgie du fer, p.  95

C'est un coup dur pour Bessemer. Son annonce à Cheltenham était un peu prématurée, car il n'avait pas réalisé que la majorité des fontes britanniques contiennent du phosphore. Le procédé est rapidement abandonné par ceux qui l'ont essayé. Il met deux ans avant de trouver l'explication du phénomène et pour regagner la confiance des maîtres de forge. Il recherche en Angleterre et en Suède des fontes sans phosphore capables d'être affinées en bon acier par son procédé. En 1858, il crée à Sheffield la Henry Bessemer and Company, usine dans laquelle il industrialise son procédé afin de le commercialiser. C'est dans les villes de Sheffield et de Edsken en Suède que le procédé prend son essor industriel.

Le 24 mai 1859, le colonel Eardley Wilmot, superintendant à la Royal Gun Factory, prononce un discours et présente des échantillons d'acier Bessemer devant l'Institution of Civil Engineers à Londres. Il indique que le procédé est utilisé avec succès pour fabriquer de l'acier destiné à la fabrication de canons. Une coopération entre Bessemer et Wilmot se met en place, manifestement fructueuse puisque Bessemer lui consacre un chapitre entier dans son autobiographie.

La voie est ouverte, l'industrialisation de l'acier est en route : « il est bien évident pour nous que l'acier puddlé, ainsi que le fer puddlé aciéreux (fer à grains), ont fait leur temps. Ils vont céder le pas à l'acier Bessemer, comme ils ont remplacé eux-mêmes l'ancien acier de forge et l'acier cémenté plus ou moins corroyé. »

1877, Thomas et Gilchrist déphosphorent la fonte

Comment convertir les fontes phosphoreuses ?

Si le procédé Bessemer est une évolution majeure, sa limite pose problème à de nombreux pays. En fait, l'Angleterre est pratiquement le seul pays à réellement profiter de sa découverte. L'industrie sidérurgique britannique bénéficie de deux innovations : la conversion Bessemer mais c'est aussi le premier pays qui, faute de ressource suffisante en forêt, a converti massivement ses hauts fourneaux au charbon de bois en hauts fourneaux au coke. Elle connaît alors un développement beaucoup plus rapide de son industrie sidérurgique que celle des autres pays. Ainsi apparaissent les prémices d'un nouveau système technique fondé sur l'emploi généralisé du métal, de la machine à vapeur et du charbon.

De nombreux pays ne possèdent que des minerais de fer phosphoreux. C'est le cas de la France avec la minette lorraine, mais c'est également le cas de l'Allemagne, de la Belgique, du Luxembourg et même du Pays de Galles. Non seulement de nombreux industriels ne peuvent utiliser le procédé, mais à cause de la forte demande, le prix du minerai anglais devient extrêmement coûteux. De nombreux ingénieurs et chercheurs se penchent sur le problème.

En 1872, un certain Snelus propose d'utiliser la chaux dans le convertisseur. Malheureusement, le caractère basique de ce produit fait qu'il est inutilisable dans les convertisseurs de l'époque.

Le métallurgiste français Grüner entrevoit la solution :

«  La chaux et la magnésie, aussi infusibles que l'alumine, peuvent également faire office d'agent réfractaire. On sait que M. H. Deville fond le platine dans de petits fours à paroi de chaux ; et l'on prépare des creusets en magnésie pure. Ces bases fortes s'unissent à la silice et forment avec l'argile, des silicates doubles ou multiples faciles à fondre. Dans ces conditions, ce seraient de mauvais revêtements réfractaires…

La forte affinité des deux bases pour les acides, nuisible lorsqu'il s'agit d'un élément siliceux, peut être utile à d'autres points de vue. En voici un exemple : lorsqu'une fonte de fer phosphoreuse est soumise à l'affinage, il se produit un phosphate de fer qui, sous l'influence combinée de la silice, du fer ou du charbon, est facile à ramener à l'état de phosphure, tandis qu'en présence de la chaux ou de la magnésie, il tend à se former des phosphates plus stables. Il faut donc se servir de ces deux bases dans les opérations où l'on se propose d'affiner des métaux bruts.

Malheureusement leur emploi offre certaines difficultés. Le carbonate de chaux est décomposé par la chaleur ; la chaux vive absorbe l'humidité et tombe en poudre… Le jour où l'on met hors feux, la chaux se fuse et tombe en poudre. La magnésie conviendrait mieux, parce qu'elle ne se délite pas à l'air ; malheureusement le carbonate de magnésie est une rareté minéralogique. Peut-être pourrait-on avoir recours à la dolomie, le carbonate double de chaux et de magnésie ? La dolomie, cuite à haute température, surtout si elle contenait assez d'argile pour se fritter un peu, résisterait mieux que la chaux pure à l'action de l'air humide. »

— M.L. Grüner, Traité de métallurgie, p.  199-200 §100 Chaux et magnésie

L'invention de Thomas

L'intuition de Grüner est la bonne. Mais ce sont deux Anglais qui vont faire la découverte et mettre au point la méthode.

Sidney Gilchrist Thomas a 25 ans quand il pense trouver la solution. Il convainc son cousin Percy Carlyle Gilchrist, chimiste dans une usine métallurgique du pays de Galles, de l'aider. Ils mettent au point un revêtement réfractaire de type basique à base de dolomie. Grâce à ce revêtement, il est possible de mettre de la chaux dans le convertisseur avant de charger la fonte.

Les essais de laboratoires se font en 1877 à l'aciérie de Blaenavon. Sidney Thomas dépose alors un brevet pour protéger son invention. Un essai industriel est réalisé le 4 avril 1879 dans l'usine d'Eston appartenant à Bolkow-Vaughan de Middlesbrough. Sidney Thomas et son cousin l'ignorent mais c'est un tournant dans le développement industriel de l'Europe.

Comme Bessemer à Chelteham, les deux inventeurs font une communication à l'Iron and Steel Institute lors d'un meeting à Paris en 1878. Comme Bessemer, et compte tenu d'expériences malheureuses, Thomas et Gilchrist ont du mal de se faire entendre. Mais la période de doute est de courte durée et le procédé se diffuse rapidement.

La méthode Thomas-Gilchrist

Le revêtement réfractaire

La dolomie est un carbonate de calcium et de magnésium de formule chimique CaMg(CO₃)₂. C'est donc une roche proche du calcaire où une partie du calcium est remplacée par du magnésium. Pour obtenir un matériau réfractaire stable, il est mélangé avec du goudron.

À la fin du XIX siècle, sa mise en oeuvre pour la sidérurgie obéit à des critères bien déterminés :

« La matière réfractaire dont on se sert le plus souvent pour fabriquer ces sortes de matériaux est la dolomie. Elle est composée d'environ 45 % d'acide carbonique, 30 % de chaux, 20 % de magnésie, 1 à 2 % de silice, 2 % d'alumine et quelques autres matières étrangères. Elle ne pourrait être employée si elle refermait plus de 3 % d'oxyde de fer ou beaucoup plus de 2 % de silice…

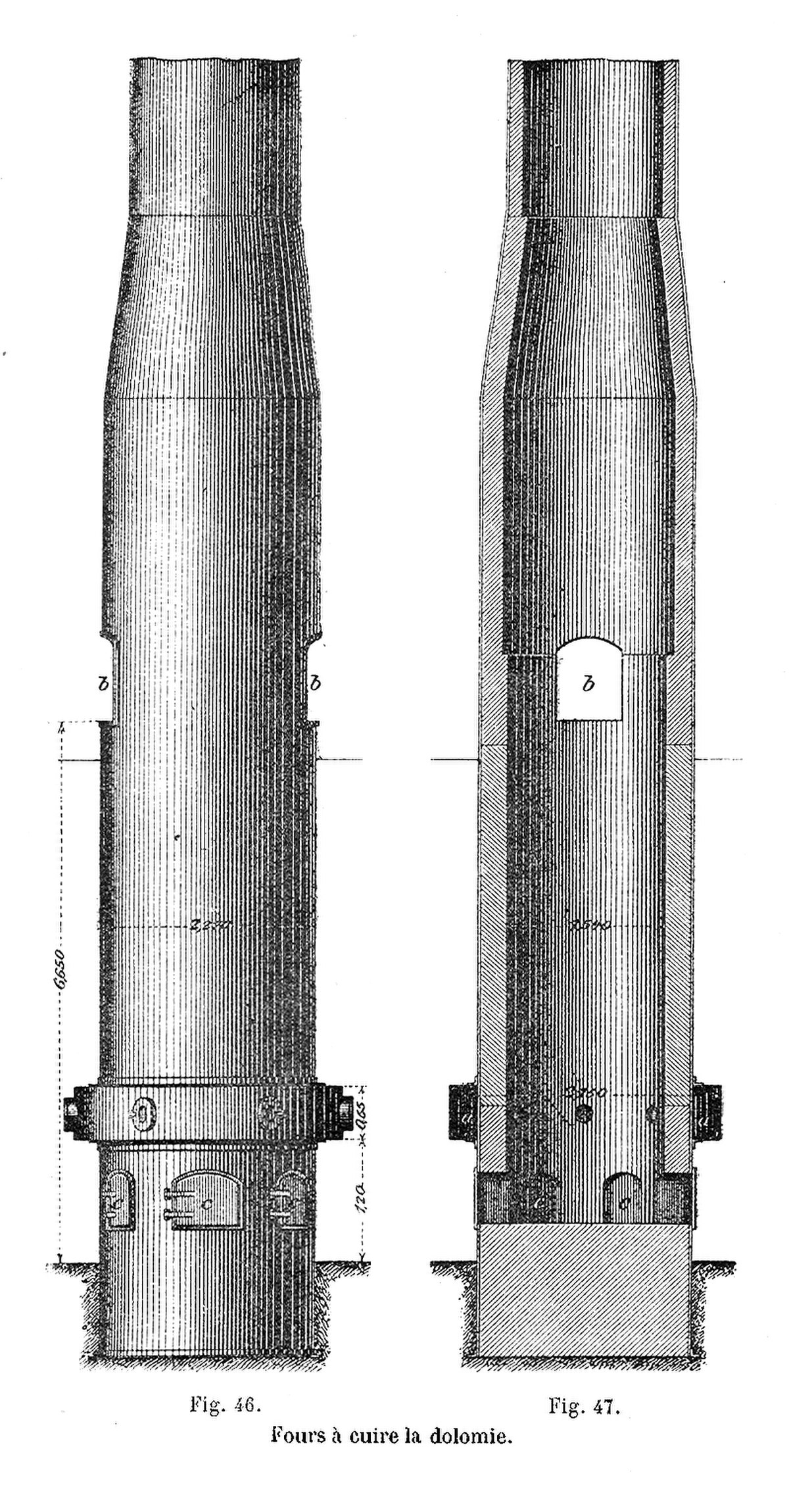

La préparation de la dolomie consiste en une cuisson poussée jusqu'à l'agglomération. La cuisson est indispensable pour diminuer la tendance de la matière à absorber de nouveau au contact de l'air, de l'eau et de l'acide carbonique qui les rendraient impossible à utiliser. En allemand on dit que la dolomie est tuée par la cuisson (en France, on dit frittée). Il est de même pour les carbonates de chaux et de magnésie[…]

La dolomie frittée contient 35 % environ de chaux, 35 de magnésie, 5 de silice, le reste se compose d'un d'oxyde de fer d'alumine, des traces de manganèse et de quelques autres corps […]

La dolomie est broyée sous des meules verticales ou par tout autre moyen, tamisée s'il est nécessaire et mélangée à de petite proportion de goudron variant de 2 à 8 % qui permet de l'agglomérer. La proportion de goudron varie avec sa nature et aussi avec l'emploi auquel on destine le mélange […]

La matière ainsi préparée est employée soit à faire un pisé pour le revêtement d'un four, soit à être moulée sous forme de briques qui servent à la construction des parois d'un four.

Avant de les faire entrer dans une construction, cependant, ces briques doivent subir une nouvelle cuisson qui les débarrasse des parties volatiles du goudron ; le carbone de ce dernier reste et sert de liant aux grains de dolomie. Au commencement de la cuisson, la matière se ramollit sous l'influence de la chaleur, puis en acquiert la dureté de la pierre.

Quant au pisé et aux briques employées crues, on les cuit sur place. Il faut chauffer pendant 12 heures à la température de 300 ° des briques du poids de 25 kg. »

— A. Ledebur, Manuel théorique et pratique de la métallurgie du fer, p.  183 à 186

Le procédé

À part le revêtement, le procédé est très proche du procédé « acide » Bessemer. Contrairement à ce dernier, on verse préalablement dans la cornue une charge de chaux vive froide correspondant à 12 à 15 % du poids de la fonte , puis on enfourne la fonte.

Un article publié dans la revue de métallurgie en 1959 décrit le procédé en quatre phases distinctes :

1. la fonte est chargée dans le convertisseur, à une température d'environ 1 150 °C (la température moyenne de solidification est de 1 110 °C). Le soufflage démarre. La température croit assez rapidement (40 °C par minute pour une charge de 30 tonnes avec un débit d'air de 600 m par minute). Pendant cette phase, la totalité du silicium est éliminée ainsi qu'une grande part du manganèse. Le phosphore et le carbone commencent à s'éliminer dans une moindre mesure. À la fin de cette phase, la température se situe entre 1 250 °C et 1 350 °C ;
2. le taux de carbone diminue fortement, le phosphore diminue légèrement également. La vitesse d'augmentation de la température est plus faible que celle de la première phase. À la fin de cette phase, la température est comprise entre 1 330 °C et 1 460 °C ;
3. le taux de phosphore reste constant, le carbone continue à s'éliminer. La température est comprise entre 1 470 °C et 1 500 °C à la fin de cette phase. La vitesse d'augmentation de la température a à nouveau cru ;
4. le début de cette phase correspond à la fin de la décarburation. Le carbone a été éliminé. Pendant la première partie pour une durée courte (comprise entre 10 secondes et une minute), la température est pratiquement stable et augmente très peu. Elle passe par un point que les auteurs nomment S, puis la température augmente très rapidement pour atteindre entre 1 600 °C et 1 650 °C. Pendant cette phase, le phosphore s'élimine complètement. La forte élévation de la température s'expliquant par l'aspect très exothermique de l'oxydation de cet élément.

Le phosphore ne s'élimine qu'à la fin de l'opération. Donc à la différence du procédé acide Bessemer, la fin de la conversion ne peut avoir lieu que lorsque le carbone est complètement éliminé. Cette période s'appelle le « sursoufflage ». Pendant cette période se dégagent des fumées brunes caractéristiques de l'oxydation du fer, qui commence alors. Si l'on veut augmenter le taux de carbone de l'acier, il faut recarburer de manière contrôlée le métal en fusion.

Avant la coulée en poche, il faut décrasser la fonte, c'est-à-dire éliminer les scories phosphoreuses.

Cette scorie, très riche en phosphore, est utilisée comme engrais. Sidney Thomas, qui est également engagé dans l'amélioration des conditions sociales de son temps, a promu cette qualité. L'acide phosphorique s'y trouve en effet sous forme de phosphate, tétracalcique (P₂O₅, 4 CaO) dont la majeure partie est assimilable par la végétation. La quantité de scorie est d'environ 200 à 250 kg de scorie par tonne d'acier.

Il faut attendre 1924 pour voir apparaître les premières améliorations importantes du traitement de conversion Thomas avec air enrichi en oxygène en Allemagne. Cette technique commence à être utilisée industriellement en 1932. Elle correspond à une recherche de diminution de la durée de traitement et également d'augmentation de la qualité par la baisse du taux en azote notamment.

Les conséquences sur l'économie

Le nouveau procédé permet l'utilisation intensive des minerais phosphoreux et en particulier l'utilisation du minerai lorrain, surnommé la minette. Ce minerai, riche en phosphore (d'environ 0,5 à 1 % du minerai), est inutilisable avec le procédé acide, la déphosphoration nécessitant un laitier riche en chaux.

En 1880, le Royaume-Uni produit 1 310 kt d'acier liquide, alors que quatre autres pays européens : Allemagne, Belgique, France et Luxembourg en produisent 1 220 kt. À la veille de la Première Guerre mondiale, en 1913, la production des quatre pays atteint 27 400 kt (acier liquide Thomas et acier Martin) et dépasse le Royaume-Uni qui produit 7 780 kt. La production américaine est comparable à la production de l'Europe continentale : 3 380 kt en 1880 et 33 500 kt en 1913. Pour les quantités des quatre pays, la proportion d'acier Thomas est proche de zéro en 1880 et représente 62 % du tonnage d'acier liquide en 1913.

Le nouveau procédé a donc complètement modifié le poids industriel des nations, notamment en Europe. Compte tenu également du niveau des investissements, c'est aussi le démarrage du règne des grandes entreprises qui sont capables de concentration verticale et/ou de spécialisation.

À l'intérieur des pays, la production métallurgique se concentre dans certaines régions. En France, de nombreux petits centres métallurgiques ruraux qui avaient survécu à l'arrivée et aux perfectionnements des hauts fourneaux au début du XIX siècle disparaissent au profit notamment de la Lorraine non annexée. Les usines de Meurthe-et-Moselle fournissent en acier Thomas 75 % de la production nationale dès 1890. Cette évolution est aussi accentuée par la très forte amélioration des moyens de transports qui permettent la livraison des produits manufacturés même loin des centres de production.

1864 : Pierre-Émile Martin fait fondre l'acier

Les fours à réverbère de la première moitié du XIX siècle ne fournissent pas une température suffisante pour faire fondre l'acier. En 1864, le Français Pierre-Émile Martin réussit à Sireuil, dans l'usine de son père Émile Martin, à mettre au point un four à réverbère permettant de faire fondre un mélange de fonte et de riblons (déchets de production de fer ou d'acier inutilisable en l'état) ou de ferrailles recyclées. L'utilisation du procédé Martin présente un grand intérêt économique grâce à l'utilisation des déchets de fer et d'acier qui, du fait du développement de la production, commencent à représenter des quantités importantes. La durée de l'opération d'affinage prend un temps plus long en comparaison avec le procédé au convertisseur. Ce point, s'il est un désavantage pour la productivité, présente le grand avantage de permettre une meilleure maîtrise du procédé et ainsi d'obtenir des aciers de meilleure qualité. Rapidement, les « aciers Martin » sont choisis pour l'armement (le fusil Chassepot, les canons de la marine française) ou les bandages des roues de chemin de fer.

Le four Siemens

En fait, Pierre Martin réussit à mettre au point son procédé de fabrication en utilisant astucieusement une technologie de four mise au point en 1856 par Carl Wilhelm Siemens. La technologie de ces fours repose sur le préchauffage des gaz de combustion dans quatre chambres remplies de briques réfractaires empilées en chicane ou en domino pour présenter une grande surface de contact.

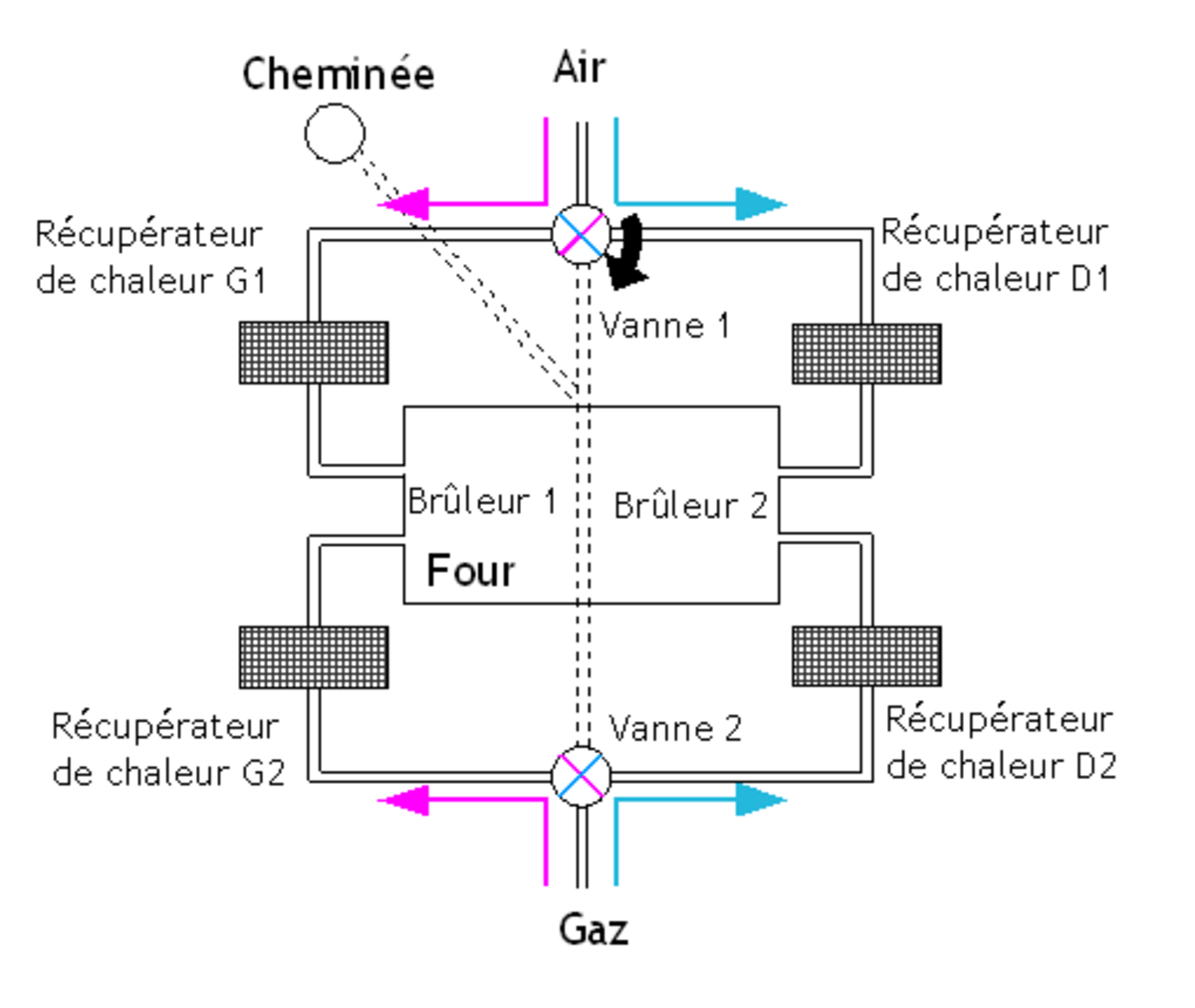

L'installation est constituée d'un four à sole et de quatre régénérateurs de chaleur. Ces derniers sont des chambres revêtues de matériau réfractaire dans lesquelles on empile des briques. Ces briques servent d'accumulateurs de chaleur. Les gaz de combustion sont récupérés à une température supérieure à 1 500 °C à la sortie de four et sont dirigés vers deux des chambres. Les briques récupèrent la chaleur de ces gaz. Lorsqu'elles atteignent une température suffisante, le flux gazeux est inversé à l'aide d'une vanne. Le gaz carburant ainsi que l'air comburant sont alors dirigés vers ces deux chambres afin de s'échauffer avant d'être dirigés vers le four. Ils arrivent au niveau du brûleur (appelé le carmeau) dans le four à une température importante, ce qui a pour effet d'augmenter significativement la température à l'intérieur du four.

L'utilisation de ce type de four était limitée à cause de la fragilité des réfractaires utilisées pour la fabrication de la sole. Il n'était utilisé que pour le puddlage ou dans les verreries. Pierre Martin réussit à mettre au point une sole réfractaire siliceuse (donc acide) qui résiste à la température :

« Dans la plupart des fours, ce pisé se compose de quartz aussi pur que possible broyé sous forme de sable à gros grain de la grosseur d'un pois que l'on mélange avec une quantité d'argile réfractaire qui varie de 2 à 5 %, et qui assure l'agglomération. Tantôt on établit la sole en une seule fois sur toute son épaisseur, puis on laisse sécher lentement, après quoi on procède à la cuisson en élevant graduellement la température, tantôt on la construit par couches successives de 20 millimètres que l'on cuit l'une après l'autre. »

— A. Ledebur, Manuel théorique et pratique de la métallurgie du fer, p.  548

En 1879, les ingénieurs Varlands et Alexandre Pourcel à Terrenoire (près de Saint-Étienne) et au Creusot, utilisant les travaux de Thomas, mettent au point des soles basiques fabriquées à partir de magnésie et en dolomie. Ce type de sole permet, exactement de la même manière que pour les convertisseurs Thomas, de traiter des matières premières qui contiennent du phosphore.

Les traducteurs de l'ouvrage de Ledebur mentionnent également l'existence de sole dite « neutre » contenant du ferrochrome. Contrairement aux deux autres types de soles, elle ne joue aucun rôle dans les réactions métallurgiques avec le métal en fusion.

Les matières premières

Le grand intérêt du procédé Martin est la possibilité de recycler du fer ou de l'acier sous forme de riblons ou sur forme de ferraille récupérée :

« La principale matière première formant la charge d'un four Martin est le fer doux sous forme de débris, de riblons de toutes sortent, de bout de barre laminés, de ferrailles, etc. ; en somme, il n'existe guère de morceau de fer de quelques qualités qui soit, dont on ne puisse tirer parti au four Martin. »

— A. Ledebur, Manuel théorique et pratique de la métallurgie du fer, p.  544

L'autre grande matière première est la fonte. Pendant la transformation, la fonte est affinée en perdant son carbone et son silicium. Plus la proportion de fonte est importante (ce qui augmente la proportion de carbone dans le mélange), plus l'affinage doit être énergique.

La proportion entre la quantité de déchets ferreux et la fonte est extrêmement variable, allant à l'extrême jusqu'à des charges ne contenant que de la fonte. D'après Colombier, la quantité minimum de fonte est de 20 % pour le procédé acide.

Dans les fours à sole basique, on peut utiliser directement du minerai de fer pour le procédé dit « au minerai ». Afin de déphosphorer la charge dans ce type de four, on utilise également de la chaux ou du calcaire.

« … il se présente certaines circonstances où l'on est amené à préférer un dosage de matières comportant plus de fonte et moins de fer […] Souvent, c'est en se basant sur le prix relatif de la fonte et des ferrailles que l'on établit la composition du lit de fusion, et rien ne s'oppose à ce que la proportion de fonte soit plus élevée, si on augmente les réactions oxydantes pendant la fusion. Le moyen le plus simple qu'on puisse employer pour atteindre ce but, consiste dans l'addition de minerai de fer, dont l'oxygène intervient pour brûler le carbone ; une partie du fer de ce minerai est réduit et vient s'ajouter à celui du bain. »

— A. Ledebur, Manuel théorique et pratique de la métallurgie du fer, p.  563

Le procédé

Le four est chargé manuellement ou mécaniquement. L'ordre et la disposition de chargement dépendent de nombreux facteurs. Ledebur note par exemple en 1895 que dans les petits fours, le fondeur charge d'abord la fonte en une seule opération ; il attend qu'elle soit fondue avant d'ajouter par opérations successives le fer et l'acier. Alors que dans les grands fours, et notamment ceux à sole basique, on charge en même temps la fonte et les autres matières métalliques. Colombier indique en 1957 que pour le four à sole acide on charge la charge en une seule opération, d'abord la fonte sur la sole puis les ribblons au-dessus de la charge.

Au XIX siècle, la conduite de l'opération repose principalement sur le savoir-faire et le coup d'œil du fondeur qui conduit le four :

« L'oxydation du carbone se manifeste par le bouillonnement que produisent les bulles d'oxyde de carbone qui se dégagent du métal en fusion […] Quand le bouillonnement a cessé, ou s'est apaisé, on fait la première prise d'essai ; à cet effet, on plonge dans le bain une petite poche de fer préalablement chauffée, et on en retire un peu de métal qu'on verse dans un moule en fonte ; on obtient une éprouvette ; les étincelles qui se dégagent du métal pendant qu'on le coule, le boursouflement qui se produit dans le moule, ou le retassement sont déjà des indices de la nature du métal, on la porte sous le marteau, on la forge rapidement et on essaie de la plier à froid […] pour un œil exercé, le simple examen de la cassure suffit à montrer la décarburation du métal. »

— A. Ledebur, Manuel théorique et pratique de la métallurgie du fer, p.  568

Il faudra attendre de nombreuses années pour voir apparaître des appareils de mesure, notamment de la température. Colombier note dans son ouvrage : « on ne saurait trop insister sur l'importance qu'il y a à introduire le plus de mesures possibles dans l'élaboration de l'acier dont la conduite fut laissé si longtemps au flair acquis par une longue expérience ».

Lorsque l'opérateur juge que la décarburation est suffisante, divers éléments (ferromanganèse, ferrosilicium ou aluminium) sont ajoutés pour désoxyder et dégazer (« calmer ») la charge ; « Veut-on obtenir du fer doux destiné au laminage, l'addition se composera de ferromanganèse contenant de 50 à 80 % de manganèse, et son poids sera de 0,5 à 1 % du métal chargé. Pour obtenir du fer moins doux ou de l'acier, on ajoutera 1 à 3 % de ce ferromanganèse ».

Une fois l'ensemble des opérations réalisées, le métal obtenu est coulé dans une poche ou une lingotière.

L'affinage n'est pas réalisé par le passage de l'air à travers la charge de fonte, comme dans les convertisseurs, mais par le contact entre le métal en fusion et le laitier. La durée totale de l'opération est donc beaucoup plus longue et varie fortement en fonction de la proportion de fonte, de la nature de la sole, de la température du four et du temps employé au chargement (à cause du temps de chargement mais également du refroidissement du four si les portes restent ouvertes plus longtemps) et du poids de la charge. Ledebur donne un temps variant de 4 à 12 heures avec plus classiquement un temps variant de 5 à 8 heures. Ce qui permettait de faire trois à quatre coulées dans la journée. La durée est un désavantage en termes de productivité mais est un avantage en termes de maîtrise de la qualité du produit obtenu. Le temps plus long et les possibilités d'ajustement ou d'addition dans la charge permettent d'obtenir des aciers de meilleure qualité en comparaison de ceux obtenus avec les procédés Bessemer et Thomas.

Le retour limité à la réduction directe

Les premières méthodes de réduction du minerai de fer dans les bas fourneaux, qui se faisaient sans fusion complète du métal, étaient dues à l'incapacité d'atteindre de hautes températures. Dans un contexte d'énergie de plus en plus chère, l'idée d'éviter l'étape de fusion, a priori peu utile puisque le fer n'est commercialisé que sous forme solidifiée, a fait l'objet de recherches plus poussées dans les années 1960.

En effet, le diagramme d'Ellingham montre que dès 1 000 °C, l'équilibre de Boudouard permet d'avoir une réduction efficace du minerai en atmosphère réductrice riche en CO et H₂.

Cette atmosphère peut être créée à partir du craquage à haute température du gaz naturel, qui remplace alors le charbon comme matière première pour l'agent réducteur. Dans le cas d'un procédé continu (cas du procédé MIDREX par exemple), le gaz chaud est soufflé au bas d'un fourneau, alors que les minerais sont chargés à son sommet. C'est donc un réacteur à contre-courant proche d'un haut fourneau à la différence près que la fusion n'est pas nécessaire : le fer est extrait à l'état solide à la base du four.

Un autre intérêt de certaines méthodes est de permettre la fabrication de fer là où du gaz naturel est abondant et le charbon cokéfiable indisponible. Les procédés de réduction directe sont donc une alternative au haut fourneau, même si l'étape de fusion par four électrique devient souvent nécessaire pour l'obtention d'alliages.

Sur ce principe, un certain nombre de procédés ont vu le jour :

• processus de réduction directe fonctionnant jusqu'à 1 000 °C et où les gaz réducteurs sont générés à l'extérieur de la chambre de réduction ; on y distingue :
• les fourneaux continus où la charge se déplace dans le four (wiberg-soderfors, MIDREX, HYL III, Armco, NSC, Purofer),
• les fourneaux à lit fixe (HYL I et II),
• les réacteurs à lit fluidifié (FIOR, HIB) ;

• processus de réduction directe fonctionnant entre 1 000 °C et 1 200 °C, où les gaz réducteurs sont générés par des hydrocarbures injectés dans la chambre de réduction :
• les fours clos (Krupp-Renn, Krupp-CODIR, ACCAR, DRC, LS-RIOR),
• les fours rotatifs (INMETCO, salem, SL/RN),
• les cornues (Hoganas, Kinglor-Metor),
• les réacteurs à lit fluidifié (FIOR, HIB) ;
• procédés de fonte directe, au-delà de 1 300 °C :
• fusion par four électrique (fours électriques à fonte, DLM),
• fusion avec des lances thermiques à oxygène + carburant (INRED, KR, Kawasaki, CGS) ;
• Procédé à plasma, au-delà de 1 530 °C :
• à arc non transféré (plasmasmelt, plasmared),
• à arc transféré (ELRED, EPP, SSP, The Toronto System, réacteur à film plasma tombant).

Tous ces procédés et leurs variantes visent à améliorer le rendement thermique de l'installation, à l'adapter aux minerais les plus pauvres ou inaptes à l'utilisation dans des hauts fourneaux (comme les sables, qui ne sont pas assez perméables au passage du gaz réducteur)… Certains intègrent une fusion après la réduction directe, pour produire de la fonte liquide comme un haut fourneau (procédés COREX, SL/RN…)

Malgré une forte expansion et de nombreux développements (d'où le nombre de procédés évoqués), la réduction directe n'a jamais atteint 10 % de la production mondiale de d'acier. Cette proportion est appelée à baisser, les nouvelles capacités de production se construisant essentiellement en Chine où la disponibilité en coke ne pose aucun problème.

En outre, la complexité (voir la photo) et la faible capacité des installations ne permet à aucun de ces procédés d'être l'alternative économique aux investissements énormes liés à l'exploitation des hauts fourneaux.

L'aciérie à l'oxygène

En 1895, Carl von Linde réussit la liquéfaction de l'air. Indépendamment de cette démarche, Georges Claude met en service le 23 avril 1905 un procédé industriel de liquéfaction de l'air. Les brevets déposés par chaque chercheur autorisent la production industrielle, et surtout économique, de grandes quantités d'oxygène et d'azote liquide. Des entreprises naissent rapidement (Claude fonde Air liquide, alors que von Linde crée Linde AG et Praxair).

L'utilisation de l'oxygène pur en sidérurgie est envisagée et prônée par Georges Claude dès 1910. En effet, le soufflage d'air dans le procédé Thomas montre des inconvénients évidents :

• 78 % de l'air est composé d'azote et n'a pas de rôle utile dans la décarburation ; cette injection de gaz représente une perte thermique, compensée par le bilan exothermique de l'oxydation du carbone ;
• la faible teneur en oxygène de l'air ralenti la réaction chimique ; le soufflage dure plus longtemps puisque qu'on ne peut pas augmenter les débits sans risquer un débordement ;
• une partie de l'azote reste dissout dans l'acier liquide ; or l'azote est un élément fragilisant pour le fer.

L'aciérie à l'oxygène pur présente de nombreux avantages qui deviennent rapidement essentiels pour affronter une concurrence de plus en plus forte. En effet :

• en supprimant l'azote, l'excédent de chaleur peut être utilisé pour la fusion de ferrailles dans le convertisseur ; les fours à réverbère de Siemens et de Martin deviennent alors inutiles, puisqu'une seule installation devient capable d'affiner la fonte comme de recycler les ferrailles ; de plus, la ferraille est généralement moins chère que la fonte issue des hauts fourneaux, surtout si celle-ci vient des chûtages faits sur les installations en aval de l'aciérie ;
• les fumées de convertisseur peuvent être captées ; riches en monoxyde de carbone, ce sont des coproduits dont la combustion peut être valorisée facilement (production d'électricité ou de chaleur, cogénération) après refroidissement et dépoussiérage.

Cependant, ce procédé n'est adopté, progressivement, qu'après la Seconde Guerre mondiale : le soufflage d'oxygène pur sur un bain de fonte en fusion présente des difficultés considérables. Les développements sont menés dans deux directions différentes :

• le soufflage par le bas, au moyen de tuyères métalliques refroidies grâce au craquage d'hydrocarbures. Il s'agit là d'une modernisation du principe des convertisseurs Bessemer et Thomas ;

• les convertisseurs à soufflage par le haut, au moyen d'une lance refroidie à l'eau, et située environ 1 mètre au-dessus du bain de fonte. La difficulté réside alors essentiellement à assurer un brassage suffisant du bain d'acier pour obtenir une fusion des ferrailles et une décarburation de la fonte rapides. Plusieurs essais sont menés (convertisseur de type Kaldo où le brassage est assuré par une rotation du four suivant une cinématique comparable à celle d'une bétonnière, brassage par gaz neutres au travers de briques réfractaires poreuses, …). Finalement, Voestalpine à Linz (Autriche) développe en 1952 le convertisseur LD (Linz-Donawitz) où le brassage est assuré par le dégagement de monoxyde de carbone issu de la décarburation. Ce dégagement se fait à la surface du métal exposé à un jet vertical d'oxygène. Ce jet doit être suffisamment puissant pour créer une dépression en forme de puits dans la zone d'impact avec le bain de fonte liquide, de manière à créer une remontée du métal le long de ce puits.

La simplicité du principe développé par Voestalpine fait qu'aujourd'hui, la quasi-totalité des aciéries à l'oxygène sont dotées de convertisseurs dérivés du type LD.

En France, les derniers convertisseurs Thomas et Martin disparaissent vers 1978.

La coulée continue

L'industrialisation de la construction métallique n'a pu se faire qu'à l'aide de produits ou demi-produits standardisés, sinon similaires. Parmi eux les fils, les barres, les tôles ou les poutrelles sont débités à partir d'un produit de grande longueur issu des laminoirs.

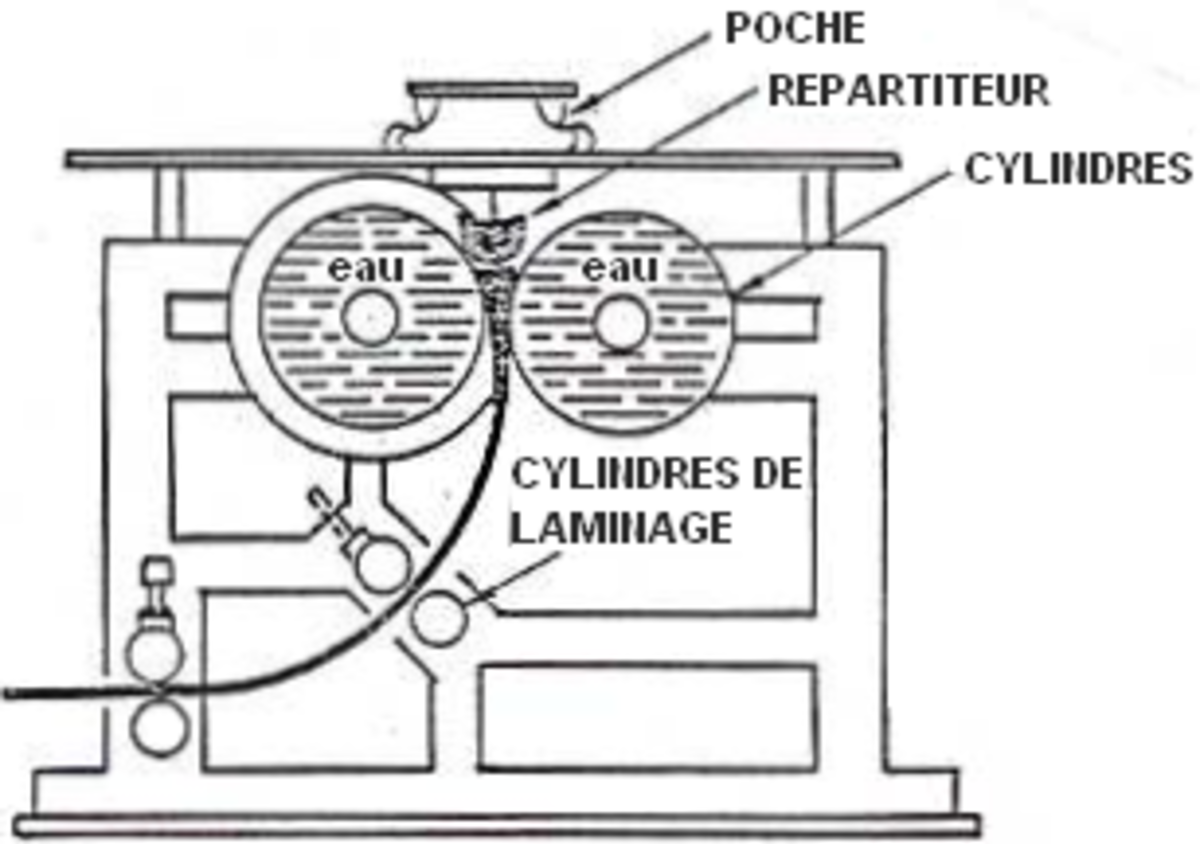

Dès 1857, Henry Bessemer dépose un autre brevet relatif à la coulée d'acier entre deux cylindres contrarotatifs et vigoureusement refroidis. L'idée, simple en apparence, ne donne cependant lieu à aucun développement : la technologie de l'époque ne propose rien pour garantir l'étanchéité latérale aux cylindres, aucune régulation ne peut gérer un système aussi rapide, les contraintes thermiques sont énormes… De fait, les premiers démonstrateurs de coulée directe de bande mince à partir d'acier liquide n'apparaissent qu'à la fin du XX siècle et restent limités à des aciers spécifiques.

Moins exigeante car s'effectuant à de plus basse température, la coulée continue des métaux non ferreux montre la voie. La production massive d'aluminium relance le concept chez les aciéristes et, après les premiers essais des années 1940 accompagnés d'une étude sérieuse sur la faisabilité et de l'avenir du procédé, les premières coulées industrielles d'acier sont démarrées dans les années 1950. La solution consiste à couler dans un moule refroidi, la lingotière, dont le fond est fermé par le métal solidifié. La lente extraction de ce métal est compensée de manière continue par le remplissage du moule. Le risque de soudure de la peau d'acier solidifiée sur la lingotière est traitée par une oscillation verticale permanente de la lingotière et le développement de laitiers synthétiques lubrifiant le contact.

La coulée continue se généralise en Europe pendant les années 1970, plus lentement aux États-Unis et en URSS. Ses inconvénients (nécessité d'éliminer les gaz dissous dans l'acier liquide, formations de criques dues aux forts gradients thermiques, …) s'effacent devant ses avantages :

• processus continu et automatisable, économe en main-d'œuvre et plus facile à planifier que le remplissage, la solidification et le démoulage de centaines de lingots ;
• obtention directe d'un produit à la bonne section : les étapes de slabing et de blomming, qui transforment le lingot en demi-produit (brame, bloom ou billette) apte au laminage, disparaissent ;
• mise au mille très inférieure, due à l'absence de masselotte (typiquement inférieure à 1 020, contre 1 200 avec une production par coulée de lingots) ; ce point amène des économies en cascade car il se répercute sur tout l'amont de la filière… Mais cette économie, en permettant une augmentation de 18 % de la production d'acier à un moment où la demande stagne, exacerbe les surcapacités du secteur qui doit se restructurer dans la douleur.

Au cours des années 1980-1990, un important effort de recherche adapte la production de la quasi-totalité des aciers à la coulée continue, quelles que soient la composition de l'alliage et les exigences métallurgiques du client final. En effet, l'oxygène apporté par le convertisseur et dissous dans l'acier liquide devant être supprimé avant la solidification, le traitement de l'acier liquide doit alors systématiquement intégrer l'étape de calmage, qui consiste à transformer l'oxygène en oxydes. Cette opération, coûteuse et dégradant la propreté de l'acier, impacte les outils situés en amont et réoriente la recherche sur les alliages d'acier. Parallèlement, la fiabilité de cet outil extrêmement complexe continue d'être améliorée grâce à une automatisation de plus en plus poussée.

Un nouveau modèle technico-économique : l'aciérie électrique

Dès 1810, Humphry Davy avait démontré expérimentalement la possibilité de fondre le fer avec un arc électrique. Le XIX siècle voit plusieurs ingénieurs tenter d'industrialiser ce procédé : en 1878-79, William Siemens dépose un brevet pour un type de four à arc. Les premiers fours à arc électrique modernes sont mis au point par Paul Héroult, en France, avant d'être construits dans une usine aux États-Unis en 1907. À cette époque, on envisage leur rôle essentiellement dans la production d'alliages de précision, où de faibles quantités d'alliages complexes devaient être élaborés.

En 1966, l'entreprise américaine Nuclear Corporation of America décide d'assurer ses approvisionnements en acier en rachetant quelques aciéries. Quelques années plus tard, l'entreprise devient NUCOR, ses débouchés sur l'équipement militaire perdant de l'intérêt devant l'importance de sa branche sidérurgique et surtout ses perspectives de croissance. De fait, NUCOR vient de théoriser un concept révolutionnaire : l'aciérie électrique compacte, la mini-mill.

Alors que les sidérurgistes traditionnels poursuivent la course au gigantisme des installations, et pensent avoir verrouillé l'accès au marché en soumettant la production d'acier à la capacité de gérer des investissements gigantesques, NUCOR contourne l'utilisation des hauts fourneaux en dédiant des fours électriques à la fusion de ferrailles de récupération. En aval du four, une coulée continue produit l'acier à la section la plus proche possible du produit final (brames minces pour l'obtention de tôles, section en « os de chien » pour les poutrelles…)

En effet, à cette époque, la phase d'équipement des États-Unis étant finie, d'énormes quantités de ferrailles deviennent disponibles, la récupération à l'aimant rendant leur collecte économique. Ce mélange de ferrailles refondues donne un acier de qualité médiocre, mais largement suffisante pour la plupart des applications dans le bâtiment ou l'industrie. En implantant des petites unités neuves et proches des centres de consommation, l'entreprise s'affranchit également de la mainmise des puissants syndicats de la métallurgie, qui règnent dans les vieux centres industriels proches des mines.

La fulgurante ascension de NUCOR, qui devient le premier sidérurgiste américain en deux décennies, remet en question la filière sidérurgique :

• les sidérurgistes positionnés sur les produits les moins techniques, soit disparaissent, soit remplacent leurs hauts fourneaux par des fours électriques, ce genre d'adaptations atteint cependant rarement la compétitivité d'une usine neuve et conçue dès l'origine autour d'un four électrique ;
• les parts de marché perdues mènent à des restructurations, d'autant plus douloureuses que la sidérurgie avait mal anticipé la stabilisation de la demande d'acier ;
• les hauts fourneaux migrent à proximité des gisements les plus riches : c'est la « sidérurgie sur l'eau » avec, en France, les constructions des complexes de Fos-sur-Mer et de Dunkerque fonctionnant à partir de minerais importés ; au Luxembourg, l'Arbed renonce complètement à ses hauts fourneaux, le dernier fermant en 1997.

Malgré les ambitions de ces nouveaux entrants, la filière électrique apparaît à la fin des années 1990 comme complémentaire aux traditionnels hauts fourneaux. Elle excelle sur les marchés des :

• aciers courants utilisés dans l'électroménager, le bâtiment ou l'emballage qui tolèrent parfois des alliages pollués par des éléments fragilisants (cuivre, nickel, chrome et vanadium), que l'on ne sait pas ôter de l'acier liquide ; les produits longs, comme les poutrelles ou les barres deviennent quasi-exclusivement produits à partir de ferrailles récupérées ;
• aciers spéciaux (aciers inoxydables, aciers pour forge, …) où la flexibilité du four électrique correspond aux faibles quantités produites.

Les aciers destinés aux emboutissages profonds, ou aux sollicitations sévères (applications cryogéniques, réservoirs haute pression…) restent issus des hauts fourneaux, la qualité du minerai de fer étant plus facile à maîtriser que celles des ferrailles.

Évolutions récentes ou à venir

La production de l'acier n'a pas échappé à la course à la réduction des frais fixes, menées grâce à l'augmentation de la taille et de la productivité des aciéries. Les innovations les plus marquantes récemment adoptées ont trait à :

• les traitements anti-corrosion (galvanisation, traitements de surface…) qui se sont devenus incontournables dans la construction automobile ;
• la réduction des gaspillages (coulée continue, couplage de lignes) ;
• le développement de nuances d'aciers soit plus ductiles, soit plus tenaces, en limitant l'emploi des éléments d'alliages les plus coûteux.

Il reste qu'au début du XXI siècle, la production d'une tonne d'acier entraîne le rejet de deux tonnes de dioxyde de carbone. Les axes de recherche consistent à :

• piéger ou recycler le carbone pour éviter l'émission de gaz à effet de serre ;
• augmenter la part de l'électricité comme source d'énergie.

La mondialisation, et surtout l'essor du transport maritime, ont permis l'abandon des minerais pauvres ou contenant des impuretés, comme la minette lorraine. L'épuisement des gisements les plus intéressants (en terme de richesse comme d'accès) est prévisible dans le long terme, même si l'abondance du fer et le recyclage repoussent souvent cette perspective. La capacité de valoriser des déchets ferreux ou des minerais pauvres est déjà un avantage, surtout en période de surchauffe économique. En basse conjoncture économique, la mauvaise flexibilité des usines géantes est un handicap. Augmenter la flexibilité des petits hauts fourneaux (moins de 10 m de diamètre au creuset) pourrait constituer une voie de progrès pour la sidérurgie.
