Connecteurs SCSI 25-50 broches (à gauche, le connecteur 50 broches)
SCSI, Small Computer System Interface en anglais, est un standard définissant un bus informatique permettant de relier un ordinateur à des périphériques ou bien même à un autre ordinateur.
Le standard décrit les spécifications mécaniques, électriques et fonctionnelles du bus.
Le bus SCSI a été initialement créé par la société Shugart, du nom de son fondateur Al Shugart, un pionnier de l'informatique, ancien ingénieur chez IBM (spécialiste des disques durs), sous le nom de SASI (en) (Shugart Associates Systems Interface) en 1979.
Shugart se lie avec NCR Corporation en 1981 dans l'espoir d'en faire un standard ANSI. Un comité technique est créé, il améliorera sensiblement le bus SASI, le renomme SCSI et la norme X3.131 le décrivant verra le jour en 1986.
La première norme définissait trop de paramètres optionnels pour la norme (notamment dans le jeu de commandes, mais aussi dans les possibilités matérielles comme pour les bits de parité, etc.), et les incompatibilités entre fabricants sont nombreuses.
Des améliorations furent apportées en 1994 avec la norme SCSI-2 et récemment avec la norme SCSI-3, réduisant ces problèmes d'interopérabilité.
Ce qui différencie ce bus des autres est qu'il déporte l'intelligence vers le périphérique lui-même. De ce fait les commandes envoyées au périphérique peuvent être complexes, c'est sous le contrôle du périphérique qu'elles seront (éventuellement) décomposées en sous-tâches plus simples, ce qui est extrêmement avantageux si l'on travaille avec des systèmes d'exploitation multi-tâche.
Cette interface est donc plus rapide, plus universelle et plus complexe que l'interface E-IDE dont le principal inconvénient est d'accaparer un pourcentage non négligeable du processeur, ce qui constitue un handicap quand de nombreux flux de données sont simultanément ouverts.
Plus « intelligente » et moins dépendante vis-à-vis de l'unité centrale, l'interface SCSI peut gérer des périphériques internes et externes très variés, tels que disques durs, scanners, graveurs, unités de sauvegardes, etc.
La norme SCSI-2 précise que le bus peut relier entre eux :
avec des périphériques tels que :
La norme ne restreint pas l'utilisation du bus à l'interconnexion d'un ordinateur avec des périphériques, mais qu'il peut être utilisé entre des ordinateurs, ou pour partager des périphériques entre ordinateurs.
La norme SCSI-3 est plus généraliste. On se référera à la page du comité technique pour en avoir le détail.
| Interface | Vitesse Bus (Mo/s) | Fréquence de bus (MHz) | Taille Bus (bits) | Longueur max. de câble SE (m) | Longueur max. de câble LVD (m) | Longueur max. de câble HVD (m) | |
|---|---|---|---|---|---|---|---|
| SCSI-1 | SCSI | 5 | 5 | 8 | 6 | - | 25 |
| SCSI-2 | Wide SCSI | 10 | 5 | 16 | 3 | - | 25 |
| Fast SCSI | 10 | 10 | 8 | 3 | - | 25 |
| Fast Wide SCSI | 20 | 10 | 16 | 3 | - | 25 |
| SCSI-3 | Ultra SCSI | 20 | 20 | 8 | 1,5 | - | 25 |
|---|
| Ultra Wide SCSI | 40 | 20 | 16 | 3 | - | - |
| Ultra2 SCSI | 40 | 40 | 8 | - | 12 | 25 |
| Ultra2 Wide SCSI | 80 | 40 | 16 | - | 12 | 25 |
| Ultra3 SCSI | 80 | 80 | 8 | - | 12 | - |
| Ultra-160 SCSI (ou Ultra3 Wide SCSI) | 160 | 80 | 16 | - | 12 | - |
| Ultra-320 SCSI | 320 | 160 (80 MHz DDR) | 16 | - | 12 | - |
| Ultra-640 SCSI | 640 | 320 (80 MHz QDR) | 16 | - | 12 | - |
| Autres technologies utilisées avec les commandes SCSI-3 | |||||
|---|---|---|---|---|---|
| Interface parallèle | Interfaces série | ||||
| Ultra SCSI | FC-AL | SSA | IEEE P 1394 |
| Protocole | SCSI Interlock Protocol (SIP) | Fibre Channel Protocol (FCP) | Serial Storage Protocol (SSP) | Serial Bus Protocol (SBP) |
|---|---|---|---|---|
| Vitesse max. | 5 à 640 Mo/s | 100 à 400 Mo/s | 20 à 80 Mo/s | 12,5 à 3 200 Mb/s |
| Nombre de périphériques | 7 à 15 | 126 | 128 | 63 |
| Distance | 12 à 25 m | 20 à 200 m (cuivre) 10 km (fibre optique) | 20 m (cuivre) 680 m (fibre optique) | 72 m |
Le SCSI-3 présente comme énorme changement l'apparition d'un bus série, dans une technologie jusqu'à présent exclusivement parallèle. Il apporte aussi quelques nouveautés et améliorations dans l'interface parallèle.
La fréquence du bus est doublée. On passe donc de 40 à 80 MHz. Les périphériques SE ne sont plus du tout compatibles avec ces fréquences à causes des phénomènes de réverbération.
L'interface Ultra 160 utilise le LVD, elle n'est absolument plus compatible avec SCSI-1 et 2. L'Ultra 160 apporte de lourdes modifications dans la gestion du transfert de données.
Mise en œuvre du CRC. Le bus étant en LVD, on a de plus grandes vitesse et donc de bien plus grands risques d'erreurs dans les transmissions. C'est pourquoi on a ajouté la génération d'un CRC afin de pouvoir vérifier l'intégrité des données.
Domain Validation. La carte hôte négocie avec le périphérique la meilleure vitesse à utiliser (un peu à l'image de ce que font les modems), ce qui évite qu'on ne communique plus vite avec le périphérique qu'il n'en est capable (ce qui auparavant le rendait inaccessible).
Double Transition Clocking. On transfère les données sur deux flancs (montant et descendant), ce qui permet de doubler les débits. C'est pourquoi on parle d'ultra160 (80 MHz × 2).
L'interface 320 apporte des modifications supplémentaires par rapport à l'ultra160, ce qui permet d'augmenter encore la fréquence de travail à 160 MHz et d'augmenter les débits utiles.
Packetized SCSI. L'ultra320 introduit un protocole de gestion de paquets de données. Ce qui a pour conséquence de réduire le nombre de commandes à transférer en même temps que les données. On peut aussi transmettre plusieurs commandes dans un seul paquet.
QAS (Quick Arbitration and Selection). Nouvelle méthode de gestion du bus qui réduit le nombre de commandes nécessaires et donc le trafic « inutile »
Read and Write Data Streaming. On peut envoyer plusieurs paquets d'affilée et n'attendre la commande de confirmation de réception qu'au moment de la réception de tous les paquets, ce qui réduit encore une fois le trafic « inutile »
Flow Control. Pré-traitement des données à transférer dans une pile FIFO, ce qui permet de regrouper des données et d'effectuer un transfert en rafale quand un paquet est prêt.
Pre-compensation. L'augmentation de la fréquence signifie la baisse de l'amplitude du signal. Un décalage qui n'aurait eu aucune conséquence avant devient gênant. À l'initialisation du bus, on teste donc chacun des fils et on crée une précompensation afin que lors de l'envoi de données sur le bus, toutes les données arrivent en même temps à destination (même si certains fils sont plus rapides que d'autres) azizo
Avec l'explosion des fréquences, les problèmes de décalage entre les signaux et leur sensibilité au bruit et aux capacités parasites deviennent problématiques et causent des restrictions dans la taille des câbles. On passe donc sur des bus série (un seul fil) ce qui évite les problèmes de courants induits.
La réflexion sur des interfaces séries fut commencée avant la mise au point de l'Ultra 160 et 320. Mais les débits offerts sont tels que ces technologies restent tout à fait viables. Le but de l'interface série est d'empaqueter les commandes et données SCSI et de les transférer via un seul fil, tout en conservant la compatibilité SCSI (afin de garder avantage notamment de la possibilité de stockage des commandes, très utile en multi-tâche).

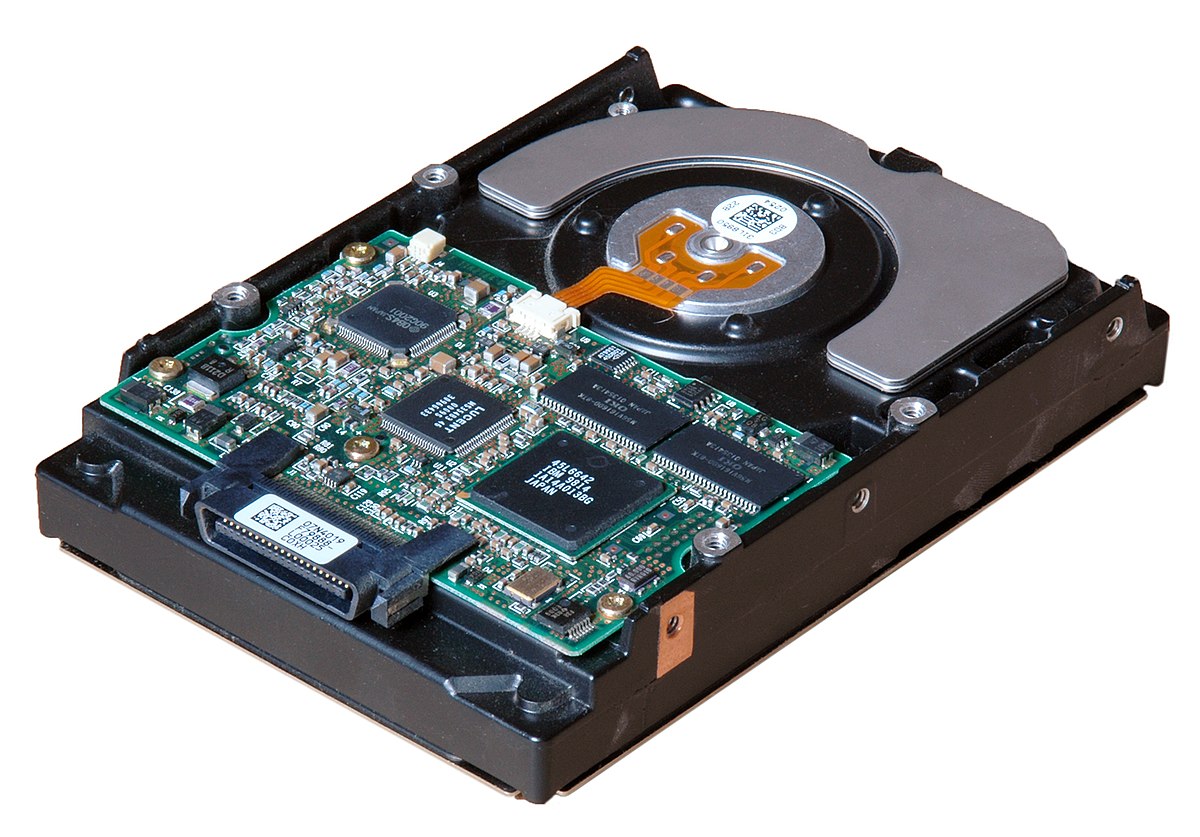

Un disque Fiber channel (2008)
On retrouve de nombreux avantages dans ces technologies, on peut citer notamment :
On peut citer comme technologies séries utilisant les commandes SCSI :
La norme SCSI-2 de 1994 est une amélioration du SCSI-1. Certains points ont été améliorés ou rendus obligatoires. Théoriquement SCSI-1 et SCSI-2 ont une compatibilité descendante. On peut noter que l'utilisation des bits de parité a été rendue obligatoire avec le SCSI-2.
On utilise des transferts synchrones de haut débit, ce qui permet des taux de transfert de 10 Mo/s sur un câblage 8 bits, et de 20 ou 40 Mo si on est sur du 16 ou 32 bits (avec une fréquence de 10 MHz).
On a la possibilité de travailler avec des bus plus larges de 16 ou 32 bits, ce qui permet des débits plus importants. On utilisait un câble A (50 broches) pour les transmissions sur 8 bits, le SCSI-2 avait prévu un câble B (68 broches) pour les bus plus larges. Mais il n'a pas rencontré de réel succès, on lui préfère le câble P (68 broches également) défini dans le SCSI-3. Pour le 32 bits, le câble P doit être utilisé avec un câble Q (68 broches lui aussi).
Le SCSI-1 ne permettait d'envoyer les commandes qu'une à une. Le SCSI-2 permet d'envoyer jusqu'à 256 commandes à un périphérique. Elles seront stockées et traitées dans l'ordre optimal par le périphérique. Ceci permet d'augmenter les performances de travail du périphérique et prend un intérêt fort quand on travaille avec des systèmes d'exploitation multi-tâche (Linux, MS-Windows NT etc.) qui peuvent être amenés à faire plusieurs requêtes simultanément à un périphérique (plusieurs accès en lecture sur un disque dur par exemple).

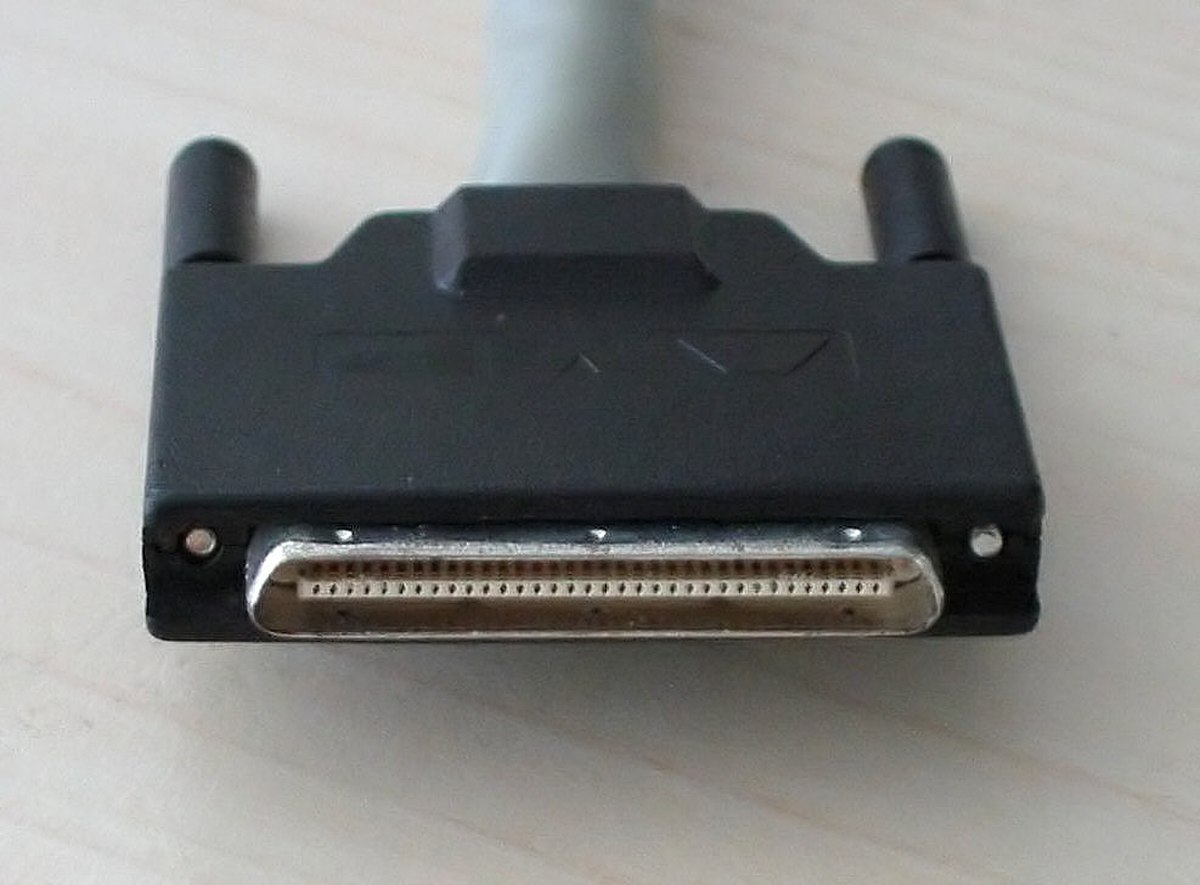

Connecteur et câble VHDCI

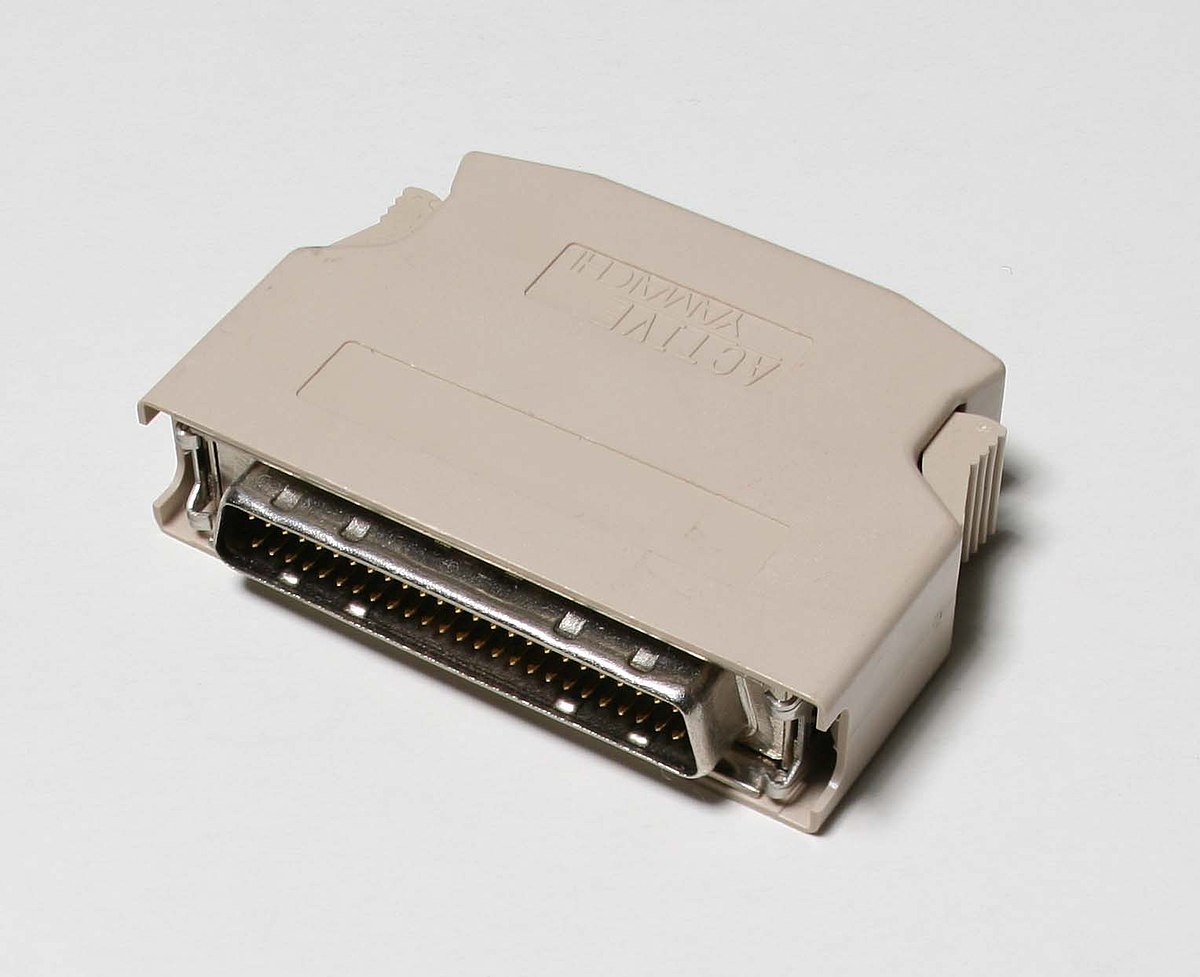

Bouchon d'extrémité 50 broches
