Ressort à lames - Définition
La liste des auteurs de cet article est disponible ici.
Découpage en lames

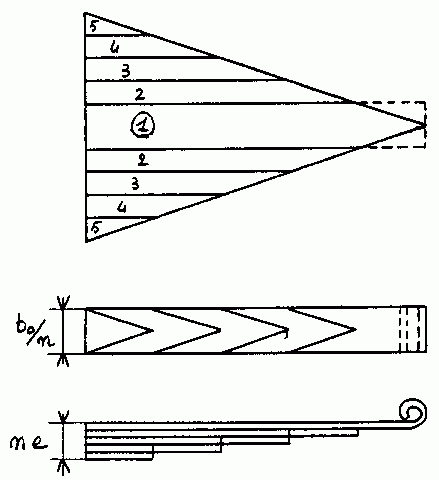

Après avoir découpé la lame triangulaire comme indiqué ci-après, « ressoudé » les morceaux latéraux deux à deux, élargi la lame la plus longue (lame maîtresse), nous pouvons rassembler les lames élémentaires pour former un système étagé que nous supposerons équivalent au précédent.
En pratique, de nombreuses modifications interviennent et rendent très complexe l'étude d'un tel ressort : formes des extrémités des lames, frottements, systèmes d'attache, etc.). Pour réaliser un paquet de lames à peu près « carré » au niveau des attaches, si n est le nombre de lames, il faut écrire :
Si nous choisissons a priori un nombre de lames raisonnable, nous pouvons alors combiner les diverses formules pour trouver la longueur minimale du ressort, lequel sera alors le plus léger que l'on puisse réaliser.
Par exemple, nous pouvons poser bo = n2.e et reporter cette valeur dans les formules :
En éliminant e, nous trouvons :
![L=\sqrt[5]{\frac{6\,P\,f^3\,E^3}{\sigma_{adm}^4\,n^2}}](https://static.techno-science.net/illustrationWebp/Definitions/autres/3/32245914f82455d149756378cadc8b68_fc7ddc7f72de0379f6c9ea8eba69983c.png)
Ceci ne constitue certes pas LE calcul de détermination d'un ressort à lames, mais nous avons maintenant une idée de l'encombrement que pourrait avoir une solution de ce type.
Préconformation
C'est à propos du ressort à lames que l'on comprend le plus facilement l'intérêt du traitement de préconformation, qui consiste à charger un ressort au-delà du point où il commence à prendre une déformation permanente pour, en quelque sorte, l'endurcir.

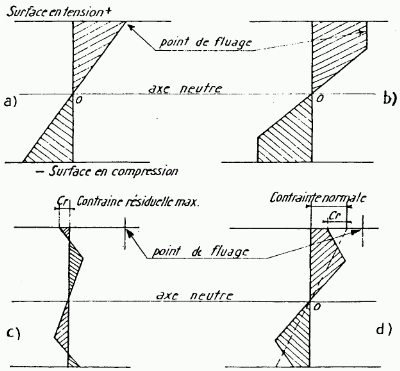

- en (a), une lame subit une déformation élastique, le diagramme des contraintes est rectiligne, la limite d'élasticité est atteinte, mais non dépassée, au niveau des couches du métal les plus éloignées de la fibre neutre.
- en (b), on a dépassé la limite d'élasticité dans les zones superficielles qui fluent alors sous charge ; dans ces zones la contrainte peut être considérée comme constante et égale à la limite d'élasticité du métal.
- en (c), on a supprimé la charge, il subsiste une contrainte résiduelle de compression dans la zone qui était tendue et une contrainte résiduelle de tension dans celle qui était comprimée. Le moment non nul créé par ces contraintes résiduelles « externes » est équilibré par d'autres contraintes « internes » qui apparaissent simultanément.
- en (d), on a de nouveau appliqué des efforts de flexion, lesquels donnent naissance à des contraintes réparties selon un diagramme dont la forme est très différente de celui décrit sur la figure (a). La contrainte résiduelle se déduit, en surface, de la contrainte qui serait normalement exercée en l'absence de préconformation, le ressort devient non seulement plus résistant en cas de surcharge, mais aussi moins sensible au phénomène de fatigue.
