Ligne Paris-Saint-Lazare - Le Havre

Pays	France
Villes desservies	Paris, Mantes-la-Jolie, Rouen, Le Havre
Historique
Mise en service	1843 - 1847
Électrification	1966 - 1967
Concessionnaires	Ch. de fer de Paris à Rouen, Ch. de fer de Rouen au Havre Ch. de fer de l'Ouest Ch. de fer de l'État SNCF
Caractéristiques techniques
Numéro officiel	340 000
Longueur	228 km
Écartement	Voie normale
Électrification	25 kV - 50 Hz
Pente ou rampe maximale	8 ‰
Nombre de voies	Double voie
Signalisation	BAL
Trafic
Propriétaire	RFF
Exploitant(s)	SNCF et divers nouveaux entrants
Trafic	Transilien de Paris-St-Lazare à Vernon, TER de Paris-St-Lazare au Havre. Corail de Paris-St-Lazare au Havre, TGV d'Épône-Mézières au Havre, Fret
Schéma de ligne

Schéma de la ligne
	0,000	Paris-Saint-Lazare (39m)
	0,690	Tunnel des Batignolles	(331m)
	1,550
	1,725	Pont-Cardinet (36m)
		Ligne Pont-Cardinet - Auteuil-Boulogne	vers Auteuil
		Ligne La Râpée - Batignolles (PC de Paris)	vers La Râpée
	2,100	Paris-Batignolles
	2,180
	2,194	Ligne Ermont-Eaubonne - Champ-de-Mars (VMI)	vers Champ-de-M.
		Ligne Ermont-Eaubonne - Champ-de-Mars (VMI)	vers Ermont-E.
	3,203	Clichy-Levallois (36m)
	4,206	Viaduc d'Asnières (Seine)	(161m)
	4,439	Sous-Station 25 kV d'Asnières (secours)
	4,516	Asnières-sur-Seine (37m)
		Ligne Paris-St-Lazare - Mantes-Station	vers Mantes
		Ligne Paris-St-Lazare - Ermont-Eaubonne	vers Ermont-Eaubonne
	5,708	Bécon-les-Bruyères (41m)
		Ligne Paris-St-Lazare - Versailles-RD	vers Versailles-RD
	6,642	Raccordement Courbevoie - Colombes
	6,923	Bif de Bécon
	6,973	Les Vallées (38m)
		RER A	vers Paris
	8,145	La Garenne-Colombes (36m)
		(1) Ligne Paris-St-L. - St-Germain-en-L.
	8,468	Bif vers raccordement de La Folie
	9,8xx	La Folie
		Raccordement de La Folie	vers Puteaux
	10,732	Bif de Bezons	vers racc. de Bezons
	10,166	Nanterre-Université (35m)
		RER A	vers St-Germain-en-Laye
	10,235	Pont sur l'A86	(67m)
	10,290	Sous-station 25 kv de La Morue
	10,893	Grand viaduc de Bezons (Seine)	(162m)
	11,077	Petit viaduc de Bezons (Seine)	(130m)
		(2) Ligne Nanterre-Université - Sartrouville
	12,761	Houilles - Carrières-sur-Seine (36m)
	12,985
		Ligne de grande ceinture de Paris	vers Valenton
	15,2xx	Bif vers GC
	15,521	Sartrouville (35m)
	16,004	Grand viaduc de Maisons-Laffitte (Seine)	(165m)
	16,318	Petit viaduc de Maisons-Laffitte (Seine)	(70m)
	16,799	Maisons-Laffitte (35m)
	18,095	Bif de Dieppe
	18,710
		Ligne Maisons-Laffitte - Champ-de-Courses	vers Champ de courses
		Gare des permissionnaires (1917)
	20,5xx	Triage d'Achères
		Dépot et EMT d'Achères
	21,255	Achères - Grand Cormier (42m)
	21,840	Ligne Achères - Pontoise	vers Pontoise
	22,368	Bif des Ambassadeurs
	22,924	Bif vers G.C.
	23,124
		Ligne de grande ceinture de Paris	vers Versailles
	23,211	Bif vers V.5 Terminus Poissy
	23,615
	24,432	Poissy-Quai-Talbot
	25,827	Poissy (26m)
	29,703	Villennes-sur-Seine (25m)
	31,560	Médan (23m)
	34,623	Vernouillet - Verneuil (25m)
	37,025	Les Clairières de Verneuil (27m)
	40,282	Les Mureaux (30m)
	45,550	Aubergenville - Élisabethville (28m)
	46,947	Bif de la Butte-des-Graviers	vers Racc. d'Épône
	47,582	Pont sur la Mauldre	(20m)
	47,722	Passage sous l'A 13
		Ligne Plaisir-Grignon - Épône-Mézières	Vers Plaisir-Grignon
	48,480
	48,643	Épône - Mézières (23m)
	52,484	Passage sous l'A 13
	55,446	Pont sur la Vaucouleurs	(58m)
	55,771	Sous-station 25 kV Les Martraits
		Ligne Paris-St-Lazare - Mantes-Station	vers Paris-St-Lazare
	56,108	Mantes - Station (32m)
	56,542	Bif. de Caen

56,750

Bif. d'Argenteuil

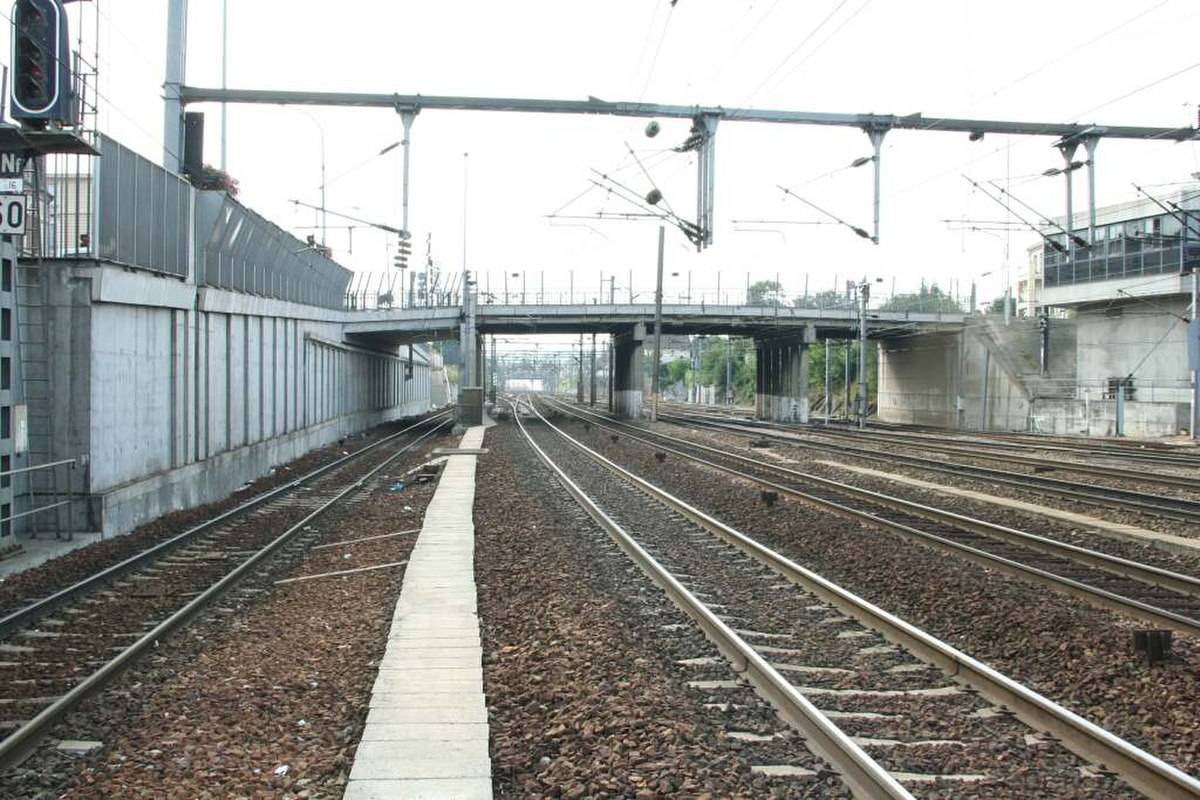

	57,275	Mantes-la-Jolie (35m)
	57,960	Bif vers raccordement des Piquettes
		Ligne Mantes-la-Jolie - Cherbourg	vers Cherbourg
	59,055	Bif vers raccordement des Piquettes
	62,752	Rosny-sur-Seine (34m)
	65,201	Tunnel de Rolleboise	(2 613m)
	68,832	Bonnières (21m)
	75,016	Port-Villez (18m)
	79,903	Vernon (Eure) (29m)
		Ligne Gisors-Boisgeloup - Pacy-sur-Eure	vers Pacy-sur-Eure
		Ligne Gisors-Boisgeloup - Pacy-sur-Eure	vers Gisors
	87,334	Le Goulet (18m)
	93,154	Gaillon-Aubevoye (17m)
	95,472	Tunnel du Roule	(1 727m)
	97,750	Tunnel de Venables	(404m)
	98,459	Venables (17m)
		Ligne St-Pierre-du-Vauvray - Les Andelys	Vers Les Andelys
	106,730	Saint-Pierre-du-Vauvray (15m)
	107,053	Bif de la Maison-Blanche
		Ligne St-Pierre-du-Vauvray - Louviers	vers Louviers
	108,4xx	Bif du Haut-Pré	vers racc. du Vaudreuil
	111,554	Val-de-Reuil (13m)
	113,624	Léry-Poses (11m)
	115,702	Viaduc du Manoir (Seine)	(207m)
	116,3xx	Bif des Friches-Saint-Martin	vers racc. du Manoir
	116,451	Sous-station 25 kV de Pont-de-l'Arche
		Ligne Gisors-Embt - Pont-de-l'Arche	vers Gisors
	118,961	Pont-de-l'Arche (11m)
	123,301	Tunnel de Tourville	(502m)
		Ligne Serquigny - Oissel	vers Serquigny
	124,401	Bif de Tourville
	124,869	Viaduc de Tourville (Seine)	(186m)
	125,252	Viaduc d'Oissel (Seine)	(185m)
	125,741	Oissel (15m)
	129,577	Saint-Étienne-du-Rouvray (10m)
		Triage de Sotteville
	133,6xx	Sotteville (9m)
	134,384	Bif de Rouen-RG
		Ligne Sotteville - Rouen-Rive-Gauche	vers Rouen-RG
	135,109	Bif d'Eauplet	vers racc. d'Eauplet
	135,353	Viaduc d'Eauplet (Seine)	(355m)
	135,684	Tunnel de Sainte-Catherine	(1 056m)
		Ligne St-Roch - Darnétal-Bifurcation	vers Amiens
	136,735	Bif de Darnétal coté Paris	vers racc.de Sott. à Darn.
	136,812	Bif de Martainville	vers racc. de Martaiville
	137,088	Bif de Darnétal coté Le Havre
		Voies du port de Rouen-Rive-Droite
	137,710	Tunnel de Saint-Hilaire	(93m)
	137,924	Tunnel de Beauvoisine	(1 354m)
	139,468	Rouen Rive-Droite (30m)
	139,683	Tunnel de Saint-Maur	(1 075m)
	141,810	Tunnel du Mont-Riboudet	(357m)
	145,014	Maromme (48m)
	148,875	Malaunay-Le Houlme (60m)
	149,395	Petit viaduc de Malaunay	(35m)
	149,882	Grand viaduc de Malaunay	(140m)
	150,015	Bif de Malaunay
	150,195	Sous-station 25 kV de Malaunay
	150,015	Ligne Malaunay-Le Houlme - Dieppe	vers Dieppe
	150,730	Tunnel du Gd-Pissy-Poville	(2 205m)
	153,071	Tunnel du Pt-Pissy-Poville	(228m)
		Viaduc de Barentin	(476m)
		Ligne Barentin - Caudebec-en-Caux	vers Caudebec-en-Caux
	156,692
	156,715	Barentin (78m)
	158,5xx	Pavilly-Ville
	158,396	Pavilly-Station*(86m)*
	158,529	Pavilly-Ville
	160,441	Tunnel de Pavilly	(165m)
	168,490	Ligne Montérolier Buchy - Motteville	vers Montérolier-Buchy
	169,708	Motteville (146m)
	170,025	Ligne Motteville - Saint-Valéry-en-Caux	vers St-Valéry-en-C.
	173,007	Pont sur l'A 150	(29m)
	177,127	Yvetot*(145m)*
	183,430	Allouville-Bellefosse (133m)
	188,304	Foucart-Alvimare (142m)
	196,652	Bolbec-Nointot (131m)
	198,770	Pont sur l'A 29	(44m)
	200,126	Viaduc de Mirville	(520m)
	200,126	Ligne Bréauté-B. - Gravenchon-P.-J.	vers Gravenchon
	202,124	Ligne Bréauté-Beuzeville - Fécamp	vers Fécamp
	202,216	Bréauté-Beuzeville (116m)
	207,488	Virville-Manneville (111m)
	210,566	Étainhus-Saint-Romain (108m)
	217,465	Saint-Laurent-Gainneville (53m)

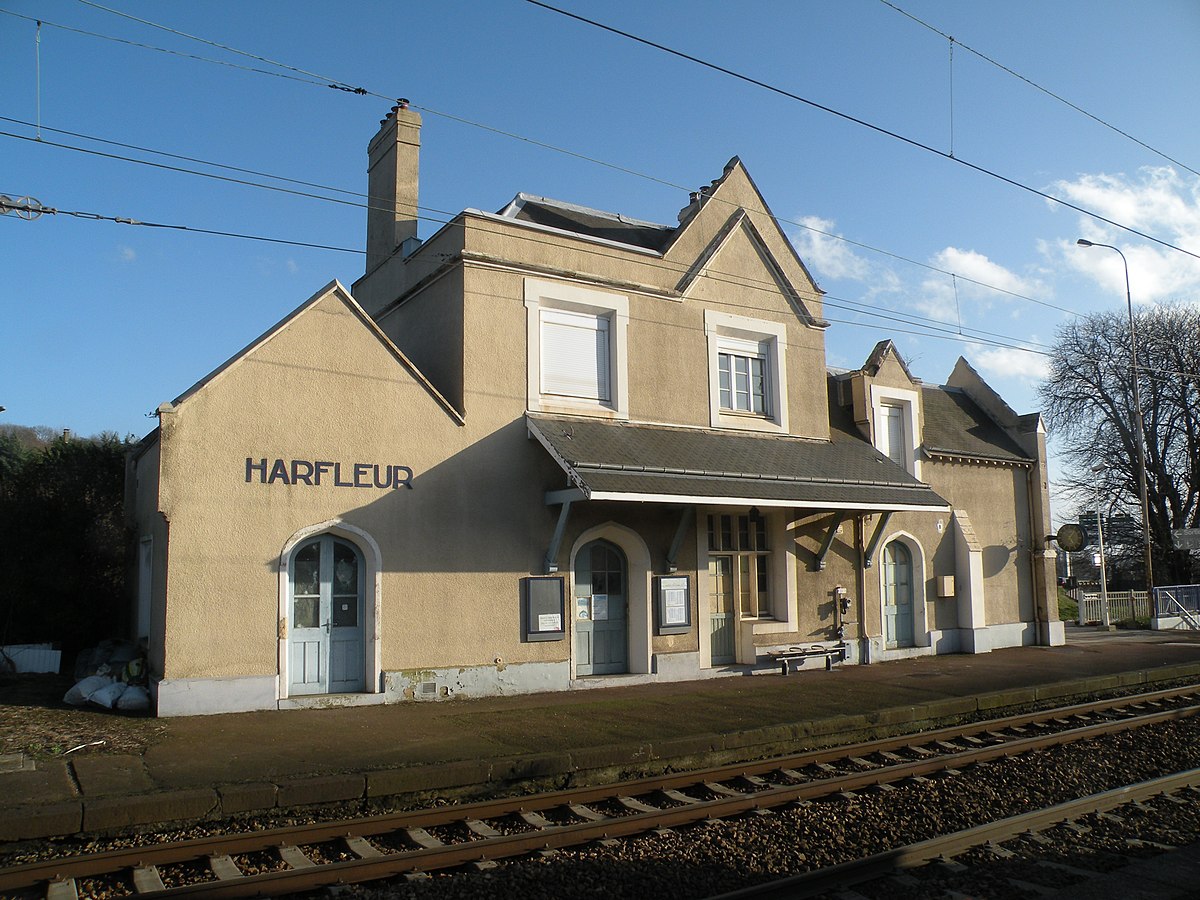

	221,732	Harfleur (20m)
	222,000	Viaduc de Gournay	(59 m)
	222,120
	223,010	Ligne Le Havre-Graville - Tourville-Les Ifs	vers Les Ifs
	222,558	Ponts sur la Lézarde	(58 & 17m)
	223,243	Tunnel de Harfleur	(59m)
		Voies du port du Havre
	223,921	Sous-station 25 kV de Soquence
		Triage de Soquence
	225,234	Le Havre-Graville (9m)
	229,006	Le Havre-Maritime
	230,660
	227,918	Le Havre (6m)

La ligne Paris-Le Havre est l'une des grandes artères radiales du réseau ferré français, d'une longueur de 228 kilomètres. Elle relie Paris aux agglomérations de Mantes-la-Jolie, de Rouen et du Havre, à travers les régions Île-de-France et Haute-Normandie.

Tracée le plus souvent dans la vallée de la Seine, franchissant six fois le fleuve, cette grande radiale possède un profil plutôt favorable de Paris à Rouen. Au nord de la capitale normande, le plateau du pays de Caux, au relief pourtant peu accentué, doit être atteint par de longues rampes, rendant le profil un peu plus difficile et imposant de multiples ouvrages d'art. Elle possède un équipement de bon niveau, permettant un trafic élevé.

Ouverte en 1843 à 1847 et destinée à relier Paris à Rouen puis au port du Havre, elle assure un important trafic inter-régional de voyageurs, mais également un fort trafic de marchandises, reliant le port du Havre, second port maritime français, à l'agglomération parisienne. Elle voit circuler des « Corail » devenus « Intercités », ainsi que les trains du Transilien Paris Saint-Lazare et du TER Haute-Normandie. Sa saturation progressive, malgré la qualité de ses aménagements, a provoqué l'émergence de plusieurs projets, comme la LGV Normandie, annulé avant d'être réactivé depuis, puis la liaison rapide Normandie-Val de Seine, permettant une importante augmentation de capacité et une accélération des relations.

Elle constitue la ligne 340 000 du réseau ferré national.

Chronologie

• 23 mai 1840 : concession du chemin de fer de Paris à Rouen ;
• 1837 de Paris-Saint-Lazare à Colombes (aujourd'hui La Garenne-Colombes, ligne de Paris au Pecq) ;
• 9 mai 1843 de Colombes-Embranchement (La Garenne-Colombes) à Rouen (Saint-Sever) (128 km) ;
• 22 mars 1847 : ouverture de Rouen au Havre (94 km) ;
• 11 janvier 1966 : électrification en 25 kV-50 Hz de la gare de triage d'Achères à la gare de triage de Sotteville ainsi que les raccordements d'Achères et des Ambassadeurs ;
• 20 septembre 1966 : électrification en 25 kV-50 Hz de Paris-St-Lazare à la gare de triage d'Achères ;
• 28 février 1967 : électrification en 25 kV-50 Hz du triage de Sotteville à Motteville ;
• 19 septembre 1967 : électrification en 25 kV-50 Hz de Motteville à Bréauté-Beuzeville ;
• 5 décembre 1967 : électrification en 25 kV-50 Hz de Bréauté-Beuzeville au Havre ainsi que les voies portuaires du Havre.

De Paris à la mer

En 1838, la France compte divers tronçons épars de chemin de fer, mais aucune grande ligne entre deux agglomérations majeures du pays n'a encore été réalisée. Alors que le réseau britannique connaît une expansion continue depuis 1836, les réalisations marquent le pas en France, non en raison d'un manque d'enthousiasme des ingénieurs, mais de difficultés financières. Les industriels peuvent en effet difficilement assumer seuls une aussi lourde charge, et les financiers restent peu nombreux à tenter l'aventure. Toutefois, de grands projets commencent à être mis à l'étude, dont la réalisation d'une grande ligne de Paris à la mer.

Des capitalistes constituent deux compagnies, proposant deux tracés distincts : l'un deux suit la vallée de la Seine, l'autre emprunte les plateaux dominant le fleuve. En 1838, c'est la « compagnie des plateaux », constituée d'un capital de quatre-vingt-dix millions de francs, qui obtient la concession de la nouvelle ligne. Celle-ci doit relier Paris au Havre via Rouen, avec plusieurs embranchements vers Louviers, Elbeuf et Dieppe. Mais les actions du Chemin de fer d'Orléans subissent alors une forte dépréciation, et les fondateurs prennent peur : face au manque de confiance des investisseurs, l'entreprise échoue.

Paris - Rouen

Le projet, réétudié, est de nouveau concédé en 1840 pour 99 ans. Cette fois, il a pour objectif de relier Paris à Rouen par la vallée de la Seine. La compagnie s'engage à réaliser l'infrastructure à ses risques et périls, dans un délai de cinq ans à compter de la date de la concession. Elle se voit dotée d'un capital de trente-six millions de francs constitué d'actions de cinq-cents francs, et d'un prêt de l'État de quatorze millions de francs portant un intérêt de 5 %, et remboursable par trentième à compter du 15 juillet 1848.

La ligne, longue de 128 kilomètres, est établie à deux voies, avec des pentes ne dépassant pas la valeur de 5 millimètres par mètre, et des courbes d'au moins mille mètres de rayon. Elle dessert de nombreuses villes, en particulier Maisons, Poissy, Meulan, Mantes, Bonnières, Vernon, Saint-Pierre-la-Garenne (station de Gaillon), Saint-Pierre-du-Vauvray (station de Louviers), Pont-de-l'Arche, et Tourville (station d'Elbeuf). La réalisation de l'infrastructure nécessite plusieurs ouvrages d'art remarquables et de profondes tranchées creusées dans le roc. De nombreux ponts, souvent obliques, sont nécessaires pour franchir les routes, dont un, particulièrement remarquable, permet le passage sur la route Meulan - Flins. Il est parfois nécessaire de dévier la route royale dans les parties les plus étroites de la vallée, afin de placer la ligne entre elle et le fleuve en contrebas. Elle s'achève à Saint-Sever, faubourg de Rouen situé sur la rive gauche.

La construction, qui débute en mai 1841, est activement menée. La brique est largement utilisée à l'exemple de l'Angleterre, l'ingénieur de la ligne (Locke), les entrepreneurs (Mackenzie et Brassey) ainsi que la majorité des dix-mille ouvriers présents sur le chantier étant en effet anglais. Deux ans plus tard, la ligne est inaugurée le 9 mai 1843. Le premier convoi quitte à huit heures la gare de Paris-Saint-Lazare pour Rouen, précédé d'une machine circulant « haut-le-pied ». Le convoi atteint la capitale normande à 12 heures 56, après six arrêts, à la vitesse moyenne de 37 km/h. Le deuxième convoi quitte Paris quinze minutes plus tard : conduit par Locke, il emmène les princes.

Tout le parcours est décoré et à l'arrivée à Rouen, la garde nationale, la troupe, les députés avec bannières et emblèmes, ainsi que la population accueillent le convoi inaugural. La ligne est bénie par le cardinal archevêque de Rouen ; Locke et Thibeaudeau, secrétaire général de la compagnie, sont décorés de la Légion d'honneur par le roi. La population rouennaise s'est toutefois opposée au déploiement des couleurs anglaises dans l'ornementation du débarcadère, ainsi qu'à la présence d'ouvriers anglais dans le cortège. Les autres villes ne partagent pas ces oppositions historiques et accueillent tout le monde avec le même enthousiasme.

De son terminus parisien à Colombes, la ligne emprunte une partie de la ligne de Saint-Germain, moyennant le versement de 55 centimes par voyageur, 60 centimes par tonne de marchandise, 30 centimes par tonne de charbon, ainsi qu'un droit de gare de 40 centimes par tonne de marchandises chargées ou déchargées dans la gare Saint-Lazare.

Le coût de réalisation de la ligne dépasse de 30 % celui de la ligne d'Orléans. Il atteint 51 millions de francs en septembre 1844, auxquels s'ajoutent les frais liés à la demi-traversée de Rouen, soit 6,7 millions supplémentaires. La compagnie peut assumer ses charges grâce à deux emprunts de six et cinq millions, ainsi qu'avec un prêt de l'État d'un montant de quatre millions de francs. Heureusement pour elle, le succès est au rendez-vous et les recettes d'exploitation croissent rapidement : 11 899 voyageurs empruntent la ligne la première semaine d'exploitation, ils sont 17 241 la semaine du 22 au 28 août. L'ensemble du trafic rapporte 350 603 francs en juin, et 2 764 777 durant les six premiers mois. Le tronçon Rouen - Le Havre, concédé en juin 1842, lui apporte un supplément d'activité dès son ouverture en mars 1847.

Rouen - Le Havre

La ligne Paris - Rouen étant réalisée en 1843, il apparaît essentiel au gouvernement de la prolonger rapidement jusqu'au port du Havre. Ce nouveau tronçon mettrait Paris à six heures de la mer, en communication avec la Grande-Bretagne et l'Amérique. Il permettrait d'acheminer vers la région parisienne un fort tonnage de marchandises arrivées par bateaux, au fur et à mesure des besoins, sans stockage intermédiaire. Afin d'en faciliter la réalisation, la loi de concession accorde à la Compagnie une somme de huit millions de francs payable par quart suivant l'avancée des travaux, en plus d'un prêt de dix millions de francs au taux d'intérêt de 3 % avec franchise de huit ans. La ville du Havre ajoute une subvention d'un million de francs. Face au coût élevé de réalisation, la Compagnie, dotée d'un capital social de vingt millions de francs, doit également recourir à un emprunt de 18,75 millions avant mars 1847.

Contrairement au tronçon Paris - Rouen, le tronçon Rouen - Le Havre délaisse la basse vallée de la Seine, pourtant ample, pour le plateau du pays de Caux, qui domine le fleuve de cent-cinquante mètres. Cet itinéraire, qui permet de se rapprocher de Dieppe dont la desserte est envisagée dès 1838, accroît le coût de construction par la réalisation de nombreux ouvrages d'art. Deux vallées sont exploitées pour permettre l'ascension du plateau à partir de Rouen et du Havre ; mais plusieurs vallées doivent également être franchies par d'imposants viaducs. La ligne compte ainsi une centaine de ponts, nécessite 4 895 338 mètres cubes de terrassements, et cumule 6 387 mètres de souterrains, pour l'essentiel exigés par le contournement de Rouen. Ce dernier est imposé par l'urbanisation de la vallée, la ligne ne pouvant couper la ville.

Tout comme sur le tronçon précédent, la brique est largement employée pour l'édification des ouvrages, malgré la prévention défavorable des entreprises françaises qui préfèrent la pierre. toutefois, le surcoût engendré est compensé par une baisse des coûts de main-d'œuvre, les ouvriers anglais de nouveau employés sur le chantier étant habitués à son maniement. De plus, la solidité des constructions est attestée par leur nombre important outre-Manche, et fait l'objet de tests imposés par les Ponts et Chaussées. Les épreuves retardent d'ailleurs la livraison de la ligne, achevée en janvier 1846. Ce mois-là, le viaduc de Barentin, tout juste achevé, s'effondre, créant de vives polémiques, accusant la surcharge de ballast ou la faiblesse des piliers. Il est rapidement reconstruit en six mois, nécessitant seize millions de briques. La ligne est finalement inaugurée le 20 mars 1847 avec un peu plus d'un an de retard, puis ouverte le surlendemain aux voyageurs, et enfin le 31 aux marchandises.

La tourmente révolutionnaire du 24 février 1848 interrompt momentanément le trafic : il faut attendre le 15 avril pour que le pont de Rouen, incendié, soit reconstruit, et le 15 juin pour voir reconstruit le pont d'Asnières, permettant la remise en service de trains Paris - Le Havre.

La ligne a longtemps été le terrain des mythiques Pacific Ouest dont certaines étaient autorisées à 130 km/h. Les performances de ces locomotives à vapeur étaient loin d'être ridicules. Par exemple, en 1962 le train rapide de 1 classe avec supplément mettait 2 h 26 pour rallier Paris-Saint-Lazare au Havre, performance permise par la prise d'eau en marche par écope dans un bac longitudinal entre les rails, et un unique arrêt intermédiaire à Rouen - Rive Droite. Après l'électrification, en 1966, les temps de parcours se raccourcissent. Par exemple, en 1975, les trains rapides de 1 classe avec supplément La Mouette, La Frégate et L'Albatros, avec un seul arrêt intermédiaire à Rouen-Rive-Droite, couvraient le trajet en 1 h 45 seulement. Jusqu'en 1974, elle a vu circuler le mythique New York-Express, le train-paquebot de la Compagnie Générale Transatlantique (French Line) qui assurait la correspondance, en gare maritime du Havre, avec le France.

En 2007, les temps de parcours s'échelonnent de 2 h à 2 h 04, tous les trains ayant un ou plusieurs arrêts intermédiaires. De ce fait, actuellement, il n'y a plus de train assurant le trajet en 1 h 45. Actuellement, ce temps de parcours serait difficile à garantir car depuis lors, le trafic de la grande couronne parisienne s'est accru et la ligne, qui accueille un fort trafic fret, est constamment au bord de la saturation. Le schéma directeur des lignes nouvelles de 1991 prévoyait une LGV Normandie. Aujourd'hui, ce projet n'est plus inscrit dans les plans de développement du ministère de tutelle, ce qui laisse peu de perspective d'amélioration à court terme sur cette ligne sauf au niveau de la fiabilité du matériel : l'ouverture du TGV Est Européen a libéré des BB 15000 qui étaient affectées aux liaisons rapides entre Paris-Est et l'Est de la France. Ces locomotives plus récentes remplacent petit à petit les vaillantes BB 16000 affectées à la ligne depuis son électrification. Pour faire face à la saturation de la ligne, particulièrement entre Poissy et Mantes-la-Jolie où les trains rapides sont souvent retardés par les trains de banlieue Transilien J, les régions Basse-Normandie et Haute-Normandie vont participer financièrement à l'aménagement de ce tronçon bien qu'il soit situé en Île-de-France.

Tracé et profil

De Paris à Rouen, le tracé est pour l'essentiel établi sur la rive gauche de la Seine, dont il suit le cours au plus près dans les parties rectilignes. Il coupe ses méandres les plus étroits par des tunnels, creusés dans les avancées du plateau boisé dominant le fleuve. Outre les deux grandes agglomérations reliées, la ligne dessert de nombreuses localités industrielles éparpillées le long de la Seine et de ses principaux affluents. La ligne se détache à Colombes de la ligne Paris - Saint-Germain-en-Laye, ouverte en 1837, traverse deux fois le fleuve en quelques kilomètres à Bezons puis Maisons-Laffitte, avant de s'établir sur sa rive gauche à partir de Poissy, après la traversée de la forêt de Saint-Germain-en-Laye.

Après avoir desservi Les Mureaux puis Mantes-la-Jolie, la ligne coupe un méandre grâce au tunnel de Rolleboise, suit de nouveau le fleuve sur une trentaine de kilomètres en desservant au passage Vernon, puis coupe un autre méandre par le biais de deux tunnels sous le contrefort de Venables. Le tracé traverse la large plaine alluviale de l'Eure, avant de couper la Seine au Manoir et de s'établir sur sa rive droite. Après le tunnel de Tourville, la ligne se replace sur la rive gauche à Oissel, et atteint la gare de Rouen-Rive-Gauche.

De Rouen au Havre, la ligne quitte la vallée de la Seine et s'établit sur la plateau du pays de Caux. Le tronçon quitte la ligne Paris - Rouen-Rive-Gauche à hauteur des ateliers de Sotteville, franchit la Seine par un pont de 370 mètres de long, passe sous la côte Sainte-Catherine par un tunnel de 1050 mètres, franchit la vallée de Darnétal par un remblai avant de gagner la gare de Rouen-Rive-Droite, située dans une tranchée longue de 200 mètres, après un souterrain de 2272 mètres.

La ligne gagne alors le plateau de Caux par une succession d'ouvrages : elle contourne Rouen par le nord grâce à deux tunnels et atteint la vallée de Déville-Maromme-Bondeville. Puis, des tranchées et remblais ainsi qu'un pont biais de 140 mètres lui permettent d'atteindre le viaduc de Malaunay, haut de 26 mètres et formé de huit arches de 15 mètres d'ouverture. Peu après, se situe la bifurcation de la ligne Malaunay - Dieppe. Un tunnel de 2200 mètres, le plus long du tronçon, permet à la ligne de franchir le vallon de Fresquienne puis la vallée de l'Austreberthe par le viaduc de Barentin, haut de 32 mètres et long de 478 mètres. Elle longe alors la vallée jusqu'à Pavilly, puis la vallée de Saint-Denis avant d'atteindre le plateau cauchois à Motteville, 137 mètres au-dessus de son origine à Sotteville.

La traversée du plateau s'effectue sans grand accident de relief sur une quarantaine de kilomètres, hormis la vallée de Mireville franchie par un viaduc en courbe de 530 mètres de long et de 32 mètres de haut. La ligne dessert alors Yvetot puis passe à proximité de Bolbec. À Saint-Romain, la ligne descend vers Le Havre par la vallée de Saint-Laurent, sur onze kilomètres, en descente de 8 millimètres par mètre. Elle traverse la vallée de Harfleur, puis la plaine de Graville et atteint son terminus, la gare du Havre, située à l'est de la ville à proximité des bassins du port.

Équipement

Ligne à double voie sur la plus grande partie du parcours, avec plusieurs tronçons à trois ou quatre voies :

• 4 voies de Sartrouville à Poissy, de Vernouillet-Verneuil aux Mureaux, de Vernon à Gaillon-Aubevoye et d'Oissel à Sotteville,
• 3 voies de Houilles à Sartrouville et d'Aubergenville-Élisabethville à Épône-Mézières,
• 2 voies de Paris-Saint-Lazare à Houilles-Carrières-sur-Seine (mais ces deux voies lui sont propres et aucun train desservant la proche-banlieue n'y circule), de Poissy à Vernouillet-Verneuil, des Mureaux à Aubergenville-Élisabethville, d'Épône-Mézières à Vernon, de Gaillon-Aubevoye à Oissel et de Sotteville au Havre

La ligne est électrifiée comme tout le réseau Saint-Lazare en 25 kV-50 Hz monophasé, équipée du block automatique lumineux, du KVB et d'une liaison radio sol-train sans transmission de données, avec identification sur une partie du tracé.

Principaux ouvrages d'art

• Viaducs sur la Seine (entre Paris et Rouen)
• Viaduc d'Asnières (Clichy-la-Garenne-Levallois-Perret-Asnières-sur-Seine)
• Viaduc de Nanterre et Pont des Anglais - Bezons (Nanterre-Bezons)
• Viaduc de Maisons-Laffitte (Sartrouville-Maisons-Laffitte)
• Viaduc du Manoir (Léry-Le Manoir)
• Viaduc d'Oissel (Tourville-la-Rivière-Oissel) (venant d'être reconstruit)
• Viaduc d'Eauplet (Sotteville-lès-Rouen-Rouen-Bonsecours)
• Viaducs sur affluents de la Seine (entre Rouen et Le Havre)
• Viaduc de Malaunay (Le Houlme-Malaunay)

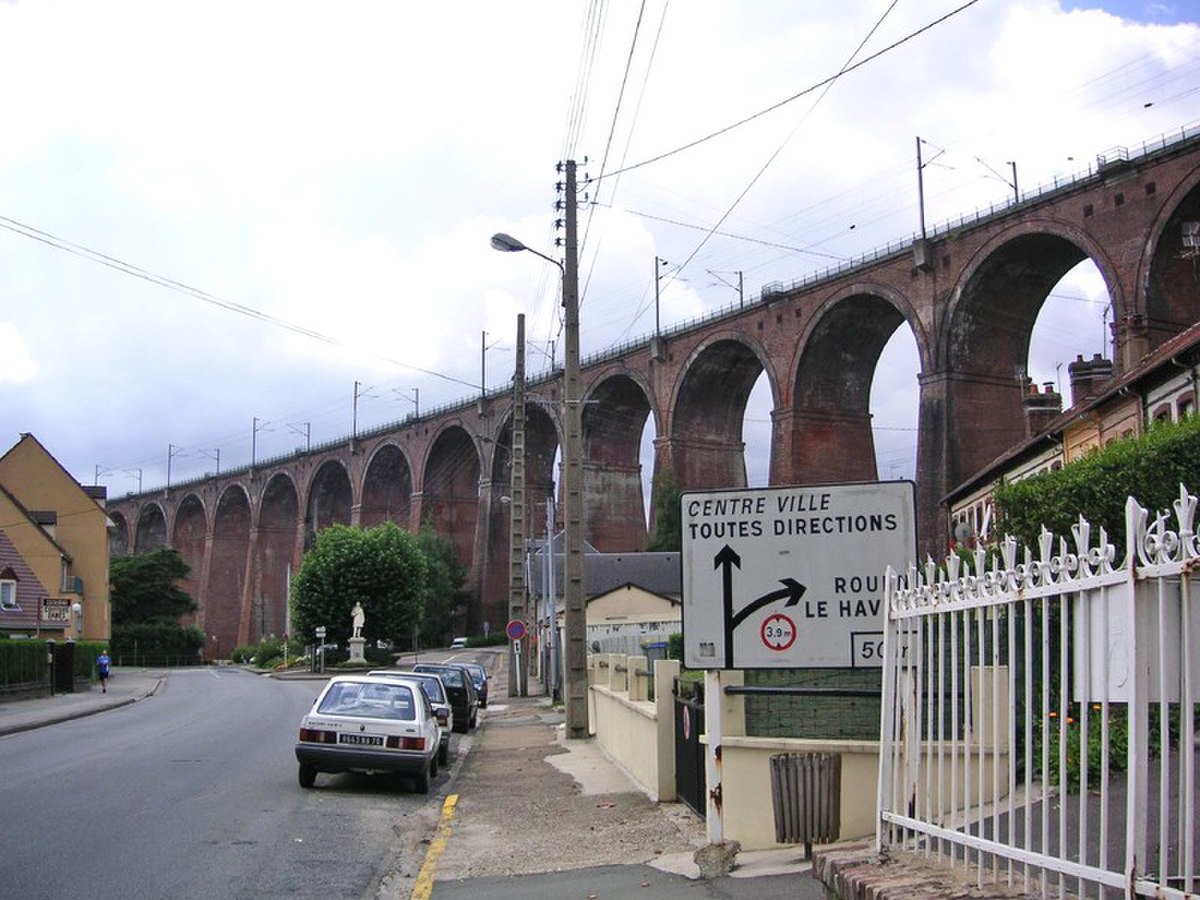

• Viaduc de Barentin (Barentin)
• Viaduc de Mirville, 520 m (Nointot-Mirville)
• Tunnels
• Tunnel de Rolleboise (2613 m)
• Tunnel du Roule (1726 m)
• Tunnel de Venables (404 m)
• Tunnel de Tourville (502 m)
• Tunnels de Rouen (trois tunnels successifs dont deux encadrant la gare de Rouen-Rive-Droite) :
• tunnel de Sainte-Catherine (1056 m),
• tunnel de Saint-Hilaire (93 m),
• tunnel de Beauvoisine (1354 m, avant la gare de Rouen-Rive-Droite),
• tunnel de Saint-Maur (1075 m, après la gare de Rouen-Rive-Droite),
• tunnel du Mont-Riboudet (357m),
• Tunnel de Pissy-Poville n°1 (2204 m),
• Tunnel de Pissy-Poville n°2 (227 m),
• Tunnel de Pavilly (164m),
• Tunnel de Harfleur (47 m).

De Paris à Mantes-la-Jolie

• Paris-Saint-Lazare
• Asnières-sur-Seine (Desserte impossible faute de quais).
• La Garenne-Colombes
• Houilles-Carrières-sur-Seine
• Sartrouville
• Maisons-Laffitte
• Achères-Grand-Cormier
• Poissy
• Villennes-sur-Seine
• Médan
• Vernouillet-Verneuil
• Les Clairières-de-Verneuil
• Les Mureaux
• Aubergenville-Élisabethville
• Épône-Mézières
• Mantes-Station
• Mantes-la-Jolie

De Mantes-la-Jolie à Rouen

• Rosny-sur-Seine
• Bonnières
• Port-Villez (non desservie)
• Vernon
• Le Goulet (non desservie)
• Gaillon-Aubevoye
• Venables (non desservie)
• Saint-Pierre-du-Vauvray
• Val-de-Reuil
• Léry-Poses (non desservie)
• Pont-de-l'Arche
• Oissel
• Saint-Étienne-du-Rouvray
• Sotteville
• Rouen-Rive-Droite

De Rouen au Havre

• Maromme
• Malaunay-Le Houlme
• Barentin-Embranchement
• Pavilly
• Motteville
• Yvetot
• Allouville-Bellefosse (non desservie)
• Foucart-Alvimare
• Bolbec-Nointot
• Bréauté-Beuzeville
• Virville-Manneville
• Étainhus-Saint-Romain
• Saint-Laurent-Gainneville
• Harfleur
• Le Havre-Graville
• Le Havre

La liaison rapide Normandie-Val de Seine

Le projet de liaison rapide Normandie-Val de Seine a pour objectifs l'amélioration de la ligne Paris - Le Havre, puis à terme la création d'une liaison directe entre la Normandie et l'aéroport Charles-de-Gaulle. Elle emprunterait la ligne du RER E prolongée à l'ouest, puis les voies dédiées au CDG Express. Ce projet fait suite à l'abandon du projet de LGV Normandie en 2001. Depuis l'annonce du Président de la République française, Nicolas Sarkozy, en juin 2009, le projet de la LGV Normandie est réactivé et intégré dans le projet du Grenelle Environnement mais le projet de la liaison Normandie-Val de Seine reste toujours d'actualité avec quelques modifications de projet.

La LGV Normandie

La LGV Normandie est un projet de ligne à grande vitesse, proposé au schéma directeur des liaisons à grande vitesse de 1991, reliant essentiellement Paris à la Normandie. Elle est de nouveau un sujet d'actualité suite au projet du Grenelle Environnement qui a été réactivé en particulier par le Conseil régional de Basse-Normandie et les conseils municipaux de Cherbourg-Octeville et de Caen. Le président de la République française, Nicolas Sarkozy, a donné son feu vert au début du mois de juin 2009 pour l'étude de la construction de la LGV Normandie entre Paris et Le Havre et entre Paris et Cherbourg raccourci jusqu'à Caen dans un premier temps.
