Rolls-Royce Merlin - Définition

Usage dans les blindés

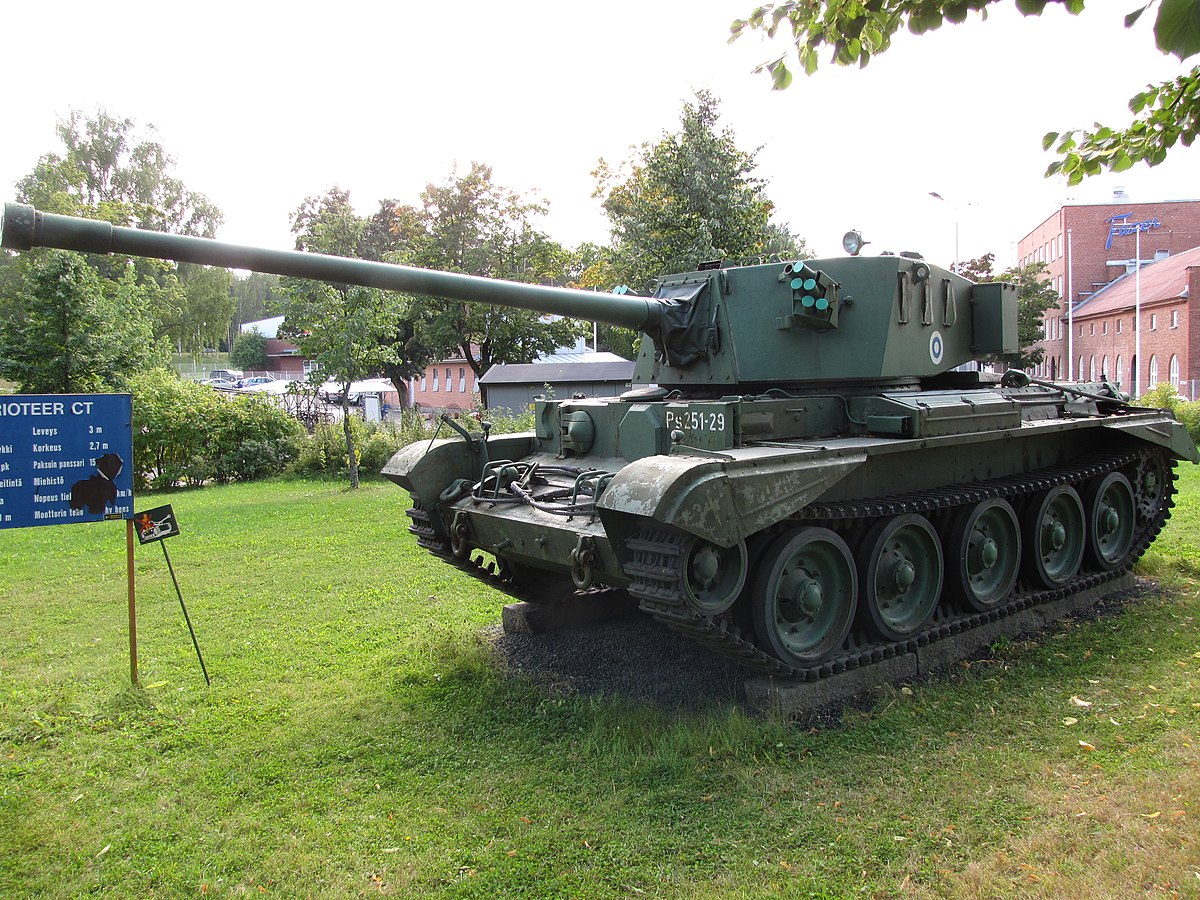

Le Charioteer, un chasseur de chars britannique à moteur Rolls-Royce Meteor.

Durant la Seconde Guerre mondiale, le Merlin fut adapté dans certains blindés britanniques sous le nom de "Meteor", notamment dans les chars Cromwell et Comet et, à la toute fin de la guerre, dans le char Centurion. Par la suite, il équipa aussi le char sud-africain Olifant.

Versions

Production de Rolls Royce

• Merlin A juillet 1934, 790 ch à 2500 tours/min et à 4 000 mètres.
• Merlin B février 1935, 4 soupapes par cylindres, soupapes d'admission sur une rampe à 45 ° par rapport aux têtes de cylindre, 950 ch à 3 700 mètres.
• Merlin C bloc de cylindres coulés séparément, équipe le Supermarine Type 300.
• Merlin D
• Merlin E version amélioré du C.
• Merlin I ou Merlin F 172 exemplaires, soupapes d'admission sur une rampe à 45 ° par rapport aux têtes de cylindre.
• Merlin II ou Merlin G 1030 ch à 3000 tours/min et à 5 500 mètres.
• Merlin III
• Merlin X compresseur à deux vitesses.
• Merlin XII emploi d'un mélange d'éthylène, glycol et eau sous pression, pour le refroidissement, utilisé sur le Spitfire Mk II.
• Merlin XX utilisation de carburant à indice d'octane 100 au lieu de 87, 1300 cv.
• Merlin 45 compresseur à un étage et une vitesse, équipe le Spitfire Mk V.
• Merlin 46
• Merlin 47 équipe le Spitfire HF VI
• Merlin 60 compresseur à deux étages, équipe le Spitfire Mk IX.
• Merlin 61 bloc de cylindres en deux parties.
• Merlin 63 équipe le Spitfire Mk VIII.
• Merlin 65
• Merlin 66 culasse coulée séparément et vissée sur le carter.
• Merlin 67
• Merlin 76
• Merlin 85
• Merlin 100
• Merlin 130
• Merlin 140
• Merlin 266 équipe le Spitfire Mk XVI.
• Meteor version destinée à équiper les blindés, compresseur supprimé et moindre emploi d'alliage légers.

Production de Packard

• V-1650-1 utilisé sur le P-40F
• V-1650-3
• V-1650-7
• V-1650-9
• V-1650-11
