Introduction

VB 2N
VB 2N en livrée d'origine à la gare Saint-Lazare en 2005.
VB 2N en livrée d'origine à la gare Saint-Lazare en 2005.
Identification
Exploitant(s) :SNCF
Mise en service :1975
Aménagement :deux niveaux
Caractéristiques techniques
Tare :48t
Longueur :24,280m
Bogies :Y 30 P
Portes :coulissantes

à 2 vantaux
Vitesse maximale :140km/h

Les voitures de banlieue à deux niveaux ou VB 2N constituent un type de rame ferroviaire remorquée (sans motrice), réversible et à deux niveaux. Composées de six, sept ou huit voitures, ces rames sont utilisées pour le Transilien, nom du réseau de trains de banlieue de la SNCF dans la région Île-de-France.

Entrées en service en 1975, il en a été produit 589 exemplaires.

Description

Dotées à l'origine de banquettes en moleskine, elles présentent toutefois le même aspect extérieur que les rames du type VO 2N. Elles sont tractées ou poussées (réversibilité) par des locomotives BB 17000 ou des BB 27300 de Paris-Saint-Lazare à Mantes-la-Jolie (via Conflans-Sainte-Honorine ou Poissy), de Paris-Saint-Lazare à Ermont - Eaubonne, ou de Paris-Saint-Lazare à Évreux, ainsi que depuis les gares de Paris-Nord et Paris-Montparnasse. En banlieue Est de Paris, elles assuraient également des dessertes omnibus gare de l'Est – Tournan avant la création du RER E et du Transilien Paris-Est — Meaux.

Les VB 2N circulent en réversibilité avec des BB 27300 de Paris-Montparnasse à Rambouillet ou de Paris-Montparnasse à Mantes-La-Jolie et Dreux via Plaisir-Grignon (la tension passe en 25 kV 50 Hz après Plaisir-Grignon).

Depuis fin 2006, les rames rénovées en livrée Transilien de Paris-Montparnasse sont toutes utilisées avec les nouvelles BB 27300. En revanche sur Paris-Saint-Lazare, toutes les VB 2N sont utilisées avec des BB 27300 sauf deux qui circulent avec des BB 17000. Par contre, sur le réseau Paris-Nord aucune VB 2N ne circule avec une BB 27300 ; elles circulent toutes avec des BB 17000.

Chaque voiture mesure 24,28 m entre tampon (24,78 m avec cabine de conduite) pour un poids à vide de 48 t. À partir de 1995, elles ont été progressivement équipées de l'équipement à agent seul (EAS), en même temps que les locomotives qui les tractent. Très robustes, les VB 2N s'avèrent vite mal adaptées au trafic de banlieue aux nombreux arrêts peu espacés, en raison de la faible puissance des locomotives qui les tractent. Les BB 27300, beaucoup plus puissantes, ont récemment permis de remédier en partie au problème.

Un autre problème s'est révélé au fur et à mesure du vieillissement de ce matériel : le bruit provoqué par le roulement, aussi bien à l'intérieur (surtout au-dessus des bogies) qu'à l'extérieur. Il dépasse 80 décibels au passage d'une rame dans une gare à une vitesse moyenne de 70/80 km/h, ce qui nuit gravement au confort malgré une rénovation lourde, le poids sur les bogies étant très important sur ce type de matériel à 2 niveaux, supportant 24 tonnes à vide sur chaque bogie Y 30.

La suppression des automotrices inox Z 5300 de la ligne C du RER en 2003 a nécessité la conception de Z 5600 à six caisses, au lieu de quatre d'origine, dénommées « Evolys ». En conséquence, des voitures VB 2N ont été récupérées pour être transformées en voitures ZR 2N, alors intégrées aux Z 5600.

Sorties d'usine avec une livrée gris ciment et des bandeaux et bas de caisse jaunes, les VB 2N ont connu trois livrées successives : une seconde bleue-blanc-rouge dite « Île-de-France », à l'image des matériels RER, puis une troisième, dite « Transilien », à partir de 2003, présentant une couleur unie bleue avec un bandeau blanc, et un encadrement des portières avec de vives couleurs. Cette nouvelle livrée, du fait de la présence des éléments colorés aux portes, est parfois surnommée « Smarties » ou « Perroquet ». L'application de la livrée Transilien s'est accompagnée d'un réaménagement complet des voitures avec installation d'une ventilation réfrigérée, effectué sous la houlette de l'EIMM de Rennes.

Répartition détaillée

Intérieur d'une cabine de VB 2N.

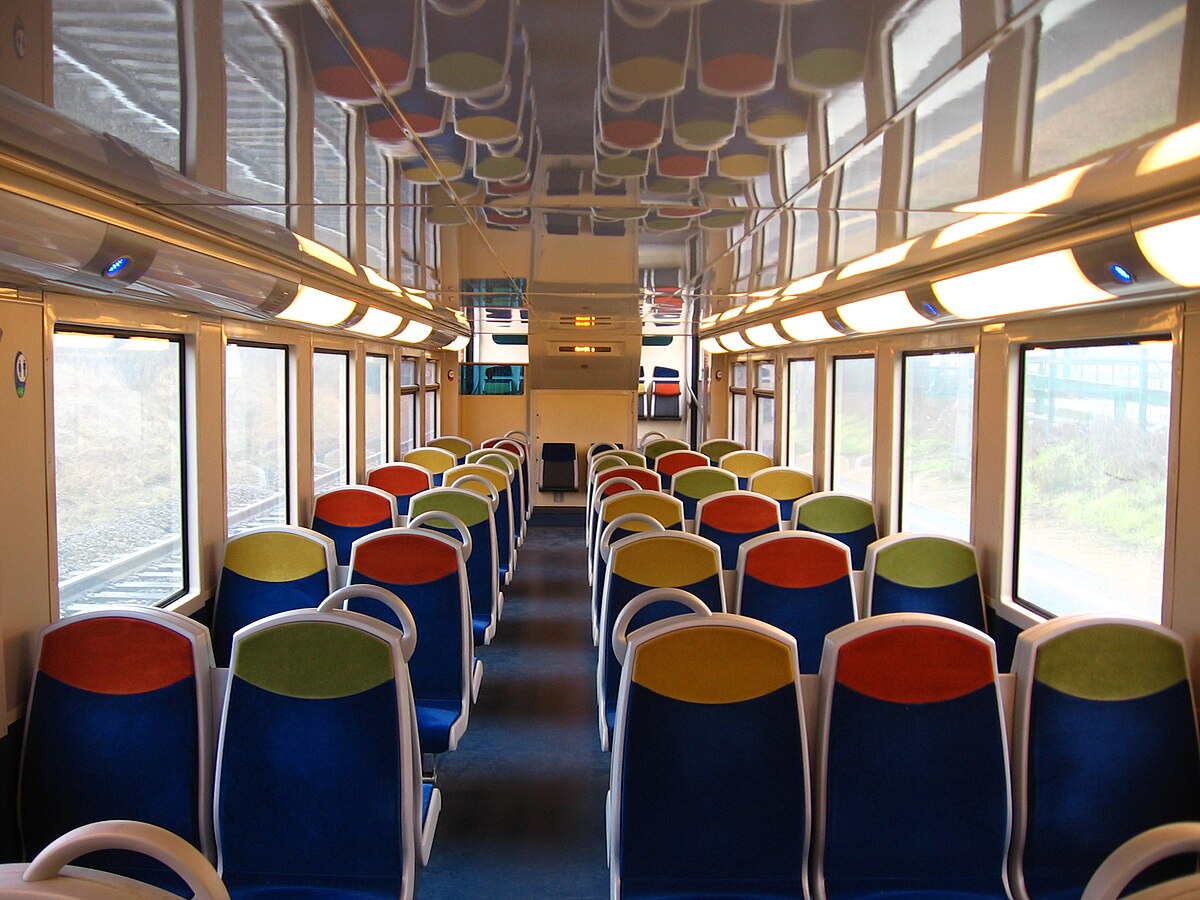

Etage inférieur d'une VB 2N rénovée

Une rame en gare de Franconville - Le Plessis-Bouchard, en nouvelle livrée bleue nuit Transilien.

Les VB 2N circulent, ou ont circulé, au départ de toutes les gares de Paris, à l'exception de Paris-Austerlitz.

Transilien Saint-Lazare

Sur Saint-Lazare, elles circulent sur :

  • le groupe IV (Saint-Lazare à Ermont - Eaubonne),
  • le groupe V (Saint-Lazare à Mantes via Poissy),
  • le groupe VI (Saint-Lazare à Mantes via Conflans ainsi que de Conflans à Pontoise/Boissy-l'Aillerie/Gisors).

Elles circulent avec les BB 17001 à 50, 56 à 58, 61, 64, 65, 78 à 80 et 17102 à 105 puisque le réseau Saint-Lazare est électrifié en 25 kV 50 Hz. Certaines BB 17000 ont commencé à être remplacées par des BB 27300 fin 2007.

Leur numérotation commence à 90 pour celles en livrée d'origine, à 101 pour celles en livrée Île-de-France, et à 201 pour celles en livrée Transilien. Cependant, elles sont maintenant presque toutes repeintes aux couleurs Transilien. Leur rénovation (RG pour Révision Générale en jargon SNCF), s'est déroulée à Rennes où se situe l'atelier directeur.

Sur la banlieue Saint-Lazare, il ne reste que deux rames aux couleurs Île-de-France, la 124 et la 126. La 124 circule encore sur les groupes V et VI en direction de Mantes ; en revanche, la 126 a été transformée en n° 96 depuis le 26 janvier 2008 et effectue des trajets comme les VO 2N vers Rouen, Evreux et Serquigny.

Transilien Paris-Nord

Elles circulent sur Paris-Nord — Pontoise, Paris-Nord — Persan - Beaumont via Ermont - Eaubonne et Valmondois, Paris-Nord — Luzarches, Paris-Nord — Persan - Beaumont via Montsoult-Maffliers et sur Pontoise — Creil.

Elles assurent également les semi-directs de Paris-Nord à Crépy-en-Valois avec les Z 20500 où leur aptitude à rouler à 140 km/h permet de surclasser les automotrices du type Z 6100. Elles y circulent avec les BB 17051 à 55, 59, 60, 62, 63, 66 à 77, 81 à 17101 puisque le réseau Nord est lui aussi électrifié en 25 kV 50 Hz.

Leur numérotation débute à N01.

Des voitures omnibus à 2 niveaux, extérieurement similaires aux VB 2N et déclinées sous l'appellation VR 2N, à portes jaune et à aménagement intérieur spécifique, circulent en région Nord-Pas-de-Calais.

Transilien Montparnasse

Au départ de Montparnasse, elles sont utilisées vers Rambouillet, Dreux et Mantes-la-Jolie via Plaisir-Grignon. Elles sont numérotées en commençant par un 7 suivi d'une lettre (par exemple « 7G ») pour celles à sept caisses. Celles-ci ont été transférées depuis le réseau de Saint-Lazare car celui-ci dispose de quais courts et les BB 27300 sont plus longues que les BB 17000. Il a donc été décidé d'échanger les VB 2N à sept caisses du réseau Saint-Lazare contre celles à six caisses du réseau Montparnasse ; ce dernier possédant des quais longs, il peut accueillir les VB 2N à sept caisses de Saint-Lazare.

Elles circulent en réversibilité avec des BB 27300.

Pour les relations Montparnasse – Dreux et Montparnasse – Mantes-la-Jolie, on passe sous 25 kV 50 Hz après Plaisir-Grignon. Il arrive toutefois qu'elles soient utilisées sur Paris-Montparnasse – Rambouillet, parcours électrifié en 1500 V continu.

Les locomotives BB 8500 ne sont plus utilisées avec les rames VB 2N sur Montparnasse – Rambouillet puisque la plupart assurent les relations Paris – Chartres – Le Mans avec des rames VO 2N à sept caisses ou bien avec des unités multiples de RIO 88 à quatre caisses (BB 8588 à 98, BB 8643 et la BB 8646 dernière de la série ; BB 25571, 74, 85, 96 à 25613 et 25616).

Les VB 2N bénéficient d'un système d'information visuelle et sonore. Le dispositif est actuellement en service sur toutes les rames.
