ALSEP - Définition

Liste des missions

Chaque mission comportait des expériences scientifiques différentes.

Apollo 11 (EASEP)

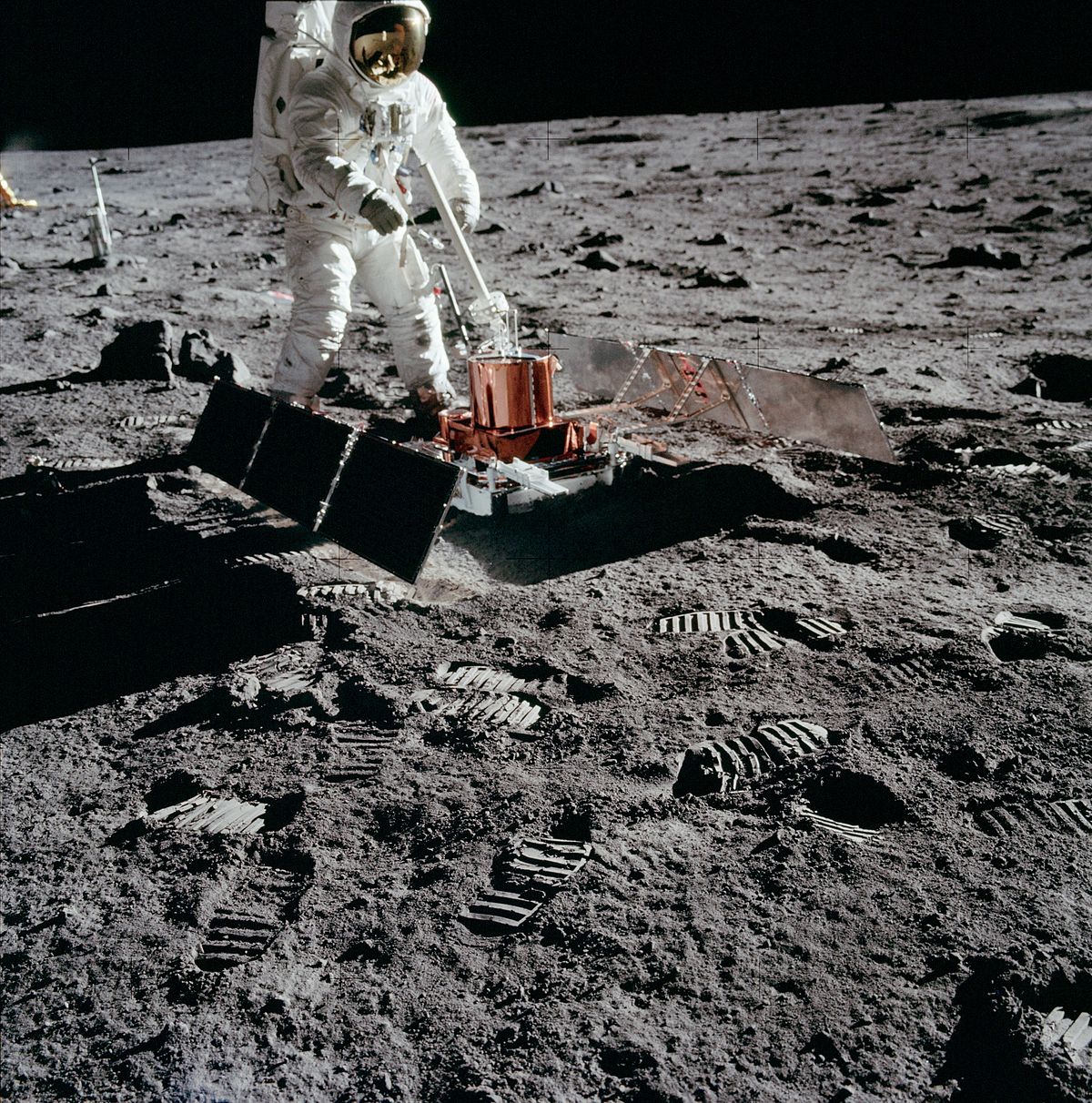

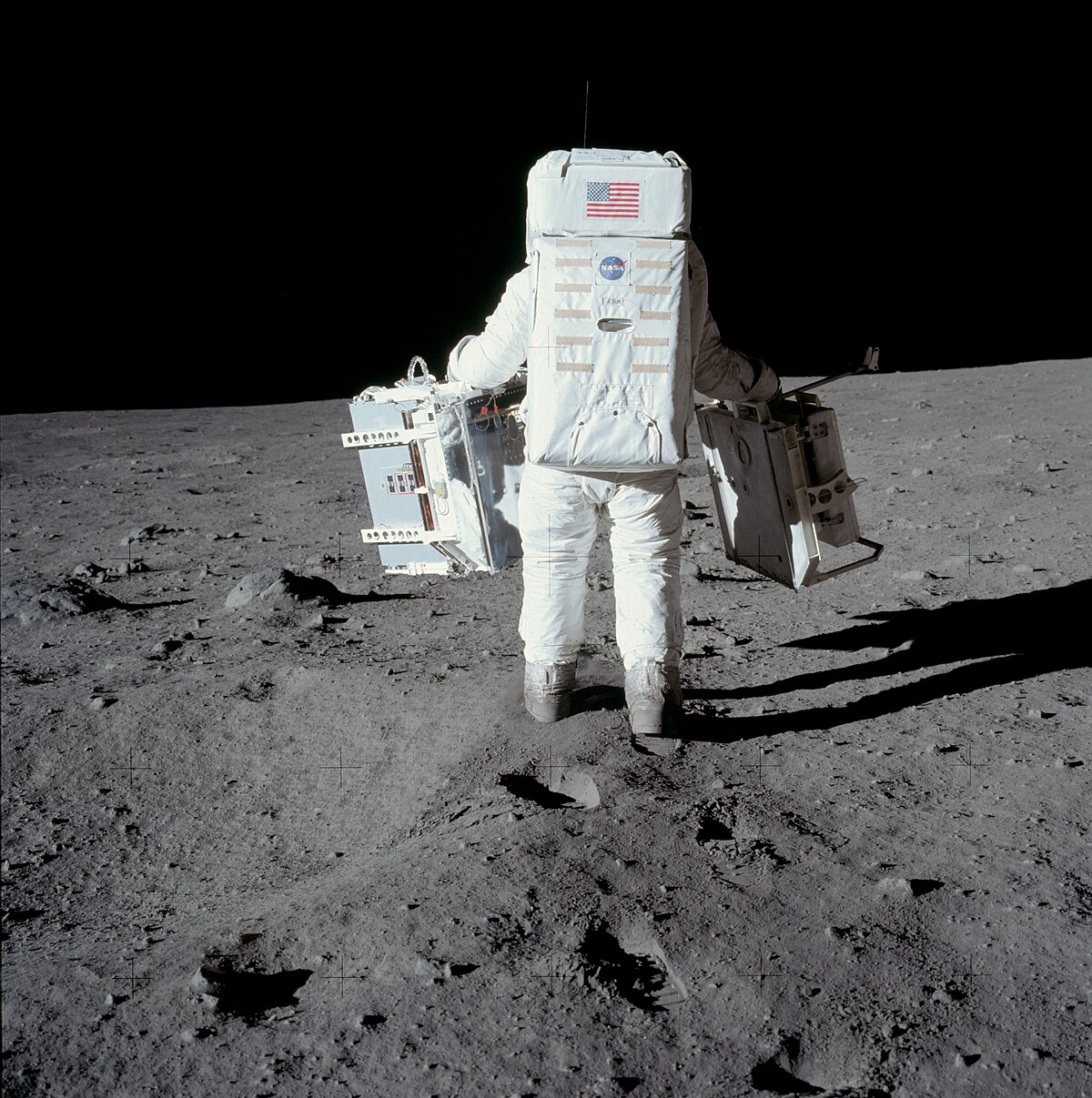

Pour Apollo 11, Buzz Aldrin porte l'EASEP jusqu'au site d'installation en utilisant des poignées, qui seront remplacées par une barre de portage pour les missions suivantes.

La mission Apollo 11 n'installa pas un ALSEP complet mais une version simplifiée dite EASEP. Dans la mesure où la sortie extravéhiculaire ne devait durer que 2 h 40, l'équipage n'avait pas assez de temps pour installer un ALSEP complet dont le déploiement demande de 1 à 2 heures.

Désignation	Photo
LRRR
PSEP	L'expérience s'arrêtera de fonctionner après 21 jours.

Apollo 12

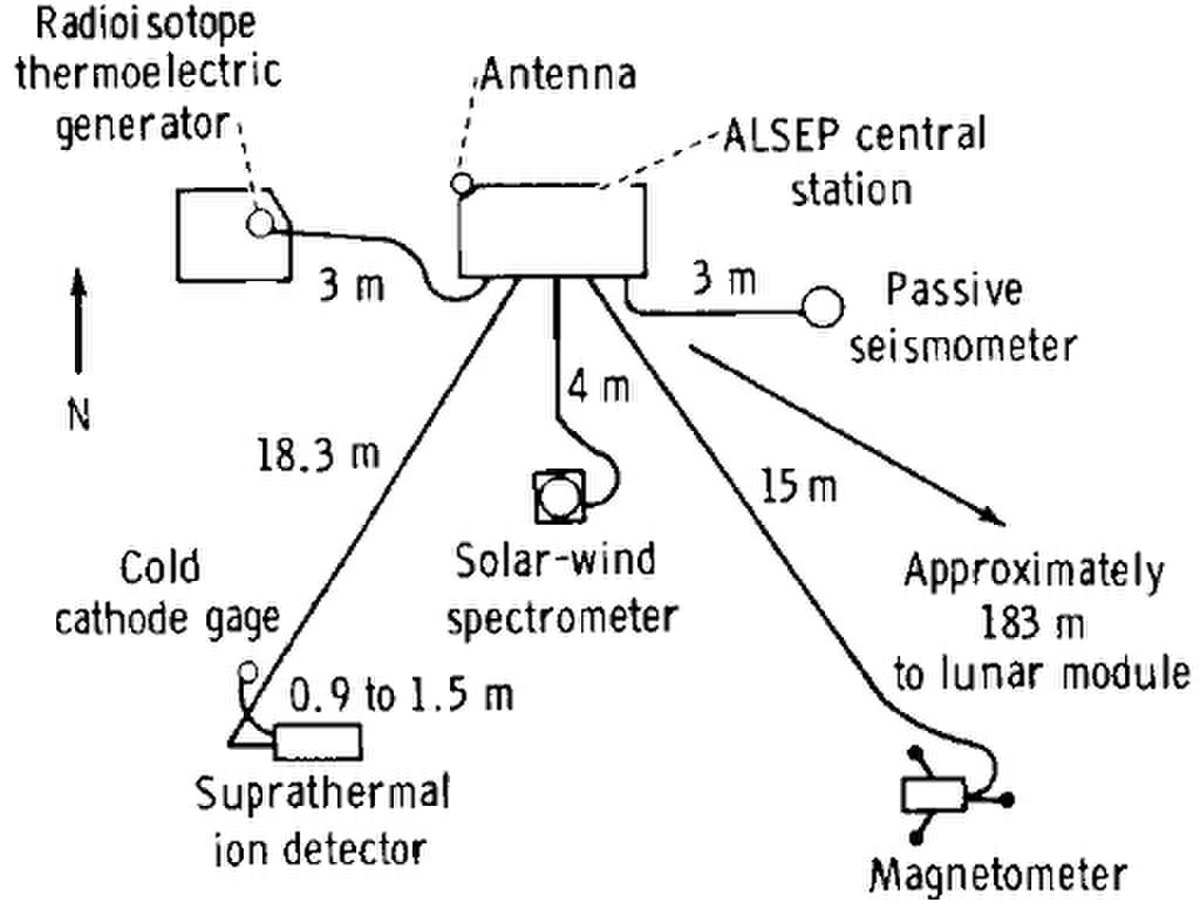

Schéma d'installation de l'ALSEP d'Apollo 12

Désignation	Photo	Remarques
LSM		Stocké dans le premier paquet.
PSE		Stocké dans le premier paquet.
SWS		Stocké dans le premier paquet.

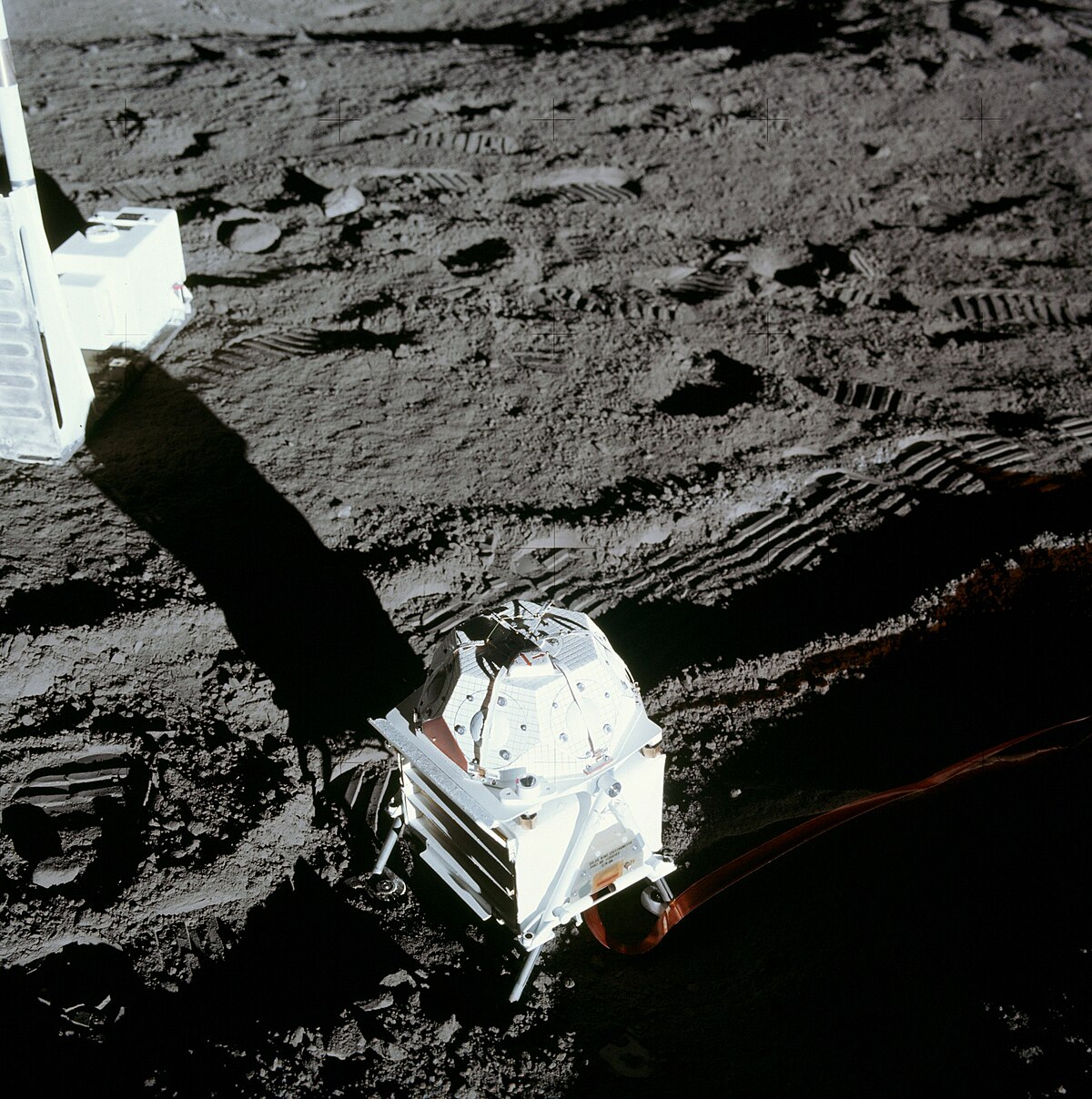

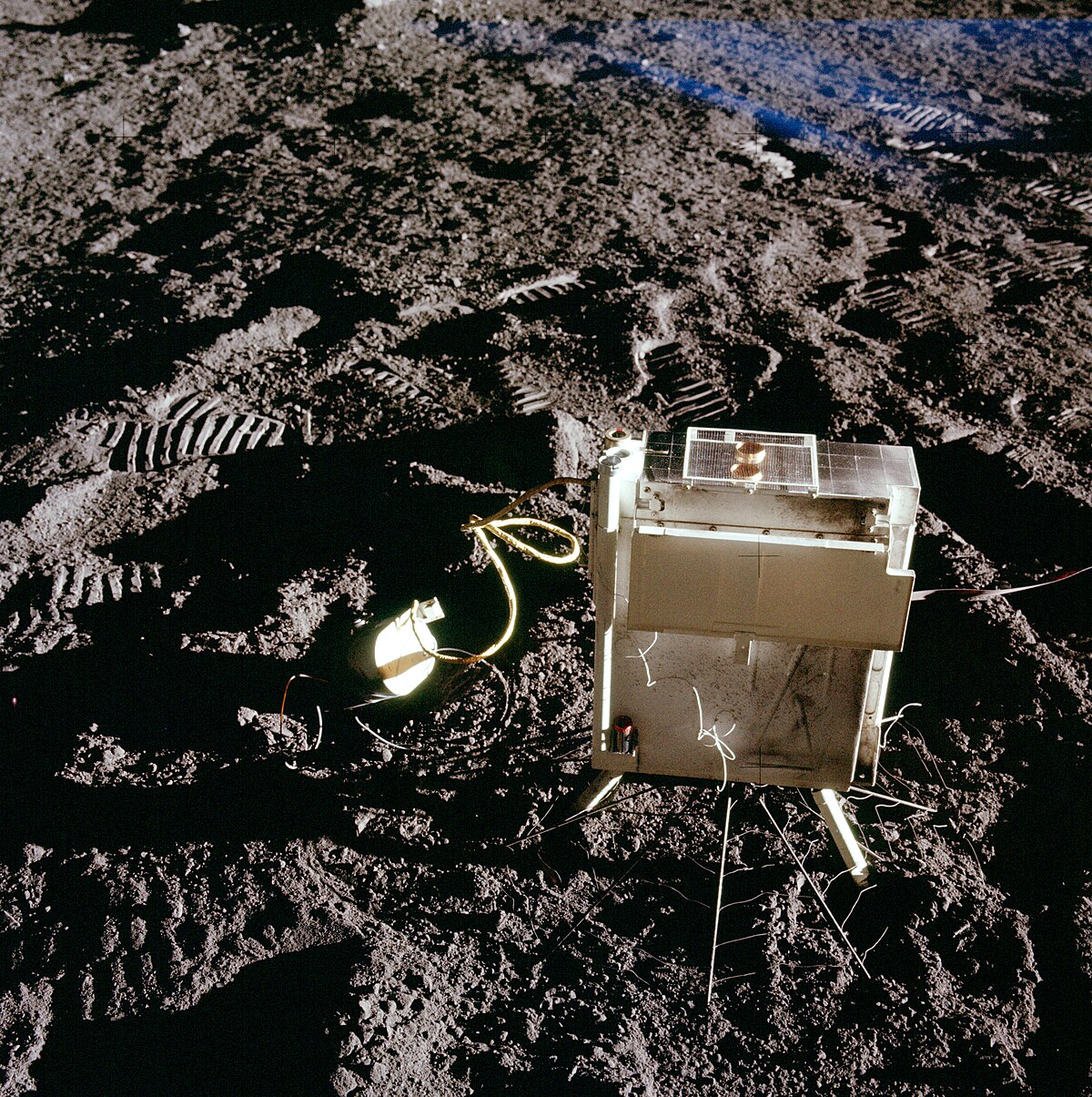

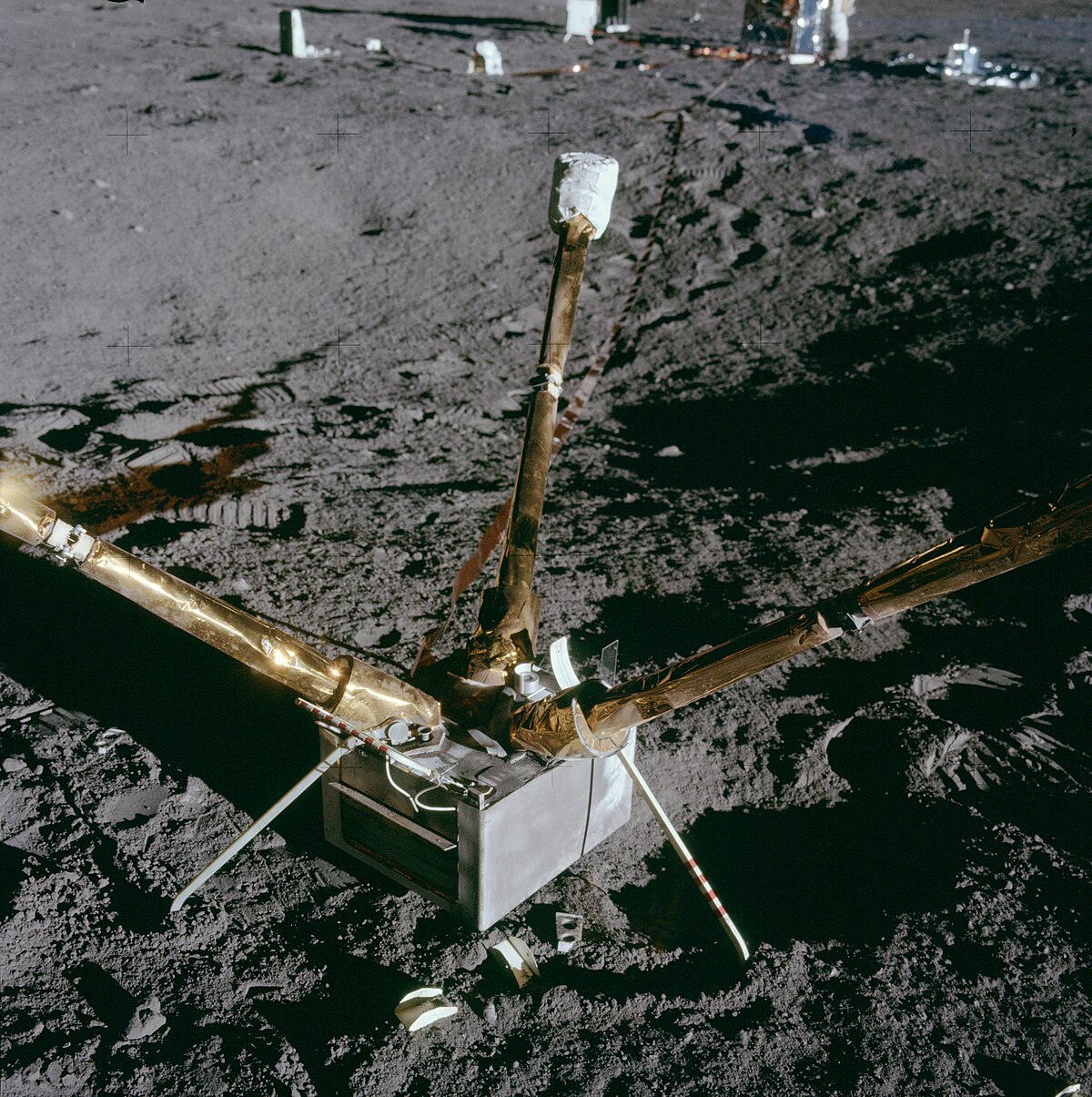

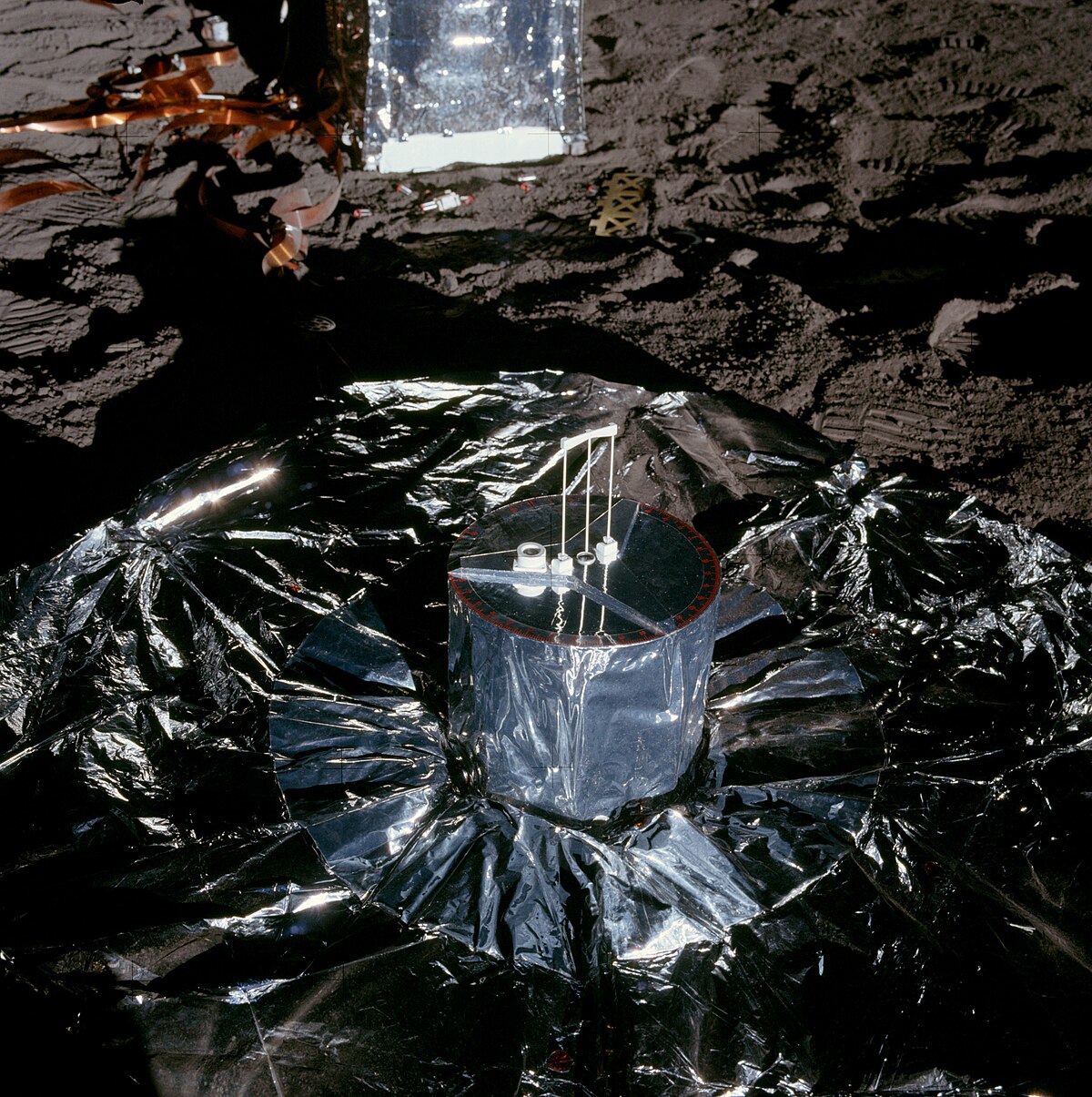

SIDE/CCIG		Stocké dans le second paquet. Le CCIG est visible à gauche du SIDE. Le CCIG s'arrêta de fonctionner après seulement 4 heures.

Apollo 13

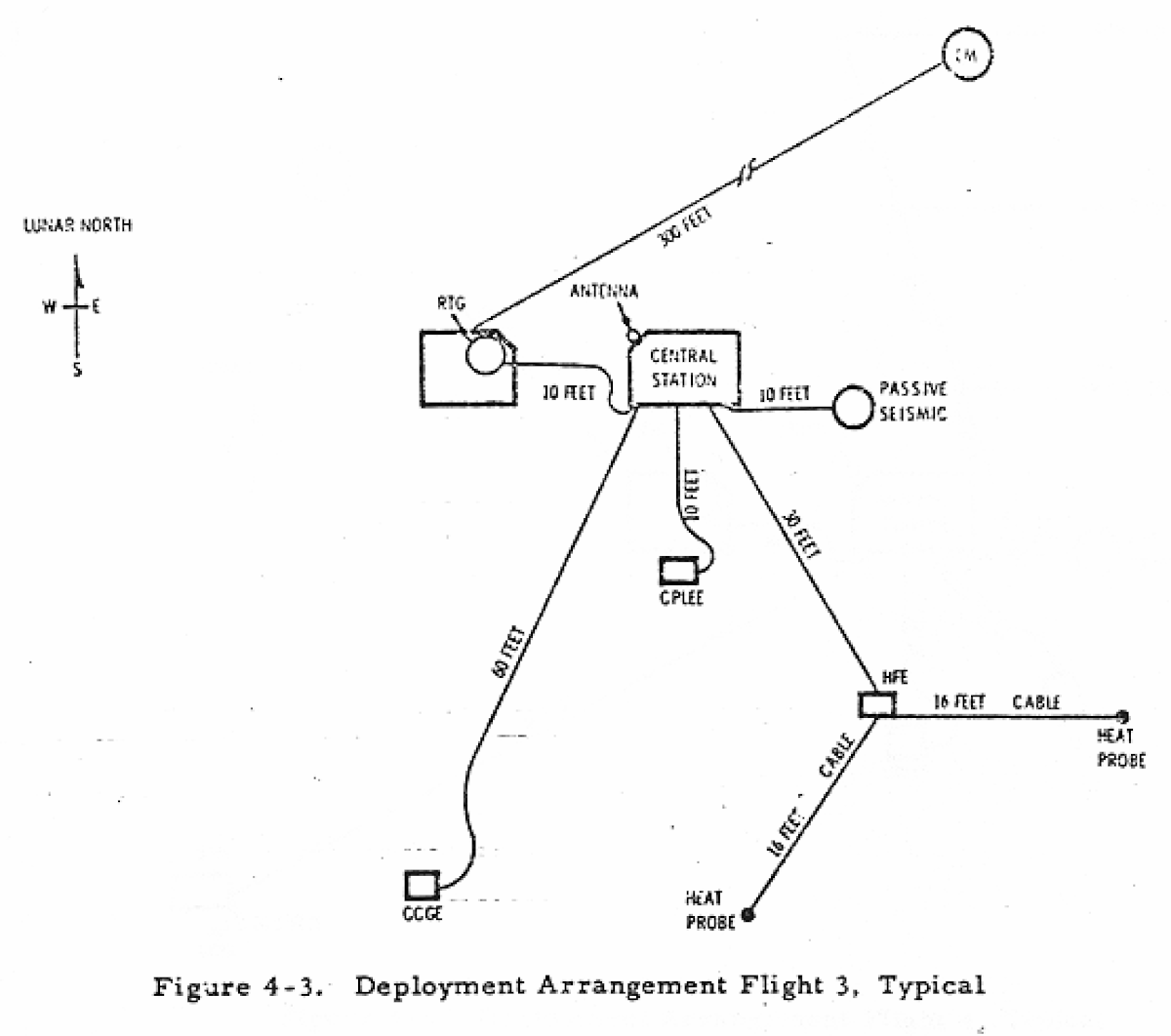

Schéma prévu d'installation de l'ALSEP d'Apollo 13

À cause de l'interruption de la mission aucune des expériences ne fut installée.

Apollo 14

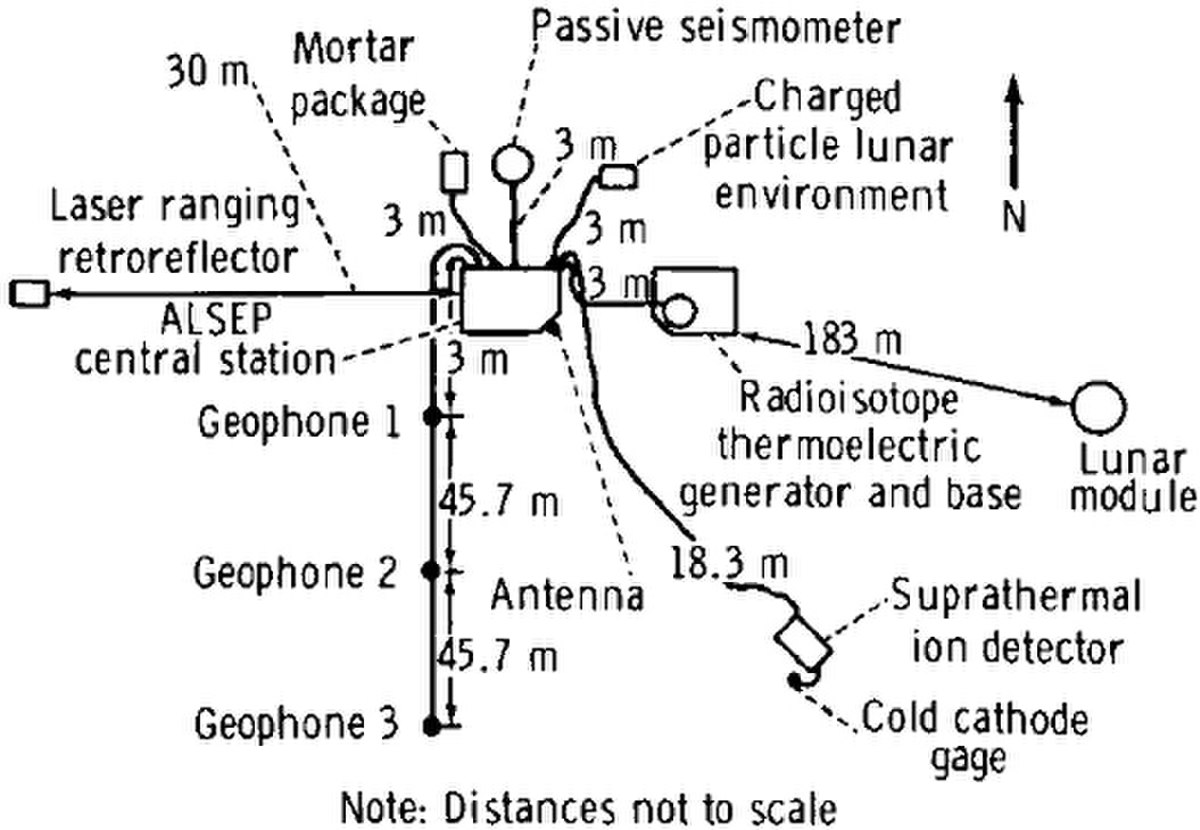

Schéma d'installation de l'ALSEP d'Apollo 14

Désignation	Photo	Remarques

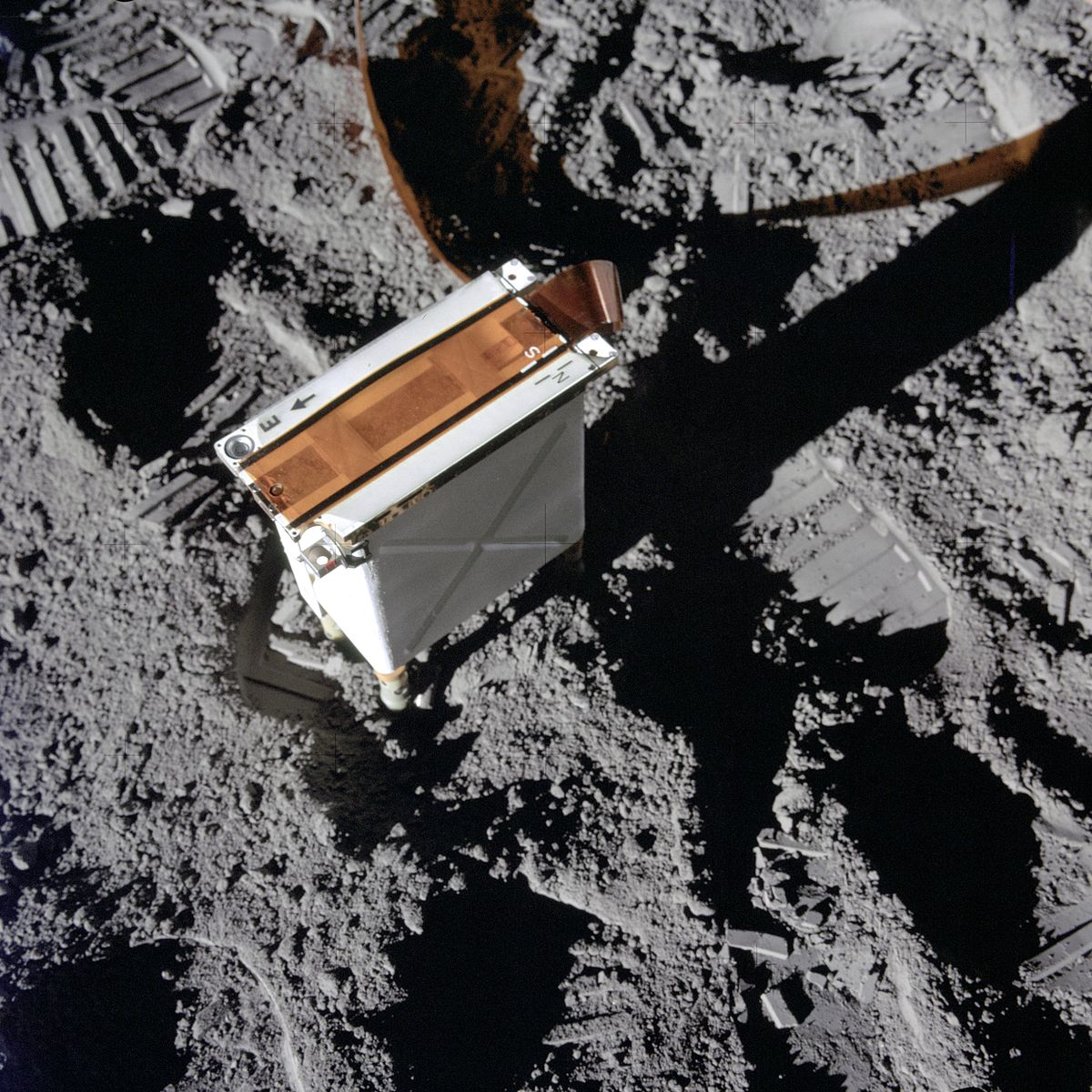

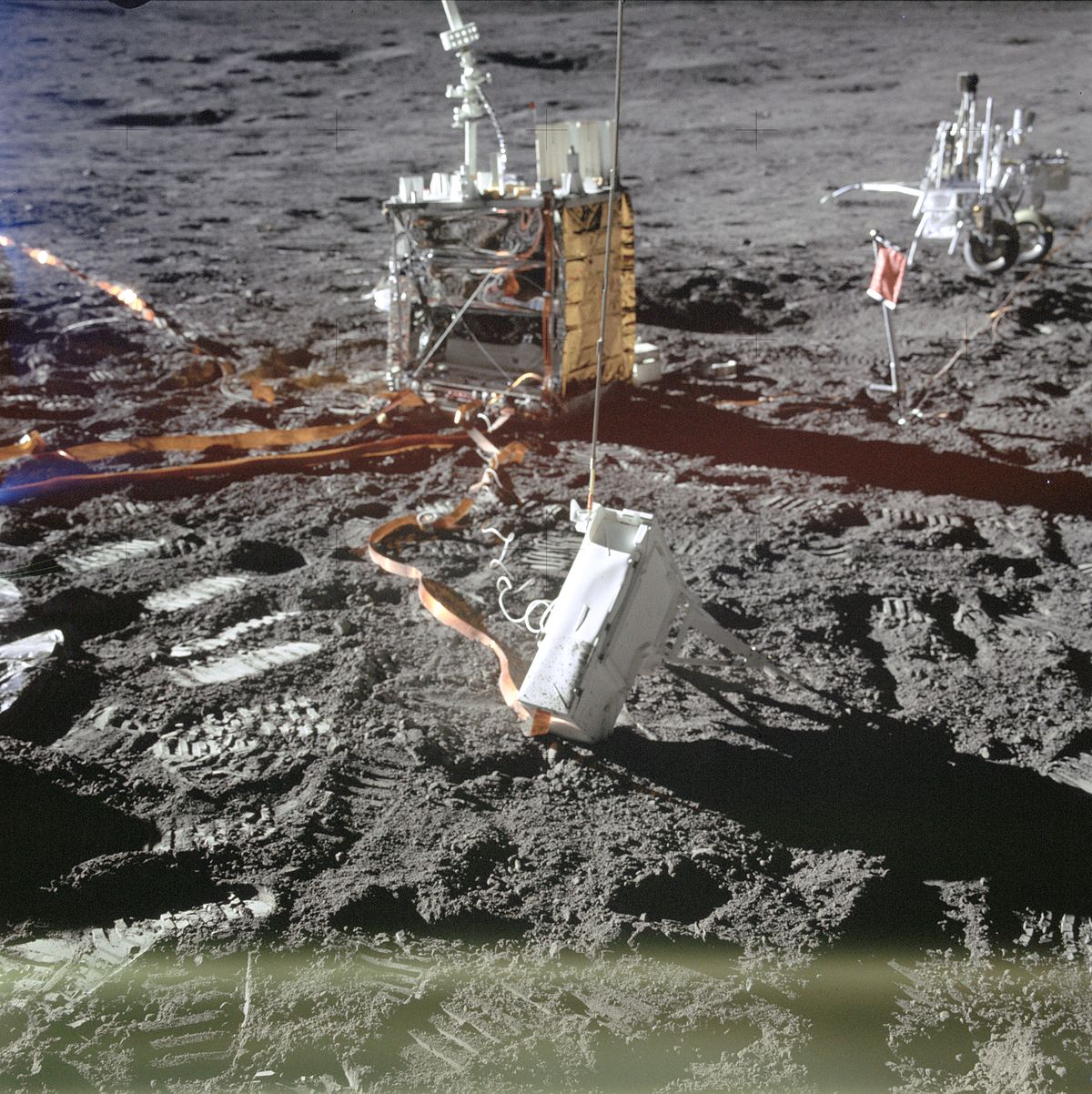

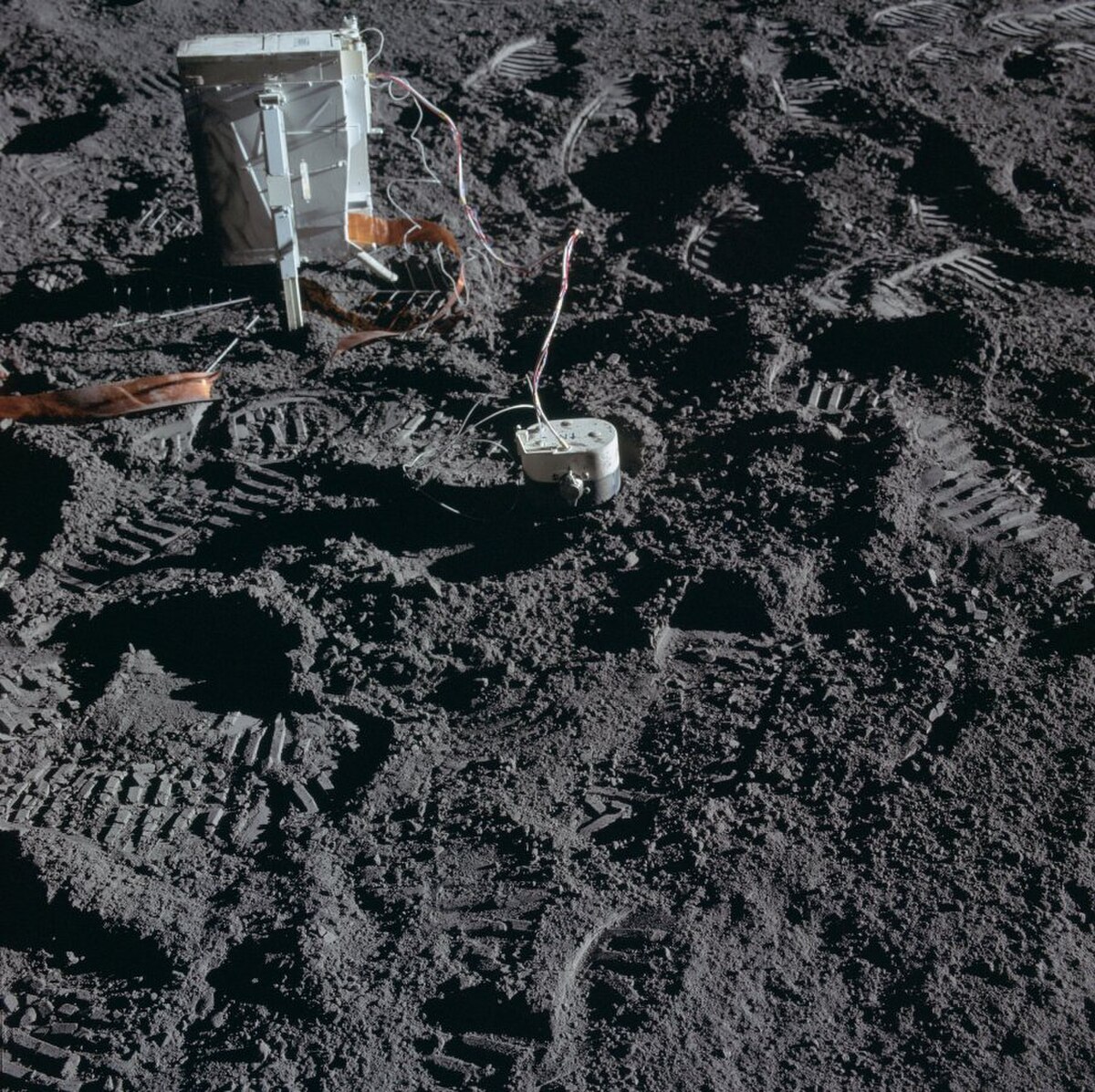

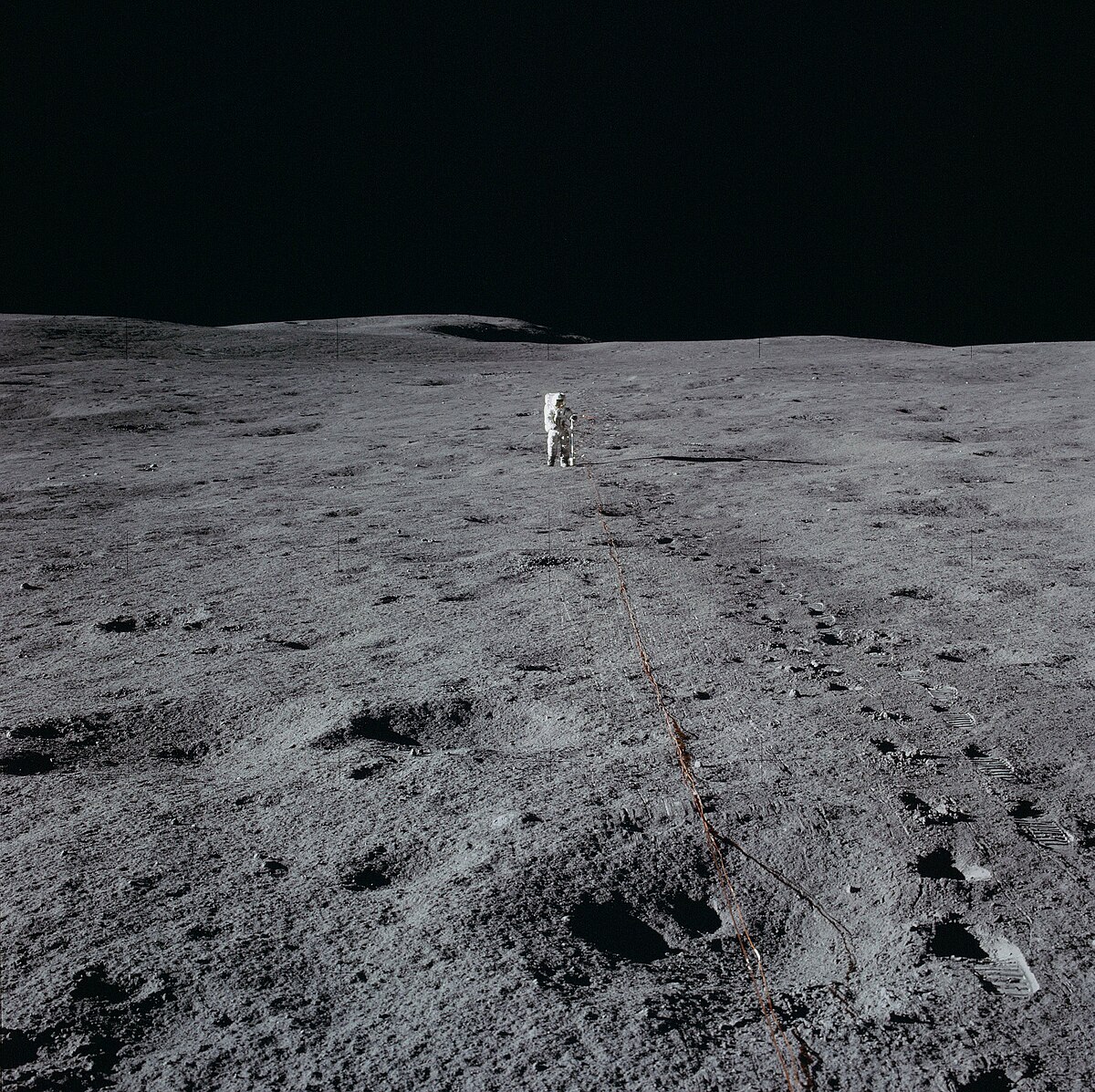

ASE		L'image du dessus montre le boitier du mortier. L'image du dessous montre le pilote du module lunaire Edgar Mitchell en train de faire fonctionner le marteau sismique. Le boitier du mortier, les géophones et le marteau sismique étaient stockés dans le premier paquet. Treize des 22 charges du marteau sismique purent être mises à feu. Aucune des quatre charges du mortier ne purent être tirées à cause d'un problème d'installation. Le centre de contrôle tenta d'effectuer leur mise à feu juste avant l'arrêt des ALSEP mais le système refusa de fonctionner sans doute à cause du temps écoulé depuis son installation.
CPLEE		Stocké dans le premier paquet.

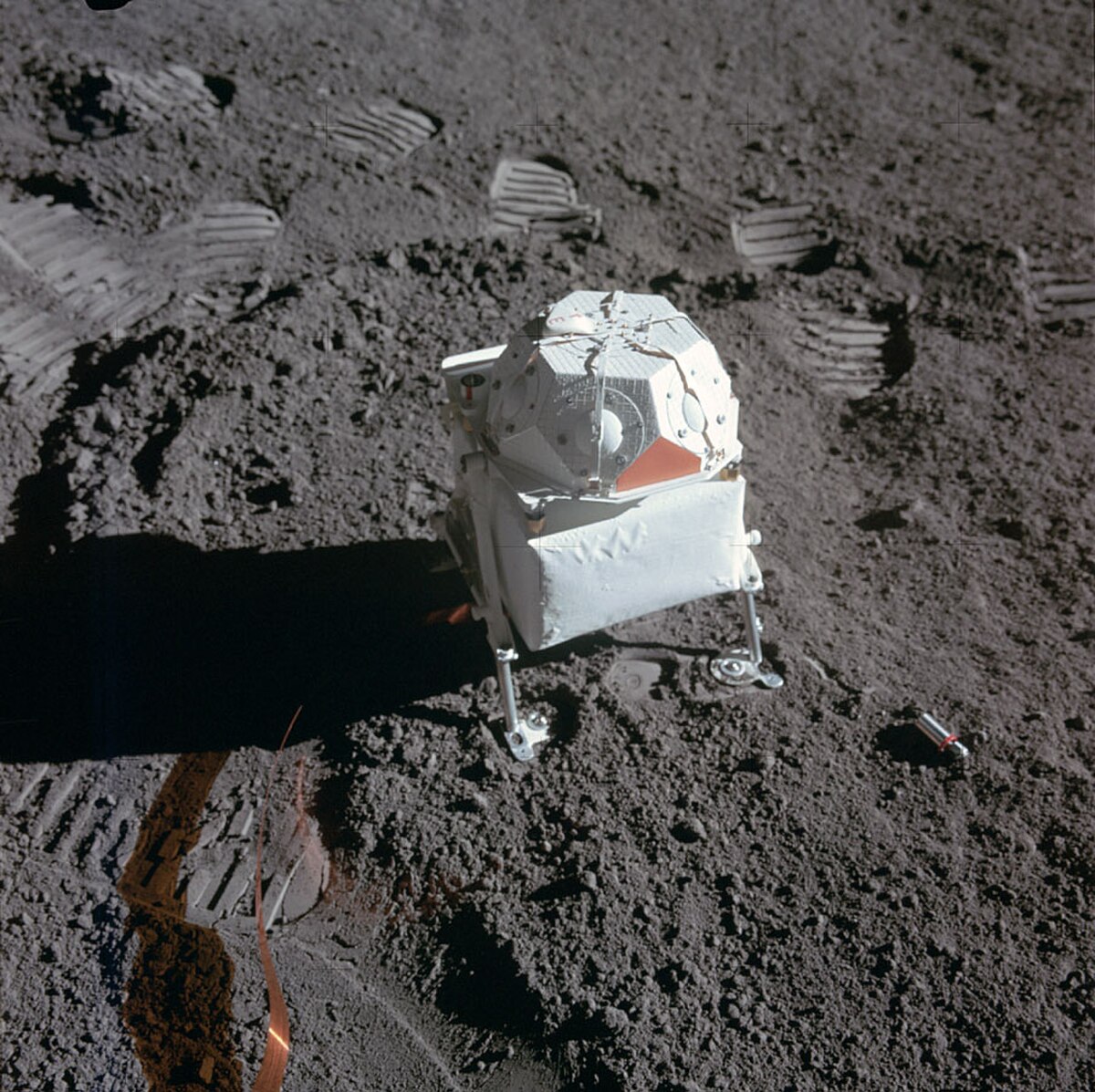

LRRR		Stocké dans le compartiment 1 du LEM et transporté séparément jusqu'au site de l'ALSEP.

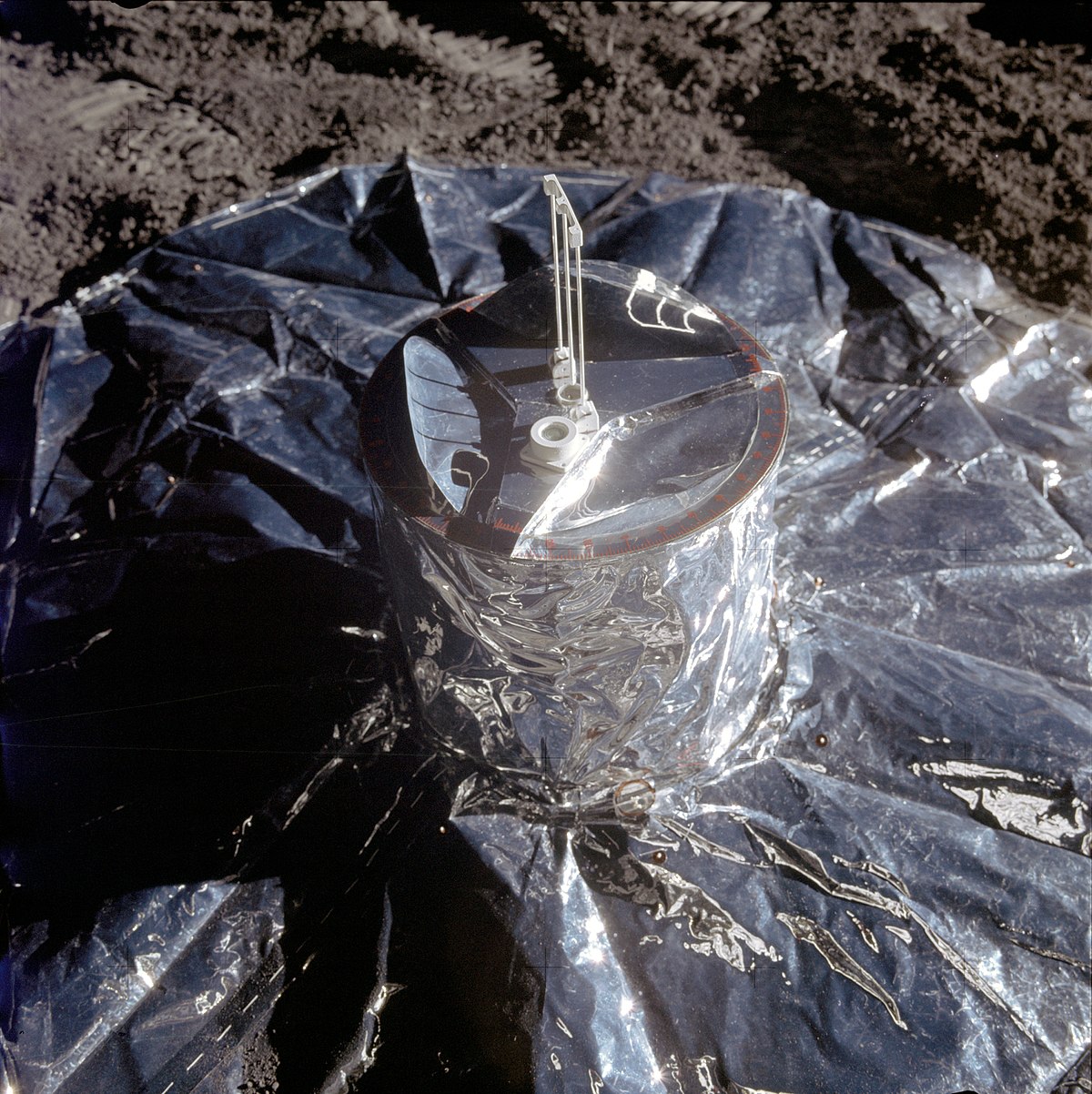

PSE		Stocké dans le premier paquet.
SIDE/CCIG		Stocké dans la sous-palette. Le SIDEZ est dans le coin supérieur gauche tandis que le CCIG est au centre de la photo.

Apollo 15

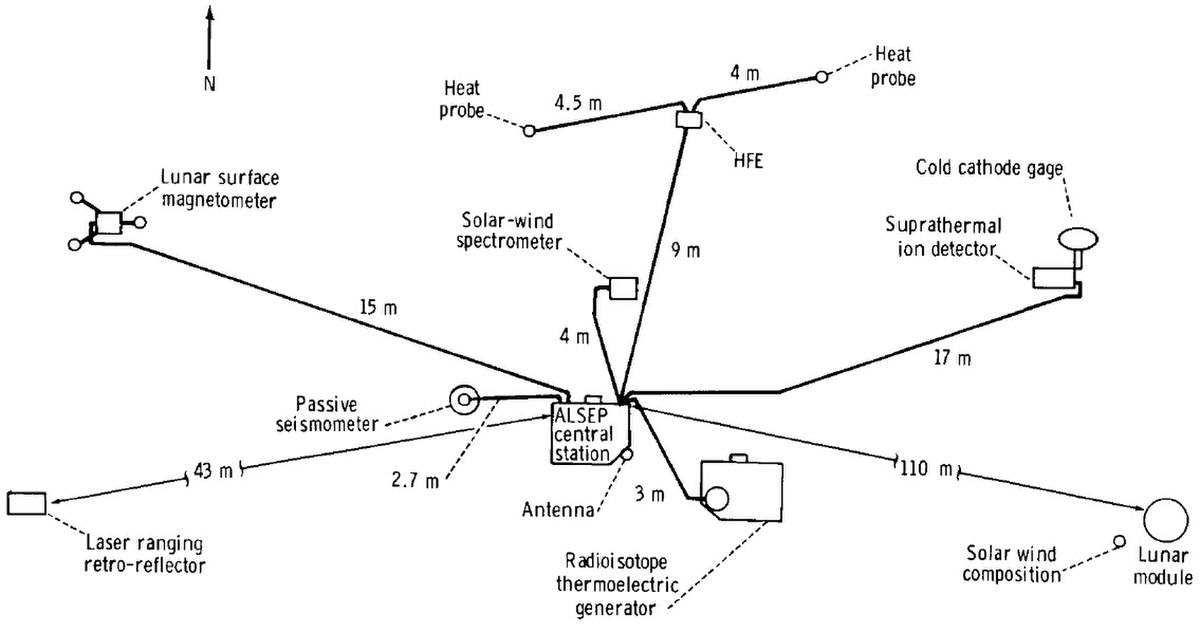

Schéma d'installation de l'ALSEP d'Apollo 15

Désignation	Photo	Remarques

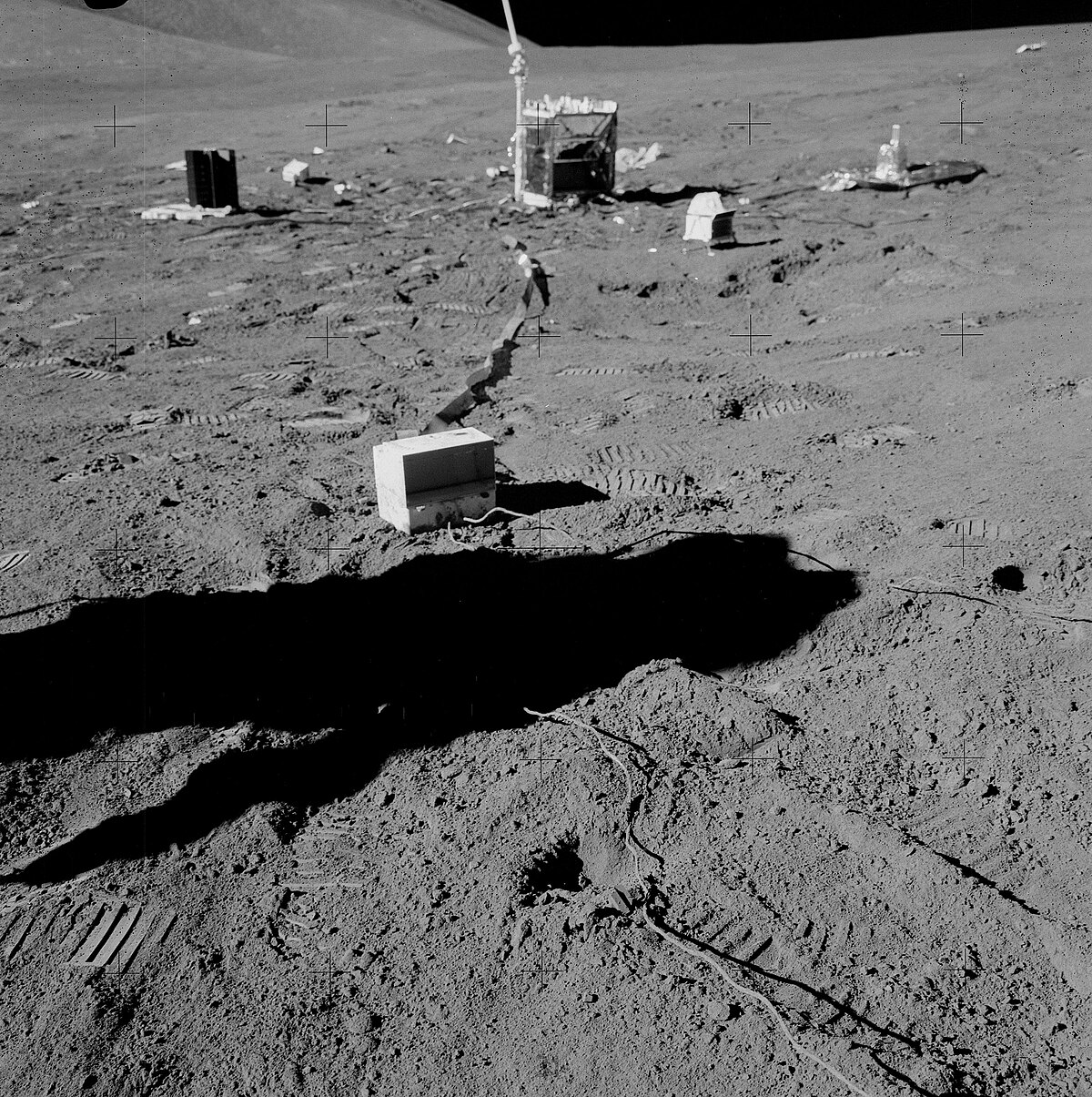

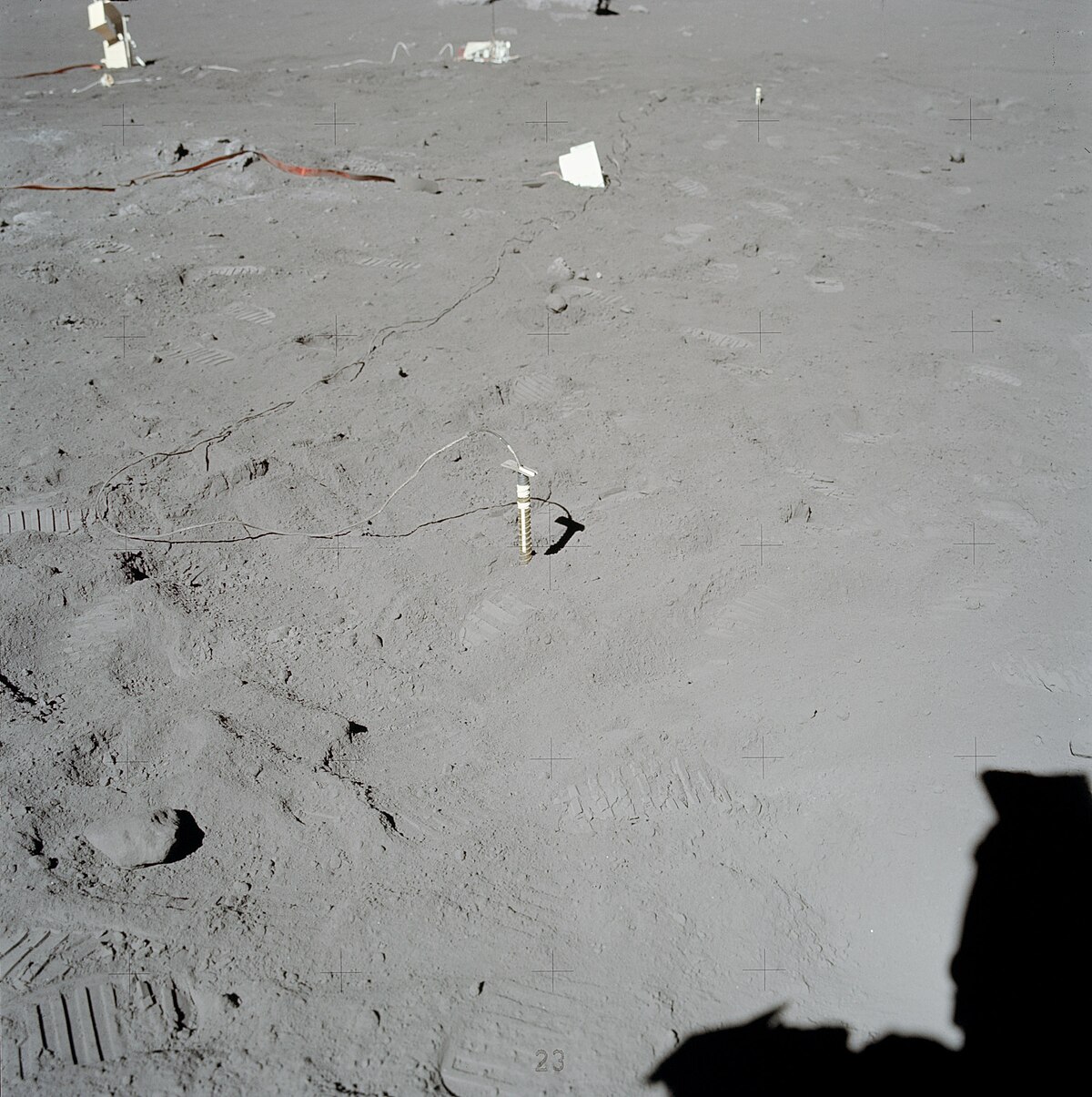

HFE		Le boitier électronique est situé au centre la photo. Deux câbles le relient à chaque capteur. Stocké dans le deuxième paquet. Les forages effectués pour installer les capteurs rencontrèrent plus de résistance que prévue. Ceux-ci ne purent pas être enfoncés à la profondeur demandée. Les données recueillies ne purent pas être exploitées jusqu'à ce qu'elles puissent être comparées aux données recueillies par l'expérience similaire d'Apollo 17.

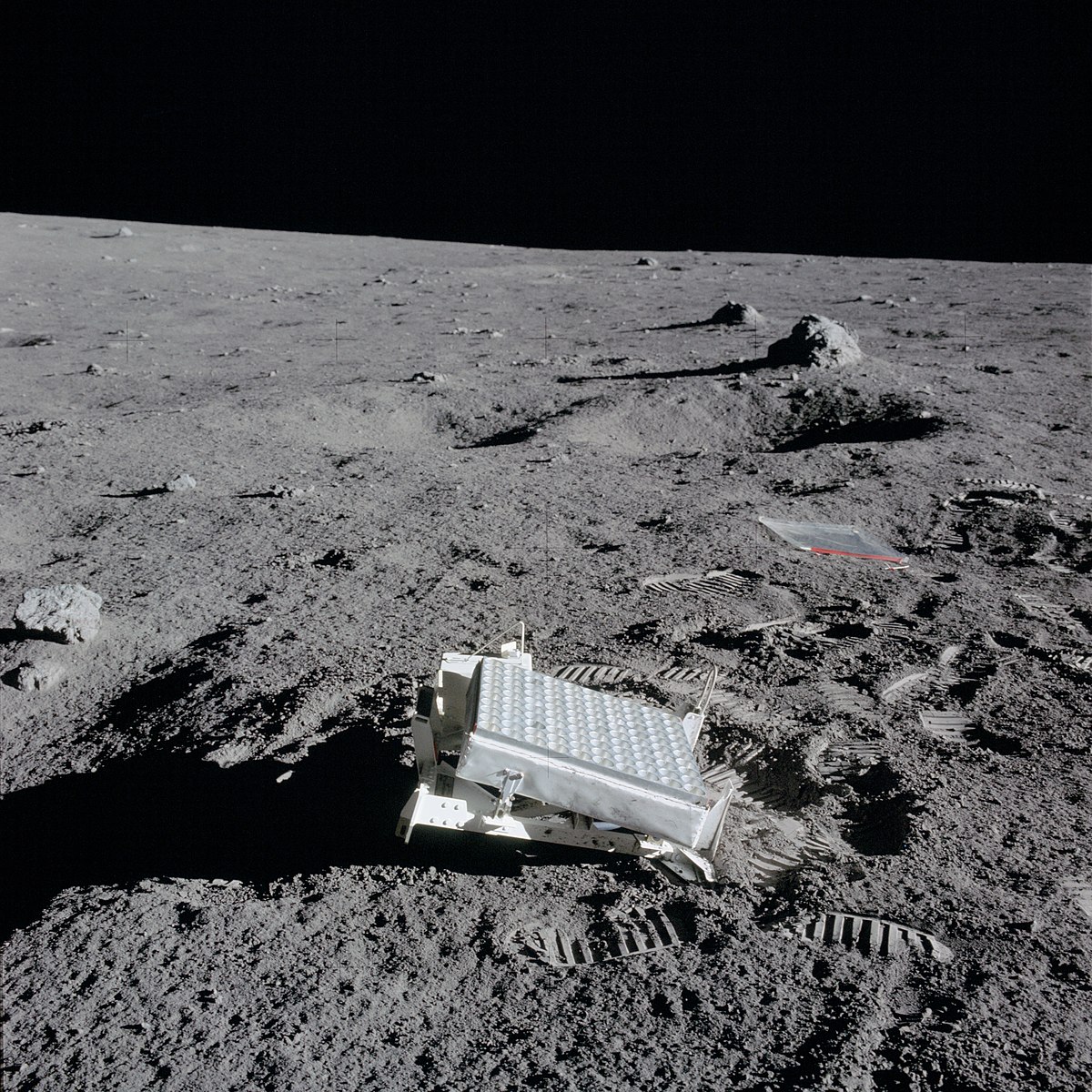

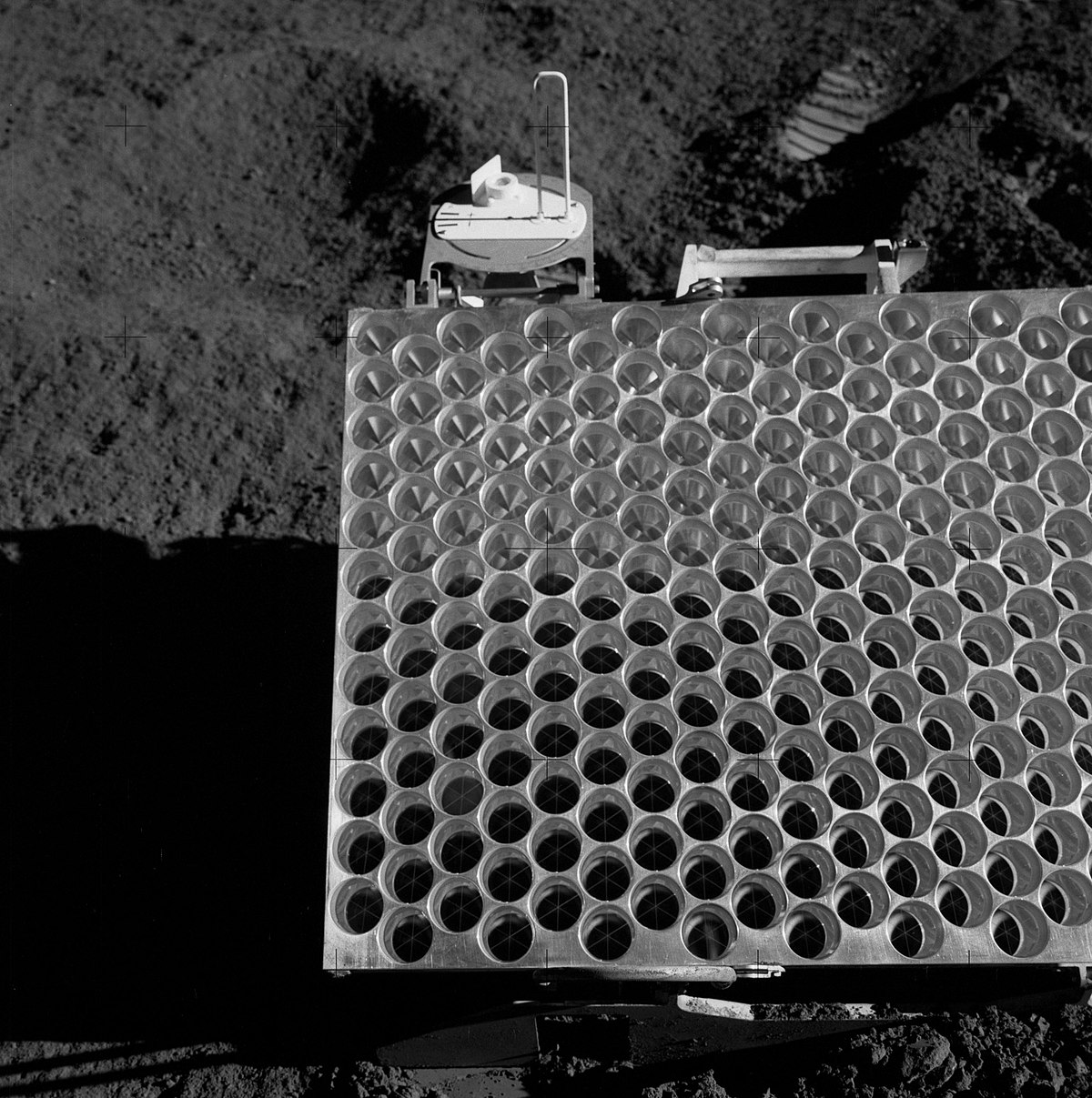

LRRR		Stocké dans le compartiment III du LEM et transporté jusqu'à son lieu d'installation à l'aide du rover lunaire.

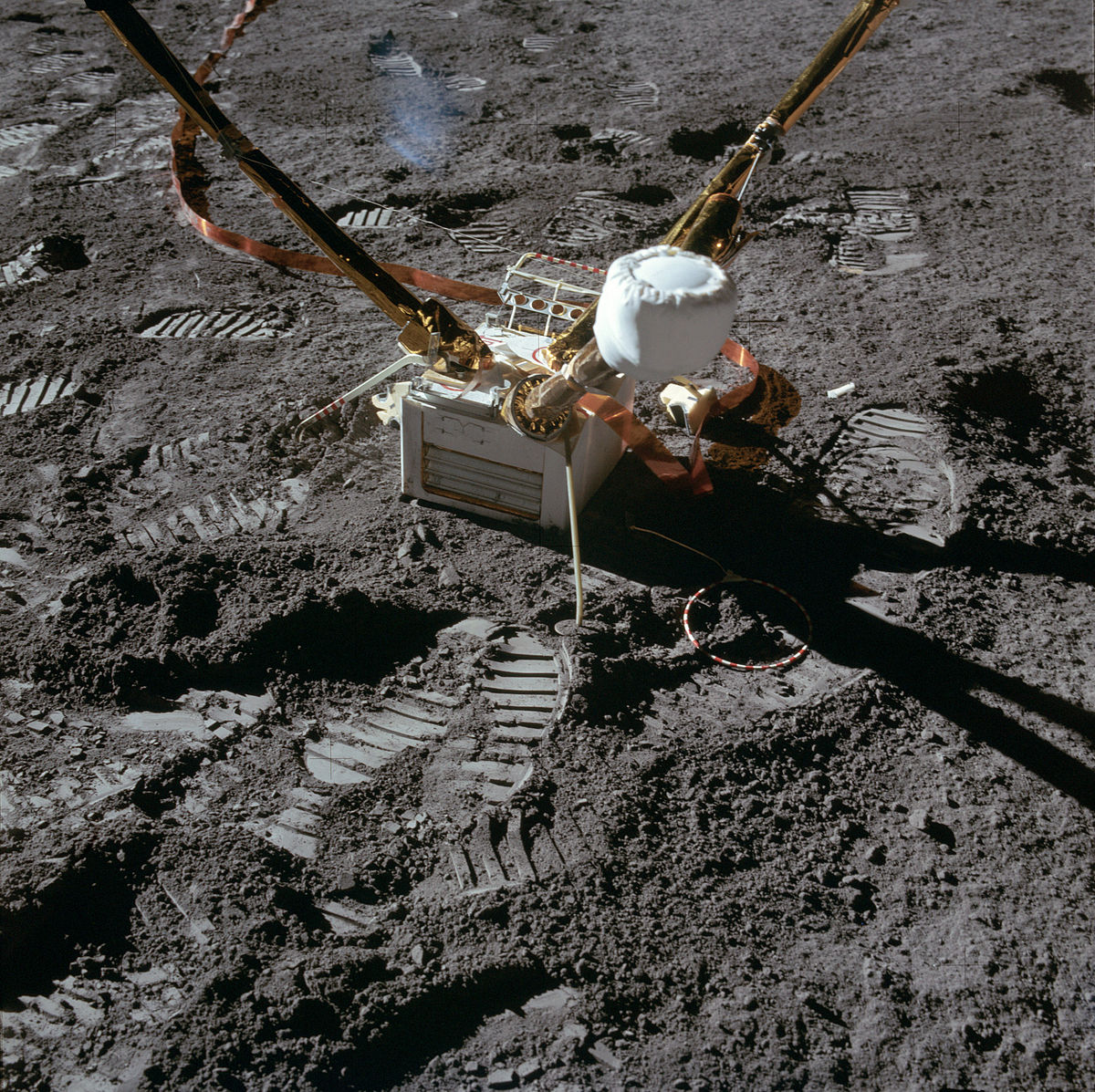

LSM		Stocké dans le premier paquet.

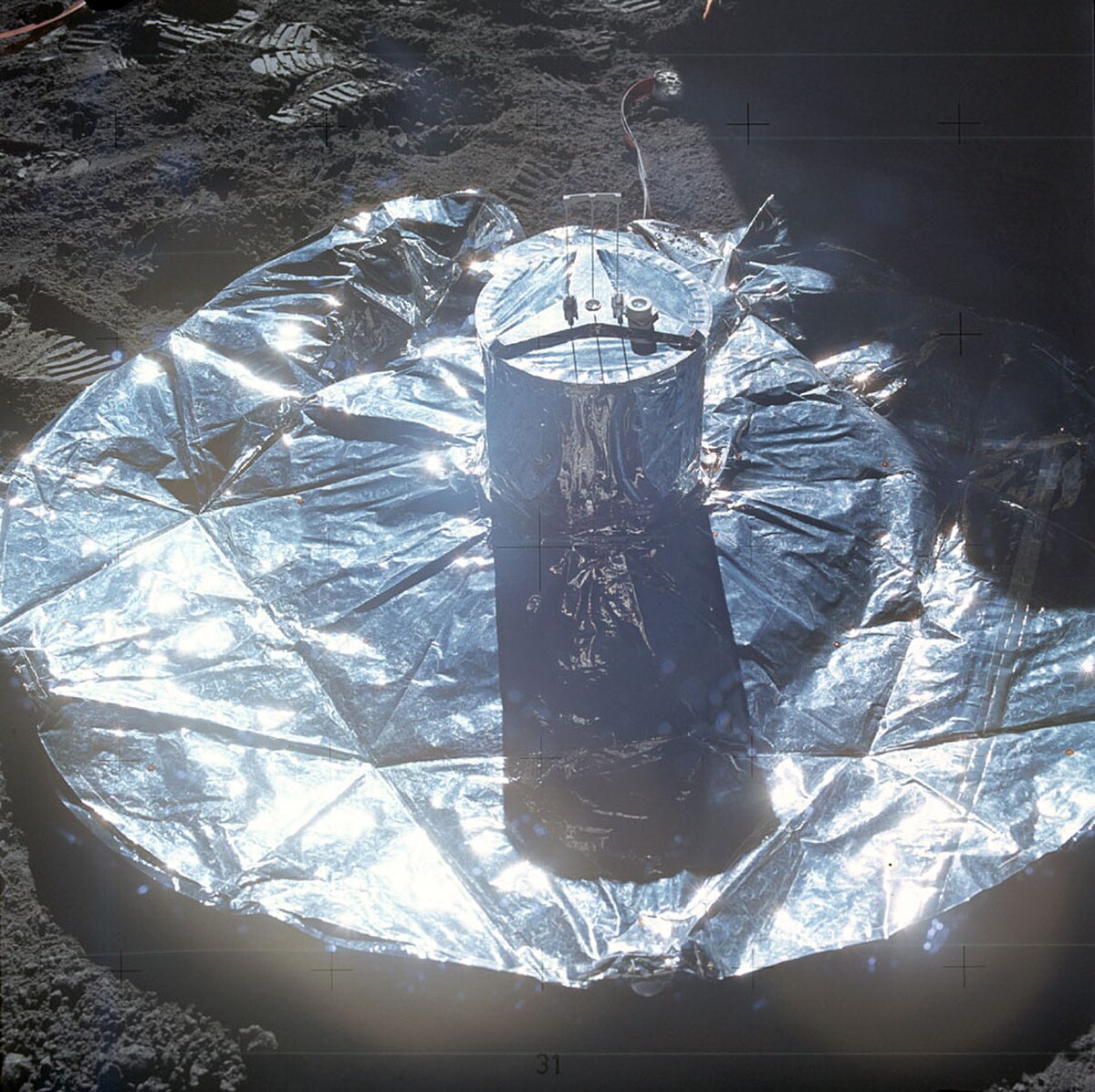

PSE		Stocké dans le premier paquet.
SWS		Stocké dans le premier paquet.
SIDE/CCIG		Le SIDE est à gauche tandis que le CCIG est sur sa droite. Stocké avec la sous-palette. On remarque l'inclinaison du SIDE. Celle-ci est volontaire du fait de la latitude du site d'atterrissage d'Apollo 15. On remarque également la tige reliant le SIDE et le CCIG. Cette nouvelle configuration résulte d'une demande des astronautes des missions précédentes qui eurent du mal à installer SIDE/CCIG qui étaient à l'époque reliés uniquement pas le câblage.

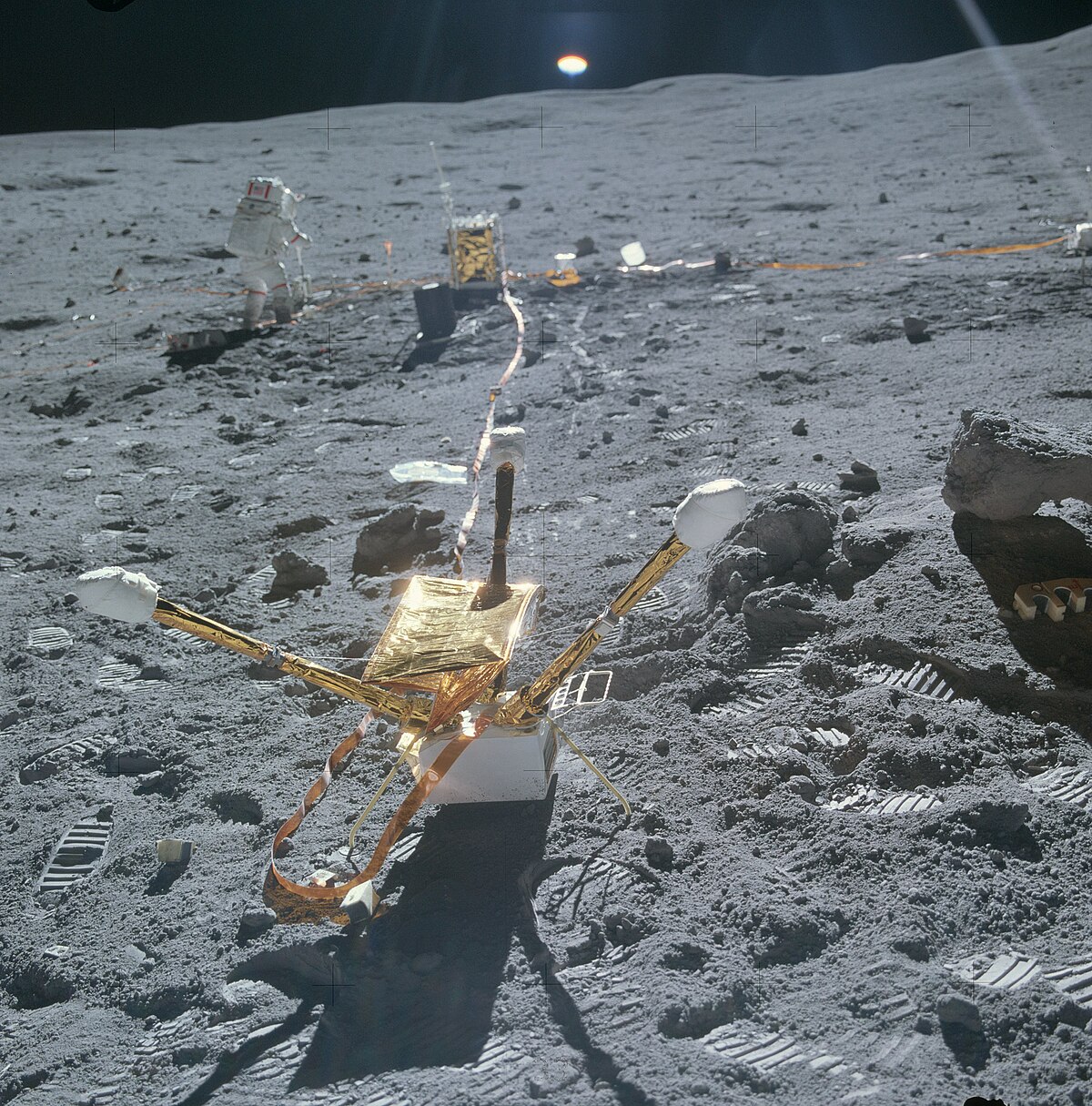

L'antenne articulée était stockée dans la sous-palette. Les instruments de l'ALSEP, la perche de transport et les outils étaient stockés dans le deuxième paquet.

Apollo 16

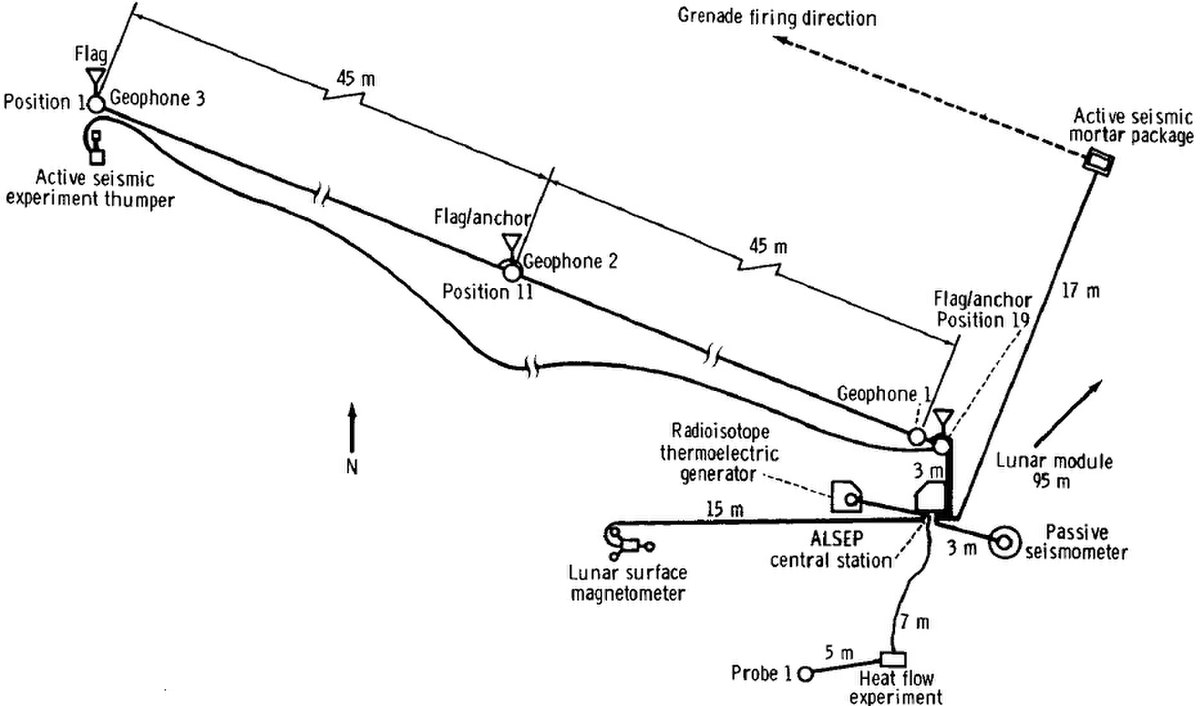

Schéma d'installation de l'ALSEP d'Apollo 16

Désignation	Photo	Remarques

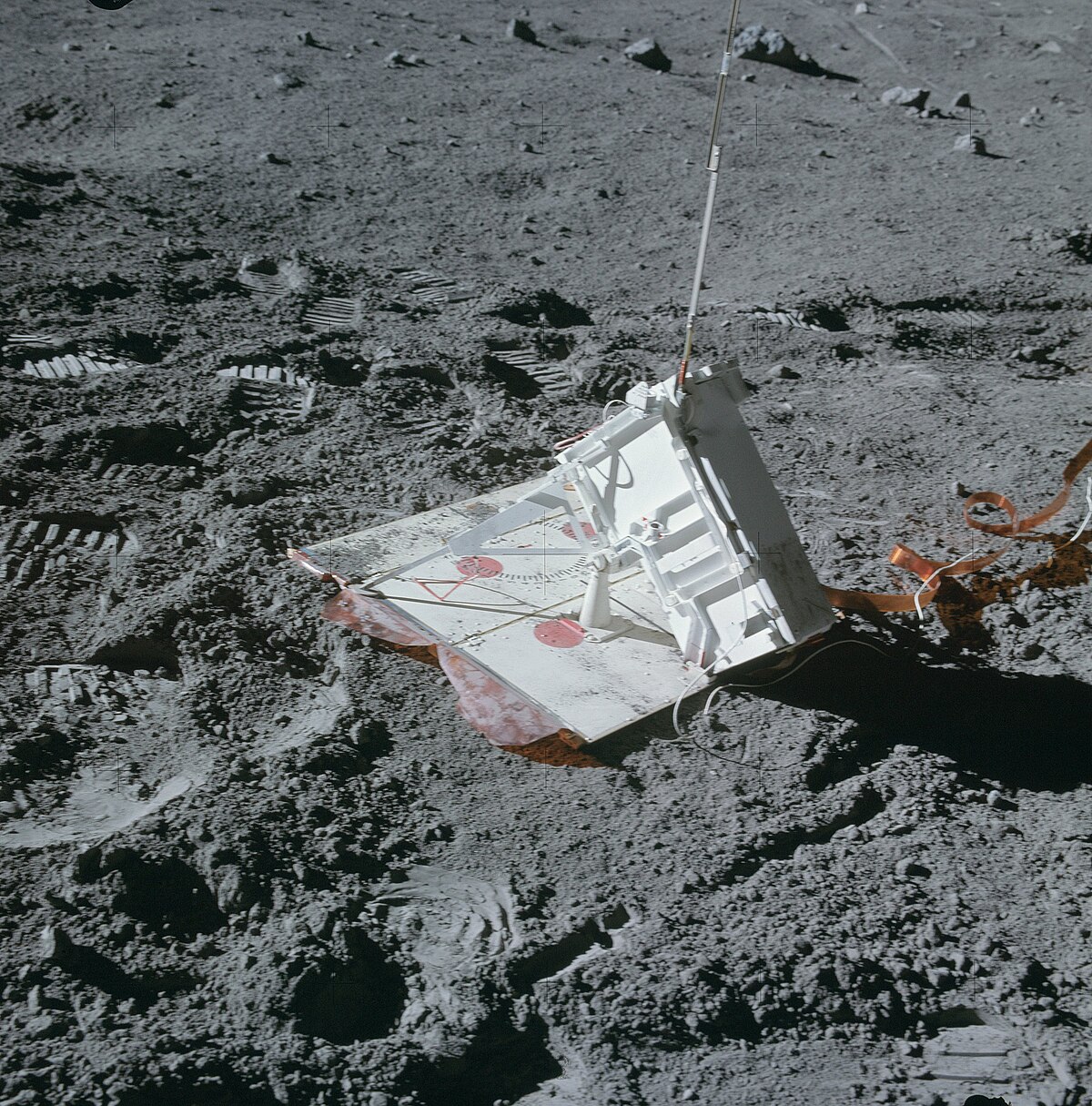

ASE		La photo montre le boitier contenant le mortier. On remarque la nouvelle embase utilisée qui doit permettre d'éviter les problèmes rencontrés avec Apollo 14. Le mortier, les géophones et le systèmes contenant les petites charges sont stockés dans le premier paquet. L'embase du boîtier contenant le mortier est stocké dans le second paquet. Après le lancement des trois premières charges le capteur d'inclinaison se dérégla et il fut décidé de ne pas tirer la quatrième charge. Dix-neuf charges du marteau sismique purent être tirées.

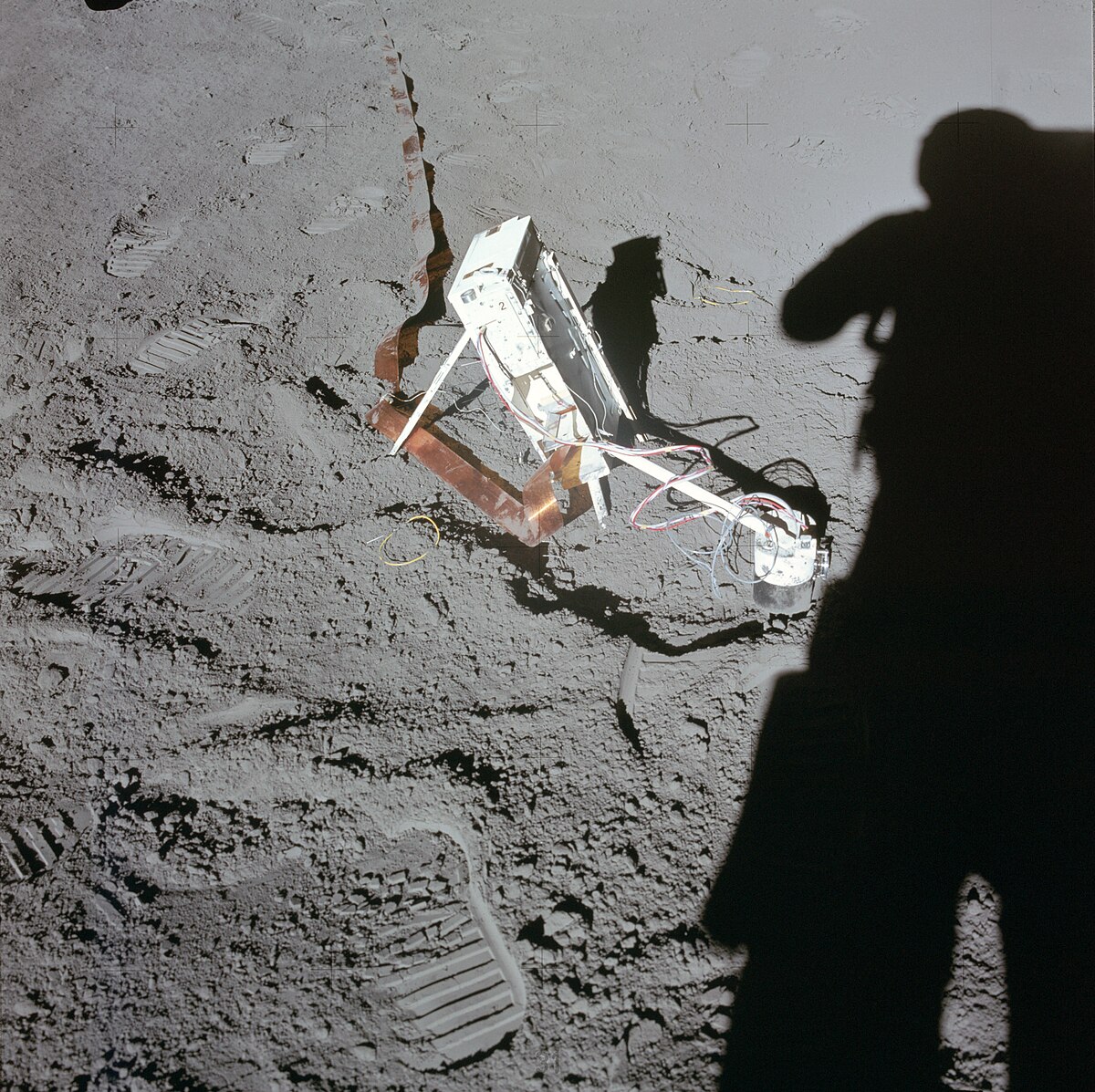

HFE		La photo montre une des sondes de l'instrument de mesure des flux thermiques. Stocké dans le deuxième paquet. Après avoir mis en place une des sondes, le commandant John Young se prit les pieds dans le câble qui reliait l'instrument au poste central. Le câble fut arraché de sa connexion et aucune réparation ne put être effectuée.
LSM		Stocké dans le premier paquet.

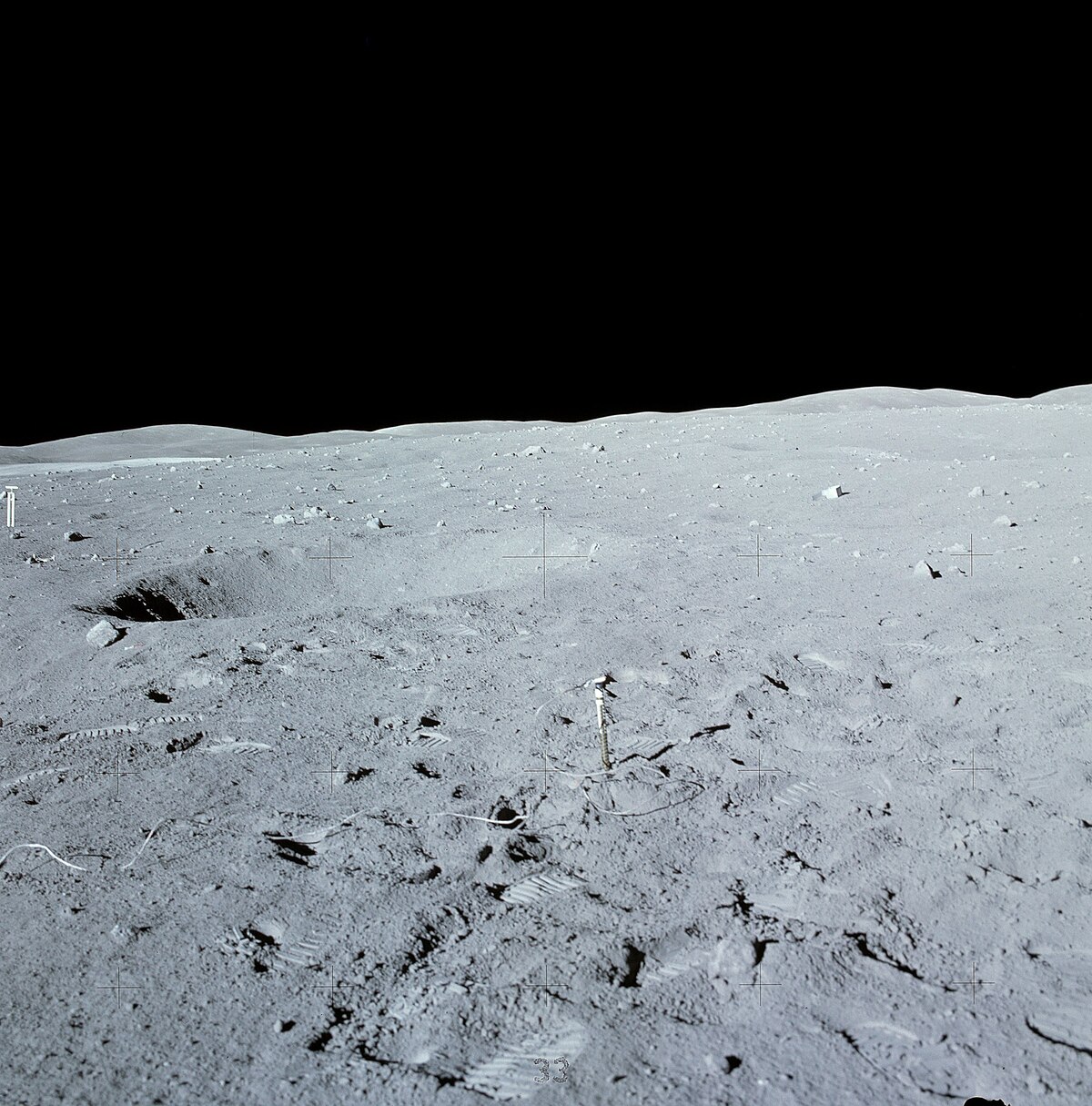

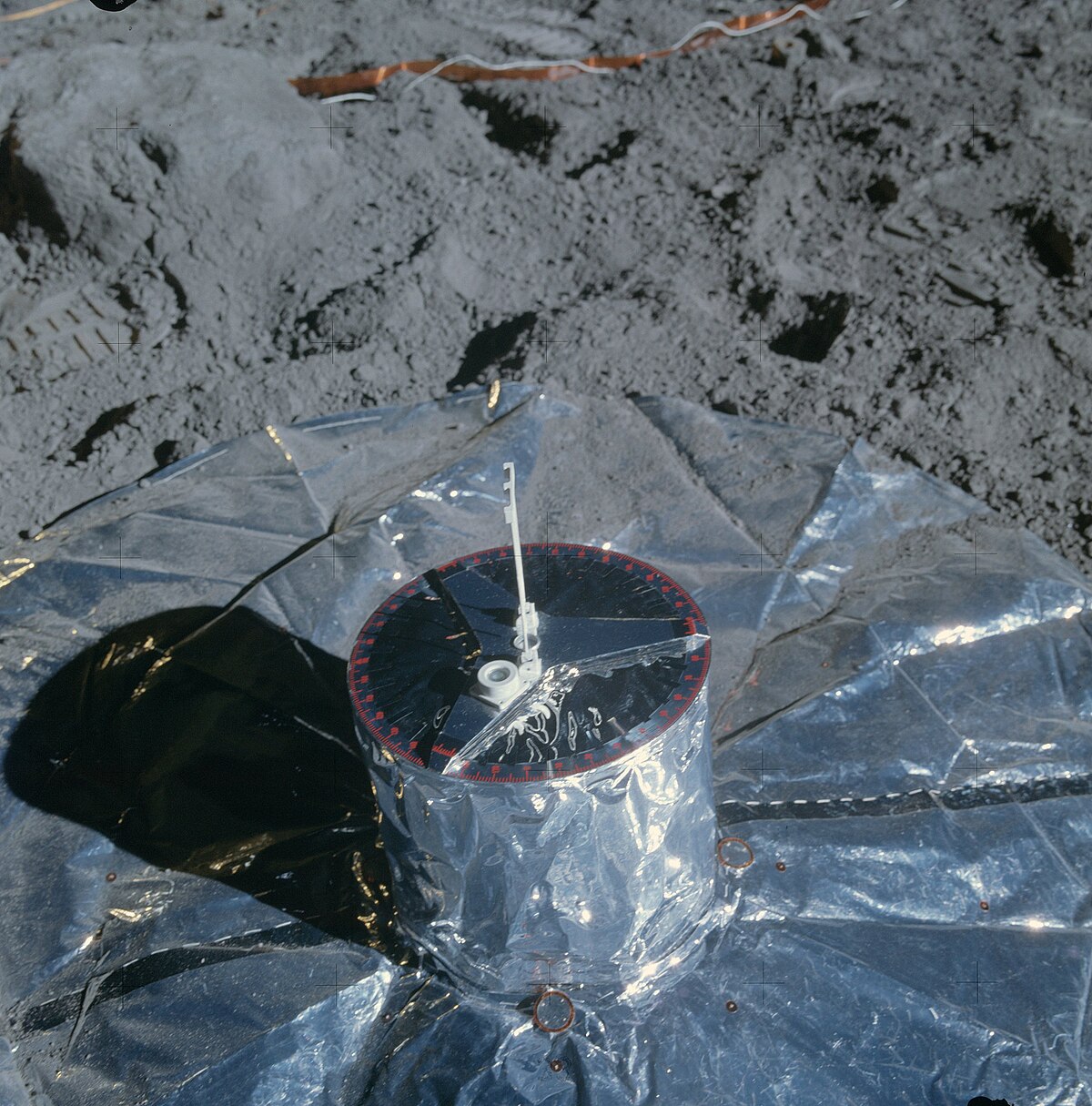

PSE		Stocké dans le premier paquet.

Apollo 17

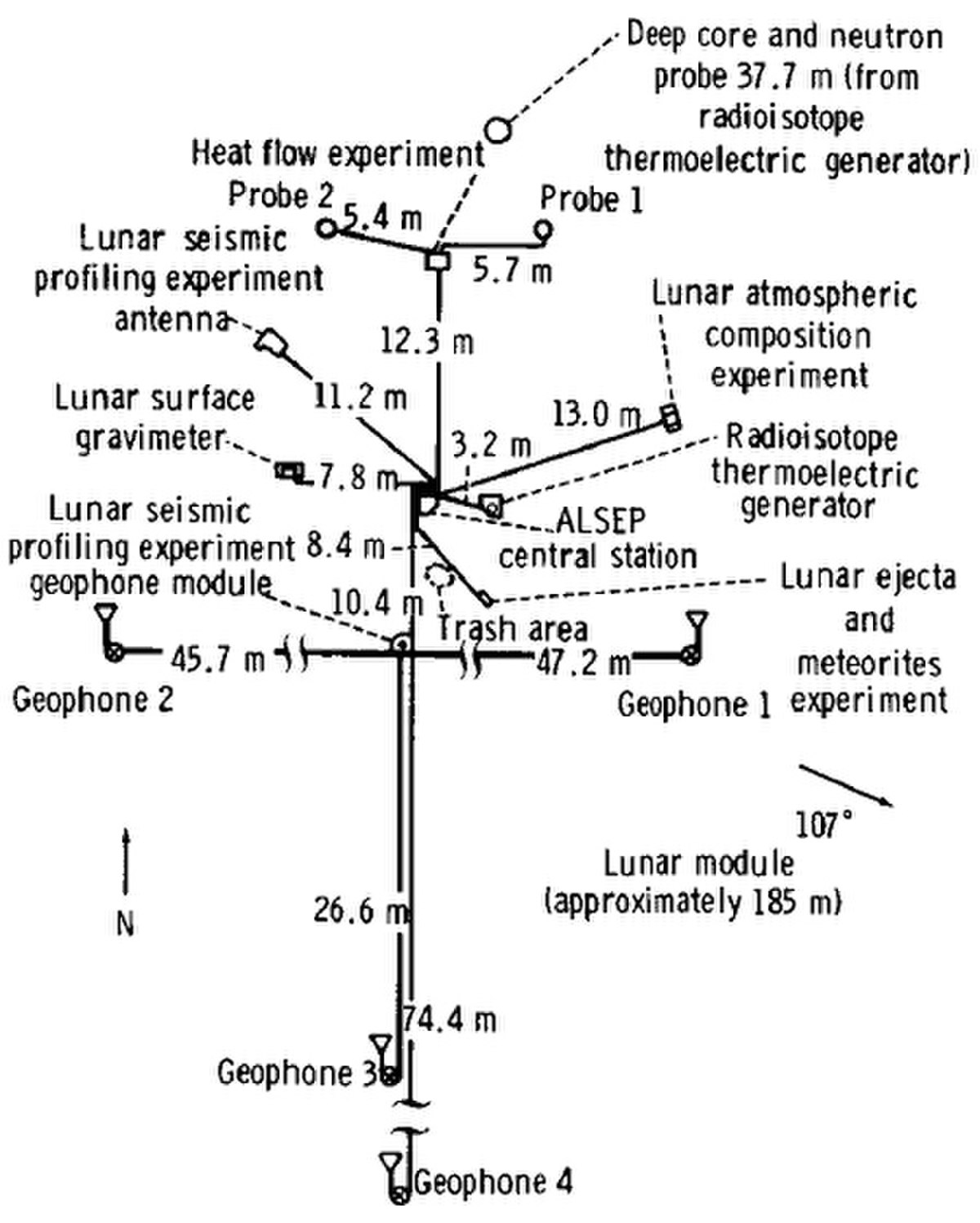

Schéma d'installation de l'ALSEP d'Apollo 17

Désignation	Photo	Remarques

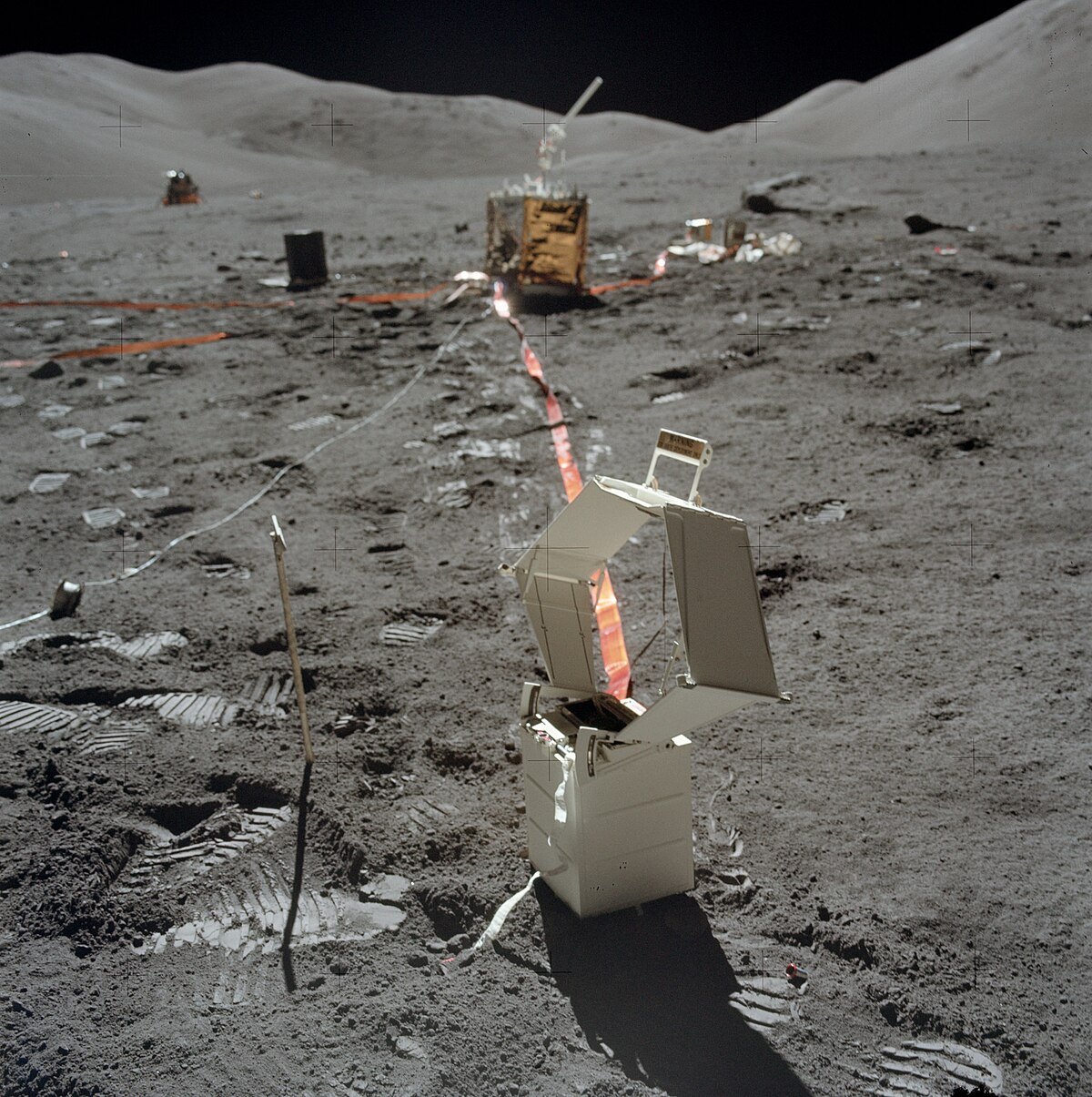

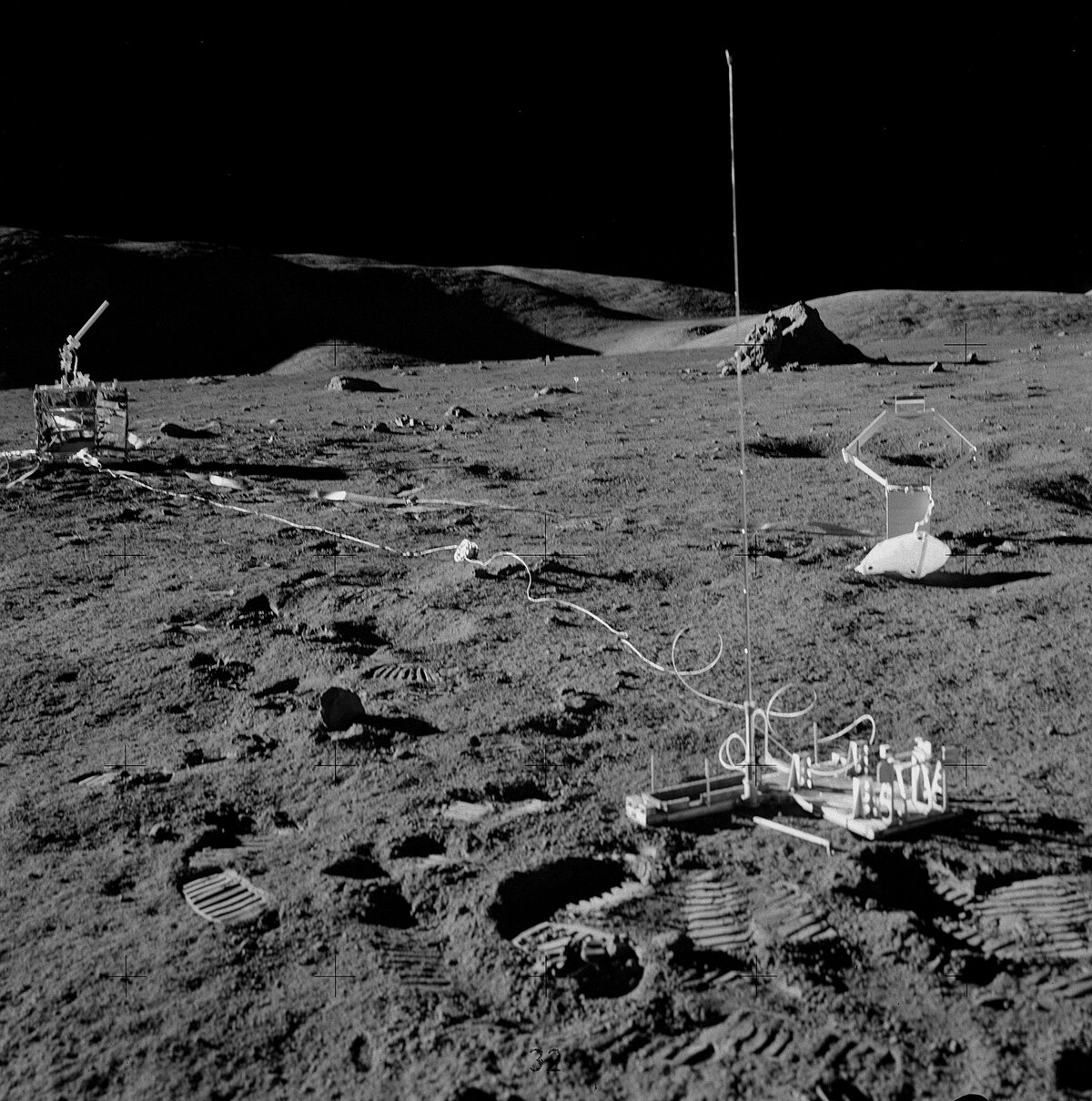

HFE		On distingue une des sondes au premier plan; le boitier et l'autre sonde sont visibles en arrière plan.
LACE

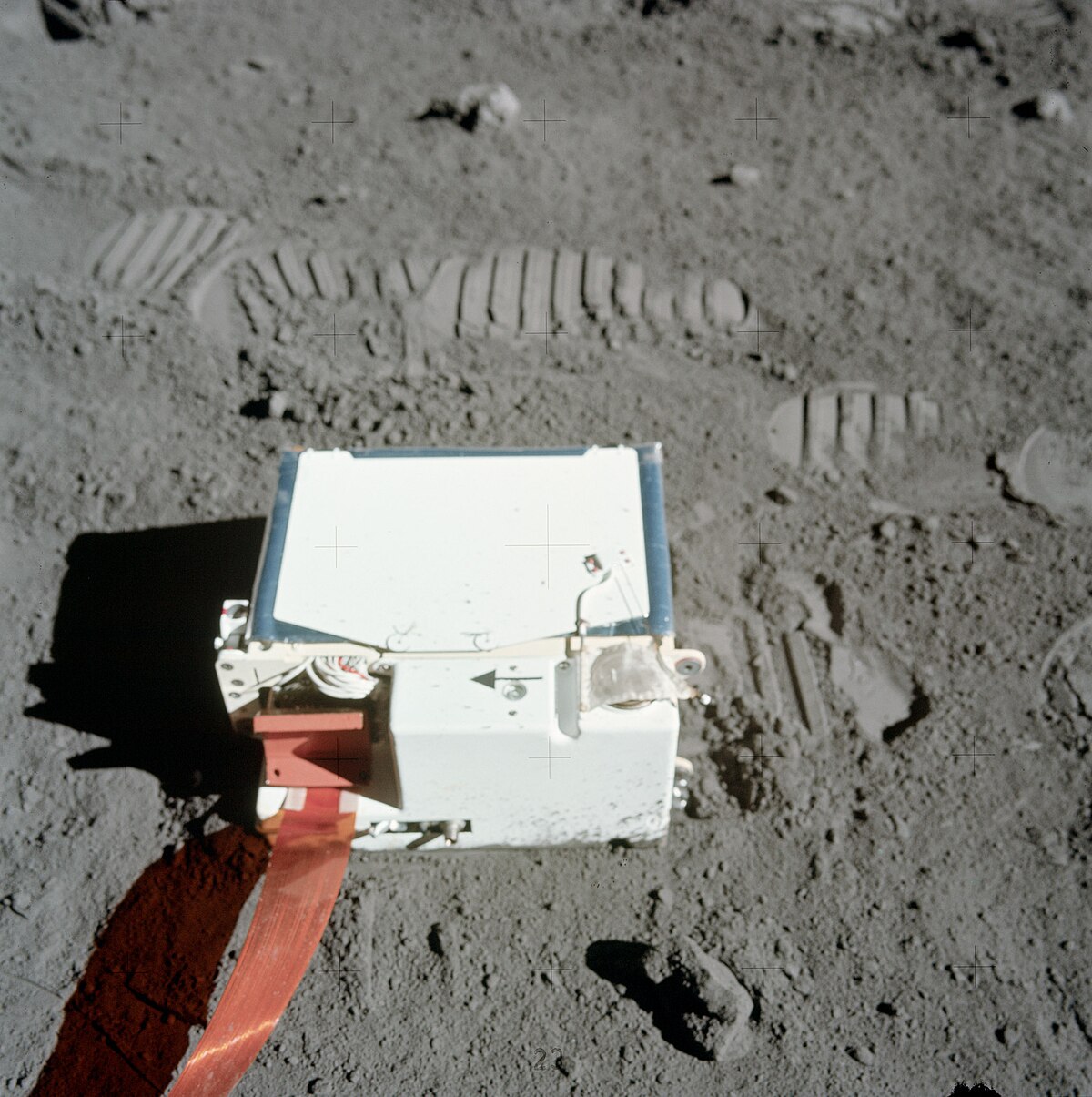

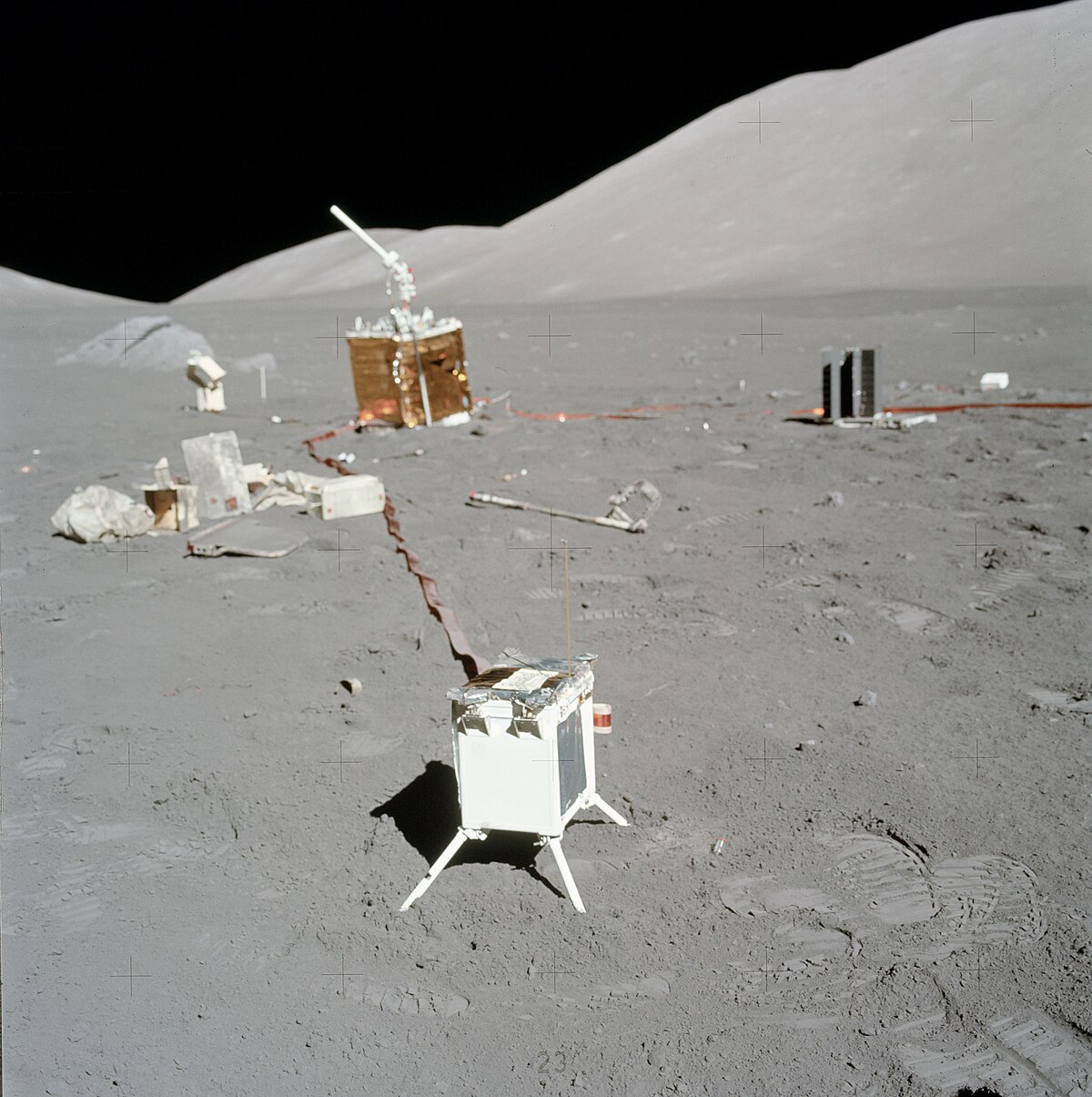

LEAM		Le LEAM est au premier plan. La validité scientifique des données recueillies par cette expérience fut mise en doute à cause de certaines données manifestement fausses.

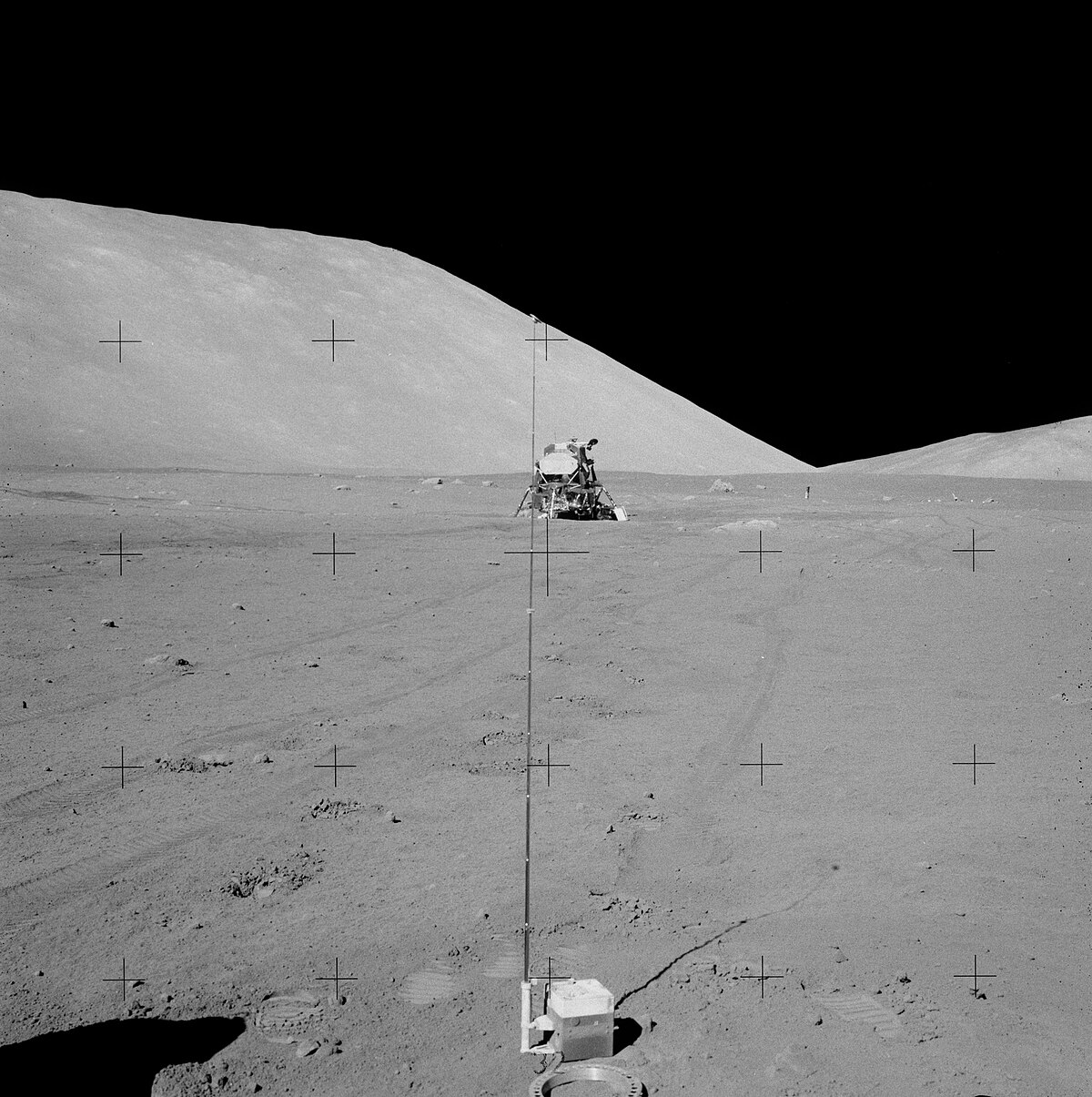

LSPE		L'image du dessus montre l'antenne du LSPE au premier plan. L'image inférieure montre l'une des charges explosives.
LSG		À cause d'une erreur de conception, cette expérience n'a pu réaliser les mesures prévues.
