NVIS - Définition

Radiocommunications nationales

Pour établir des radiocommunications nationales dans la bande 2 à 16 MHz la puissance est à répartir à l’intérieur d'une zone de 1000 km autour de la station d’émission (à la place d’une zone de 240 km autour de la station en local). Il ne s'agit plus de NVIS au sens strict mais toujours d'une propagation par réflexion unique.

Plusieurs types d’antennes sont utilisables, par exemple :

• Les antennes NVIS décrites plus haut, mais sans réflecteur, inclinées de 30°, dont une extrémité du fil est à 1 à 2 mètre au-dessus du sol.
• L’antenne en "L" renversé élevée de plusieurs mètres au-dessus du sol, (entre 0,2 λ et 0,4 λ au-dessus du sol).
• L’antenne dipôle élevée entre 0,2 λ et 0,4 λ au-dessus du sol.
• L’antenne en "V inversé" dont les deux extrémités des fils sont à 1,8 mètres au-dessus du sol.
• L’antenne repliée, ou folded, inclinée de 30°, dont une extrémité est à 1,8 mètre au-dessus du sol.

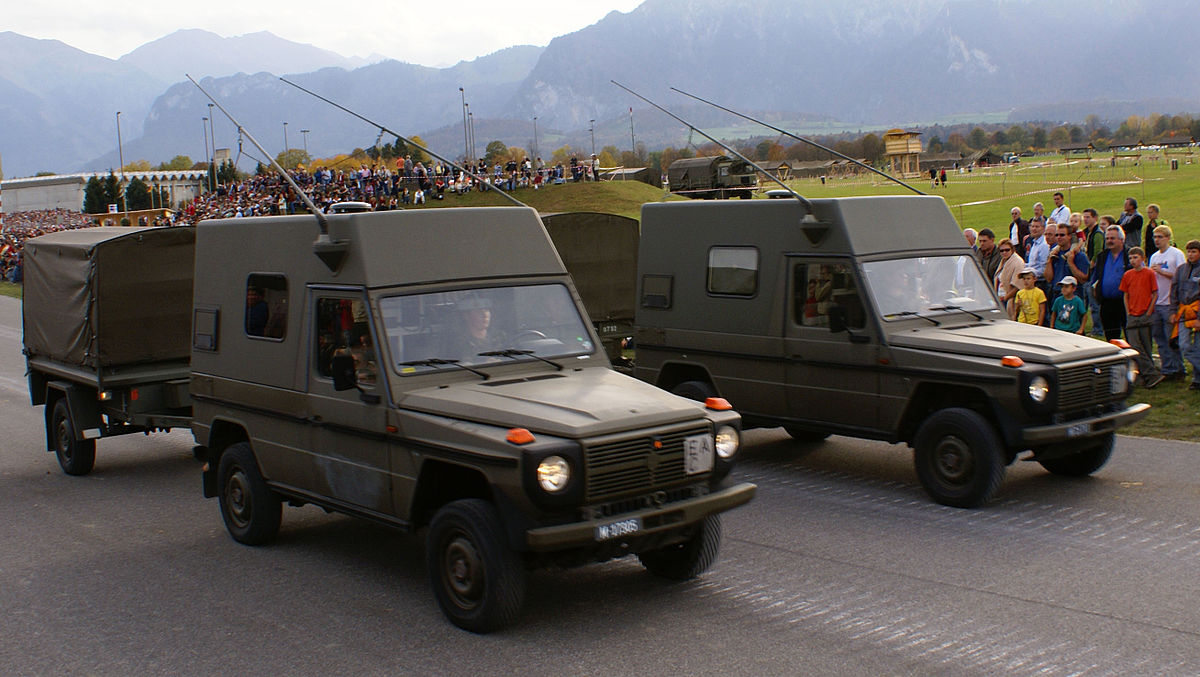

Antennes NVIS sur voitures.

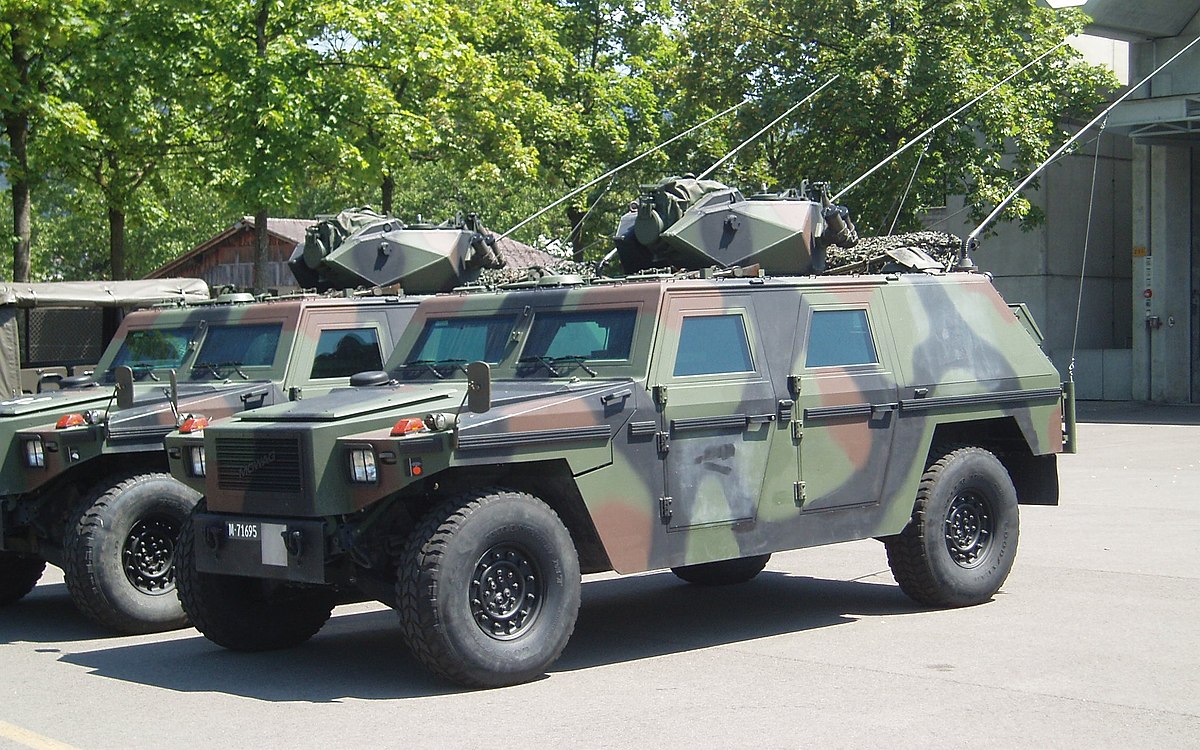

Antennes NVIS sur un camion.

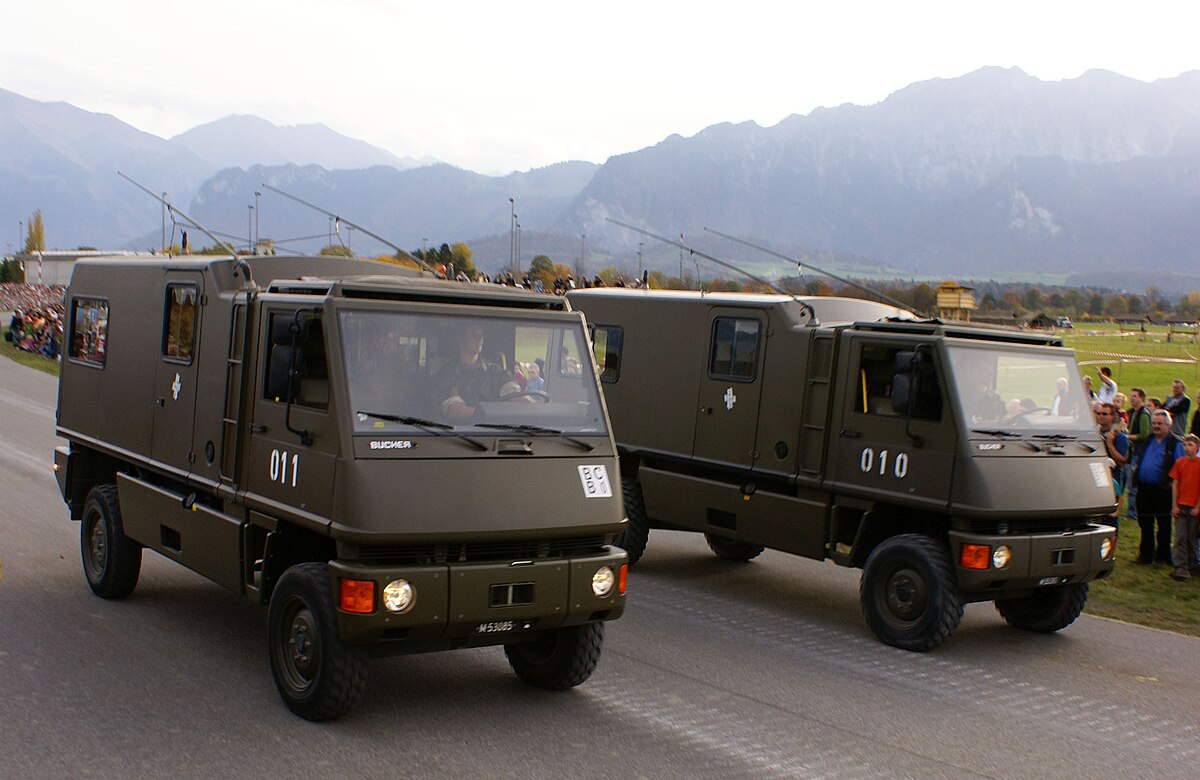

Antennes NVIS sur un camion.
