NVIS - Définition
La liste des auteurs de cet article est disponible ici.
Les antennes adaptées au NVIS
Une antenne horizontale érigée seulement à quelques mètres au-dessus du sol est bien adaptée à la propagation en direction du ciel.
Antenne de station fixe
Une antenne NVIS de station fixe peut être constituée par un dipôle tendu et érigé seulement à quelques mètres au-dessus du sol, associé à un réseau de réflecteurs au niveau du sol, par exemple:
- L'antenne replié ou folded.
C'est un dipôle réalisé en ruban 300 Ω (twin-lead) dont les deux conducteurs sont court-circuités aux extrémités, l'alimentation de ce dipôle s'effectue au centre de l'un des brins par un câble coaxial de 50 Ω. Ce dipôle de 0,5 λ tendu à 0,05 λ du sol, associé à un réseau de trois réflecteurs de 0,55 λ tendus sur le sol, parallèlement, à intervalle de 0,09 λ. La plage de fréquences utilisable est de 100 kHz pour un ROS de 2/1. Le gain d'une telle antenne en direction du ciel est d'environ 7 dB, avec une atténuation de 15 dB des signaux brouilleurs parvenant sous un angle très bas sur l'horizon. Deux stations équipées d'une telle antenne observeront, sur une liaison, un gain de 14 dB et une atténuation des brouillages de 15 dB, soit une amélioration du rapport signal-bruit de 29 dB par rapport à la même liaison réalisée à partir de dipôles conventionnels.
- Une antenne Levy de 2 fois 0,64 λ tendue à hauteur de: 0,05 λ du sol, associée au réseau de 3 réflecteurs au niveau du sol.
Antenne transportable
Dans cette application, l'antenne est démontable et remontable à volonté, le déplacement s'effectuant avec l'antenne démontée.
Ces antennes horizontales pour la bande 1,6 à 12 MHz fonctionnent en monopôle ou en dipôle et sont érigées seulement à quelques mètres au-dessus du sol (avec éventuellement un sol artificiel métallique ou un fil de masse parallèle et directement sous l'antenne et légèrement plus long (5%) que cette antenne). Elles sont accordées par une boîte de couplage.
Cette antenne monopôle ou dipôle a une longueur de 7 mètres ou plus alimentée par une boîte de couplage automatique. L'antenne est érigée seulement à quelques mètres au-dessus du navire. Capable de fonctionner dans les Bandes marines et sur la fréquence internationale de détresse 2182 kHz.
Antenne de véhicule terrestre
Pour les véhicules, l'antenne est plus courte, fixée sur le pare-choc, soit courbée au-dessus du véhicule et couplée en monopôle ou soit courbée au-dessus du sol, le fouet et le véhicule sont alors couplés en dipôle. La boîte de couplage automatique a une forte réactance inductive pour résonner dans la bande hectométrique.
propagation et fréquence utilisable

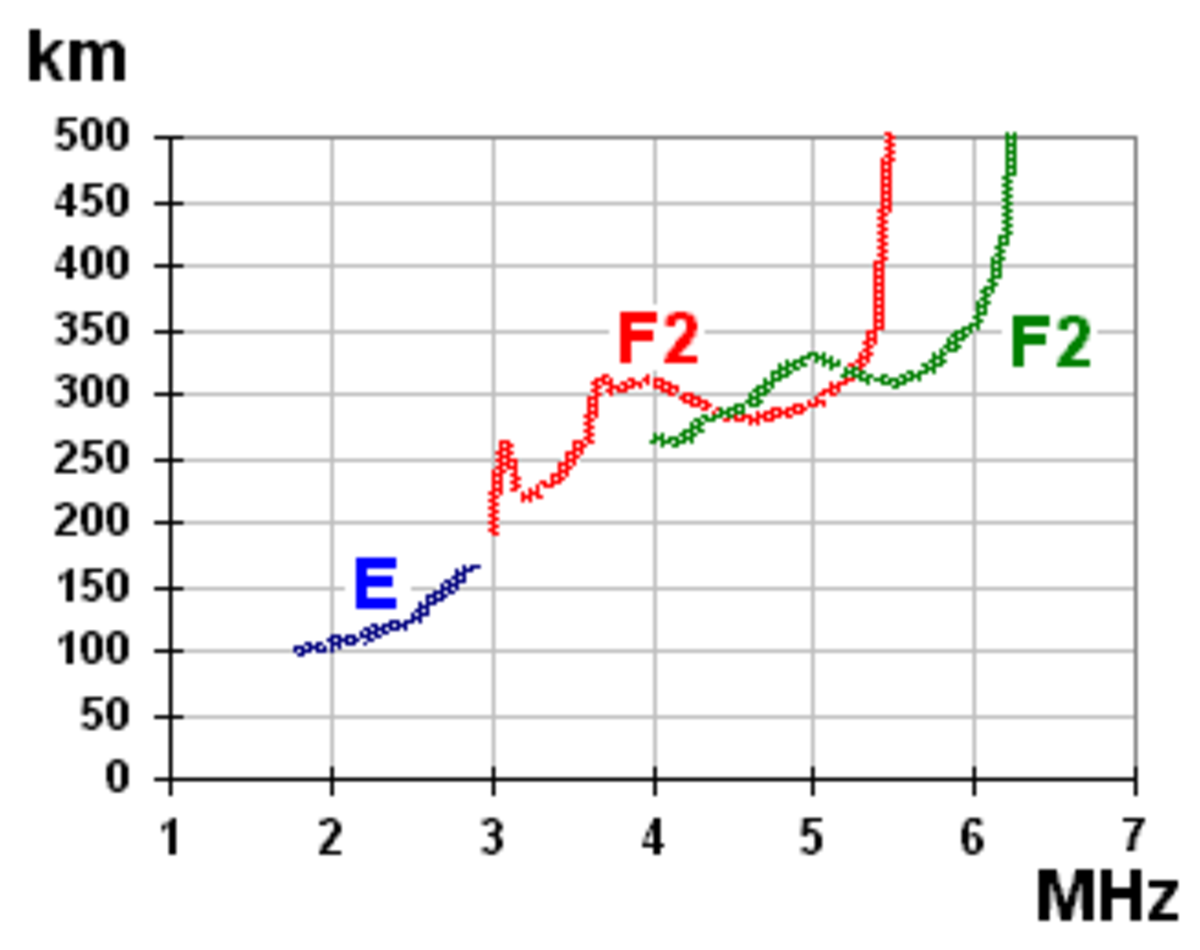

La propagation utilise une onde de ciel quasi verticale, éliminant ainsi la zone de silence présente dans d'autres modes de propagation en haute fréquence. La plupart de l’énergie produite par l'antenne NVIS sera ainsi réfractée par une couche ionisée du ciel vers la terre à l'intérieur d'une zone de 240 kilomètres autour de la station d’émission. Ceci ne peut être obtenu que par le choix d'une fréquence adaptée.
Pour obtenir la carte actualisée de la fréquence maximale d'utilisation:
En France la bande 1,6 à 6 MHz est généralement utilisable pour la propagation NVIS, alors que sous les tropiques c'est plutôt la bande 1 à 12 MHz.
