Structure
Il existe deux types de nanotubes de carbone :
- Les nanotubes de carbone monofeuillets, (en anglais Single-walled Carbon Nanotubes, SWNT) ;
- Les nanotubes de carbone multifeuillets, (en anglais Multi-walled Carbon Nanotubes, MWNT).
On parle aussi de nanotubes de carbones double-feuillets (en anglais double-walled carbon nanotubes, DWNT) aux propriétés à mi-chemin entre les deux types précédents.
Nanotubes de carbone monofeuillets (SWNT, single-walled nanotubes)
La structure d'un nanotube de carbone monofeuillet peut être représentée par un feuillet de graphène enroulé sur lui-même et fermé à ses deux extrémités par une demi-sphère. La façon dont le feuillet de graphène est replié sur lui-même définit un paramètre, appelé hélicité, qui fixe la structure du nanotube. L'hélicité permet de caractériser les différents types de nanotubes existants.
Enroulement

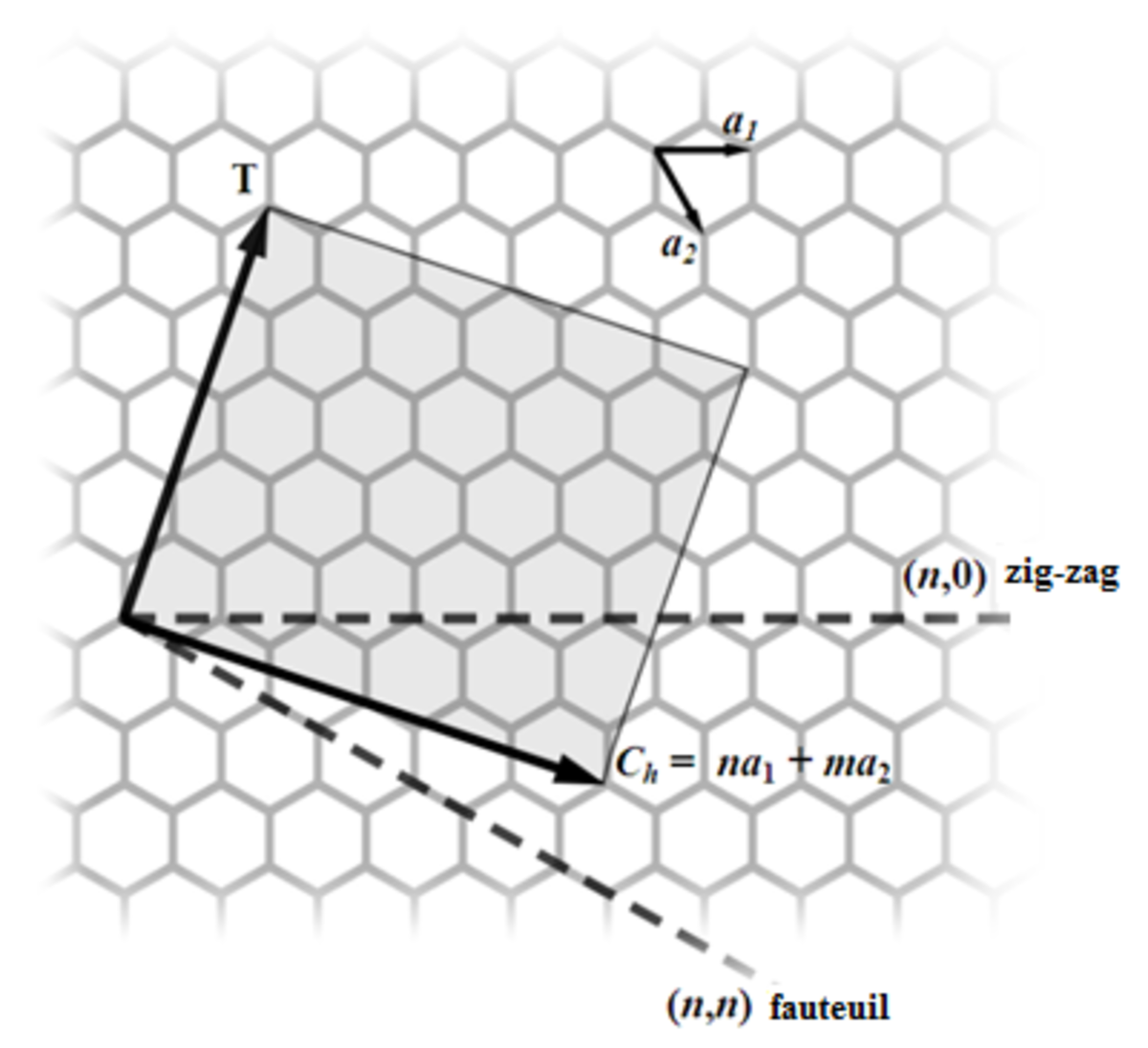

Le nanotube monofeuillet est donc constitué d'une feuille de graphène enroulée sur elle même. Cette feuille de graphène présente une structure de type nid-d'abeille, dont on peut donner 2 vecteurs directeurs, a1 et a2. On définit ensuite le vecteur de chiralité, Ch, axe selon lequel le graphène s'enroule pour former le nanotube. Ce vecteur peut donc être décomposé en deux composantes, selon les vecteurs a1 et a2. Soient m et n, les scalaires tels que Ch = n a1 + m a2.
Selon la valeur de ces 2 scalaires, 3 types d'enroulement, donc trois types de nanotubes peuvent être décrits :
- Si m=0, on dira que le nanotube a une structure de type « zig-zag »
- Si m=n, on dira que le nanotube a une structure de type « chaise »
- Dans tous les autres cas, on dira que le nanotube est « chiral ».
Ces différences d'hélicité donneront aux nanotubes de carbone des propriétés différentes. Notamment, en ce qui concerne les propriétés électriques. Un nanotube de carbone de chiralité (n,m) sera métallique si (2n + m) est un multiple de 3. Sinon, il sera semi-conducteur. Donc un nanotube de carbone chaise sera toujours métallique (car on a 2m+m) tandis qu'un nanotube zig-zag ou chiral sera soit métallique, soit semi-conducteur.
Extrémités
On obtient ainsi un tube ouvert à ses deux extrémités, il reste donc à le fermer. Pour cela il faut introduire des défauts de courbure dans le plan de graphène, il s'agit ici de pentagones.
Ces pentagones introduisent une courbure de 112° dans le feuillet et les lois mathématiques d'Euler montrent qu'il faut un minimum de 12 pentagones pour fermer le feuillet (soit 6 pentagones à chaque extrémité du tube). Les études montrent que la molécule de C60 contient justement 12 pentagones et 20 hexagones : il s'agit donc du plus petit fullerène possible. Cependant, alors qu'une distribution théorique régulière de ces pentagones donne une forme hémisphérique, on observe le plus souvent une pointe de forme conique.
On a donc montré que le nanotube de carbone est formé avec un feuillet de graphène auquel on a ajouté de la courbure simple pour rouler ce feuillet sur lui-même et des défauts de topologie pour fermer ses extrémités. Un nanotube a un diamètre compris entre 1 et 10 nanomètres pour une longueur de plusieurs micromètres et est de ce fait un objet de taille moléculaire et possédant un caractère monodimensionnel. (L'une des dimensions est bien plus grande que les deux autres, ici la longueur face au diamètre).
Nanotubes de carbone multifeuillets (MWNT, multiwalled Nanotubes)
Un nanotube de carbone multifeuillet est constitué de plusieurs feuillets de graphènes enroulés les uns autour des autres. Il existe deux modèles pour décrire la structure des nanotubes multifeuillets.
- Le modèle poupée russe: les plans de graphène sont arrangés en cylindres concentriques.
- Le modèle parchemin: un seul feuillet de graphène est enroulé sur lui même, comme une feuille de papier.
