Polyéthylène basse densité - Définition
La liste des auteurs de cet article est disponible ici.
| Polyéthylène basse densité | |
|---|---|
| |
| Général | |
| Synonymes | PEBD LDPE |
| No CAS | |
| SMILES | |
| Apparence | translucide |
| Propriétés chimiques | |
| Formule brute | C2H4 |
| Masse molaire | 28,0532 ± 0,0019 g·mol-1 |
| Propriétés physiques | |
| Masse volumique | 0,910–0,925 g·cm-3 |
| Conductivité thermique | 0,34 W·m-1·K-1 |
| Propriétés électroniques | |
| constante diélectrique | 2,3 (60 Hz) 2,3 (1 MHz) |
| Propriétés optiques | |
| Indice de réfraction |
|
| | |
Le polyéthylène basse densité (PEBD) a été inventé en 1933 par les ingénieurs anglais E.W. Fawcett et R.O. Gibson de la firme ICI.
Ce polymère thermoplastique de grande consommation est obtenu par polymérisation radicalaire de l’éthylène (ou éthène) en opérant sous très haute pression à environ 200 °C. Sa densité, voisine de 0,92, est plus faible que celle du polyéthylène haute densité (PEHD ; d~0,95), car sa structure révèle un taux de ramification supérieur à celui du PEHD.
Le PEBD (en anglais LDPE : low density polyethylene) est considéré comme un matériau « modèle » pour une étude fondamentale.
L'étude mécanique se fait couramment à l'aide d'une machine de traction. Elle permet de tirer plusieurs grandeurs physiques importantes. Par exemple, le module d'élasticité et la contrainte à la rupture du PEBD sont inférieurs à ceux du PEHD.

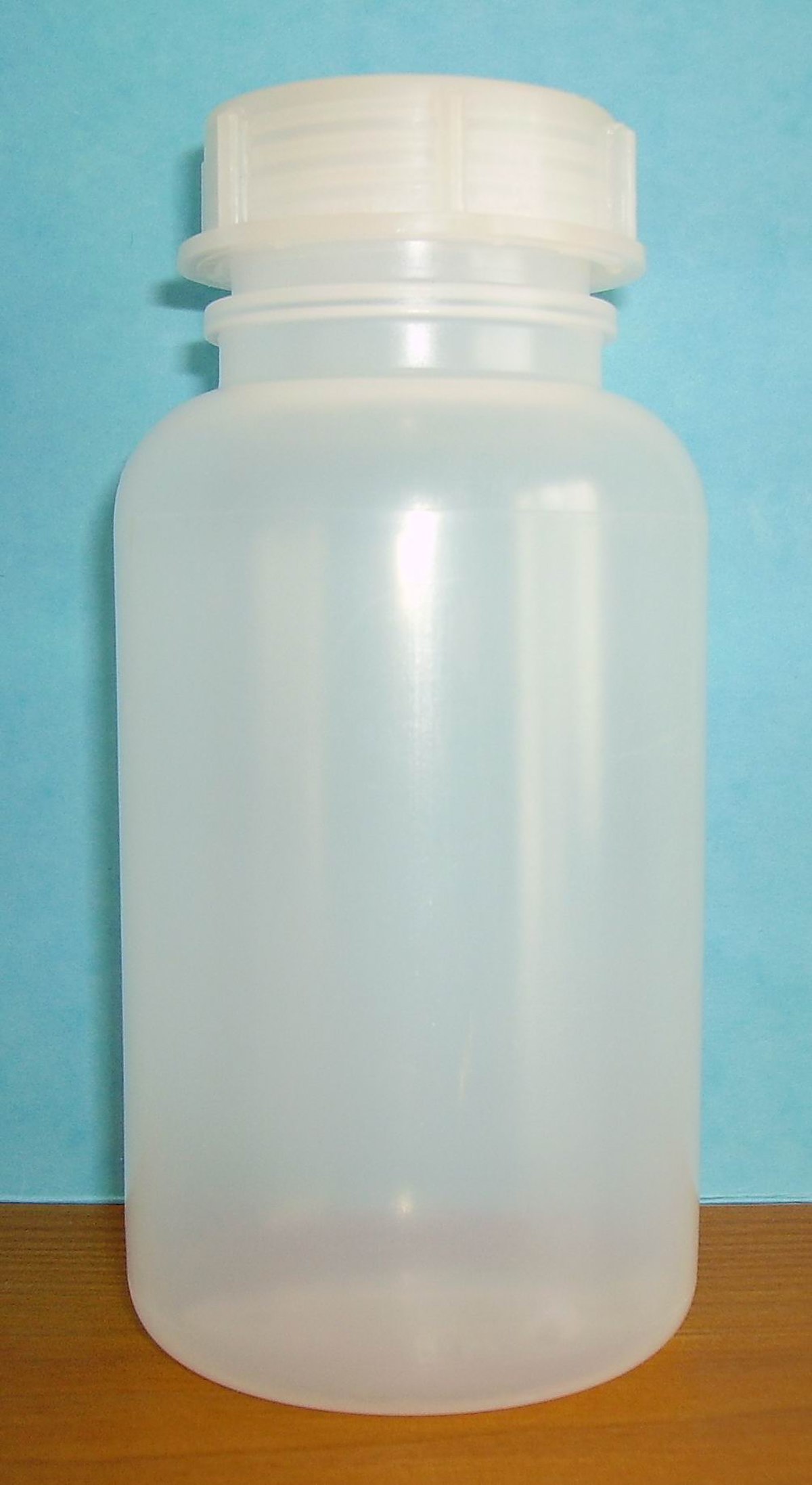

Cette polyoléfine est plus souple que le PEHD, mais elle possède une moindre résistance mécanique que le PEHD. Les principales applications du PEBD sont donc des produits souples : sacs poubelles, films, sachets, récipients souples, etc.
Température d'utilisation [entre () pour de courtes durées] : 75 °C (90 °C) (non compatible micro-onde) ; PEHD : 80 °C (120 °C).
Retrait important (1,5 à 3 %), mais moins élevé que celui du PEHD (1,5 à 4 %) car sa structure est moins cristalline.
