Constant Altitude Plan Position Indicator - Définition
La liste des auteurs de cet article est disponible ici.
Description

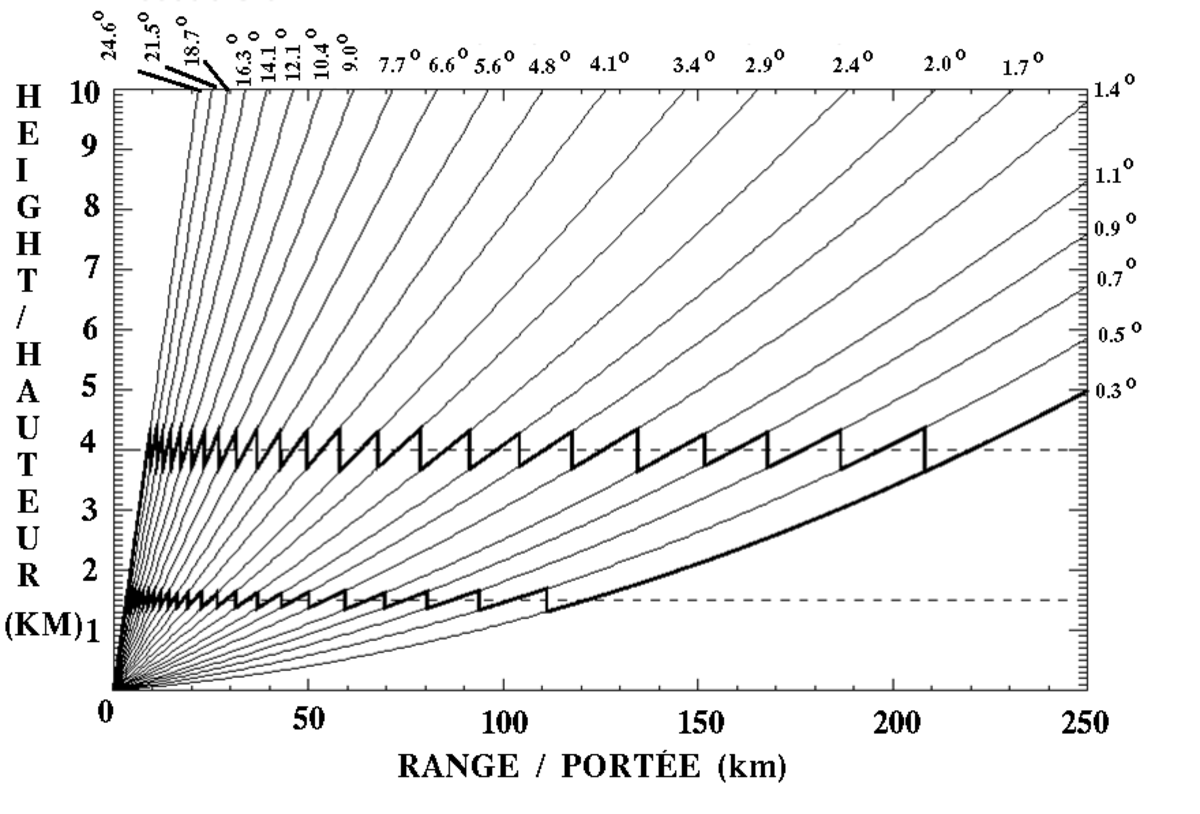

Lorsqu'un radar sonde sur plusieurs angles d'élévation autour du site, on obtient un volume de données en trois dimensions. Le CAPPI est une coupe horizontale de ces données qui se retrouvent le plus près de la hauteur voulue, soit les lignes grasses en zig-zag dans la figure de gauche.
La hauteur des données n'est donc pas exactement à la hauteur choisies mais couvre une certaine épaisseur. Afin d'avoir le CAPPI le plus représentatif, il faut donc avoir un grand nombre d'angles sondés ce qui donne une meilleure résolution dans la verticale. Ceci est évident sur la portion du CAPPI près du radar où le zigzag a peu d'amplitude. Il existe différents algorithmes mathématiques pour minimiser cet effet sur le CAPPI en utilisant une moyenne pondérée, selon la distance, des valeurs que l'on retrouve sur l'angle sous la hauteur désirée et celui au-dessus. On peut faire cette moyenne autant selon la verticale que l'horizontale en chaque point de l'écran.
Il est à remarquer également, avec la figure des angles, qu'à 1,5 km nous n'avons plus d'angles à cette hauteur à partir de 120 km du radar. Donc la partie du CAPPI qui est au-delà de 120 km contient en réalité les données du PPI de l'angle le plus bas sondé. Plus le CAPPI est à une grande hauteur, moins cette portion sera grande.
