Émetteur à arc - Définition

Principe de l'émetteur à arc

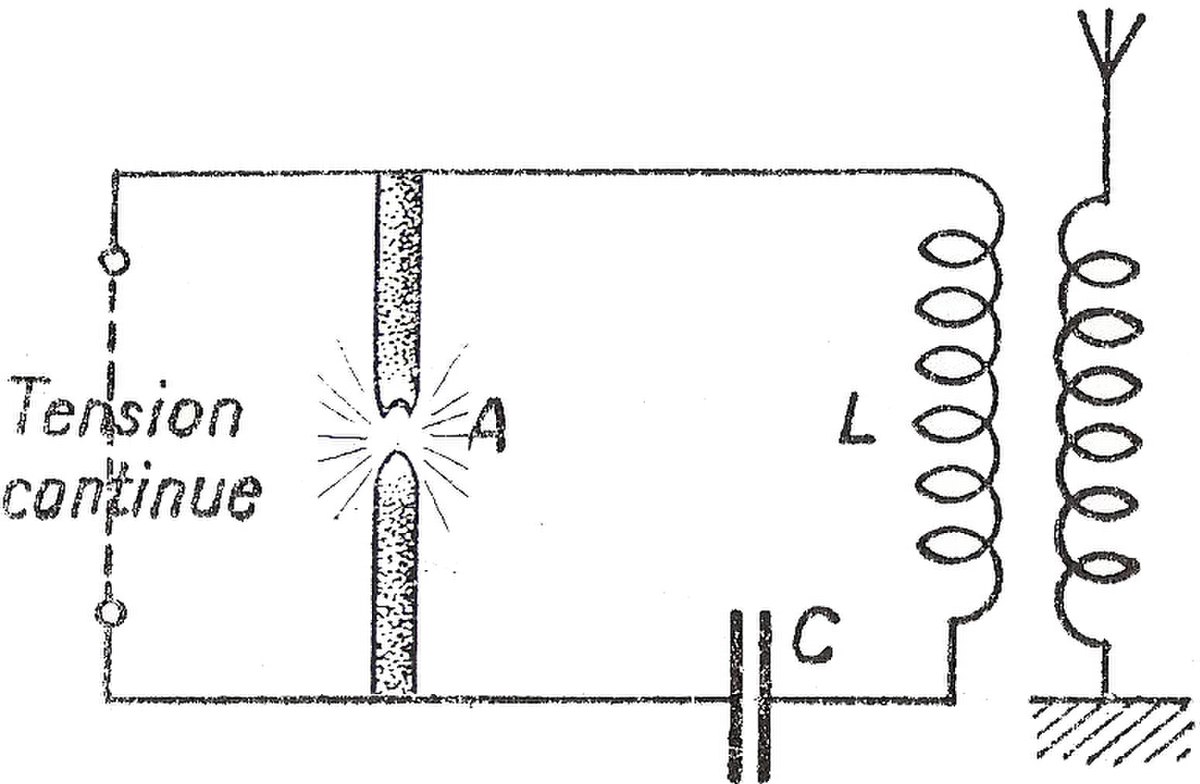

Exemple et principe : émetteur à arc

Si on place en dérivation sur un arc électrique « A » (jaillissant entre deux électrodes reliées à une source continue) une capacité suivie d’une bobine, on constate que ce circuit résonateur « LC » est le siège d’oscillations entretenues.

Les oscillations entretenues sont couplées à l'antenne radioélectrique qui permet d'émettre l'onde radio.

Ce matériel est simple et robuste, avec un rendement d'environ 40 %.

Sous son aspect industriel pour la marine, l’arc est soufflé par un électroaimant, ceci dans le but de l’allonger pour obtenir une meilleure stabilité ; la cathode (–) est en carbone, l’anode (+) en cuivre et refroidie par une circulation d’eau ; l’arc jaillit dans une atmosphère de vapeur d’alcool ; la tension appliquée est de l’ordre de 600 volts, la fréquence obtenue de 500 kHz, avec une puissance de l’ordre de plusieurs kilowatts. Avec une tension d'alimentation de 50 volts, l’intensité absorbée est de l’ordre de 8 ampères, la fréquence obtenue de 500 kHz avec une puissance de l’ordre de 150 watts dans le circuit L C.

Radiotéléphonie

Photographie de l'inventeur et du dispositif de radiotéléphonie sans fil

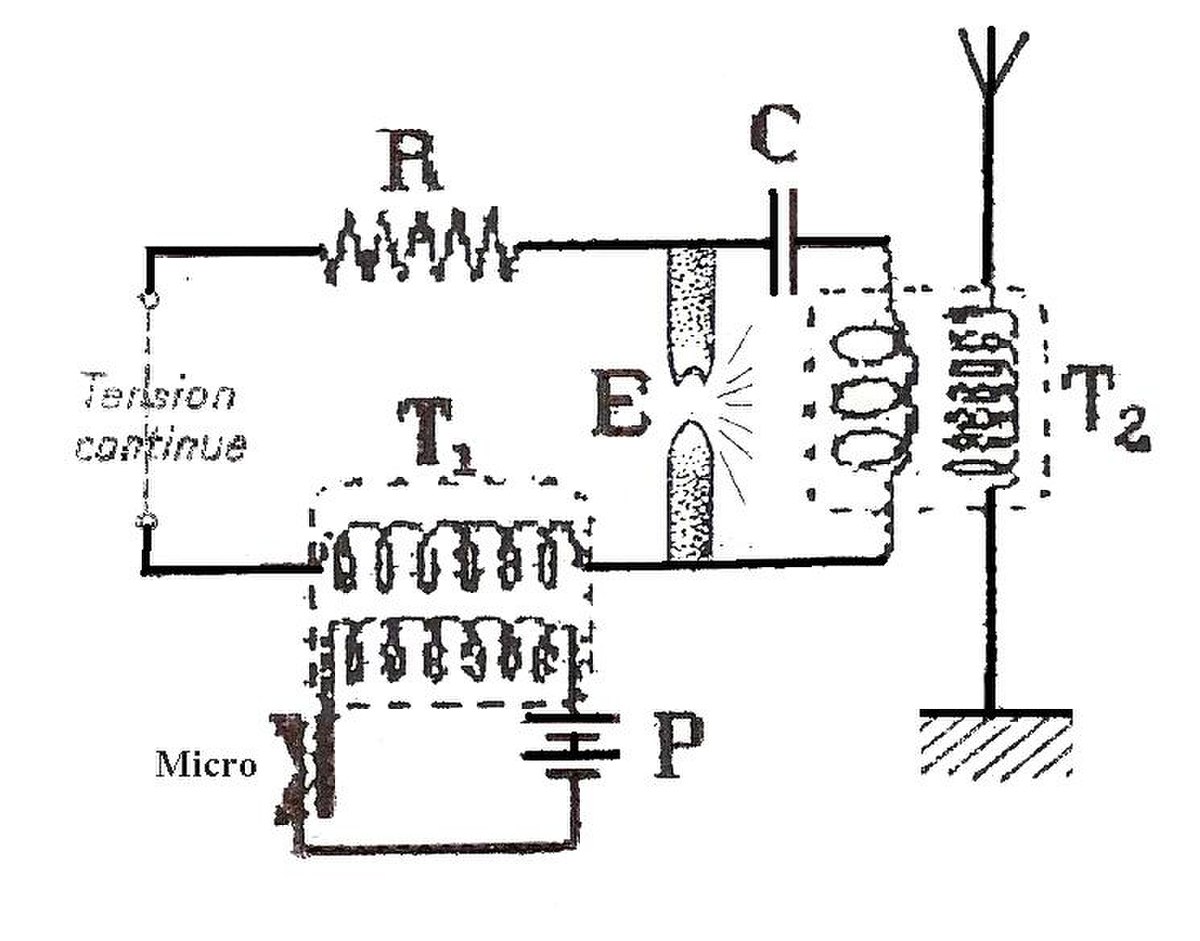

Schéma de principe : émetteur à arc radiotéléphonique

Dans l'émetteur à arc radiotéléphonique créé en 1904, un transformateur T1 module l'alimentation de l'arc électrique E. L'émetteur transmet une modulation d'amplitude en radiotéléphonie sur la fréquence de résonance du circuit T2 et C. Ce transformateur T1 est alimenté par une source d'énergie P modulée par un microphone à charbon.
