Instrument landing system - Définition

Markers

Les markers sont des radiobalises à émission verticale placées sur la trajectoire finale des avions qui émettent sur 75 MHz. Ils sont peu à peu remplacés par des DME appariés à la fréquence du localizer.

Historiquement, aux pionniers du vol aux instruments tels que Gaston Génin, un opérateur radio transmettait depuis le sol en Morse 2 fois la lettre Z lorsqu'il les entendait survoler le terrain dans la brume. Ils savaient alors qu'ils pouvaient entamer leur procédure d'approche.

L'outer marker situé à environ 8 km du seuil est modulé à 400 Hz, il allume un voyant bleu dans le cockpit et émet une tonalité Morse de 2 traits par seconde ( - - ).

Le middle marker situé à environ 1 km du seuil est modulé à 1300 Hz, il allume un voyant ambre (orange) dans le cockpit et émet une tonalité Morse de 2 fois 1 trait et 1 point ( - * - * ), mais 1 trait et 1 point par seconde ( - *).

L'inner marker situé à environ 100 m du seuil est modulé à 3000 Hz, il allume un voyant blanc dans le cockpit et émet une tonalité Morse de 6 points par seconde ( * * * * * * ). Il n'y a pas d'inner marker implanté sur les aérodromes Français.

Ce genre de balises n'est plus installée en France, et est remplacé par l'usage des DME ATT.

Signalétique des markers

Outer marker

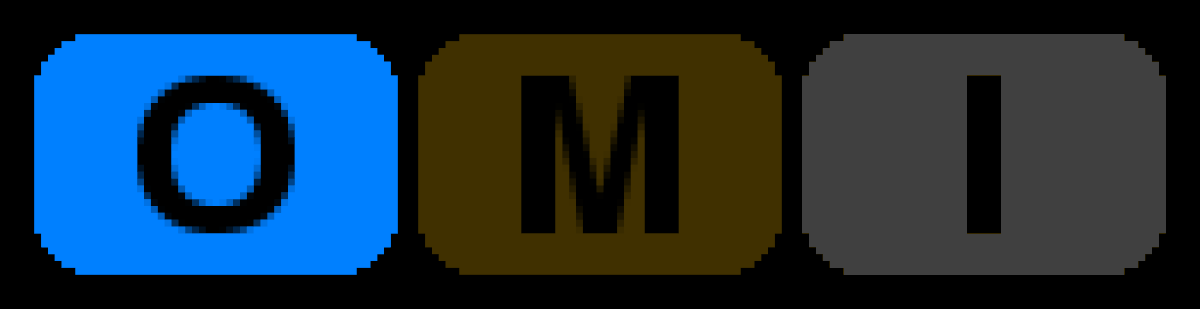

Voyant bleu Outer Marker

Son Outer Marker

Middle marker

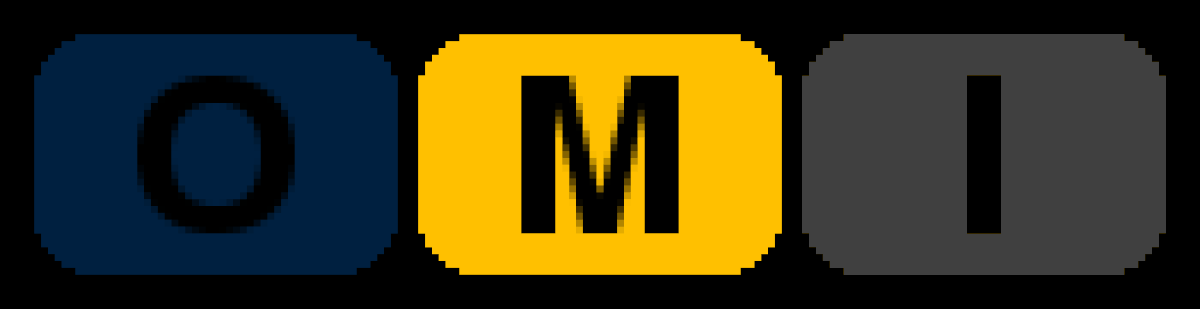

Voyant jaune Middle Marker

Son Middle Marker

Inner marker

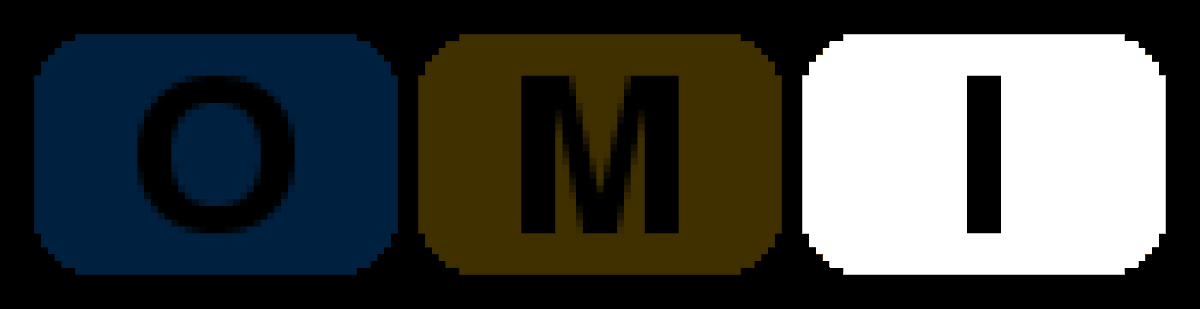

Voyant blanc Inner Marker

Son Inner Marker
