Pont Bessières - Définition

Caractéristiques techniques

Le Pont Bessières vu de la Cité, avec une des obélisques

La distance entre les culées est de 81,20 m et sa longueur totale est de 160 m. Sa largeur de 15 m, comprenant une chaussée de 9 m et deux trottoirs de 3 m chacun. Le profil en long de la chaussée comporte deux rampes de 2,5 %, reliées par un arc parabolique. La flèche d'extrados de la construction métallique est de 0,75 m. Le pont présente donc un bombement longitudinal.

Le tablier est composé d'une arche métallique, à deux articulations, de 80 m de portée entre rotules, divisée en 20 panneaux de 4 m. Il est supporté de part et d'autre par deux voûtes de 15 m. avec des culées de 4 m de largeur.

Dans sa largeur de 15 m, le tablier est supporté par cinq arcs, distants de 3 m d'axe en axe.

Galerie

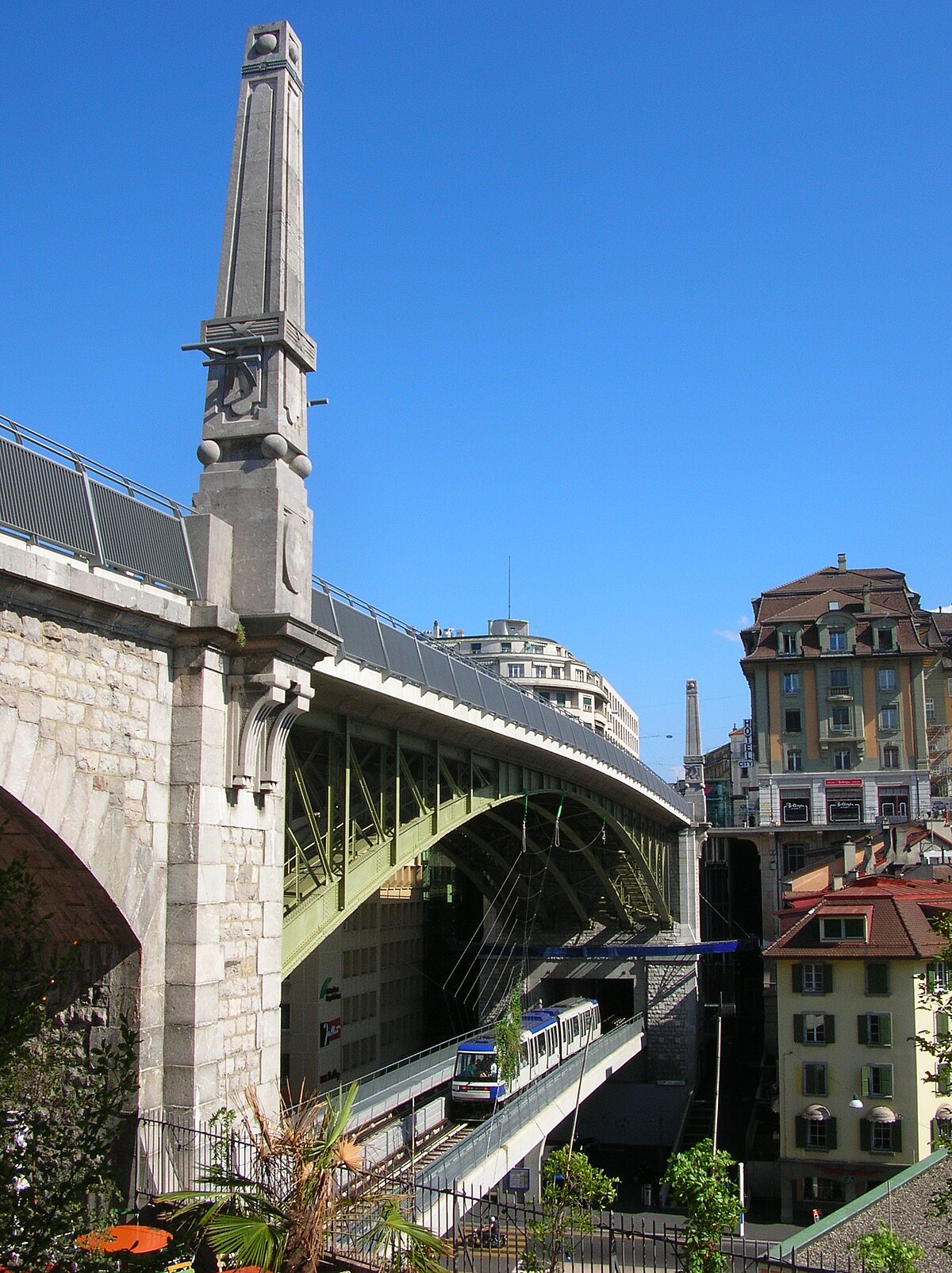

Culée ouest du Pont Bessières avec le passage du Pont Saint-Martin

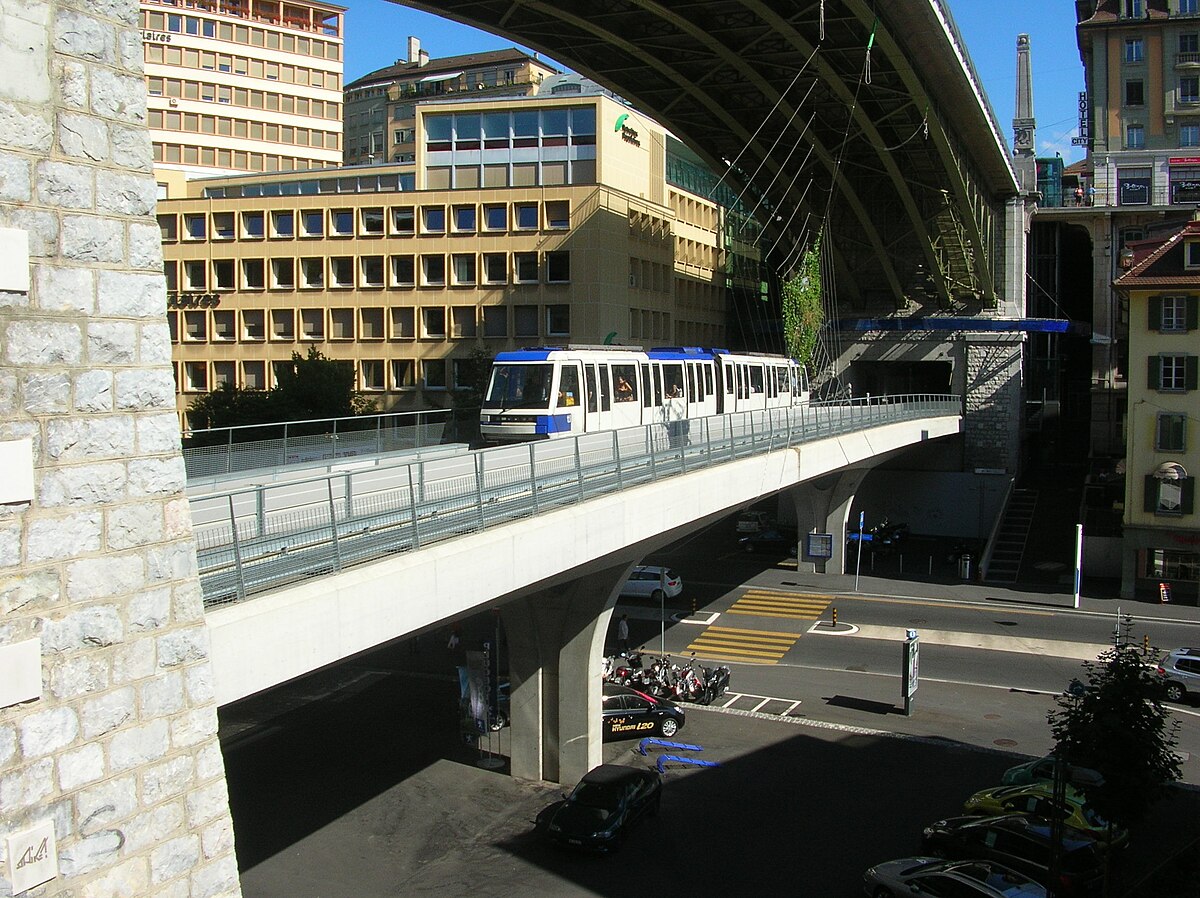

Passage du métro M2 sur le Pont St-Martin, sous le Pont Bessières

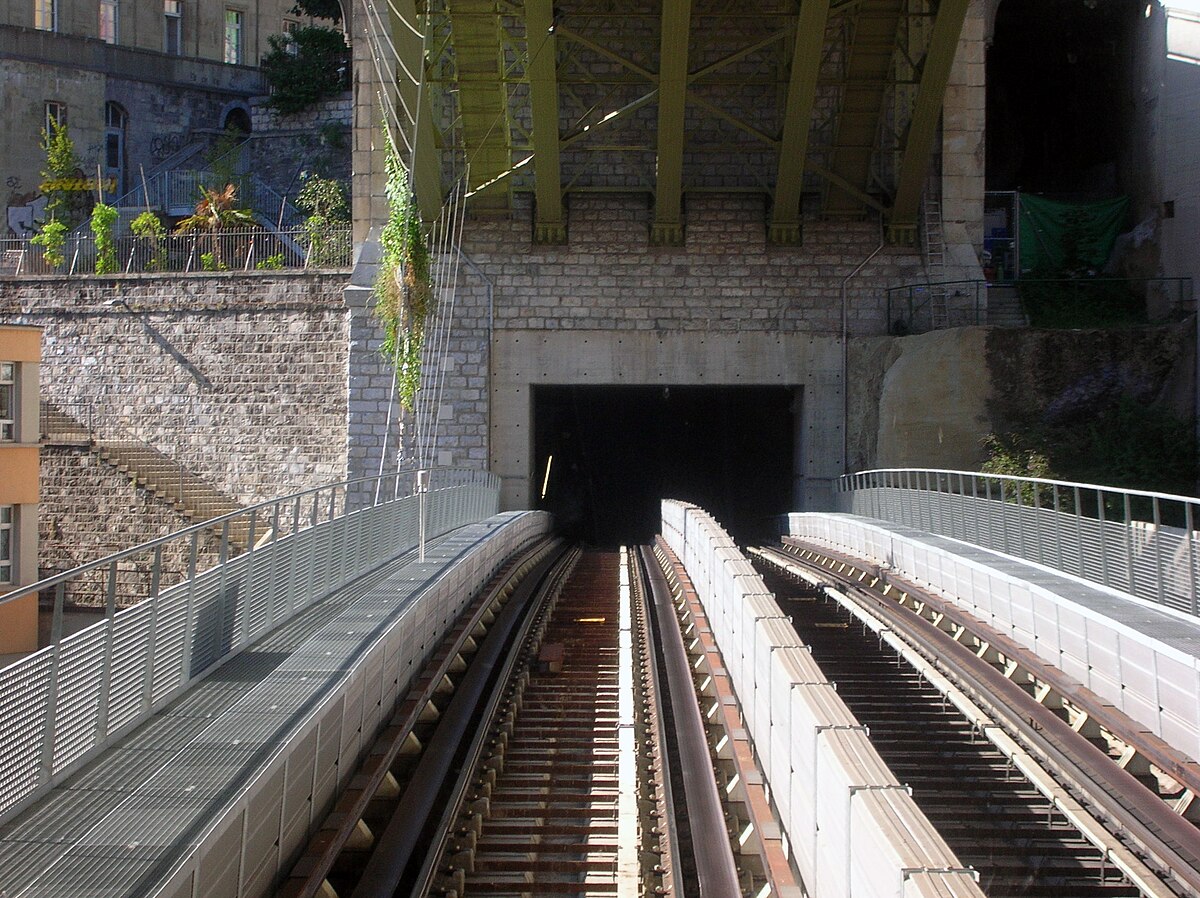

Vue du tunnel Viret du M2, à travers la culée ouest du Pont Bessières
