Interface électrique
La paire blindée doit avoir une impédance de 78Ω, celle de l'émetteur doit être de 75±5Ω et celle du récepteur d'au moins 8kΩ.

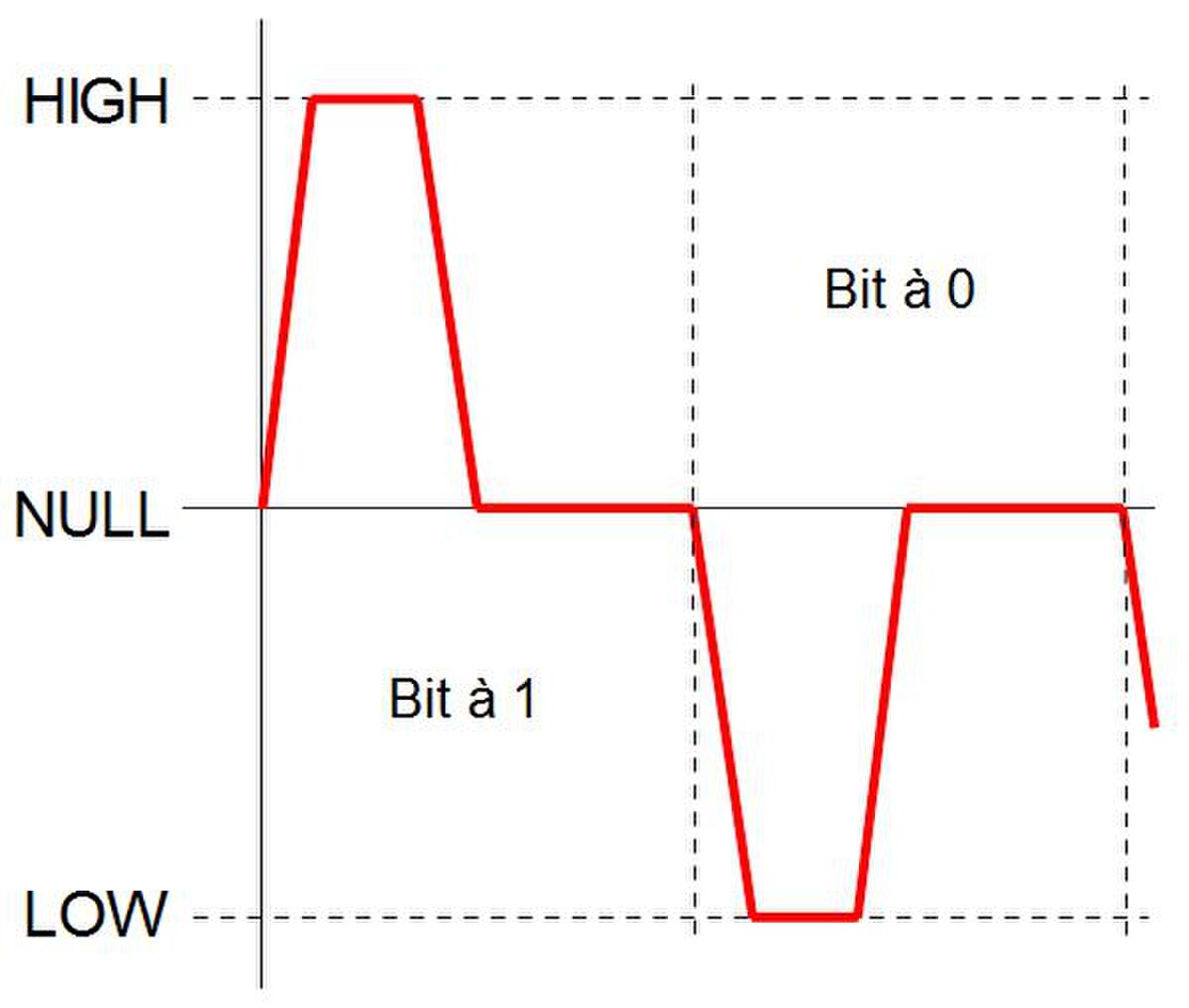

L'encodage est de type bipolaire avec retour à 0 :
Niveaux
Les trois niveaux utilisés pour l'encodage sont :
| Niveau | Côté transmetteur | Côté récepteur |
|---|---|---|
| HIGH | +10.0 V ± 1.0 V | +6.5 à 13 V |
| NULL | 0 V ± 0.5V | +2.5 à -2.5 V |
| LOW | -10.0 V ± 1.0 V | -6.5 à -13 V |
Lorsque l'émetteur ne transmet rien, il place le bus à l'état NULL.
Temps et vitesse
Il existe 2 vitesses de transmission 12,5 kbit/s et 100 kbit/s. Pour chacune de ces vitesses, la norme impose des temps caractéristiques :
- le taux de transfert (Bit rate),
- la durée d'un bit (1bit time),
- le durée d'un demi-bit (1/2bit time),
- le temps de montée (Rise time),
- le temps de descente (Fall time).
| Taux de transfert | 1bit time | 1/2bit time | Rise time | Fall time |
|---|---|---|---|---|
| 100kbits/s ± 1% | 10µs ± 0,25µs | 5µs ± 0,25µs | 1,5µs ± 0,5µs | 1,5µs ± 0,5µs |
| 12,5kbits/s ± 1% | 80µs ± 2µs | 40µs ± 2µs | 10µs ± 5µs | 10µs ± 5µs |
Avantages/Inconvénients
Avantages
- La topologie est simple (facile d'approche, fiable, ...),
- Il est déterministe puisque n'ayant qu'un seul émetteur par bus.
