Breguet Atlantic - Définition

Autres caractéristiques

Moteurs

Le Tyne Mk21 est un turbopropulseur mixte. Il est composé d'un compresseur BP de 6 étages, d'un compresseur HP de 9 étages, d'une chambre de combustion annulaire, avec 10 tubes à flammes, d'une turbine HP d'un étage, d'une turbine BP de 3 étages. C'est une variante du Tyne Mk22 équipant l'avion de transport tactique franco-allemand C-160 Transall.

Prix unitaire : 1 375 000 €

Caractéristiques :

• Puissances :
  • Disponible sur l'arbre : 5 740 ch
  • Fournie par la turbine HP : 6 900 ch
  • Fournie par la turbine BP : 9 850 ch
  • Absorbée par le compresseur HP : 5 000 ch
  • Absorbée par le compresseur BP : 3 950 ch
  • Poussée résiduelle : 500 daN au sol, décroit avec la vitesse et l'altitude
• Taux de compression total : 13,6/1
• Débit initial : 20 kg/s
• Réducteur :
  • Type : épicycloïdal à 2 étage
  • Rapport de réduction : 15,625/1
• Hélice :
  • Nombre de pales : 4
  • Diamètre : 4 877 mm
  • Poids : 480 kg
  • Butée :
    • Petit pas vol : 14°
    • Drapeau : 84°
    • Reverse : -17°
  • Vitesse maximale : 971 tr/min

GAP

L'Atlantique est équipé d'un GAP Astadyne AST 600 1A1.

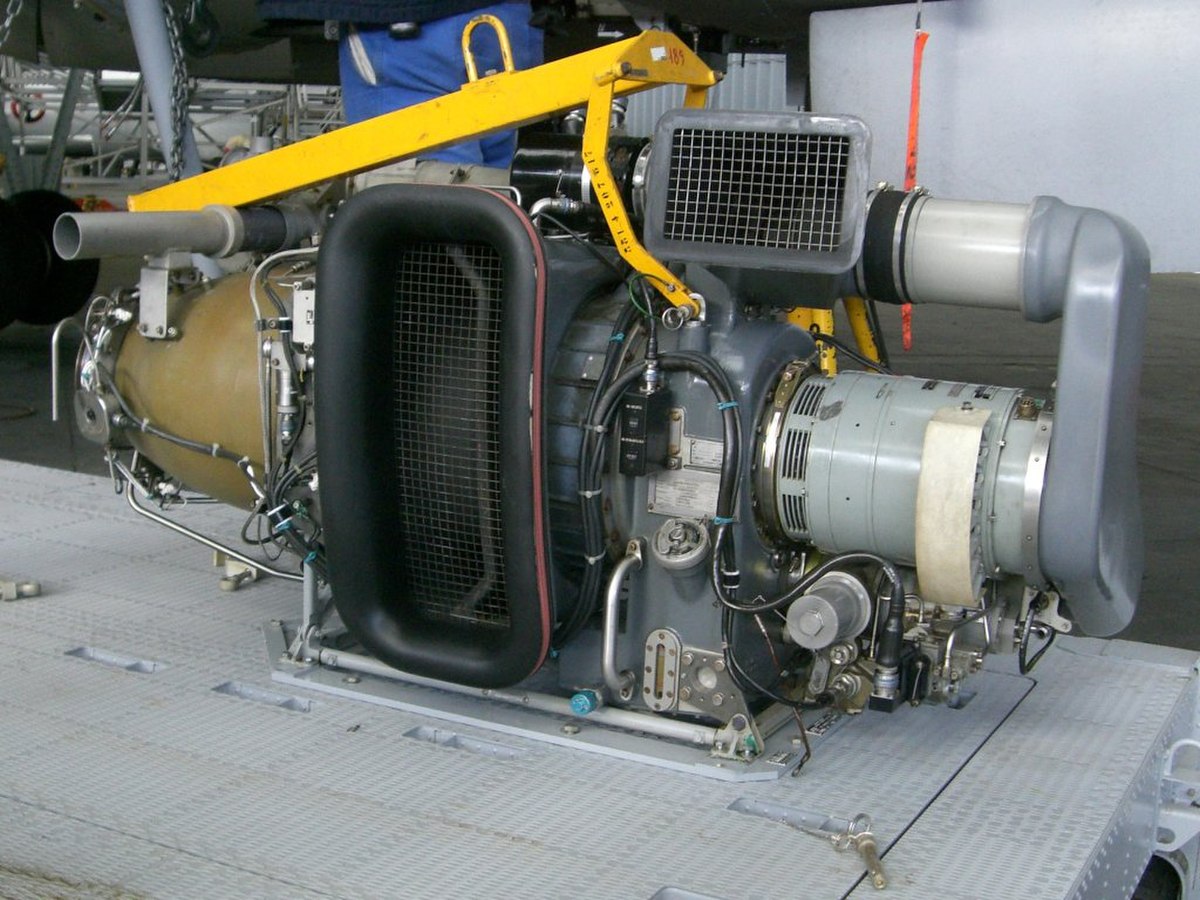

Le GAP Astadyne AST 600 1A1 (la pièce jaune est un dispositif utilisé pour le levage, et ne fait pas partie du GAP)

Il est composé d'un compresseur centrifuge, d'une chambre de combustion annulaire avec une rampe d'injection centrifuge, d'une turbine axiale à trois étages, d'un compresseur de charge (destiné à alimenter les démarreurs pneumatiques des GTP, et pour assurer la pressurisation au sol), et d'un alternateur.

Caractéristiques :

• Puissance : 60 kW
• Consommation : 130 L/h
• Prix unitaire : 352 583,66 €
