Polyoxyméthylène - Définition
La liste des auteurs de cet article est disponible ici.
Introduction

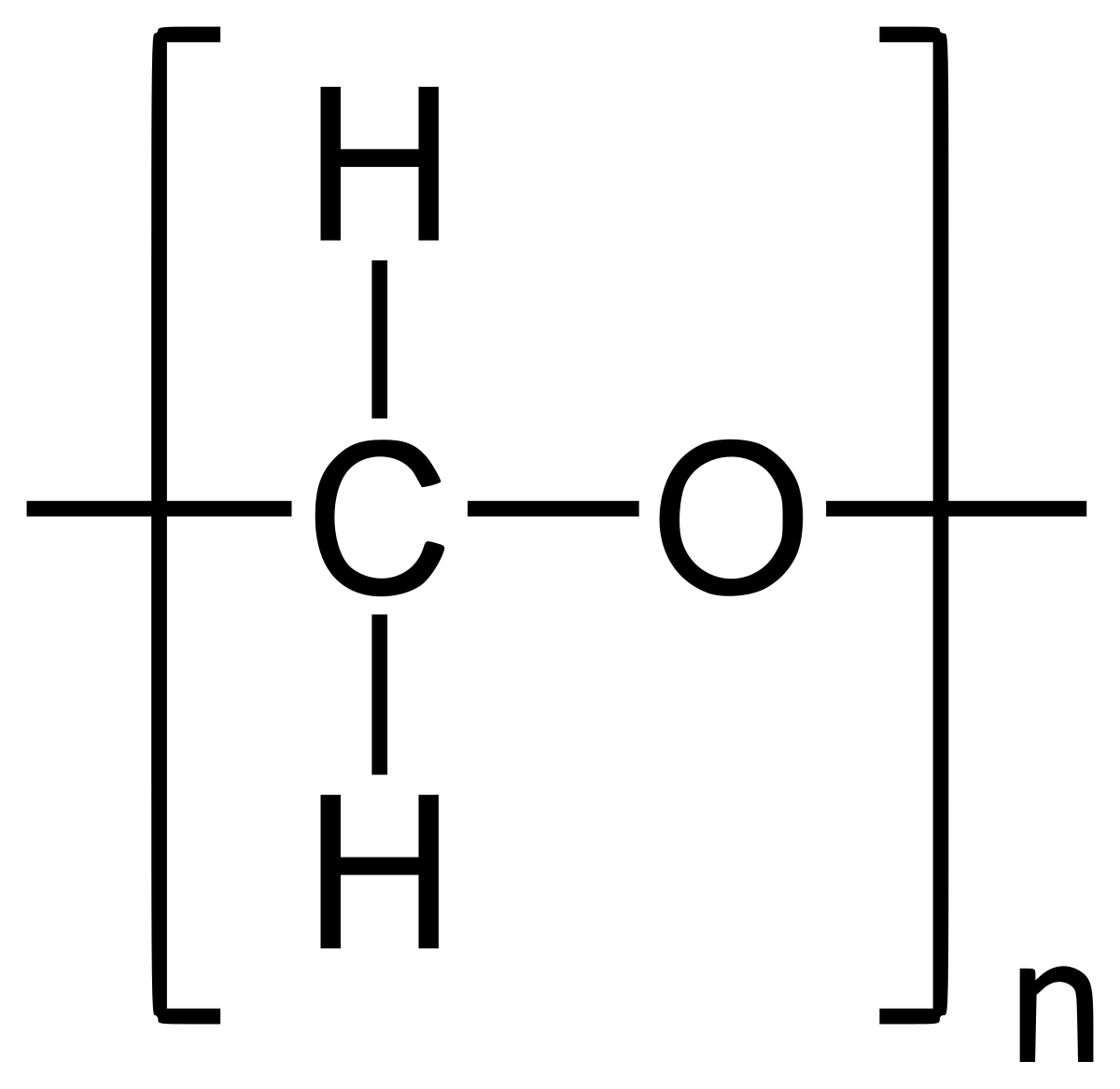

| Polyoxyméthylène | |
|---|---|
| |
| Général | |
| Synonymes | paraformaldéhyde polyformaldéhyde POM |
| No CAS | |
| SMILES | |
| Propriétés chimiques | |
| Formule brute | CH2O |
| Masse molaire | 30,026 ± 0,0012 g·mol-1 |
| Propriétés électroniques | |
| constante diélectrique | 3,8 (1 kHz, 25 °C) |
| | |
Le polyoxyméthylène (ou polyformaldéhyde) est un polymère appelé également POM, selon la norme ISO. Il existe soit sous forme copolymère (POMC), soit sous forme homopolymère (POMH). Les deux formes diffèrent peu. Le POM est un semi-cristallin opaque, et sa couleur naturelle est blanche mais il est souvent coloré. La forme homopolymère présente des caractéristiques mécaniques légèrement meilleures. La forme copolymère est la seule qui convienne pour une utilisation continue en contact avec l'eau chaude.
Historiquement, c'est Dupont de Nemours qui commercialisa le premier POM, sous la dénomination de Delrin en 1959. DuPont utilise traditionnellement le terme « acétal » comme appellation générique pour ce matériau.
Caractéristiques
Le POM est utilisé dans les industries de l'automobile, des sports et loisirs, de l'électronique...
Grâce à sa structure et une haute cristallinité, le POM offre de très bonnes caractéristiques physiques :
- Résistance élevée à la traction et aux chocs
- excellente résistance à la fatigue
- très bonne résistance aux agents chimiques
- excellente stabilité dimensionnelle
- bonnes caractéristiques d'isolation électrique
- bonne résistance au fluage
- faible coefficient de frottement et très bonne résistance à l'abrasion
- large plage de température d'utilisation
Cependant, un POM ne doit pas être utilisé dans des intervention médicales nécessitant une implantation définitive dans le corps humain.
Quelques chiffres caractéristiques
| Polyoxyméthylène | POM | POM 25% fv | POM 30% bv |
|---|---|---|---|
| Résistance à la rupture par traction (MPa) | 70 | 120 | 37 |
| Résistance à la rupture par flexion (MPa) | 110 | 165 | - |
| Résistance à la rupture par compression (MPa) | 110 | 140 | - |
| Module d'élasticité par traction (MPa) | 3100 | 10500 | 3700 |
| Module d'élasticité par flexion (MPa) | 2900 | 9000 | 3200 |
| Coefficient de Poisson | 0.35 | ? | ? |
| Allongement à la rupture par flexion (%) | 25 | 4 | 6 |
| Résistance à l'usure (u/km) | 0,75 | - | - |
| Température de résistance à la chaleur en continu (°C) | -40 à 115 | -40 à 135 | - |
| Température d'utilisation maximale de courte durée (°C) | 135 | 150 | - |
| Température de flechissement sous charge de 1,8 MPa ISO 75 DIN 53461 | 115 | 160 | 112 |
| Température de flechissement sous charge de 0,45 MPa ISO 75 DIN 53461 | - | 164 | - |
| Coefficient de dilatation thermique (10-6mm/°C) | 80 | 35 | 90 |
| Module de fluage (MPa) | 1400 | 4500 | - |
| Retrait au moulage L/T (%) | 1,4/1,3 | 1,2/0,4 | - |
| Absorption d'eau à 23 °C à 50% hr en 24 heures (%) | 0,25 | 0,5 | 0,15 |
| Absorption d'eau CWS (saturation) (%) | 0,8 | 0,8 | 0,8 |
| Prix approximatif de la matière ($/kg) | 1,08 | - | - |
Notes
- Masse molaire calculée d’après Atomic weights of the elements 2007 sur www.chem.qmul.ac.uk
- (en) David R. Lide, CRC Handbook of Chemistry and Physics, CRC Press Inc, 2009, 90e éd., Relié, 2804 p.
- 1, POM chargé à 25% de fibres de verre
- 2, POM chargé à 30% de billes de verre
- 3, Absorption d'eau à 23 °C à 50% d'humidité relative en 24 heures
