Carte son - Définition
La liste des auteurs de cet article est disponible ici.
Architecture

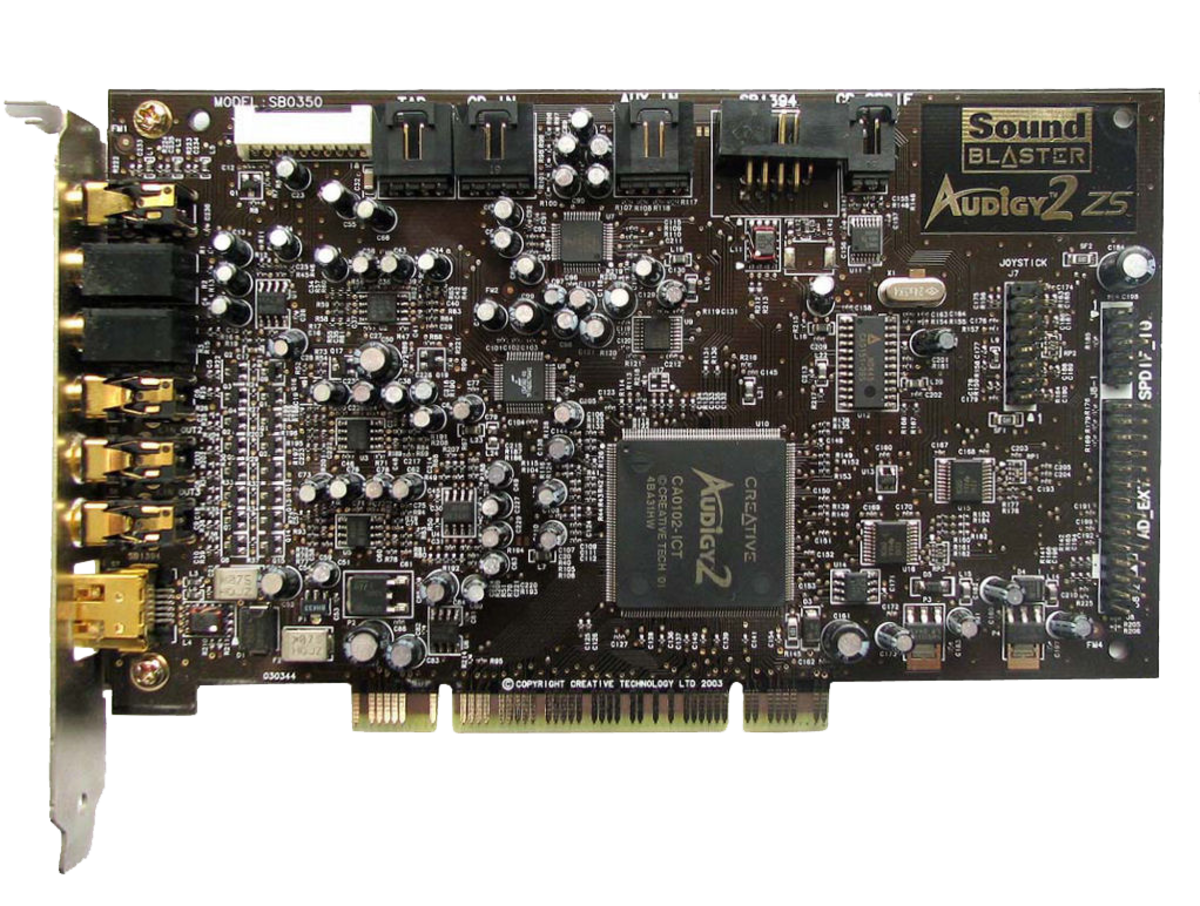

La carte son repose généralement sur un processeur DSP (Digital Signal Processor) pour le traitement des signaux audio, qui communique avec le processeur central (CPU) via le bus d'extension de l'ordinateur (PCI ou PCI-E). Elle est équipée de convertisseurs analogique/numérique pour numériser des signaux externes (micro ...), et de convertisseurs numérique/analogique pour restituer les signaux audibles vers les enceintes ou le casque. La plupart possèdent également une interface MIDI pour communiquer avec des synthétiseurs, également utilisée pour connecter un joystick.
Les DSP des cartes son, étant spécialisés pour le traitement des signaux sonores, sont souvent appelés APU (Audio Processing Unit). Pour un besoin d'efficacité, les APU accèdent à la mémoire centrale (RAM) par un bus DMA pour ne pas avoir à surcharger le processeur central.
Certaines cartes haut de gamme comportent plusieurs processeurs DSP, de la mémoire additionnelle, des entrées-sorties numériques, ou encore un boîtier de connexion externe (contenant les convertisseurs). D'autres, de bas de gamme, sont directement intégrées à la carte mère.
Il faut savoir qu'une carte son fonctionne la plupart du temps en mode numérique, cela veut donc dire que le signal qui est lu l'est dans la plupart des cas sous forme numérique. L'unité de base d'une carte son est donc l'échantillon.
Les cartes son sont généralement classées suivant deux critères principaux : la résolution et l'échantillonnage. La résolution correspond au niveau de détail d'un échantillon, plus la résolution est élevée, plus le son sera précis et fin. Actuellement les cartes son grand public fonctionnent en 16 ou 24 bits, cela signifie que lors de la numérisation, le signal analogique peut être codé sur 16 ou 24 bits, cela veut donc dire respectivement codé sur 65536 valeurs ou sur un petit peu plus de 16 millions de valeurs.
Le deuxième critère de sélection est l'échantillonnage, à ce critère correspond une fréquence exprimée en hertz ou en kilohertz. Cette fréquence correspond au nombre d'échantillons qui seront produit à la seconde lors de l'échantillonnage. Les cartes son actuelles présentent des fréquences d'échantillonnage de l'ordre de 44100 Hz à 192 kHz. Plus l'échantillonnage est élevé, plus le son est détaillé.
