Carte son - Définition
La liste des auteurs de cet article est disponible ici.
Introduction

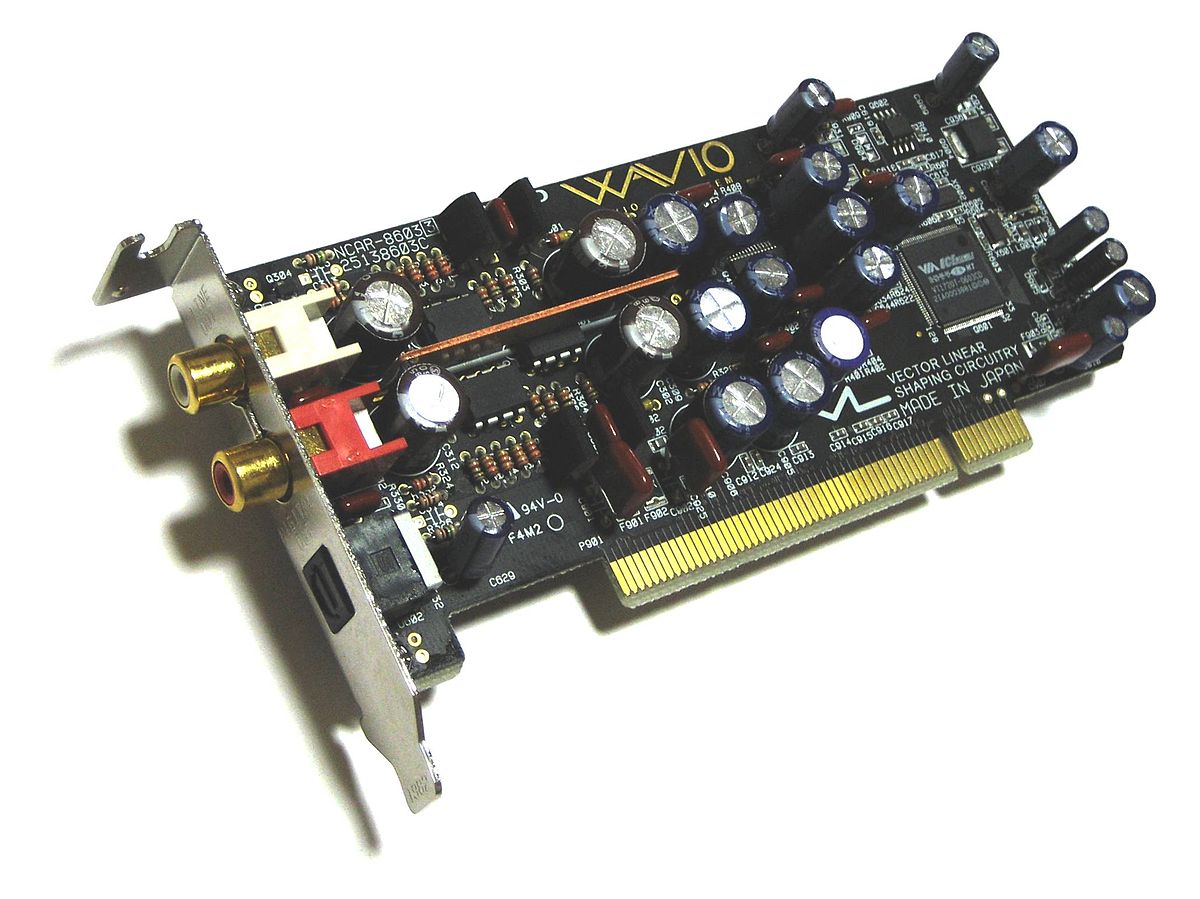

Une carte son (ou carte de traitement sonore) est une carte d'extension d'ordinateur. La principale fonction de cette carte est de gérer toute la partie « audible » de l'ordinateur : musique, bruitages, voix, etc. Elle se présente sous la forme de périphérique connectable à l'ordinateur sur les bus PCI, PCI-E 1x, PCMCIA (pour ordinateur portable) et USB.
Elle traite donc tous les signaux audio qui sortent de l'ordinateur pour les envoyer vers les haut-parleurs. Mais elle peut également servir à interpréter les signaux audio qui entrent dans l'ordinateur (micro, entrée ligne, etc.). Dans ce cas, elle transforme un signal analogique en signal numérique (analysable par l'ordinateur).
Historique
Le début de la numérisation du son "grand public" peut être estimé à 1981, date de la création du CD. Le premier synthétiseur sur ordinateur personnel serait celui du Commodore 64 en 1982.
En 1983 apparaît la norme MIDI, avec une connexion intégrée sur les Atari ST dès 1985.
La première carte pour PC est commercialisée en 1987. C'est l'Ad Lib Personal Computer System, suivie de peu par celle de Creative Labs. La Sound Blaster sort en 1989, première d'une lignée. La carte Sound Blaster pro adopte la stéréophonie en 1992, la Sound Blaster 16, la qualité CD. Cette dernière comporte une table d'échantillons à la norme MIDI rendant la reproduction des différents instruments beaucoup plus fidèle.
Les cartes son d'avant 1990 ne géraient que deux voix en sortie (stéréo). Depuis l'apparition de l'ère dite « multimédia », la carte son se complexifie, pouvant gérer aujourd'hui jusqu'à 8 sorties audio indépendantes (8 haut-parleurs : 2 avant droits, 2 avant gauches, 1 central, 2 arrière et un caisson de basses) pour rendre un effet de positionnement spatial.
La norme MP3, créée en 1992 et diffusée en 1995, va grandement faciliter le stockage et la transmission des morceaux de musique.
En résumé
- 1981 : création du CD
- 1982 : le premier synthétiseur sur un ordinateur personnel serait celui du Commodore 64
- 1983 : nouvelle norme : MIDI
- 1987 : 1re carte son pour PC commercialisée en 1987
- 1989 : sortie du Sound Blaster
- 1992 : adaptation de la stéréophonie pour la Sound Blaster Pro
- 1992 : apparition du MP3
- 1995 : 1re diffusion du MP3
Les éléments de la Carte Son
Voici la liste des principaux éléments d'une carte son.
Electronique de la Carte Son
- Le processeur spécialisé : l'APU (Audio Processing Unit, c'est un DSP (Digital Signal Processor) spécialisé dans le son), chargé de tous les traitements numériques du son (écho, réverbération, vibrato chorus, tremolo, effets 3D, etc.) ;
- Le convertisseur numérique/analogique appelé DAC (digital to analog converter) permettant de convertir les données audio de l'ordinateur en signal analogique vers un système de restitution sonore (enceintes, amplificateur, etc.) ;
- Le convertisseur analogique/numérique appelé ADC (analog to digital converter) permettant de convertir le signal analogique des entrées en donnés audio numériques pouvant être traitées par l'ordinateur ;
- Des amplificateurs opérationnels (OP-AMP) pour donner du volume en entrée et en sortie de la carte son.
Les connecteurs d'Entrées/Sorties externes
Les connecteurs de la carte son sont codés par couleurs comme définis dans la charte des PC. Ils sont aussi associés à des symboles avec des flèches, ronds et vagues de son qui correspondent à la fonction associée au connecteur.
Les prises Jack
| Couleur | Fonction | Connecteur | symbole | |
|---|---|---|---|---|
| rose | Entrée audio analogique amplifiée pour microphone (Mic). | Jack 3.5 mm | un microphone | |
| bleu | Entrée audio analogique stéréo pour auxiliaire (Line-In). | Jack 3.5 mm | une flèche vers un cercle | |
| vert | Sortie audio analogique stéréo pour haut-parleur ou casque (Line-Out). | Jack 3.5 mm | une flèche sortant d'un cercle vers une une vague de son | |
| marron | Sortie audio analogique stéréo pour les enceintes panoramique (Panning). | Jack 3.5 mm | ||
| noir | Sortie audio analogique stéréo pour les enceintes arrière (Sourround). | Jack 3.5 mm | ||
| orange | Sortie audio analogique stéréo pour l'enceinte frontale et le caisson de basse (Front/Subwoofer) | Jack 3.5 mm | ||
Les autres prises
- Une sortie numérique SPDIF (Sony Philips Digital Interface, noté également S/PDIF ou S-PDIF ou bien IEC 958 ou IEC 60958 depuis 1998). Il s'agit d'une sortie permettant d'envoyer les données sonores au format numérique à un amplificateur numérique au moyen d'un câble coaxial terminé par des connecteurs RCA.
- Une interface MIDI, généralement de couleur or (ocre) permettant de connecter des instruments de musique et pouvant faire office de port de jeu (game port en anglais) pour le branchement d'une manette (joystick ou gamepad) possédant une prise D-SUB 15.
Les connecteurs d'Entrées/Sorties internes
- Connecteur CD-ROM / DVD-ROM, possédant un connecteur noir, permettant de connecter la carte son à la sortie audio analogique du CD-ROM à l'aide d'un câble CD audio ;
- Entrée auxiliaire (AUX-In) possédant un connecteur blanc, permettant de connecter des sources audio internes telles qu'une carte tuner TV ;
- Connecteur pour répondeur téléphonique (TAD, Telephone Answering Devices) possédant un connecteur vert ;
