Habitat passif - Définition

Principes

La conception d'un habitat passif se base sur six grands principes :

1. Isolation thermique renforcée, fenêtres de grande qualité
2. Suppression des ponts thermiques
3. Excellente étanchéité à l'air
4. Ventilation double flux (avec récupération de chaleur)
5. Captation optimale, mais passive de l'énergie solaire et des calories du sol
6. Limitation des consommations d'énergie des appareils ménagers

L'isolation thermique

L'isolation thermique est le principe de base de la maison passive. Elle doit être hautement performante et appliquée sur toute l'enveloppe extérieure du bâtiment, sans interruption ni brèche afin de limiter les ponts thermiques. La construction doit être assez compacte afin de limiter sa surface extérieure. Toutes les parties opaques du bâtiment sont à isoler de façon optimale. En principe pour le climat européen central, leur coefficient de transfert thermique U ne doit pas excéder 0,15 W/m²K mais il est recommandé actuellement que cette valeur atteigne les 0,10 W/m²K. Pour comparaison, la RT2005 (Réglementation Thermique française) impose un maximum de 0,45 W/m²K et une valeur référence de 0,36 W/m²K pour les murs en contact avec l’extérieur. Les caractéristiques des fenêtres sont aussi très importantes (il est inutile de réaliser une isolation performante des parties opaques si tout est gaspillé par les parties transparentes…). En effet, le coefficient de transmission U ne doit pas dépasser 0,8 W/m²K ce qui est très inférieur à la référence RT2005 qui est de 1,8 W/m²K avec une valeur limite de 2,6 W/m²K. Compte tenu de ces caractéristiques, le triple vitrage est souvent utilisé. Plus que le vitrage en lui-même, c'est l'ensemble de la fenêtre qui doit être cohérent. Il faut notamment veiller à ce que son installation dans le bâti soit réalisé « maison passive » (ce n'est pas la peine de d'installer un vitrage coûteux si toute l'énergie file entre le bâti et la fenêtre). Pour le climat français, un peu plus doux que celui de l'Allemagne, il est possible de réduire la valeur de U (mur, toiture, sol, fenêtre) et de l'optimiser grâce à des calculs effectués avec le tableur PHPP (Passivhaus Planning Package) fourni par le Passivhaus Institut.

La suppression des ponts thermiques

À partir du moment où le bâtiment est très sérieusement isolé, les ponts thermiques, c’est-à-dire les endroits où la chaleur s’échappe plus vite qu’à d’autres, doivent être limités au maximum. Ceux-ci sont généralement dus à l’assemblage des éléments porteurs de l’édifice ou aux balcons : la chaleur est transmise par conduction et dissipée à l'extérieur (même principe – mais nocif ici – que les ailettes de refroidissement). Dans la maison passive, il s’agit de réduire ces zones de manière drastique. En effet, au niveau d'isolation nécessité par le concept de maison passive, les éventuels ponts thermiques prennent une part excessive dans les déperditions de chaleur.

L'étanchéité à l'air

Les déperditions par une mauvaise étanchéité à l'air peuvent être très préjudiciables au rendement énergétique. La continuité de l'étanchéité à l'air doit être soigneusement étudiée dès le stade de la conception, en portant une attention particulière aux liaisons entre les éléments, aux encadrements de baies et aux pénétrations (conduits de cheminée, canalisations,…), aux qualités des isolants, etc. Pour vérifier la bonne étanchéité du bâtiment, on effectue après la construction un test d'infiltrométrie.

La ventilation

Limiter les déperditions thermiques sous-entend de s'isoler complètement de l'extérieur. Un système de ventilation à double-flux avec récupération de chaleur installé dans la maison passive permet de gérer les flux d'air dans le bâtiment et de chauffer ou rafraichir l'air intérieur. L’utilisation d’un échangeur thermique air/sol (puits canadien ou provençal ou circuit eau) permet de préchauffer l’air en hiver et de le rafraichir en été, avant qu’il n’entre dans le bâtiment. En intersaison, la température de confort se situant entre 18 et 22 °C, le système sera court-circuité. En outre, une bonne ventilation permet de limiter le contact avec les produits toxiques générés dans l'habitat et ainsi de mieux préserver sa santé. Les échanges d'air recommandés sont 0,3 ACH (changements d'air par heure), au-delà l'air est trop sec en hiver. Le bas niveau de renouvellement implique une qualité des finitions qui minimise l'exposition aux COV, formaldehydes, etc.

Le solaire passif

La thermographie montre dans l'infra-rouge que la construction passive (à droite) perd beaucoup moins de calories (couleurs chaudes) qu'une construction classique (au fond).

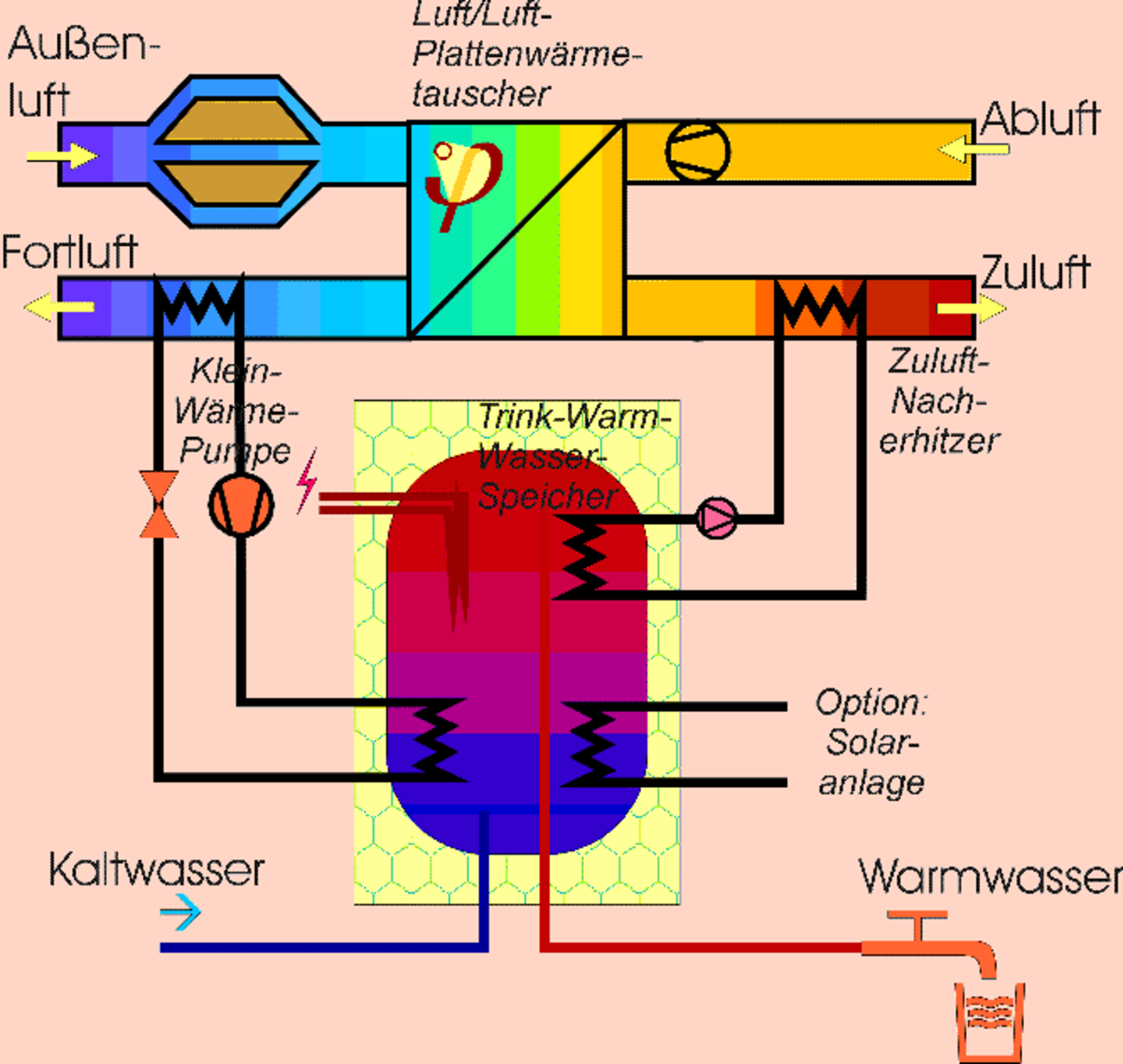

En plus de l'échangeur thermique, (au centre), une micro pompe à chaleur extrait des calories de l'air et de l'eau sortant pour les réinjecter dans l'air ou l'eau de la maison. Le contrôle de la température intérieure par la ventilation est le fondement des systèmes passifs.

Pour valoriser le potentiel fourni par le soleil en hiver, au printemps et en automne, il est nécessaire de capter sa chaleur, la stocker et la restituer. L'énergie solaire est captée par les parties vitrées de la maison. Ces vitrages isolants sont dimensionnés selon l'orientation du bâtiment : 40 à 60% de surface vitrée sur la façade sud, 10 à 15% au nord, et moins de 20% sur les façades est et ouest. L'énergie solaire, qui pénètre via les fenêtres, est stockée à l'intérieur par des matériaux à forte inertie. La chaleur accumulée dans le bâtiment doit être restituée dans la pièce par convection et rayonnement, avec un étalement dans le temps. Afin d'éviter l'inconfort occasionné par les surchauffes en été, l'ensoleillement direct des façades est à maîtriser grâce à des protections solaires constructives (auvent, pare-soleil, persienne,…) et à des vitrages avec un facteur solaire suffisamment faible pour limiter les apports énergétiques. Ces mesures constructives peuvent être complétées par des stores et une protection végétale.

Des appareils ménagers économes

Pour ne pas dépenser inutilement ce qui a été gagné par ailleurs, le concept de maison passive fixe une valeur maximale de consommation énergétique globale en termes d'énergie primaire consommée (ce qui permet à tout un chacun de réfléchir aux énormes déperditions d'énergie causées par l'utilisation des énergies fossiles…) qui nécessite généralement l'utilisation d'appareils faibles consommateurs d'énergie. Si l'on utilise l'électricité par exemple, les 120 kWh/(m2.an) d'énergie primaire correspondent donc à 120 / 2,58 (le coefficient de rapport énergie primaire/énergie finale que l'on connait bien avec le DPE) soit donc un maximum de 46 kWh/(m2.an) de consommation totale de la maison. Comme le chauffage en prend déjà 15 kWh/(m2.an), on se rend compte qu'il reste bien peu pour se conformer au concept de maison passive. Donc l'utilisation d'appareils énergétiquement efficaces devient un impératif, ce qui apporte en outre l'avantage de ne pas constituer un système de chauffage parallèle.
